Produkttyp	Glasfaser-Patchkassette
Marke	Tripp Lite (Eaton)
Modell	N48412LC
Höhe	1U (Rack-Einheit)
Breite	19 Zoll (Standard-Rack)
Tiefe	Ca. 250 mm (ohne Gehäuse)
Gewicht	Ca. 0,5 kg
Stromversorgung	Keine (passiv)
Anschlüsse	LC (12 Fasern)
Fasertyp	Singlemode oder Multimode (je nach Version)
Hauptfunktionen	Verwaltung und Spleißen von Glasfaserkabeln, schnelle Verbindung
Installation	Montage in einem N484-Gehäuse (separat erhältlich)
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Lösungsmittel vermeiden
Sicherheit	Nicht in der Nähe von aktiven Geräten (USV, Server) aufstellen
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar; kontaktieren Sie den Eaton-Kundendienst
Garantie	Beschränkte lebenslange Garantie
Allgemeine Informationen	WEEE-konform; für Rechenzentren konzipiert

Häufig gestellte Fragen - N48412LC Tripp Lite

Wie installiere ich die Kassette N48412LC im Gehäuse?

Entfernen Sie zunächst die Abdeckplatte des gewünschten Steckplatzes, indem Sie die Rändelschrauben lösen. Richten Sie dann die Kassette auf den Steckplatz aus und schieben Sie sie ein. Ziehen Sie die Rändelschrauben fest, um sie zu sichern. Stellen Sie sicher, dass das Gehäuse in einem Standard-Rack montiert ist.

Welche Fasertypen akzeptiert die Kassette N48412LC?

Sie akzeptiert Singlemode- und Multimode-Fasern mit LC-Steckern. Die Kapazität beträgt 12 Fasern pro Kassette.

Benötigt die N48412LC eine Stromversorgung?

Nein, es handelt sich um ein passives Gerät. Es ist keine Stromversorgung erforderlich.

Wie reinige ich die Kassette N48412LC?

Verwenden Sie ein weiches, trockenes Tuch, um Staub zu entfernen. Vermeiden Sie Lösungsmittel oder Chemikalien. Nicht in Wasser eintauchen.

Wie lautet die Garantie für die N48412LC?

Eaton bietet eine beschränkte lebenslange Garantie auf Material- und Verarbeitungsfehler. Besuchen Sie die Website Tripplite.eaton.com für die Rücksendeverfahren.

Kann ich die N48412LC direkt an einem Server verwenden?

Nein, sie muss in einem Gehäuse der N484-Serie und dann in einem Rack montiert werden. Vermeiden Sie direkten Kontakt mit aktiven Geräten wie Servern oder USVs.

Wie viele Kassetten können in einem N484-01U-Gehäuse installiert werden?

Das N484-01U-Gehäuse kann bis zu 12 Kassetten des Typs N48412LC aufnehmen, also insgesamt 144 Fasern.

Wie ersetze ich eine Abdeckplatte durch die Kassette?

Lösen Sie die Rändelschrauben der Abdeckplatte, entfernen Sie sie und setzen Sie die Kassette an ihrer Stelle ein. Ziehen Sie die Schrauben fest.

Ist die N48412LC mit dem N484-00U kompatibel?

Ja, sie ist mit allen Gehäusen der N484-Serie kompatibel, einschließlich des N484-00U, das mit Magneten auf einer Metalloberfläche montiert wird.

Was tun, wenn die Kassette defekt zu sein scheint?

Kontaktieren Sie den Eaton-Support unter https://tripplite.eaton.com/support/product-returns. Versuchen Sie nicht, sie selbst zu reparieren, da dies die Garantie ungültig macht.

BEDIENUNGSANLEITUNG N48412LC Tripp Lite

High-Density Kupfer/Glasfaser-Kassettenlösungen

Modulare Kassettengehäuse\*

Kassetten\*

* Dieser Quick Start Guide umfasst die Installation aller N484-Series Gehäuse und Kassetten. Alle neuen Modelle, auch wenn sie nicht in der Liste aufgeführt sind, werden mit diesem Quick Start Guide ausgeliefert und können anhand der Anweisungen installiert werden.

Modelle:

N484-00UI

N484-01UI

N484-01U-MINII

N484-1M24-LC12I

N484-2M12-LC12I

N484-3M8-LC12I

N484-3M8L12S1

N484-2M24-6M12I

N484-12LCI

N484-12M12I

N484-12M24I

N484-12RJI

English 1

Español 4

Français 7

Italiano 13

EATON

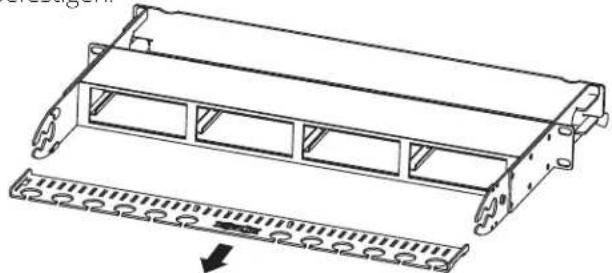

Installieren der Kabelmanagement-Halterung:

Die Montageschienen auf der Rückseite des N484-01U Gehäuses enthalten Aussparungen, mit welchen die Kabelmanagement-Halterung oben oder unten an den Schienen angebracht werden kann. Wählen Sie die obere oder untere Aussparung, setzen Sie die Halterung in die Aussparungen ein und schieben Sie die Halterung nach innen, um sie zu befestigen.

Installation der Frontplattenhalterung:

Das N484-01U enthält eine Plattenhalterung, die an der Vorderseite des Gehäuses angebracht wird.

Befestigungsbohrungen be nden sich auf der rechten und linken Frontblendenschiene zur Befestigung der Halterung. Um die Halterung zu befestigen, ziehen Sie an den Zuglaschen auf jeder Seite der Halterung, um die verbundenen Stifte nach außen zu bewegen. Setzen Sie dann die Halterung in das Gehäuse ein. Sobald die Stifte mit den Befestigungsbohrungen an den Seiten der Schiene ausgerichtet sind, lassen Sie die Zuglaschen los, um die Halterung zu verriegeln. Die Halterung lässt sich nach oben und unten verschieben, um den Zugang zum Gehäuse zu ermöglichen oder es vor Berührung zu schützen.

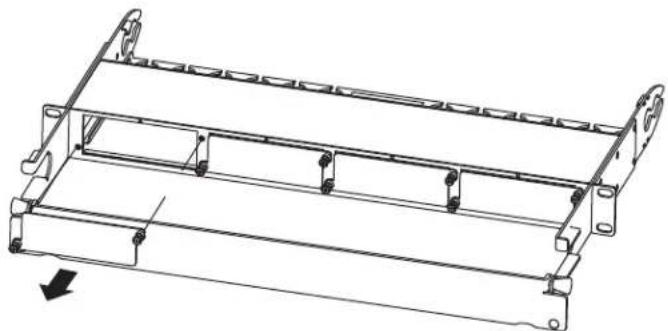

Einfügen/Entfernen Blanking Panels (Abdeckplatten):

Das N482-01U wird mit vorinstallierten Abdeckplatten geliefert, die an den Kassettenschlitzen des Gehäuses befestigt sind. Wenn ein Steckplatz benötigt wird, entfernen Sie die Abdeckplatte, in dem Sie die Flügelschrauben auf der gegenüberliegenden Seite der Abdeckplatte abschrauben. Um eine Abdeckplatte an einem leeren Kassettenschacht zu befestigen, richten Sie die Abdeckplatte an den entsprechenden Löchern des Gehäuses aus. Ziehen Sie dann die Flügelschrauben an, um die Abdeckplatte zu befestigen.

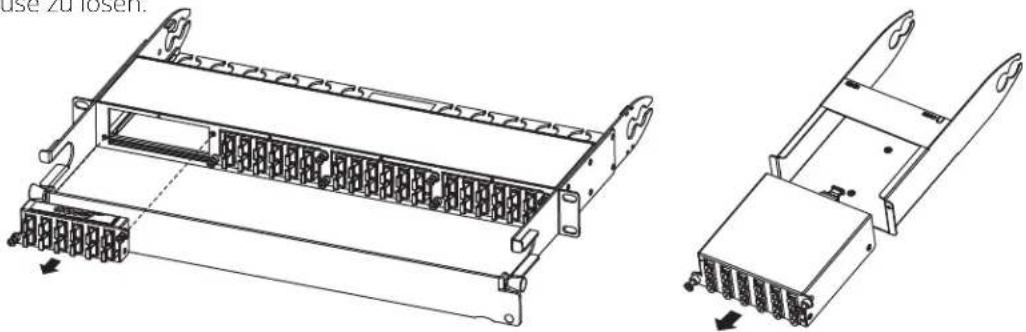

Einsetzen/Entfernen von Kassetten

Nachdem Sie einen freien Steckplatz durch Entfernen einer Abdeckplatte geschä- en haben, richten Sie eine Kassette auf den entsprechenden Steckplatz am Gehäuse aus und setzen die Kassette in den Steckplatz ein. Ziehen Sie dann die Flügelschrauben fest, um sie zu fixieren. Um eine Kassette zu entfernen, schrauben Sie die Flügelschrauben ab, um sie aus dem Gehäuse zu lösen.

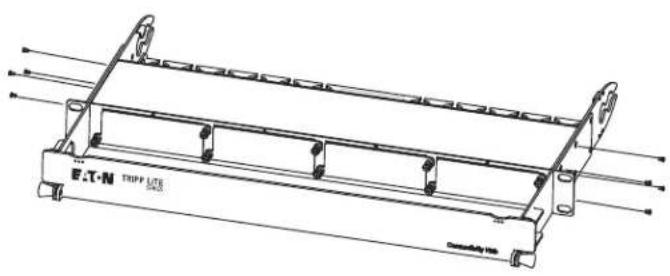

Montieren des Gehäuses

Um das Gehäuse zu montieren, müssen Sie zunächst die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an den Seiten des Gehäuses befestigen. Danach befestigen Sie das Gehäuse mit dem vom Benutzer bereitzustellenden Montageteilen am Rack.

Hinweis: Die Magnete des N484-00U sind für die Befestigung an der Metalloberfläche eines Rack Gehäuses, Kabelmanager oder einer ähnlichen Struktur vorgesehen. Die ideale Platzierung sollte nicht in direktem Kontakt mit aktiven Geräten (z. B. USV, Server, Switch) stattfinden.

Eingeschränkte Garantie auf Lebenszeit

Bei Verwendung dieses Produkts in Übereinstimmung mit den entsprechenden Anleitungen übernimmt Eaton eine lebenslange Garantie für Material- und Herstellungsfehler. Sollte das Produkt innerhalb dieses Zeitraums einen Material- oder Verarbeitungsfehler aufweisen, werden wir, vorbehaltlich der vorstehenden Bedingungen und Beschränkungen, das Produkt nach eigenem Ermessen ersetzen. Das ist Ihr einziger Anspruch bei einem Garantiefall. Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie Geräte zur Reparatur zurücksenden.

DIESE EINGESCHRÄNKTE GARANTIEEingeschränkte Garantie GILT NICHT FÜR NORMALE ABNUTZUNG ODER FÜR SCHÄDEN, DIE DURCH UNFÄLLE, UNSACHGEMÄSSEN GEBRAUCH, MISSBRAUCH ODER VERNACHLÄSSIGUNG ENTSTEHEN. Eaton ÜBERNIMMT KEINE ANDEREN GARANTIEN ALS DIE HIER AUSDRÜCKLICH GENANNTE EINGESCHRÄNKTE GARANTIE. VORBEHALTlich DER GESETZLICHEN BESTIMMUNGEN WERDEN ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH DER GARANTIE DER MARKTGÄNGIGKEIT ODER DER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK, HIERMIT AUSGESCHLOSSEN; UND DIESE GARANTIE BEINHALTET AUSDRÜCKLICH KEINE ZUFÄLLIGEN SCHÄDEN ODER FOLGESCHÄDEN. (In einigen Ländern sind Beschränkungen oder der Ausschluss stillschweigender Garantien nicht zulässig, und in einigen Ländern ist der Ausschluss oder die Beschränkung von Neben- oder Folgeschäden nicht zulässig, sodass die oben genannten Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese eingeschränkte Garantie gibt Ihnen bestimmte gesetzliche Rechte, und Sie haben möglicherweise weitere Rechte, die je nach Gerichtsbarkeit variieren).

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da individuelle Anwendungen großen Schwankungen unterliegen, geben wir keine Zusicherungen oder Garantien hinsichtlich der Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
• Rücksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung dieses Geräts für lebenserhaltende Systeme, bei denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
