Produkttyp	MPO/MTP optisches Patchpanel für Spine-and-Leaf-Architektur
Marke	Tripp Lite
Modell	N48LSM32X32
Kategorie	Netzwerkhardware
Architektur	Spine-and-Leaf
Formfaktor	1U (44,45 mm Höhe)
Art der vorderen Anschlüsse	MPO/MTP Spine-Ports
Art der hinteren Anschlüsse	MPO/MTP Leaf-Ports
Kapazität	32 Ports (Modell N48LSM32X32)
Rackmontage	EIA-Standard 48,26 cm (19 Zoll)
Material	Stahl
Gewicht	Ca. 2,7 kg
Abmessungen (B x H x T)	48,3 x 4,4 x 30,5 cm
Stromversorgung	Keine (passives Gerät)
Kabelmanagement	Vorderes und hinteres Kabelmanagementsystem inklusive
Betriebstemperatur	0 bis 50 °C
Relative Luftfeuchtigkeit	5 bis 95 % nicht kondensierend
Garantie	Eingeschränkte lebenslange Garantie
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen
Sicherheit	Nicht für lebenserhaltende Geräte verwenden; in kontrollierter Umgebung einsetzen
Ersatzteile und Reparierbarkeit	Reparaturen und Teile während der Garantiezeit von Tripp Lite erhältlich
Allgemeine Informationen	Hergestellt in China (nach Tripp Lite Normen)

Häufig gestellte Fragen - N48LSM32X32 Tripp Lite

Welche Funktion hat dieses Panel N48LSM32X32?

Dieses Panel ist für Spine-and-Leaf-Architekturen mit Multimode-Glasfaser ausgelegt. Es ersetzt eine MPO/MTP-Kreuzschaltung auf LC, mit Spine-Ports vorne und Leaf-Ports hinten, wodurch das Kabelgewirr im Rack reduziert wird.

Wie installiere ich das Panel in einem Rack?

Verlängern Sie die vorderen und hinteren Seitenhalterungen mit den mitgelieferten Schrauben, entfernen Sie dann die Schrauben, um die Kabelmanagementsysteme zu schwenken, bevor Sie sie befestigen. Montieren Sie das Panel anschließend in ein Standard-EIA-Rack (48,26 cm / 19 Zoll) und ziehen Sie die Schrauben fest.

Welche Fasertypen sind kompatibel?

Das Panel ist für Multimode-Glasfaser mit MPO/MTP-Steckverbindern ausgelegt. Es unterstützt Spine-and-Leaf-Architekturen und ist für MPO/MTP-Kabel geeignet.

Wie reinige ich die optischen Ports?

Verwenden Sie ein trockenes, fusselfreies Tuch oder ein spezielles Reinigungsset für Glasfaser. Vermeiden Sie Kontakt mit Flüssigkeiten. Reinigen Sie die Ports regelmäßig, um Signalverluste zu vermeiden.

Wie ist die Garantie für dieses Produkt?

Tripp Lite bietet eine eingeschränkte lebenslange Garantie gegen Material- und Verarbeitungsfehler, sofern das Produkt gemäß den Anweisungen verwendet wird. Für den Service kontaktieren Sie Tripp Lite in Chicago.

Kann ich dieses Panel mit Geräten anderer Marken verwenden?

Ja, dieses Panel ist mit jedem Standardschalter kompatibel, der MPO/MTP-Steckverbinder in Spine-and-Leaf-Architektur unterstützt. Es erfüllt die EIA-Normen für die Rackmontage.

Was tun, wenn ein Port defekt ist?

Wenn ein Port defekt ist, kontaktieren Sie Tripp Lite für einen Austausch unter Garantie. Versuchen Sie nicht, selbst zu reparieren, da dies die Garantie ungültig machen könnte.

Was ist der Unterschied zwischen Spine- und Leaf-Ports?

Die Spine-Ports (vorne) verbinden sich mit dem Spine-Switch, während die Leaf-Ports (hinten) sich mit dem Leaf-Switch verbinden. Dies ermöglicht eine aggregierte Architektur, die das Kabelmanagement verbessert.

Wie verwalte ich Kabel, um Verluste zu vermeiden?

Verwenden Sie die mitgelieferten vorderen und hinteren Kabelmanagementsysteme. Verlegen Sie die Kabel sorgfältig, um übermäßige Biegungen zu vermeiden, und beachten Sie die empfohlenen Biegeradien für die Faser.

Benötigt dieses Panel eine Stromversorgung?

Nein, dieses Panel ist ein passives Gerät ohne Stromversorgung. Es fungiert als optischer Verteiler, der MPO/MTP-Verbindungen ohne aktive Elektronik verbindet.

BEDIENUNGSANLEITUNG N48LSM32X32 Tripp Lite

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

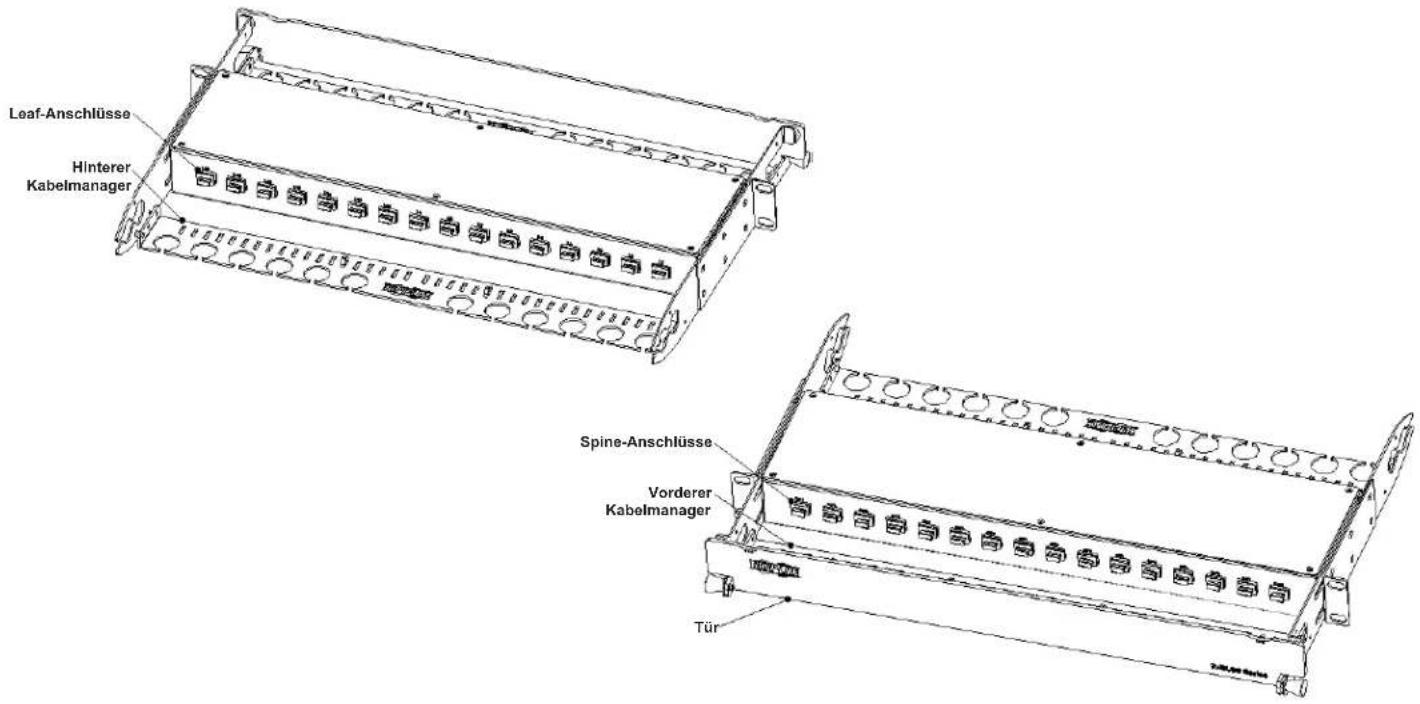

Hauptkomponenten

Die N48LSM-16X16 und N48LSM-32X32 1-HE Netzwerk-Panels sind für die Spine-and-Leaf-Architektur ausgelegt, die eine standardmäßige MPO/MTP-zu-LC-Querverbindung durch MPO/MTP-Anschlüsse ersetzen und dabei helfen, die Unordnung im Rack zu beseitigen. Die Spine-Anschlüsse auf der Vorderseite des Panels passen zu einem Spine-Schalter und die Leaf-Anschlüsse auf der Rückseite passen zu einem Leaf-Schalter. Die Hauptkomponenten der Panels sind nachfolgend abgebildet:

Installation

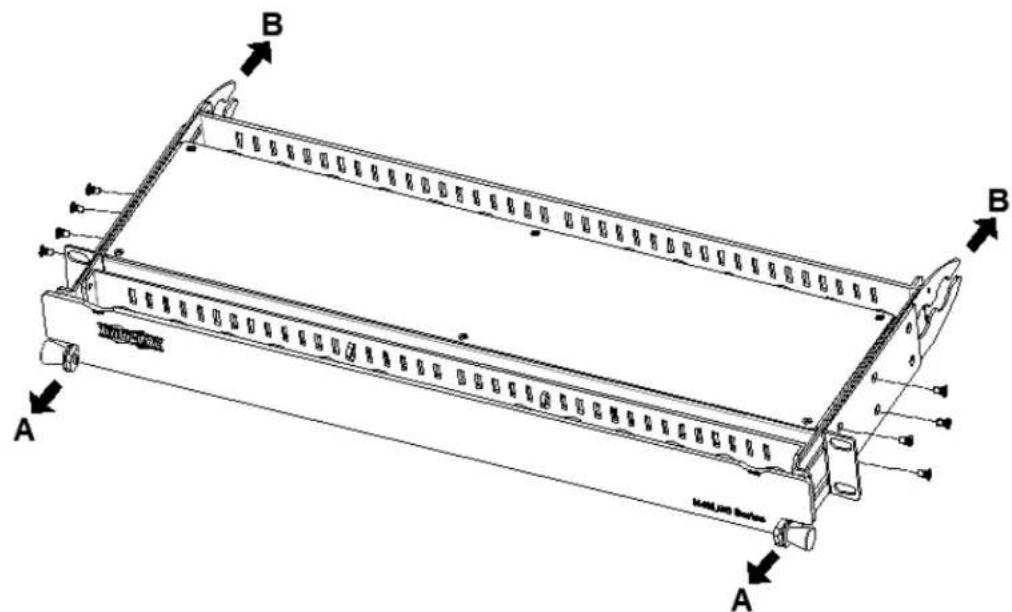

Schritt 1: Verlängern Sie die vorderen und hinteren Seitenhalterungen und befestigen Sie die Seitenschrauben.

Installation

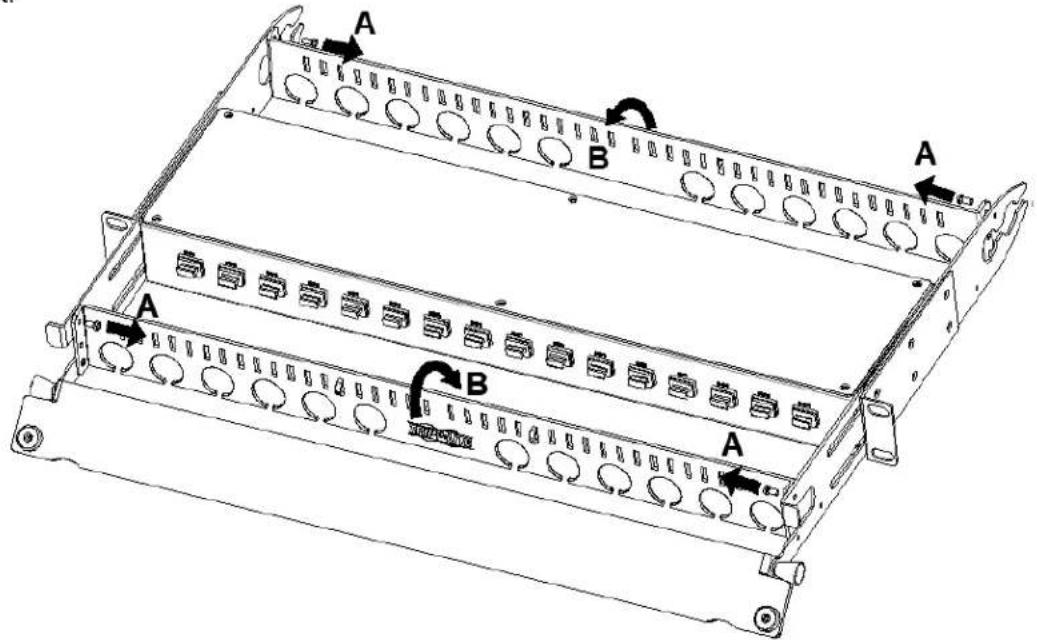

Schritt 2: Entfernen Sie die Schrauben, drehen Sie den vorderen und hinteren Kabelmanager und ziehen Sie die Schrauben fest.

Schritt 3: Befestigen Sie das Panel in einem 19-Zoll-Rack nach EIA-Standard und ziehen Sie die Schrauben fest.

Eingeschränkte Garantie auf Lebenszeit

Der Verkäufer garantiert für die gesamte Produktlebensdauer, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Reparaturen unter dieser Garantie werden nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Der Verkäufer zahlt die Rücksendungsgebühren.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
