Type de produit	Panneau de brassage optique MPO/MTP pour architecture spine-and-leaf
Marque	Tripp Lite
Modèle	N48LSM32X32
Catégorie	Matériel réseau
Architecture	Spine-and-leaf
Facteur de forme	1U (44,45 mm de hauteur)
Type de connecteurs avant	Ports spine MPO/MTP
Type de connecteurs arrière	Ports leaf MPO/MTP
Capacité	32 ports (modèle N48LSM32X32)
Montage en bâti	Standard EIA 48,26 cm (19 pouces)
Matériau	Acier
Poids	Environ 2,7 kg
Dimensions (L x H x P)	48,3 x 4,4 x 30,5 cm
Alimentation	Aucune (dispositif passif)
Gestion des câbles	Système de gestion avant et arrière inclus
Température de fonctionnement	0 à 50°C
Humidité relative	5 à 95 % sans condensation
Garantie	Garantie à vie limitée
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Ne pas utiliser pour des dispositifs de survie ; utiliser dans un environnement contrôlé
Pièces détachées et réparabilité	Réparations et pièces disponibles auprès de Tripp Lite sous garantie
Informations générales	Fabriqué en Chine (selon normes Tripp Lite)

FOIRE AUX QUESTIONS - N48LSM32X32 Tripp Lite

Quelle est la fonction de ce panneau N48LSM32X32 ?

Ce panneau est conçu pour les architectures spine-and-leaf en fibre optique multimode. Il remplace un raccordement croisé MPO/MTP à LC, avec des ports spine à l'avant et des ports leaf à l'arrière, réduisant l'enchevêtrement dans le bâti.

Comment installer le panneau dans un rack ?

Prolongez les supports latéraux avant et arrière avec les vis fournies, puis retirez les vis pour faire pivoter les systèmes de gestion des câbles avant de les fixer. Ensuite, montez le panneau dans un bâti standard EIA de 48,26 cm (19 pouces) et serrez les vis.

Quels types de fibres sont compatibles ?

Le panneau est conçu pour la fibre optique multimode avec connecteurs MPO/MTP. Il supporte les architectures spine-and-leaf et est adapté aux câbles MPO/MTP.

Comment nettoyer les ports optiques ?

Utilisez un chiffon sec et non pelucheux ou un kit de nettoyage spécial fibre optique. Évitez tout contact avec des liquides. Nettoyez les ports régulièrement pour éviter la perte de signal.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie à vie limitée contre les défauts de matériaux et de fabrication, à condition que le produit soit utilisé conformément aux instructions. Pour le service, contactez Tripp Lite à Chicago.

Puis-je utiliser ce panneau avec des équipements d'autres marques ?

Oui, ce panneau est compatible avec tout commutateur standard supportant les connecteurs MPO/MTP en architecture spine-and-leaf. Il respecte les normes EIA pour montage en rack.

Que faire si un port est défectueux ?

Si un port est défectueux, contactez Tripp Lite pour un remplacement sous garantie. Ne tentez pas de réparer vous-même, car cela pourrait annuler la garantie.

Quelle est la différence entre les ports spine et leaf ?

Les ports spine (avant) se connectent au commutateur spine, tandis que les ports leaf (arrière) se connectent au commutateur leaf. Cela permet une architecture agrégée améliorant la gestion des câbles.

Comment gérer les câbles pour éviter les pertes ?

Utilisez les systèmes de gestion des câbles avant et arrière fournis. Faites passer les câbles soigneusement pour éviter les pliures excessives et respectez les rayons de courbure recommandés pour la fibre.

Ce panneau nécessite-t-il une alimentation électrique ?

Non, ce panneau est un dispositif passif sans alimentation. Il agit comme un répartiteur optique, reliant les connexions MPO/MTP sans électronique active.

MODE D'EMPLOI N48LSM32X32 Tripp Lite

Manuel de l'utilisateur

Panneaux MPO/MTP multimode

« spine-and-leaf », 1U

Modèles : N48LSM-16X16, N48LSM-32X32

English 1 • Español 5 • Русский 13 • Deutsch 17

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

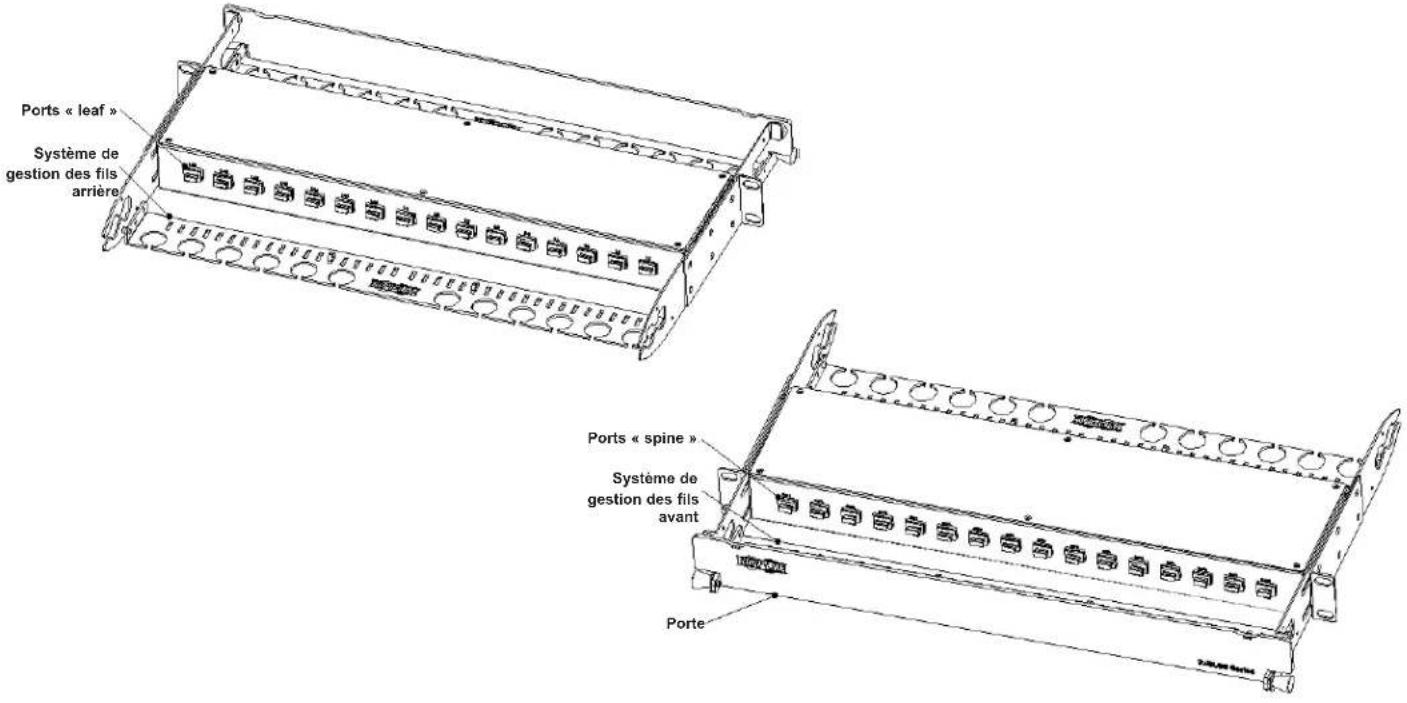

Composants principaux

Les panneaux pour réseau N48LSM-16X16 et N48LSM-32X32 1U sont conçus pour une architecture « spine-and-leaf » qui remplace un raccordement croisé standard de MPO/MTP à LC avec des ports MPO/MTP et contribue à éliminer un enchevêtrement important dans le bâti. Les ports dits « spine » sur le devant du panneau s'accouplent avec un commutateur dit « spine » et les ports dits « leaf » à l'arrière s'accouplent avec le commutateur dit « leaf ». Les principaux composants des panneaux sont illustrés ci-dessous :

Installation

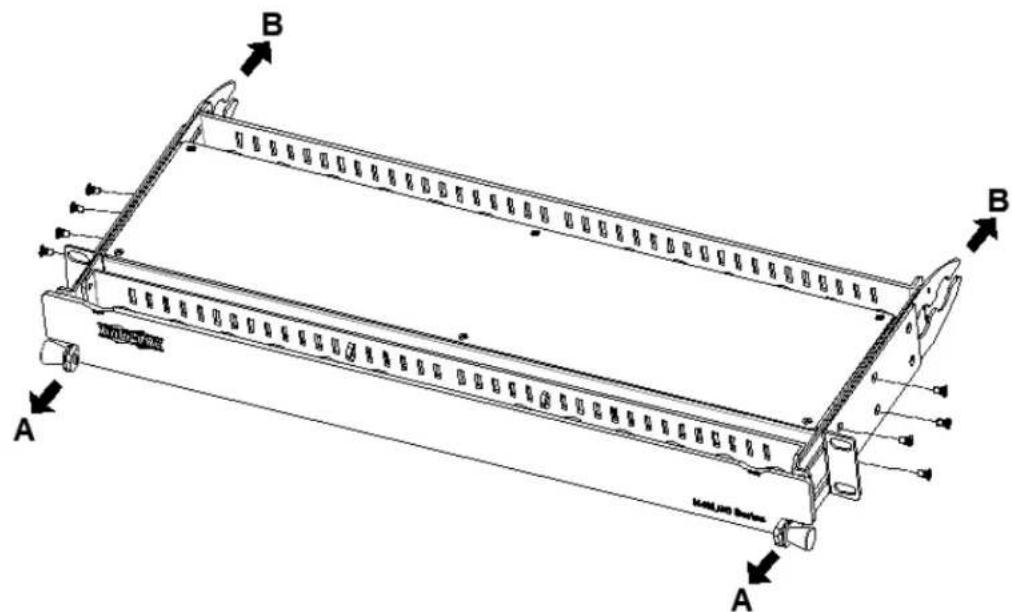

Étape 1 : Prolonger les supports latéraux avant et arrière, puis fixer les vis latérales.

Installation

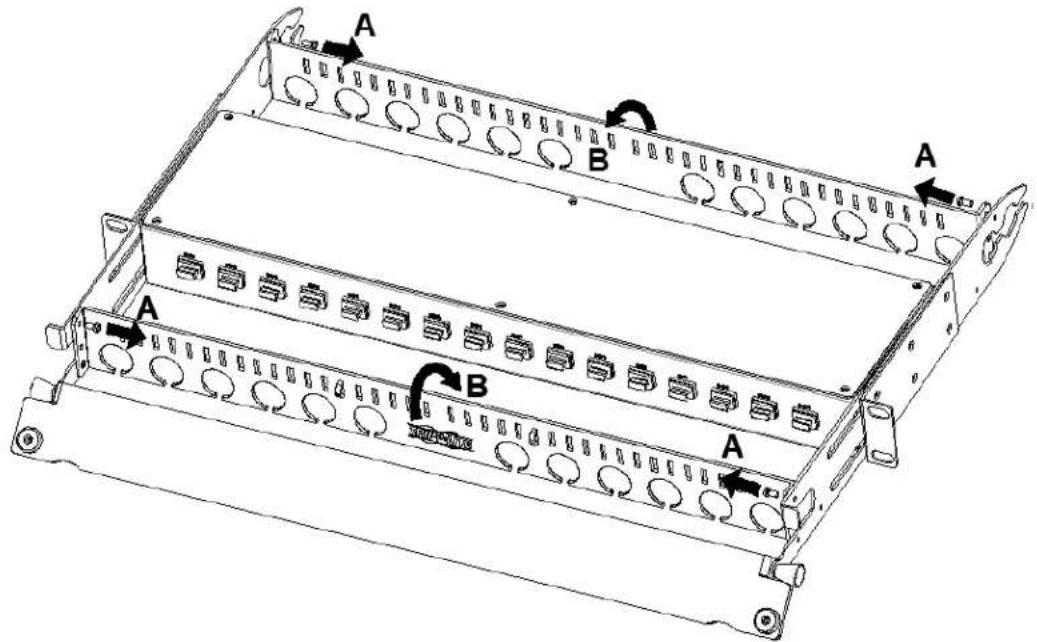

Étape 2 : Retirer les vis, tourner le système de gestion des fils avant et arrière, puis serrer les vis.

Étape 3 : Monter le panneau dans le bâti de 48,26 cm (19 po) standard EIA, puis fixer les vis.

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
