N482TAP4MM73LC - Matériel réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette TAP réseau optique passif
Modèle	N482TAP4MM73LC
Marque	Tripp Lite
Catégorie	Matériel réseau
Type de connecteur	LC (connecteur standard) / MPO (haute densité)
Mode de fonctionnement	Passif (sans alimentation)
Duplex	Full duplex
Applications	Surveillance réseau, division de signal optique
Forme	Cassette pour panneau de brassage
Dimensions (approx.)	120 x 70 x 20 mm
Poids (approx.)	0,2 kg
Alimentation	Aucune (appareil passif)
Fonctions principales	Division du signal optique en deux sorties : une pour l'utilisateur, une pour la surveillance ; insertion/retrait dans panneau de brassage
Entretien et nettoyage	Nettoyer les connecteurs avec un kit de nettoyage pour fibre optique
Sécurité	Éviter tout rayon laser direct ; porter une protection oculaire adaptée
Pièces détachées et réparabilité	Cassette complète et coupleurs remplaçables
Garantie	Garantie à vie limitée (défauts de matériaux et fabrication)
Informations générales	Conçu pour surveillance réseau sans perte de paquets ; amélioration continue

FOIRE AUX QUESTIONS - N482TAP4MM73LC Tripp Lite

Comment installer la cassette TAP N482TAP4MM73LC ?

Insérez la cassette dans un panneau de brassage vide en retirant d'abord la plaque vide. Les cassettes TAP se clipsent en place. Consultez le schéma de la notice pour l'orientation des ports.

Quelle est la différence entre les versions LC et MPO ?

La version LC utilise des connecteurs standard duplex pour des liaisons 2 fibres. La version MPO utilise des connecteurs haute densité pour des liaisons multibrins (8 ou 12 fibres). Les deux fonctionnent de manière passive.

Ce TAP nécessite-t-il une alimentation électrique ?

Non, le TAP est entièrement passif. Il divise le signal optique sans source d'alimentation externe, ce qui le rend fiable et sans maintenance.

Puis-je surveiller le trafic réseau sans perte de données ?

Oui, le TAP divise le signal optique de manière transparente, permettant une surveillance complète sans altérer le trafic ni introduire de latence supplémentaire.

Quels types de câbles sont compatibles ?

Utilisez des câbles optiques monomodes ou multimodes avec connecteurs LC ou MPO selon le modèle de la cassette. Assurez-vous que la longueur d'onde correspond à votre réseau.

Comment nettoyer les connecteurs optiques ?

Utilisez un kit de nettoyage pour fibre optique contenant des lingettes non pelucheuses et un solvant adapté. Nettoyez délicatement la face du connecteur avant chaque connexion.

Que couvre la garantie à vie limitée ?

La garantie couvre les défauts de matériaux et de fabrication pendant la durée de vie du produit. Elle ne couvre pas l'usure normale, les abus ou les dommages indirects. Consultez la notice pour les détails.

Puis-je utiliser ce TAP dans un environnement critique ?

Il est déconseillé de l'utiliser dans des applications de soutien à la vie. Pour les réseaux critiques, assurez-vous que la redondance est en place.

Comment remplacer une cassette défectueuse ?

Retirez la cassette du panneau en appuyant sur les languettes de déverrouillage. Insérez la nouvelle cassette en vous assurant qu'elle s'enclenche correctement. Aucun outil n'est nécessaire.

Quelle est la procédure de test après installation ?

Vérifiez la continuité optique à l'aide d'un source lumineuse et d'un puissance-mètre. Assurez-vous que les pertes d'insertion sont dans les spécifications du fabricant.

MODE D'EMPLOI N482TAP4MM73LC Tripp Lite

Guide de démarrage rapide

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

1. Installation des cassettes TAP dans le panneau.

Étape 1. Insérer/retirer la plaque vide. Étape 2. Insérer/retirer les cassettes TAP dans le/du panneau.

Les cassettes TAP incluent un composant principal (coupleur) qui divise le signal optique en deux sorties, une pour l'utilisateur et l'autre pour la surveillance. TAP est complètement passif, extrait des données via un dispositif qui peut diviser les signaux des deux directions entre ses destinataires prévus de même qu'un dispositif de surveillance.

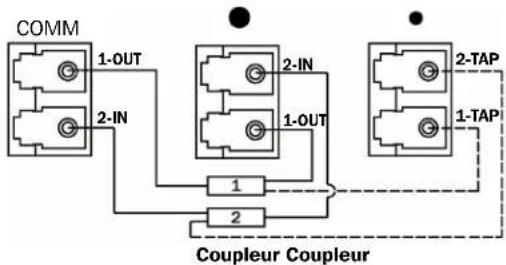

Schéma du port TAP de LC à LC


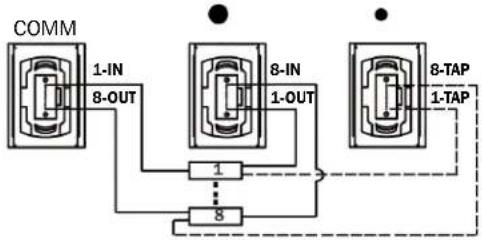

Schéma du port TAP de MPO à MPO


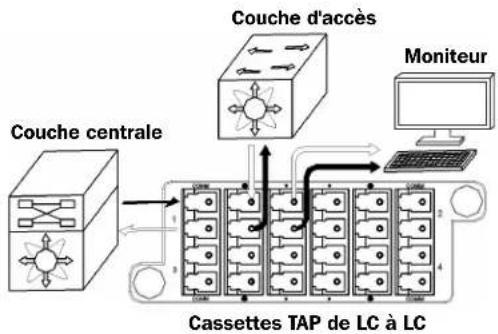

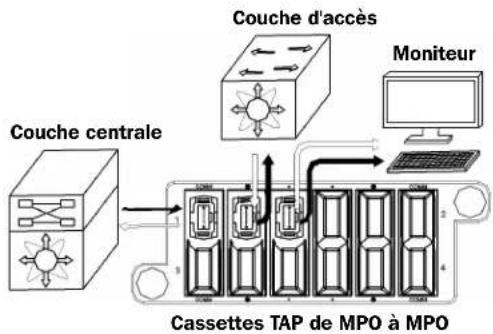


Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Il n'est pas recommandé d'utiliser cet équipement dans des applications de soutien à la vie où une défaillance de cet équipement est raisonnablement susceptible d'entraîner la défaillance de l'équipement de maintien des fonctions vitales ou de nuire de manière importante à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
