Type de produit	Cassette TAP (Test Access Point) pour réseau fibre optique
Marque	Tripp Lite
Modèle	N482TAP4SM73M8
Utilisation	Surveillance passive de trafic réseau fibre optique sans interruption
Type de connecteurs	LC et MPO
Nombre de ports	4 ports (2 entrées, 2 sorties surveillance)
Type de fibre	Monomode (SM)
Longueur d'onde	1310 nm / 1550 nm
Perte d'insertion	< 3 dB typique
Format	Cassette pour panneau de brassage (1U)
Matériau	Boîtier métallique
Alimentation	Aucune (dispositif passif)
Dimensions	Environ 100 x 80 x 25 mm
Poids	Environ 150 g
Température de fonctionnement	0 °C à 50 °C
Garantie	Garantie à vie limitée
Fonctions principales	Division passive du signal optique pour surveillance sans impact sur la transmission
Entretien et nettoyage	Nettoyage des connecteurs avec kit fibre optique, éviter poussière
Sécurité	Ne pas regarder directement le faisceau laser, respecter les normes de puissance optique
Pièces détachées et réparabilité	Non réparable, remplacement de la cassette
Informations générales	Conforme aux normes réseau, utilisation en intérieur

FOIRE AUX QUESTIONS - N482TAP4SM73M8 Tripp Lite

Qu'est-ce qu'un TAP optique passif ?

Un TAP (Test Access Point) optique passif est un dispositif qui divise le signal lumineux sans alimentation électrique, permettant de surveiller le trafic réseau sans interrompre la transmission. Il utilise un coupleur optique pour envoyer une copie du signal vers un outil de monitoring.

Comment installer la cassette N482TAP4SM73M8 dans un panneau ?

Retirez d'abord la plaque vide du panneau. Insérez ensuite la cassette TAP dans l'emplacement jusqu'à ce qu'elle s'enclenche. Assurez-vous que les connecteurs sont orientés correctement pour correspondre au câblage existant.

Quels types de connecteurs sont supportés ?

Cette cassette supporte les connecteurs LC pour les fibres monomodes et les connecteurs MPO pour les applications haute densité. Les schémas du guide montrent les configurations LC à LC et MPO à MPO.

Le TAP affecte-t-il la qualité du signal sur la liaison principale ?

Non, le TAP est un dispositif passif qui ne dégrade pas significativement le signal. La perte d'insertion typique est inférieure à 3 dB, ce qui est généralement transparent pour les communications optiques.

Cette cassette est-elle compatible avec la fibre multimode ?

Le modèle N482TAP4SM73M8 est conçu pour la fibre monomode (SM). Pour la fibre multimode, il existe d'autres références Tripp Lite avec des coupleurs adaptés.

Comment nettoyer les connecteurs optiques de la cassette ?

Utilisez un kit de nettoyage pour fibre optique : une lingette non pelucheuse imbibée d'isopropanol, suivie d'un séchage à l'air comprimé. Évitez tout contact avec les embouts.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. Elle ne couvre pas l'usure normale, les mauvaises utilisations ou les dommages accidentels.

Le TAP nécessite-t-il une alimentation électrique ?

Non, le TAP est entièrement passif. Il ne consomme aucune énergie et ne génère pas de chaleur, ce qui le rend idéal pour une installation dans des environnements sensibles.

Puis-je utiliser ce TAP pour surveiller du trafic bidirectionnel ?

Oui, le TAP divise les signaux dans les deux directions (transmission et réception) et les envoie à des ports de surveillance dédiés, permettant une analyse complète du trafic.

Où puis-je trouver le guide de démarrage rapide complet ?

Le guide de démarrage rapide est inclus dans la notice PDF disponible sur la page produit. Il détaille l'installation des cassettes, le retrait des plaques vides et les schémas de câblage.

MODE D'EMPLOI N482TAP4SM73M8 Tripp Lite

Espagnol 3 · Français 5 · Пycckoй 7 · Deutsch 9

Guide de démarrage rapide

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

1. Installation des cassettes TAP dans le panneau.

Étape 1. Insérer/retirer la plaque vide. Étape 2. Insérer/retirer les cassettes TAP dans le/du panneau.

Les cassettes TAP incluent un composant principal (coupleur) qui divise le signal optique en deux sorties, une pour l'utiliser et l'autre pour la surveillance. TAP est complètement passif, extrait des données via un dispositif qui peut diviser les signaux des deux directions entre ses destinataires prévus de même qu'un dispositif de surveillance.

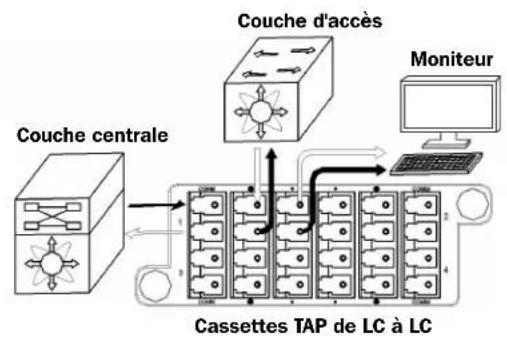

Schéma du port TAP de LC à LC

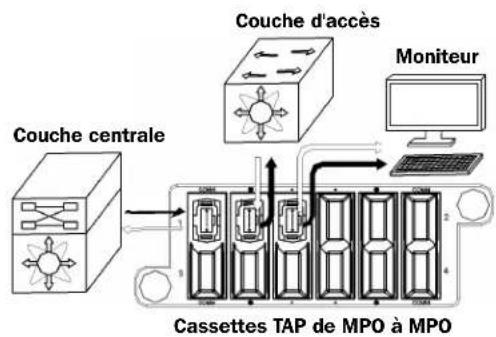

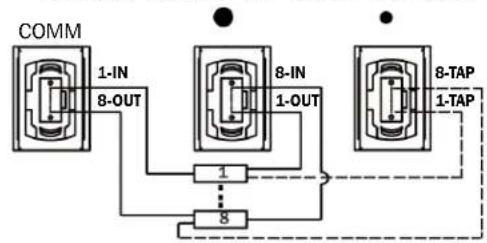

Schéma du port TAP de MPO à MPO

Garantie à vie limitée

Le vendeur garantit que ce produit, sll est utilise conformément a toutes les instructions applicables, est exempt de tous defauts de matieraux et de fabrication. Si le produit savere defecteux en raison d'un vice de materiau ou de fabricat au cours de cette periode, le vendeur sengage a reperer ou replacer le produit, a son entire discrietion. CETTE GARANTIE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'une MAUVAISSE UTILISATION, D'UN ABUS OU D'une NÉGLIGENCE. LE VENTEUR N'ACCORDE AUCUNE GARANTIÉ EXPRESSE AUTRE QUE LA GARANTIÉ EXPRESSEMENT DECRITE DANS LE PRESENT DOCUMENT, SAUF DANS LA MEASURE OU CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIÉ CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Ceraints États ne permettant pas de limitations sur la durée d'une garantie implicite, et certains États ne permettant pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas appliquer à vous. Cette garantie vous accorde des droits légaux spécifique, et vous pouvez avoir autres droits qui variant d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, ajusté et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Il n'est pas recommandé d'utiliser cet équipement dans des applications de soutien à la vie ou une défaillance de cet équipement est raisonnablement susceptible d'entraîner la défaillance de l'opération de maintien des fonctions vitales ou de nuire de manière importante à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
