N48LSM32X32 - Hardware de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel de conexión óptico MPO/MTP para arquitectura spine-and-leaf
Marca	Tripp Lite
Modelo	N48LSM32X32
Categoría	Equipo de red
Arquitectura	Spine-and-leaf
Factor de forma	1U (44,45 mm de altura)
Tipo de conectores frontales	Puertos spine MPO/MTP
Tipo de conectores traseros	Puertos leaf MPO/MTP
Capacidad	32 puertos (modelo N48LSM32X32)
Montaje en bastidor	Estándar EIA 48,26 cm (19 pulgadas)
Material	Acero
Peso	Aproximadamente 2,7 kg
Dimensiones (An x Al x Pr)	48,3 x 4,4 x 30,5 cm
Alimentación	Ninguna (dispositivo pasivo)
Gestión de cables	Sistema de gestión frontal y trasero incluido
Temperatura de funcionamiento	0 a 50°C
Humedad relativa	5 a 95 % sin condensación
Garantía	Garantía limitada de por vida
Mantenimiento y limpieza	Limpiar con un paño seco y sin pelusa
Seguridad	No utilizar para dispositivos de soporte vital; utilizar en un entorno controlado
Piezas de repuesto y reparabilidad	Reparaciones y piezas disponibles en Tripp Lite bajo garantía
Información general	Fabricado en China (según estándares Tripp Lite)

Preguntas frecuentes - N48LSM32X32 Tripp Lite

¿Cuál es la función de este panel N48LSM32X32?

Este panel está diseñado para arquitecturas spine-and-leaf de fibra óptica multimodo. Reemplaza un cableado cruzado MPO/MTP a LC, con puertos spine en la parte frontal y puertos leaf en la trasera, reduciendo el enredamiento en el bastidor.

¿Cómo instalar el panel en un rack?

Extienda los soportes laterales delanteros y traseros con los tornillos provistos, luego retire los tornillos para girar los sistemas de gestión de cables antes de fijarlos. Luego, monte el panel en un bastidor estándar EIA de 48,26 cm (19 pulgadas) y apriete los tornillos.

¿Qué tipos de fibras son compatibles?

El panel está diseñado para fibra óptica multimodo con conectores MPO/MTP. Soporta arquitecturas spine-and-leaf y es adecuado para cables MPO/MTP.

¿Cómo limpiar los puertos ópticos?

Use un paño seco y sin pelusa o un kit de limpieza especial para fibra óptica. Evite todo contacto con líquidos. Limpie los puertos regularmente para evitar la pérdida de señal.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de por vida contra defectos de materiales y mano de obra, siempre que el producto se utilice de acuerdo con las instrucciones. Para el servicio, contacte a Tripp Lite en Chicago.

¿Puedo usar este panel con equipos de otras marcas?

Sí, este panel es compatible con cualquier conmutador estándar que soporte conectores MPO/MTP en arquitectura spine-and-leaf. Cumple con los estándares EIA para montaje en rack.

¿Qué hacer si un puerto está defectuoso?

Si un puerto está defectuoso, contacte a Tripp Lite para un reemplazo bajo garantía. No intente repararlo usted mismo, ya que podría anular la garantía.

¿Cuál es la diferencia entre los puertos spine y leaf?

Los puertos spine (frontales) se conectan al conmutador spine, mientras que los puertos leaf (traseros) se conectan al conmutador leaf. Esto permite una arquitectura agregada que mejora la gestión de cables.

¿Cómo gestionar los cables para evitar pérdidas?

Use los sistemas de gestión de cables delanteros y traseros provistos. Pase los cables con cuidado para evitar dobleces excesivos y respete los radios de curvatura recomendados para la fibra.

¿Este panel requiere alimentación eléctrica?

No, este panel es un dispositivo pasivo sin alimentación. Actúa como un divisor óptico, conectando las conexiones MPO/MTP sin electrónica activa.

MANUAL DE USUARIO N48LSM32X32 Tripp Lite

Manual del Propietario

Paneles MPO/MTP Multimodo con Arquitectura de Spine and Leaf, 1U

Modelos: N48LSM-16X16, N48LSM-32X32

English 1 • Français 9 • Русский 13 • Deutsch 17

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Componentes Principales

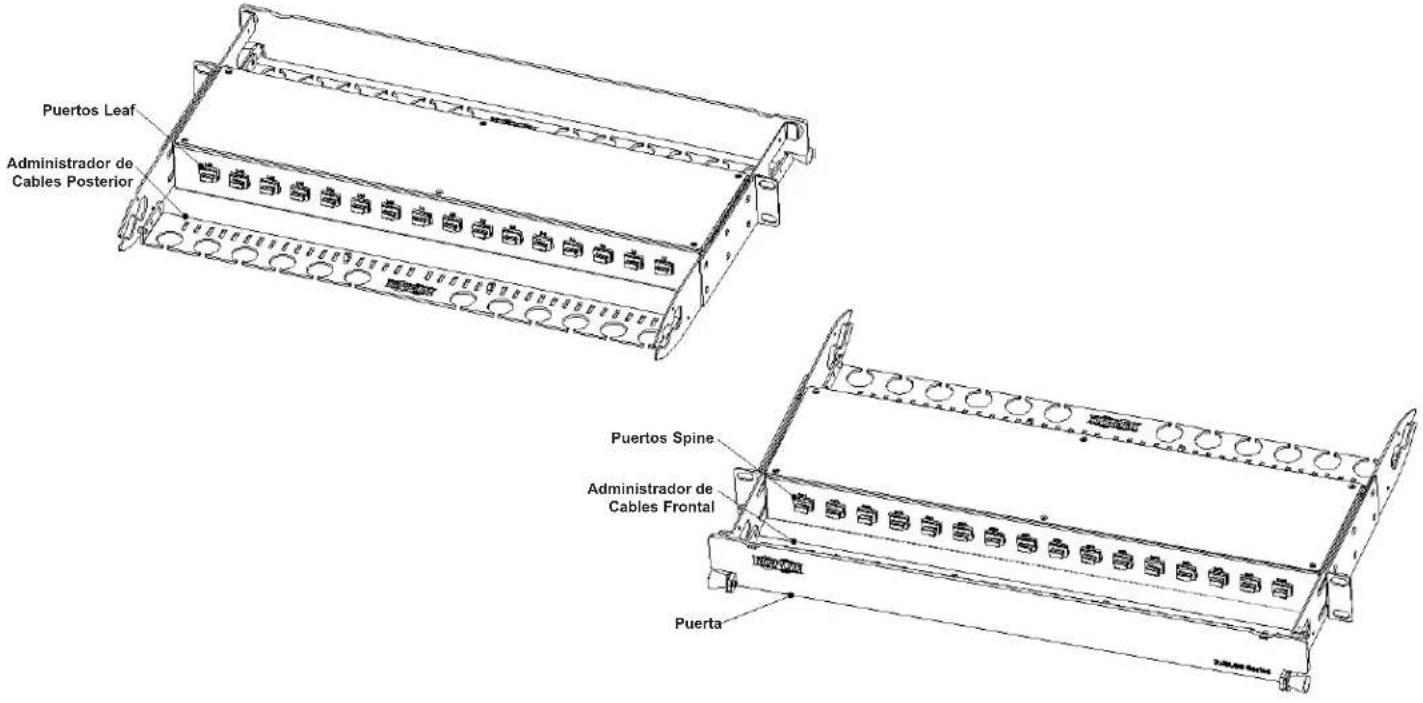

Los paneles de red N48LSM-16X16 y N48LSM-32X32 1U están diseñados para arquitectura de spine and leaf, una conexión cruzada MPO/MTP a LC estándar con puertos MPO/MTP y ayuda a eliminar un importante desorden en el rack. Los puertos spine en el frente se aparean con un switch spine y los puertos leaf en la parte posterior se aparean con un switch leaf. A continuación se muestran los componentes principales de los paneles:

Instalación

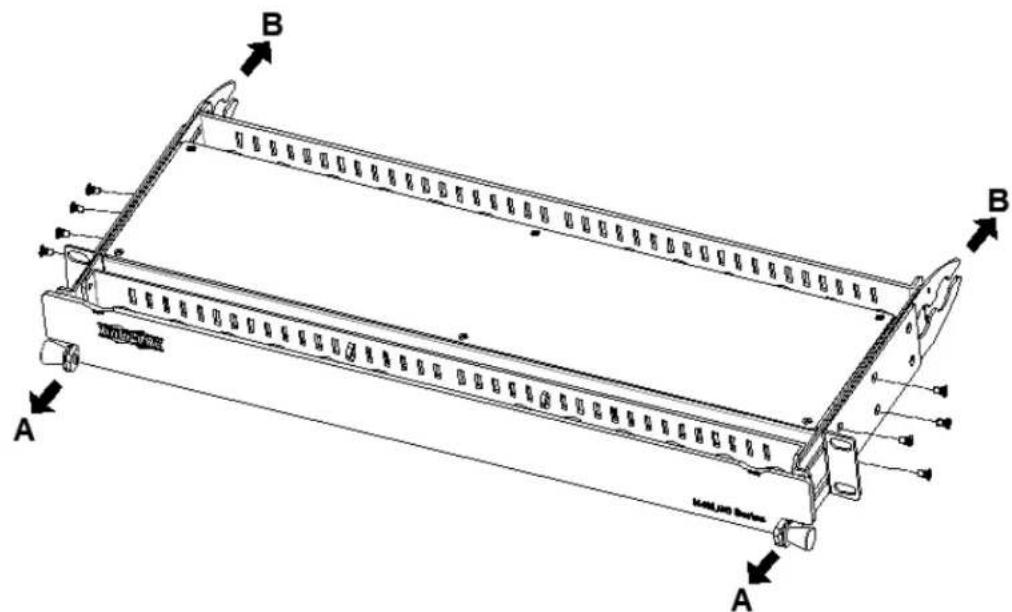

Paso 1: Extienda los soportes frontal y posterior y fije los tornillos laterales.

Instalación

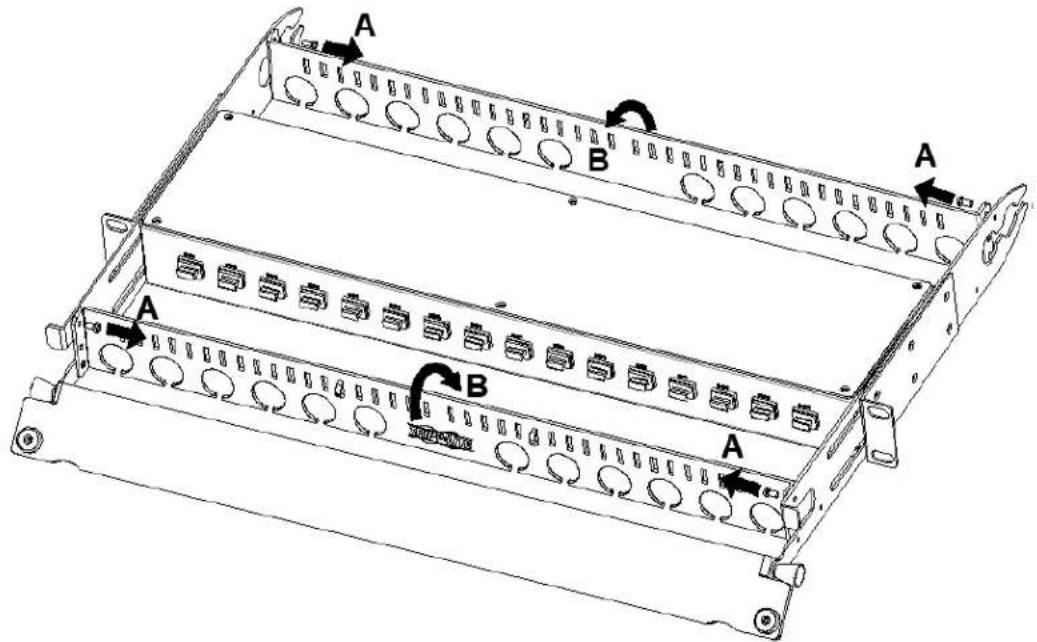

Paso 2: Retire los tornillos, gire el administrador de cables frontal y posterior y luego apriete los tornillos.

Paso 3: Instale el panel en un rack estándar EIA de 19" y fije los tornillos.

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por toda su vida útil. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609, USA. El vendedor reembolsará los cargos de envío.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta Garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario individual debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

21-06-218·93-3F63 RevA
