Тип продукта	Оптическая патч-панель MPO/MTP для архитектуры spine-and-leaf
Бренд	Tripp Lite
Модель	N48LSM32X32
Категория	Сетевое оборудование
Архитектура	Spine-and-leaf
Форм-фактор	1U (44,45 мм высота)
Тип передних разъемов	Порты spine MPO/MTP
Тип задних разъемов	Порты leaf MPO/MTP
Емкость	32 порта (модель N48LSM32X32)
Монтаж в стойку	Стандарт EIA 48,26 см (19 дюймов)
Материал	Сталь
Вес	Около 2,7 кг
Размеры (Д x В x Г)	48,3 x 4,4 x 30,5 см
Питание	Нет (пассивное устройство)
Управление кабелями	Включает переднюю и заднюю системы управления кабелями
Рабочая температура	от 0 до 50°C
Относительная влажность	от 5 до 95% без конденсации
Гарантия	Ограниченная пожизненная гарантия
Обслуживание и чистка	Чистить сухой безворсовой тканью
Безопасность	Не использовать для устройств жизнеобеспечения; использовать в контролируемой среде
Запасные части и ремонтопригодность	Ремонт и запчасти доступны от Tripp Lite по гарантии
Общая информация	Сделано в Китае (по стандартам Tripp Lite)

Часто задаваемые вопросы - N48LSM32X32 Tripp Lite

Какова функция этой панели N48LSM32X32?

Эта панель предназначена для архитектур spine-and-leaf в многомодовом оптическом волокне. Она заменяет MPO/MTP-кроссовер на LC, с портами spine спереди и портами leaf сзади, уменьшая путаницу в стойке.

Как установить панель в стойку?

Выдвиньте передние и задние боковые кронштейны с помощью прилагаемых винтов, затем выньте винты, чтобы повернуть системы управления кабелями, прежде чем закрепить их. Затем установите панель в стандартную стойку EIA 48,26 см (19 дюймов) и затяните винты.

Какие типы волокон совместимы?

Панель предназначена для многомодового оптического волокна с разъемами MPO/MTP. Она поддерживает архитектуры spine-and-leaf и подходит для кабелей MPO/MTP.

Как чистить оптические порты?

Используйте сухую безворсовую ткань или специальный набор для чистки оптоволокна. Избегайте контакта с жидкостями. Регулярно чистите порты, чтобы избежать потери сигнала.

Какая гарантия на этот продукт?

Tripp Lite предоставляет ограниченную пожизненную гарантию от дефектов материалов и изготовления при условии использования продукта в соответствии с инструкциями. Для обслуживания обращайтесь в Tripp Lite в Чикаго.

Могу ли я использовать эту панель с оборудованием других брендов?

Да, эта панель совместима с любым стандартным коммутатором, поддерживающим разъемы MPO/MTP в архитектуре spine-and-leaf. Она соответствует стандартам EIA для стоечного монтажа.

Что делать, если порт неисправен?

Если порт неисправен, обратитесь в Tripp Lite для замены по гарантии. Не пытайтесь ремонтировать самостоятельно, так как это может аннулировать гарантию.

В чем разница между портами spine и leaf?

Порты spine (передние) подключаются к коммутатору spine, а порты leaf (задние) — к коммутатору leaf. Это обеспечивает агрегированную архитектуру, улучшающую управление кабелями.

Как управлять кабелями, чтобы избежать потерь?

Используйте прилагаемые передние и задние системы управления кабелями. Прокладывайте кабели аккуратно, чтобы избежать чрезмерных изгибов, и соблюдайте рекомендованные радиусы изгиба для волокна.

Требует ли эта панель электропитания?

Нет, эта панель является пассивным устройством без питания. Она действует как оптический сплиттер, соединяя соединения MPO/MTP без активной электроники.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N48LSM32X32 Tripp Lite

Руководство пользователя

Многомодовые панели конфигурации

"распределенное ядро" с разъемами МРО/МТР (1U)

Модели: N48LSM-16X16, N48LSM-32X32

English 1 • Español 5 • Français 9 • Deutsch 17

EAC

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Основные компоненты

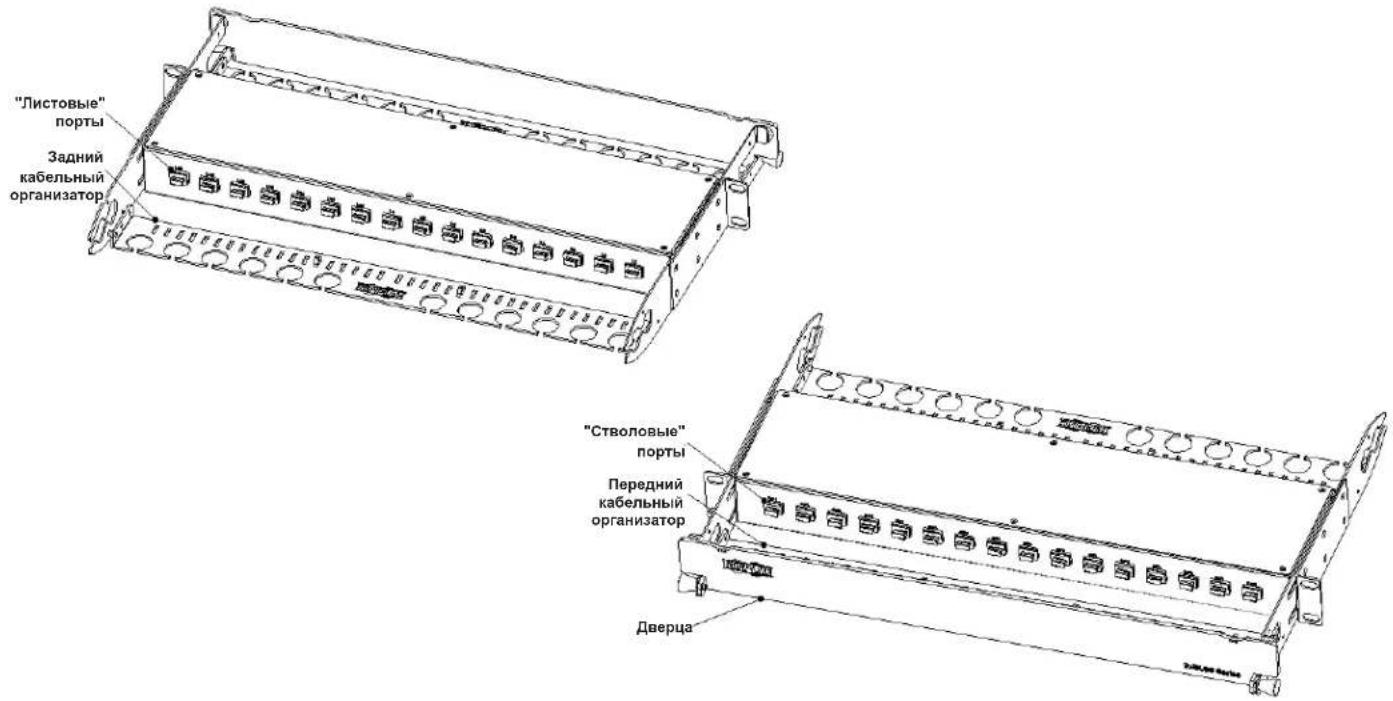

Сетевые панели N48LSM-16X16 и N48LSM-32X32 размером 1U предназначены для использования в архитектуре типа "распределенное ядро" ("ствол и листья"), заменяющей стандартное перекрестное соединение МРО/МТР-LC с портами МРО/МТР и помогающей исключить значительную путаницу проводов в шкафах. "Стволовые" порты с лицевой стороны панели сопряжены со "стволовым" выключателем, а "листовые" порты с тыльной стороны — с "листовым" выключателем. Основные компоненты панелей представлены ниже:

Установка

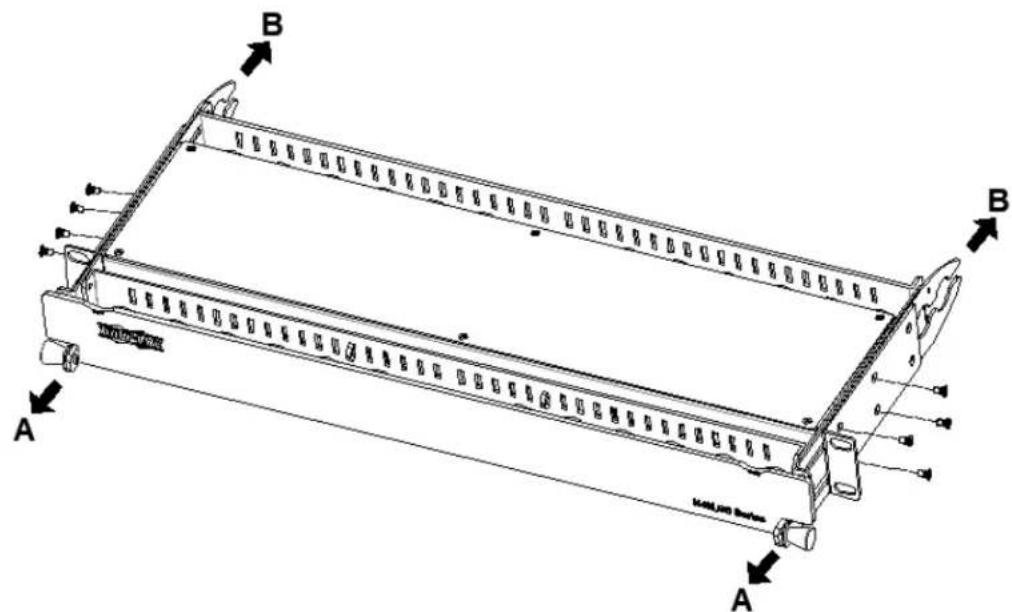

Шаг 1. Удлините передние и задние боковые кронштейны и зафиксируйте их боковыми винтами.

Установка

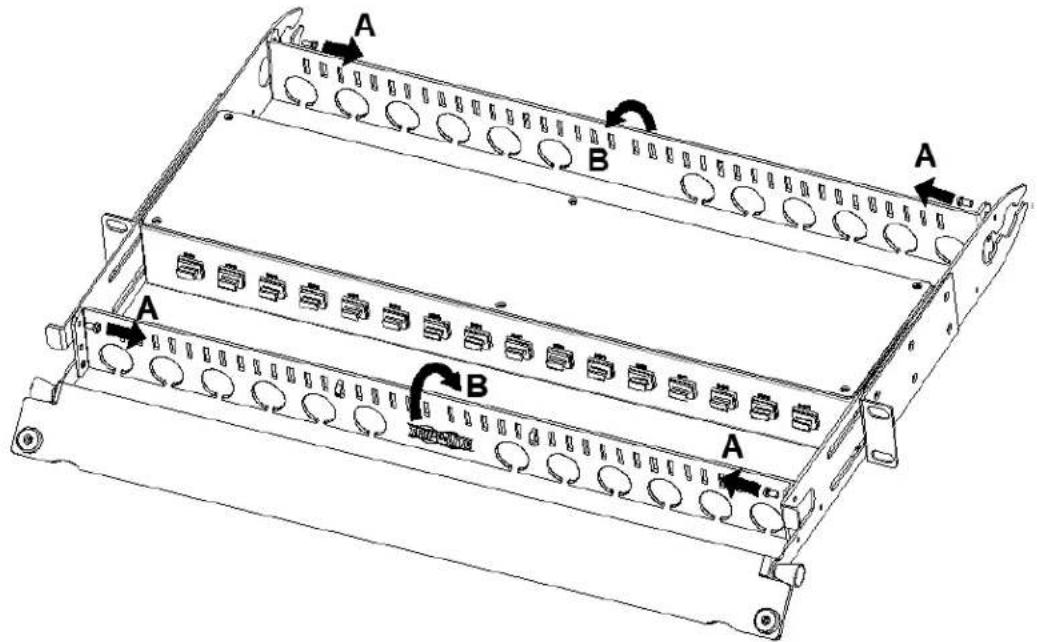

Шаг 2. Выверните винты, поверните передний и задний кабельные организаторы, а затем затяните винты.

Шаг 3. Вмонтируйте панель в 19-дюймовую стойку стандарта EIA и зафиксируйте ее винтами.

Гарантийные обязательства

Ограниченная пожизненная гарантия

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение всего срока службы при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей гарантии производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Расходы по обратной транспортировке изделия оплачиваются Продавцом.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
