BEDIENUNGSANLEITUNG N48LSM16X16 Tripp Lite

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Hauptkomponenten

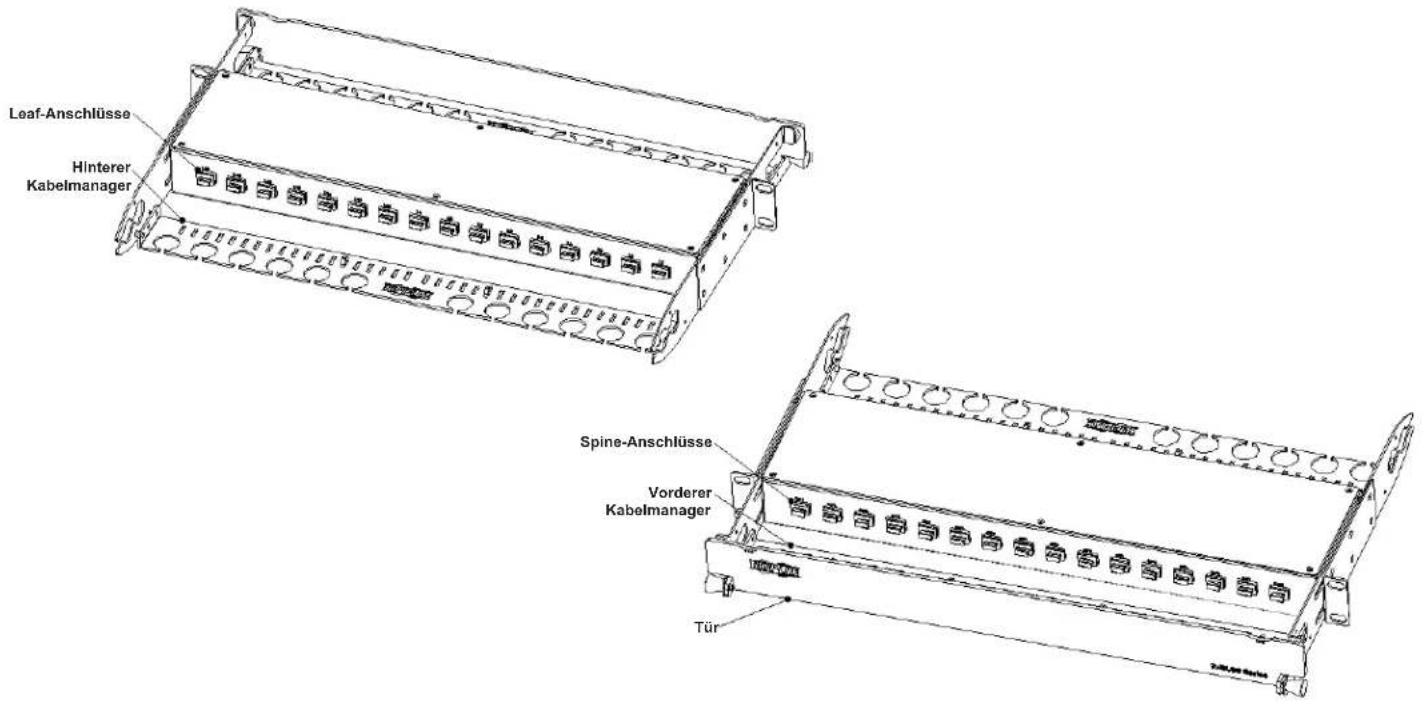

Die N48LSM-16X16 und N48LSM-32X32 1-HE Netzwerk-Plans sind fur die Spine-and-Leaf-Architektur ausgelegt, die eine standardmäßige MPO/MTP-zu-LC-Querverbindung durch MPO/MTP-Anschlasse ersetzen und damit halten, die Unordnung im Rack zu beseitigen. Die Spine-Anschlasse auf der Vorderseite des Panels passen zu einem Spine-Schalter und die Leaf-Anschlasse auf der Rückseite passen zu einem Leaf-Schalter. Die Hauptkomponenten der Panels sind nachfolgend abgebildet:

Installation

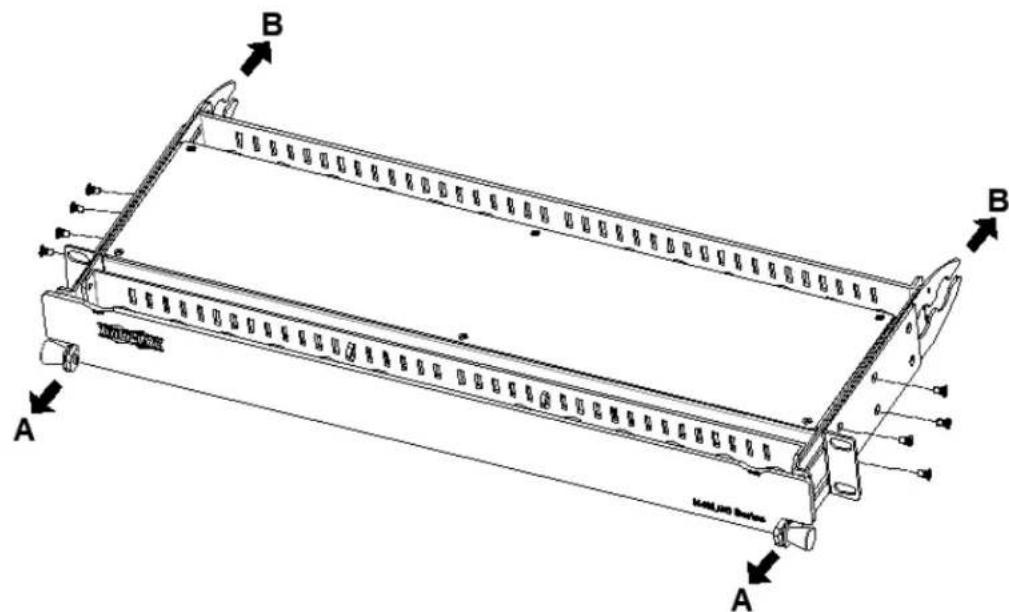

Schritt 1: Verlangern Sie die vorderen und hinteren Seitenhalterungen und befestigen Sie die Seitenschrauben.

Installation

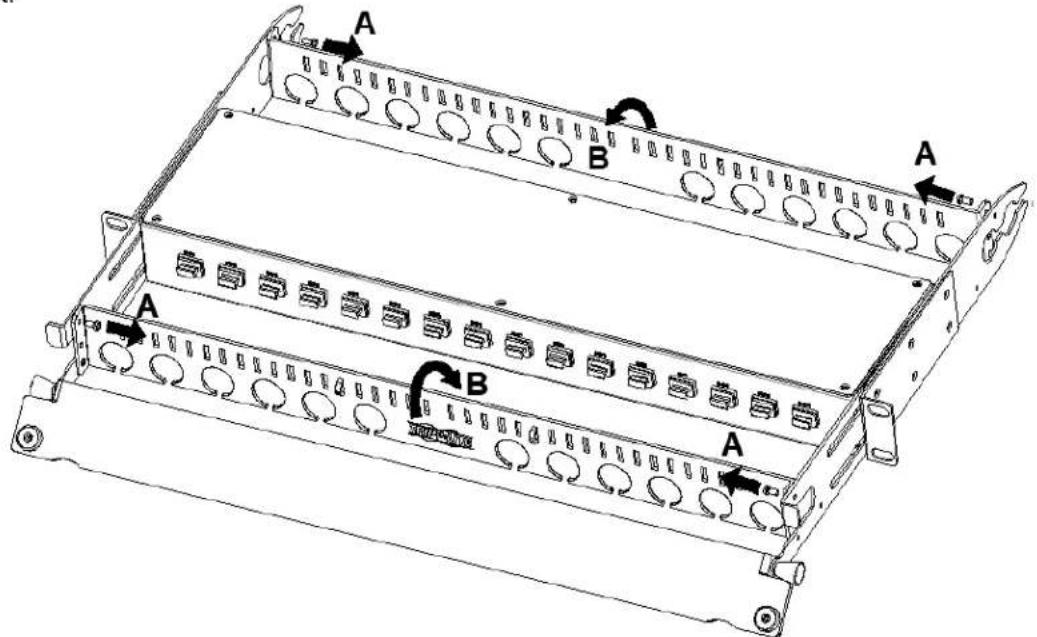

Schritt 2: Entfernen Sie die Schrauben, drehen Sie den vorderen und hinteren Kabelmanager undziehen Sie die Schrauben fest.

Schritt 3: Befestigen Sie das Panel in einem 19-Zoll-Rack nach EIA-Standard undziehen Sie die Schrauben fest.

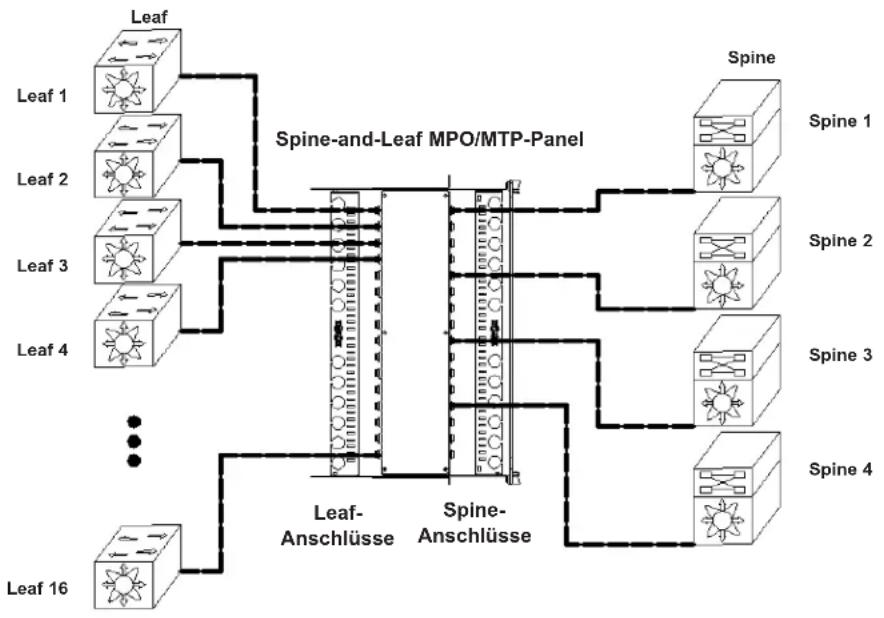

Netzwerkzuordnung

Garantie

Eingeschränkte Garantie auf Lebenszeit

Der Verkauf garantiert fur die gesamte Produktlebensdauer, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zuteffenden Anweisungen verwendet wird. Wenn das Produkt in thisem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkauf these Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Reparaturen unter dieser Garantie werden nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Der Verkauf zahlt die Rücksendungsgebühren.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UTERLASSUNG WERDEN VON DIESER GARANTIE NICTGEDECKT. AUSSER DEN NACHSTEHEND AUSDRUCKLICH DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UTERSAGT, SIND ALLE IMPIZIERENTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRANKT. DIese GARANTIE SCHLIESST AUSDRUCKLICH ALLE FOLGESCHÄDEN UND BEILAFIG ENTSTANDENEN SCHADEN AUS. (Da einige Länder den Aussluss oder die Beschrakung von Folgeschaden oder beilaufig entstandenen Schaden sowie den Aussluss von implizierten Garantien oder die zeitliche Beschrakung einer implizierten Garantie untersagen, sind die offen genannten Beschrakungen fur Sie möglichweise nicht zuteffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jeder moglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz safer ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Die Verwendung des Gerats für Lebenserhaltungssysteme, in denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundssatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
