| Tipo de producto | Panel de conexión MPO/MTP pasivo 1U |
| Marca | Tripp Lite |
| Modelo | N48LSM-16X16 |
| Factor de forma | 1U (48,26 cm de ancho, 4,45 cm de alto) |
| Número de puertos | 16 puertos MPO/MTP (8 delanteros spine + 8 traseros leaf) |
| Arquitectura | Spine-and-leaf, reemplazo del cross-connect MPO/MTP-LC |
| Material del gabinete | Acero |
| Peso estimado | Aproximadamente 1,5 kg |
| Alimentación | Ninguna (pasivo) |
| Funciones principales | Distribución de fibras ópticas, reducción de espacio, arquitectura spine-leaf |
| Tipo de conectores | MPO/MTP hembra |
| Gestión de cables | Sistema de gestión de cables delantero y trasero orientable |
| Montaje | Rack de 19 pulgadas estándar EIA, soportes laterales extensibles |
| Mantenimiento y limpieza | Limpiar los conectores con kits ópticos adecuados, evitar polvo y humedad |
| Seguridad | No mirar directamente a las fibras, usar tapas protectoras |
| Garantía | De por vida limitada (reparación o reemplazo) |
| Piezas de repuesto y reparabilidad | No reparable por el usuario, contactar al soporte de Tripp Lite |
| Información general | Diseñado para centros de datos, mejora continua, especificaciones sujetas a cambios |
Preguntas frecuentes - N48LSM16X16 Tripp Lite
Preguntas de los usuarios sobre N48LSM16X16 Tripp Lite
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Hardware de red en formato PDF gratis! Encuentra tus instrucciones N48LSM16X16 - Tripp Lite y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. N48LSM16X16 de la marca Tripp Lite.
MANUAL DE USUARIO N48LSM16X16 Tripp Lite
Manual del Propietario
Paneles MPO/MTP Multimodo con Arquitectura de Spine and Leaf, 1U
Modelos: N48LSM-16X16, N48LSM-32X32
English 1 • François 9 • Pycckn 13 • Deutsch 17
Excelencia en Manufactura.
1111 W. 35th Street, Chicago, IL 60609, EE. UU. • triplite.com/support
Copyright © 2021 Tripp Lite. Todos los derechos reservados.

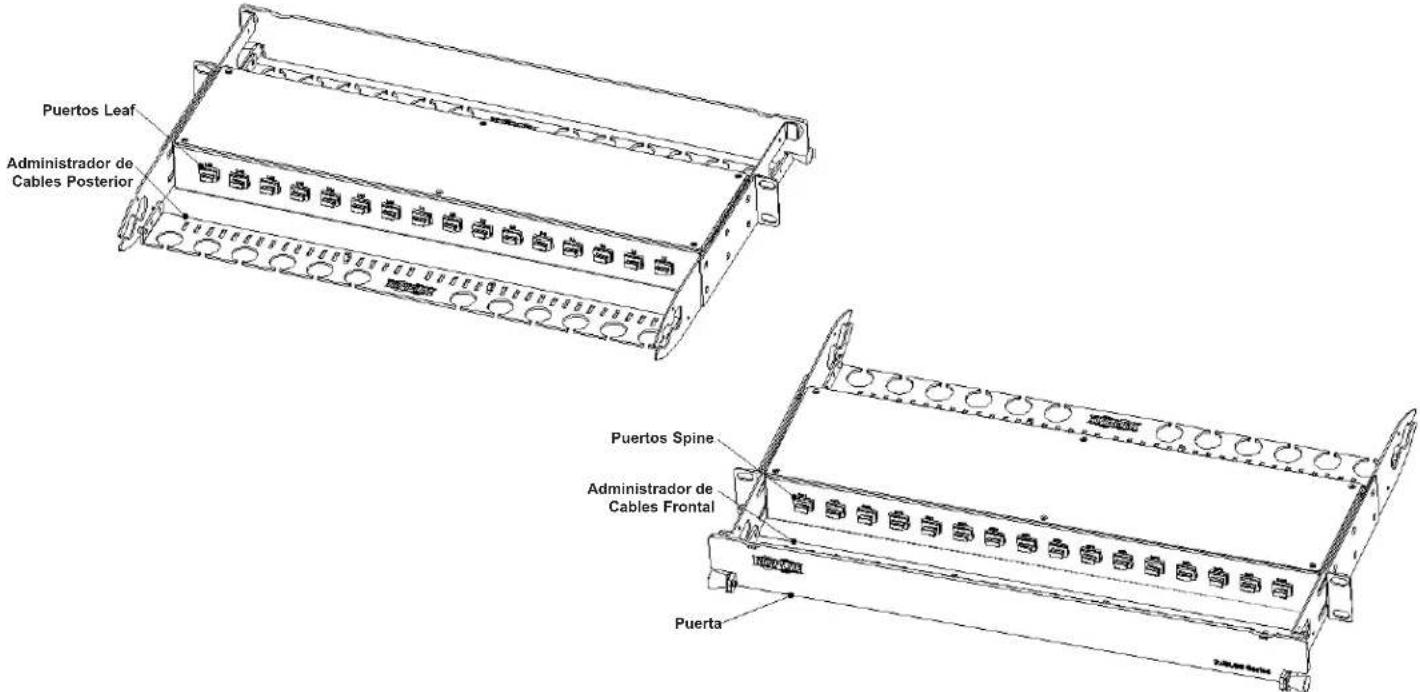

Componentes Principales
Los paneles de red N48LSM-16X16 y N48LSM-32X32 1U estan diseñados para arquitectura de spine and leaf, una conexión cruzada MPO/MTP a LC estandar con puertos MPO/MTP y ayud a eliminar un importante desorden en el rack. Los puertos spine en el fronte se aparean con un switch spine y los puertos leaf en la parte posterior se aparean con un switch leaf. A continuación se muestran los componentes principales de los paneles:
Instalación

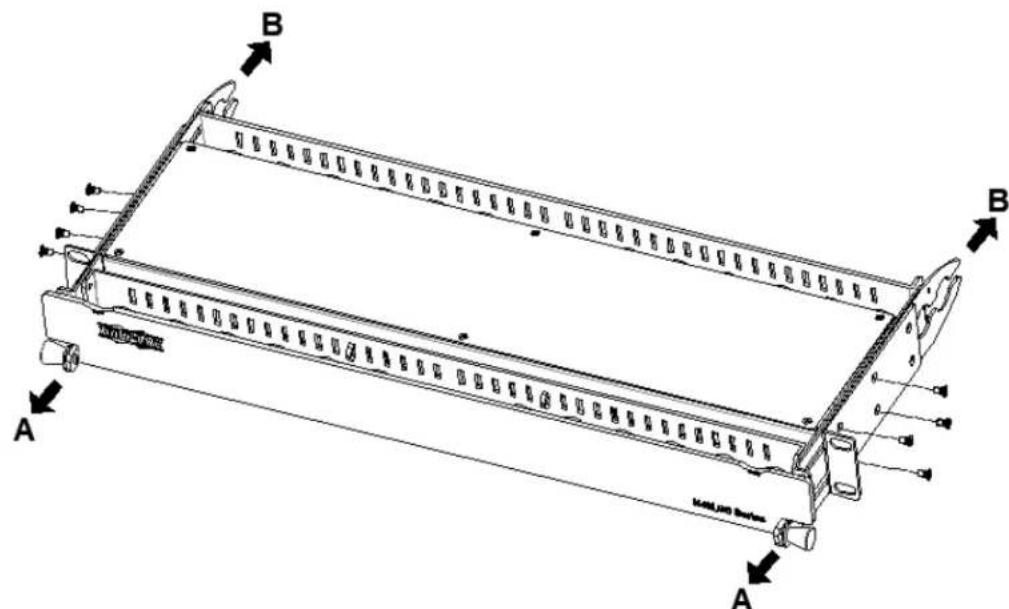

Paso 1: Extienda los soportes frontal y posterior y fije los tornillos laterales.
Instalación

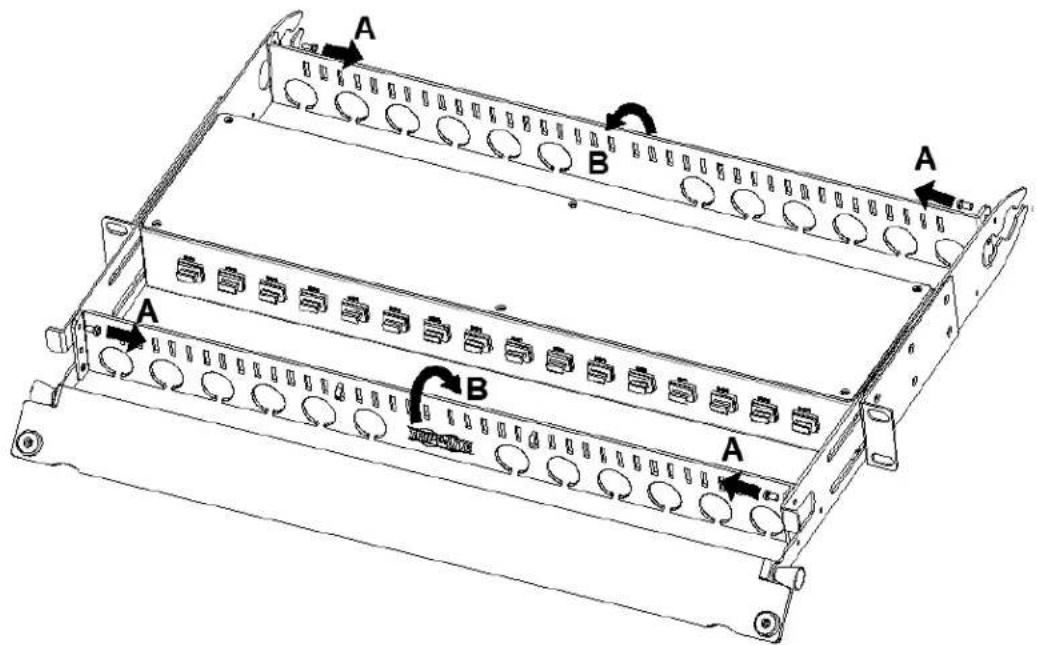

Paso 2: Retire los tornillos, gire el administrador de cables frontal y posterior y bajo apriete los tornillos.

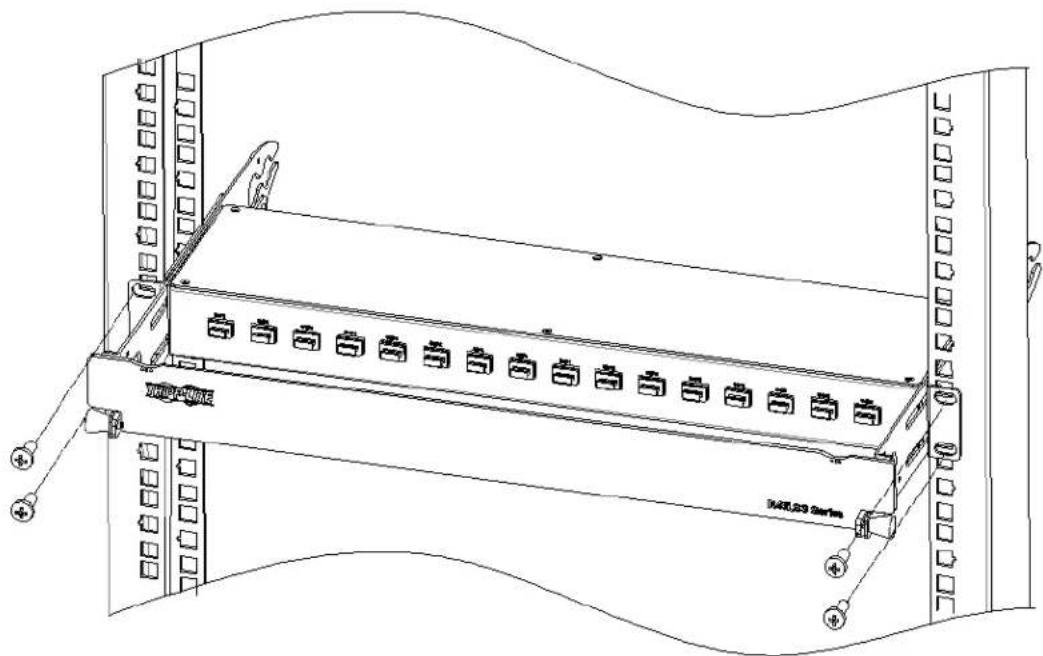

Paso 3: Instale el panel en un rack estándar EIA de 19" y fije los tornillos.

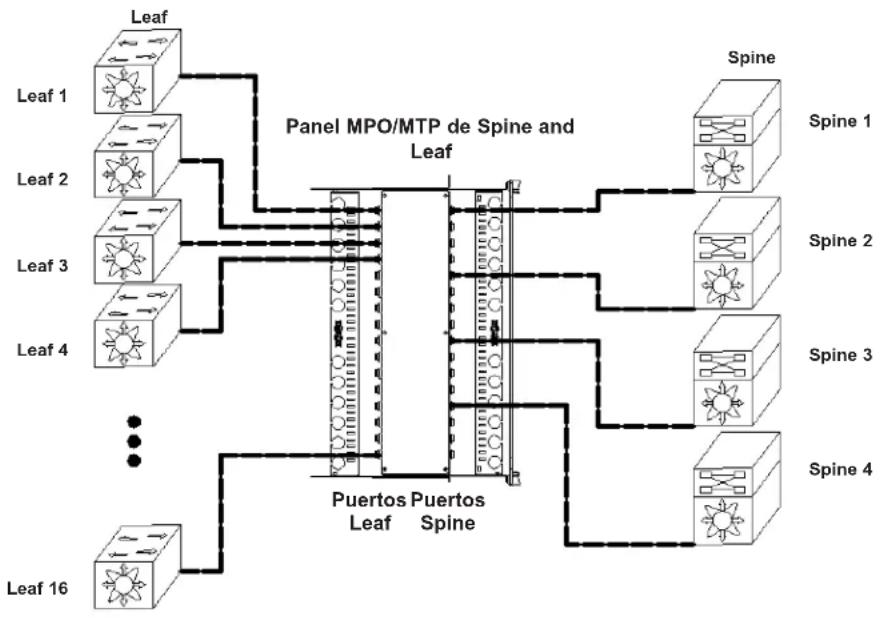

Mapeo de la Red
Garantía
Garantía limitada de por vida
El vendedor garantiza este producto, si se usa de acuerdo con todas las instruetiones aplicables, de que está libre de defectos en material y mano de obra por toda su vidautil. Si el producto resultara defectuoso en material o mano de obra bajo de ese periodo, el vendedor reparar o reemplazar a el producto a su entera disrecion. El serviceo bajo esta garantia solo能把obtenser enviando o embarcando el producto (con todos los cargos de envio o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609, USA. El vendedor reembolsarao los cargos de envfo.
ESTA GARANTIA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGAR GARGANTIAS EXPRESAS DISTINLAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLCITAS, INCLUDEAS TODAS LAS GARANTIAS DE COMERCIALIZATION O IDONEIDAD, ESTAN LIMITADAS EN CUANTO A DURATIO AL PERIODO DE GARANTIA ESTABLECIDIO; ASIMISMO, ESTA GARNTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES E INDIRECTOS. (Algunos Estados no permiten limitaciones en cuando dura una garantía y algunos Estados no permiten la exclusion de limitacion de daños incidentales o indirectos, de modo que las limitaciones anterioresueno aplicar para usted. Esta Garantia le otorga direchos legalespecificos y es posible que usted goce de otherdsrechos queueno variar deuna jurisidencia o atra).
ADVERTENCIA: Antes de uso, cada usuario individualmente tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susetas a gran variacion, el fabricante no garantiza la adecuacion de these dispositos para algoa aplicacion specifica.
No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.
Tripp Lite tiene una的政治a de mayor continua. Las especificaciones estan susetas a cambio sin previo aviso. Las fotografias e ilustraciones poden diferir ligeramente de los productos reales.
