Type de produit	Cassette de brassage fibre optique
Marque	Tripp Lite (Eaton)
Modèle	N48412LC
Hauteur	1U (unité de rack)
Largeur	19 pouces (standard rack)
Profondeur	Environ 250 mm (hors boîtier)
Poids	Environ 0,5 kg
Alimentation	Aucune (passif)
Connecteurs	LC (12 fibres)
Type de fibre	Monomode ou multimode (selon version)
Fonctions principales	Gestion et épissure de câbles fibre optique, raccordement rapide
Installation	Montage dans un boîtier N484 (vendu séparément)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas placer à proximité d'équipements actifs (onduleur, serveur)
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contactez le SAV Eaton
Garantie	Garantie limitée à vie
Informations générales	Conforme DEEE ; conçu pour centres de données

FOIRE AUX QUESTIONS - N48412LC Tripp Lite

Comment installer la cassette N48412LC dans le boîtier ?

Retirez d'abord le panneau d'obturation de la fente souhaitée en dévissant les vis à oreilles. Alignez ensuite la cassette avec la fente et insérez-la. Serrez les vis à oreilles pour la fixer. Assurez-vous que le boîtier est monté dans un rack standard.

Quels types de fibres la cassette N48412LC accepte-t-elle ?

Elle accepte les fibres monomodes et multimodes avec connecteurs LC. La capacité est de 12 fibres par cassette.

La N48412LC nécessite-t-elle une alimentation électrique ?

Non, il s'agit d'un équipement passif. Aucune alimentation n'est requise.

Comment nettoyer la cassette N48412LC ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les solvants ou produits chimiques. Ne pas immerger dans l'eau.

Quelle est la garantie de la N48412LC ?

Eaton offre une garantie limitée à vie contre les défauts de matériaux et de fabrication. Consultez le site Tripplite.eaton.com pour les procédures de retour.

Puis-je utiliser la N48412LC directement sur un serveur ?

Non, elle doit être montée dans un boîtier de la série N484, puis dans un rack. Évitez tout contact direct avec des équipements actifs comme les serveurs ou onduleurs.

Combien de cassettes peuvent être installées dans un boîtier N484-01U ?

Le boîtier N484-01U peut accueillir jusqu'à 12 cassettes de type N48412LC, soit 144 fibres au total.

Comment remplacer un panneau d'obturation par la cassette ?

Dévissez les vis à oreilles du panneau d'obturation, retirez-le, puis insérez la cassette à sa place. Serrez les vis pour fixer.

Est-ce que la N48412LC est compatible avec le N484-00U ?

Oui, elle est compatible avec tous les boîtiers de la série N484, y compris le N484-00U qui se monte par aimants sur une surface métallique.

Que faire si la cassette semble défectueuse ?

Contactez le support Eaton à l'adresse https://tripplite.eaton.com/support/product-returns. Ne tentez pas de réparer vous-même car cela annulerait la garantie.

MODE D'EMPLOI N48412LC Tripp Lite

Cassettes

Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluront ce Guide de démarrage rapide et pourront être installés en suivant ses instructions.

Modèles :

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

EATON

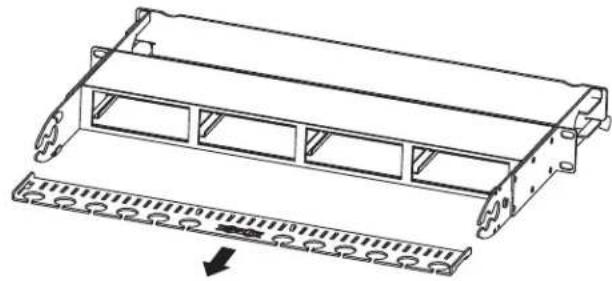

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des câbles en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

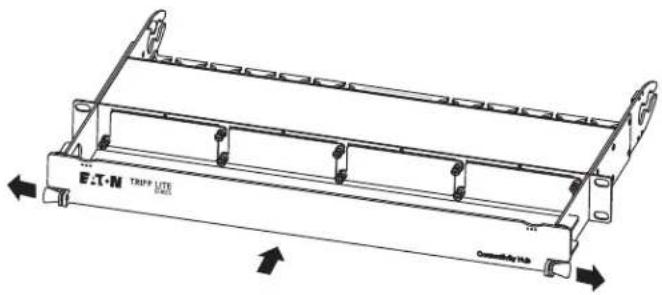

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support coulisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévissant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

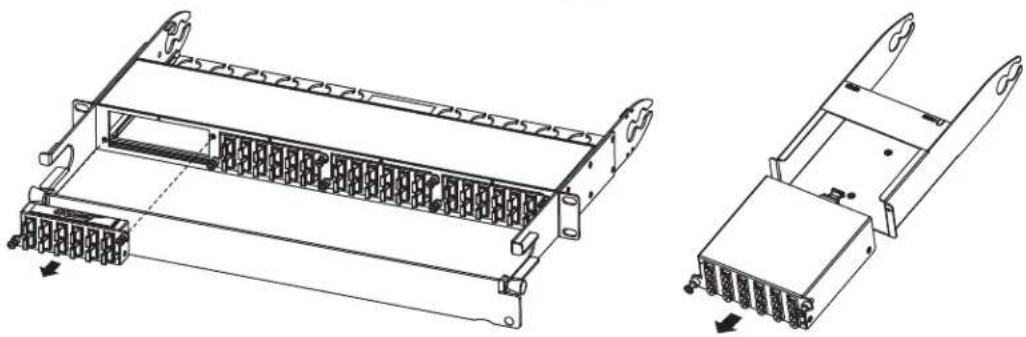

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retirant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

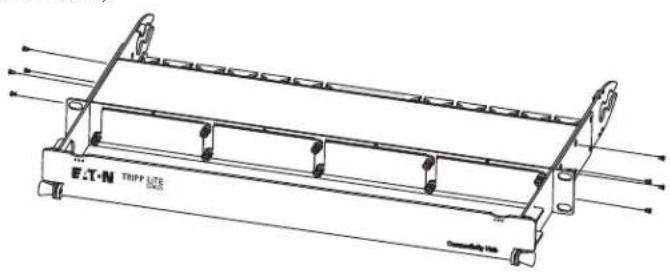

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque : les aimants du N484-00U sont conçus pour être montés sur la surface métallique d'un boîtier de rack, organiseur de câbles ou d'une autre structure similaire. Concernant son emplacement idéal, il doit éviter tout contact direct avec un équipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériau et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. EATON NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSÉMENT ÉNONCÉE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRÉSENTE ; ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs : ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles étant sujettes à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

Septembre 2023
