Type de produit	Répartiteur / Prolongateur HDMI sur Cat6
Modèle	B127-002-H
Résolution maximale	4K (3840x2160) @ 60 Hz avec chrominance 4:4:4
Distance de transmission	Jusqu'à 38 m (125 pi) avec câble Cat6 24 AWG
Nombre de sorties	2 (via récepteurs distants)
Connecteurs d'entrée	1 x HDMI (type A femelle)
Connecteurs de sortie	2 x RJ45 (femelle)
Alimentation	Adaptateur secteur externe (inclus)
Compatibilité HDMI	HDMI 2.0, HDCP 2.2, HDR10
Formats audio	Jusqu'à 7.1 canaux audio surround
Type de câble recommandé	Cat6 à fils rigides 24 AWG (série N202 Tripp Lite)
Montage	Mural, bâti 19" ou sur poteau (kit inclus)
Garantie	1 an (garantie limitée)
Température de fonctionnement	0°C à 40°C (estimation)
Humidité de fonctionnement	20% à 80% HR (sans condensation)
Dimensions (approx.)	10 x 7 x 2 cm (estimation)
Poids (approx.)	200 g (estimation)
Entretien et nettoyage	Débrancher avant nettoyage; utiliser un chiffon doux et sec
Pièces détachées	Non disponibles séparément

FOIRE AUX QUESTIONS - B127002H Tripp Lite

Quels câbles utiliser pour une distance maximale ?

Pour une distance maximale de 38 m (125 pi), utilisez un câble Cat6 à fils rigides 24 AWG (par exemple la série N202 Tripp Lite). Les câbles à fils toronnés ou de calibre supérieur (26 AWG) réduisent la portée.

Puis-je utiliser un câble Cat5e à la place du Cat6 ?

Oui, mais la distance et la performance seront réduites. Le Cat6 est recommandé pour le 4K à 60 Hz.

Comment raccorder un moniteur local ?

Le modèle B127-002-H ne possède pas de port de sortie HDMI local. Pour un moniteur local, optez pour le modèle B127-004-H ou B127-1A1-HH.

Que faire si l'image ne s'affiche pas ?

Vérifiez que la source est réglée sur 60 Hz, que le moniteur est en mode HDMI 2.0 et que le HDR est activé. Assurez-vous que l'alimentation est branchée et que les câbles sont bien connectés.

Le voyant DEL ne s'allume pas, que faire ?

Vérifiez l'alimentation externe et son branchement. Le voyant POWER (vert) doit s'allumer sur le transmetteur. Si le récepteur ne s'allume pas, assurez-vous que le câble Cat6 est correctement connecté.

Puis-je connecter plusieurs récepteurs ?

Oui, ce modèle dispose de deux sorties RJ45 pour connecter jusqu'à deux récepteurs distants (B127-100-H ou B127-100-H-SR).

Quelle est la résolution maximale supportée ?

La résolution maximale est 4K (3840x2160) à 60 Hz avec sous-échantillonnage 4:4:4, compatible HDMI 2.0 et HDCP 2.2.

Le produit est-il plug-and-play ?

Oui, aucun logiciel ou pilote n'est requis. Branchez simplement les câbles et mettez sous tension.

Comment monter l'appareil au mur ?

Utilisez le kit de montage inclus. Fixez les supports à l'appareil, puis vissez-les au mur, au bâti ou au poteau selon vos besoins.

Que faire si la qualité d'image est médiocre ?

Vérifiez que les câbles HDMI et Cat6 sont de bonne qualité et ne dépassent pas la distance recommandée. Assurez-vous que les réglages du moniteur (HDMI 2.0, HDR) sont corrects.

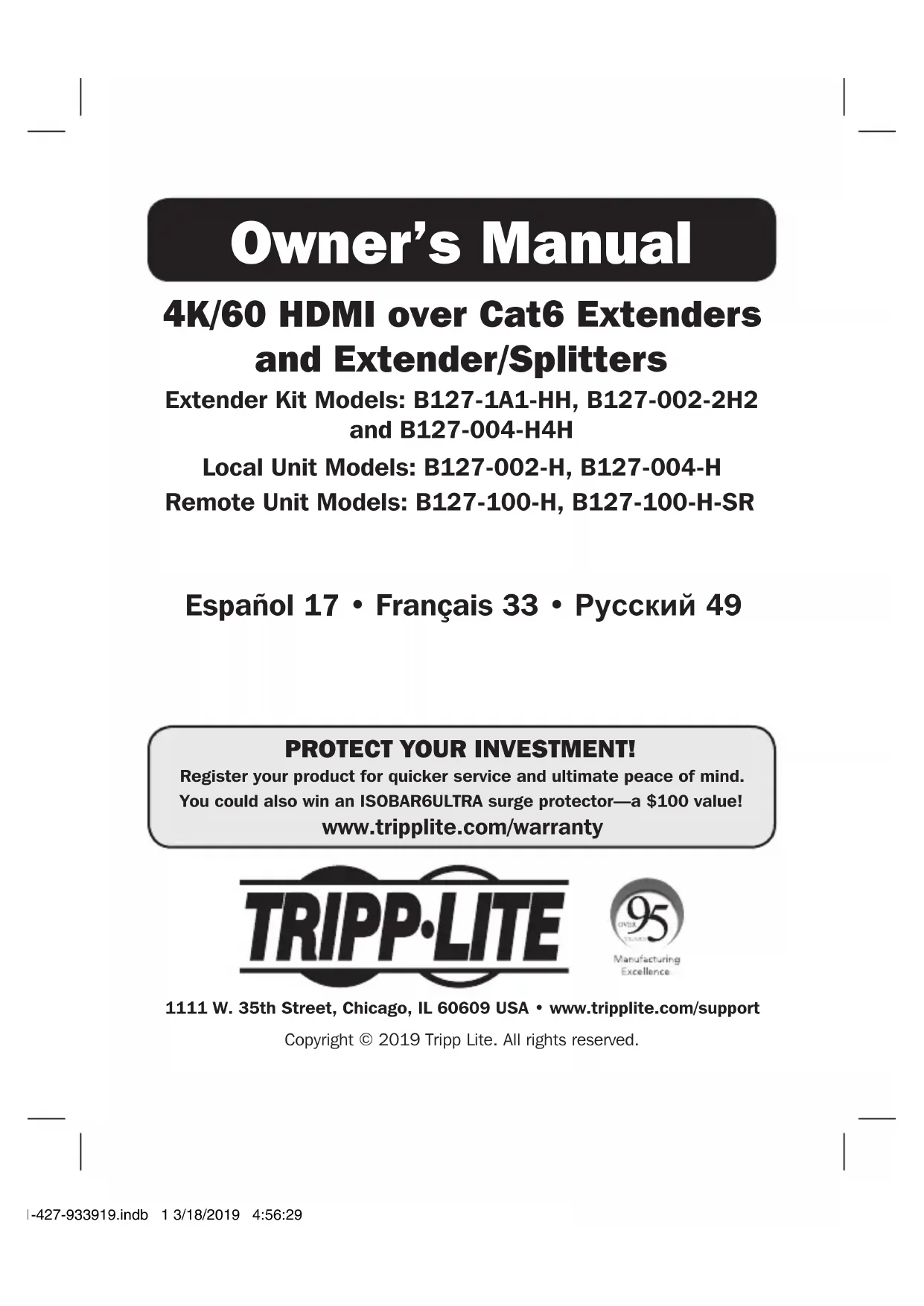

MODE D'EMPLOI B127002H Tripp Lite

Prolongateurs 4k/60 HDMI sur CAT6 et prolongateurs/coupleurs

Modèles de trousse de prolongateur : B127-1A1-HH, B127-002-2H2 et B127-004-H4H

Modèles d'appareil local : B127-002-H, B127-004-H Modèles d'appareil à distance : B127-100-H, B127-100-H-SR

D'excellence Industrielle

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

	B127-1A1-HH	B127-002-2H2	B127-004-H4H	B127-002-H	B127-004-H	B127-100-H	B127-100-H-SR
Appareil local (L), appeareil à distance (R) ou les deux (B)	BB	B LL	RR
Alimentations externes (0 ou 1)	11	111	00
Quincaillerie de montage 000	000	N

Tout

• Prend en charge la résolution vidéo maximale de 4K (3 840 x 2 160) @ 60 Hz avec sous-échantillonnage de la chrominance 4:4:4
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Compatible HDMI 2.0, HDCP 2.2 et HDR
• Pré à l'emploi ; aucun logiciel ou lecteur requis

B127-1A1-HH

• Trousse de prolongateur d'alimentation par câble (PoC) HDMI sur Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

Caractéristiques du produit

• L'appareil récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, montés dans un bati ou sur un poteau

B127-002-2H2

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 2 ports HDMI sur Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• L'appareil récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• La trousse inclut un prolongateur de coupleur à 2 ports et deux récepteurs à distance.
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.

B127-004-H4H

• Trousse de prolongateur/coupleur d'alimentation par câble (PoC) à 4 ports HDMI sur Cat6
• Prolonge un signal 4K (3 840 x 2 160 @ 60 Hz) jusqu'à 38 m (125 pi) de la source
• L'appareil récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• La trousse inclut un prolongateur de coupleur à 4 ports et quatre récepteurs à distance.
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

B127-002-H

• Transmetteur local du prolongateur/coupleur à 2 ports HDMI sur Cat6
• Divise un signal HDMI en deux
• Fonctionne avec des récepteurs à distance pour prolonger un signal HDMI au-delà de la limite de distance de 4,5 m (15 pi)
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau

B127-004-H

• Transmetteur local du prolongateur/coupleur à 4 ports HDMI sur Cat6
• Divise un signal HDMI en quatre
• Inclut un port HDMI supplémentaire qui peut être utilisé pour raccorder un moniteur local à des appareils B127-004-H en guirlande supplémentaires (jusqu'à trois appareils peuvent être connectés ensemble en guirlande)
• Fonctionne avec des récepteurs à distance pour prolonger un signal HDMI au-delà de la limite de distance de 4,5 m (15 pi)
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.
• Un port HDMI supplémentaire sur le transmetteur local permet la connexion à un moniteur local.

B127-100-H

• Récepteur à distance d'alimentation par câble (PoC) HDMI sur Cat6
• Fonctionne avec les prolongateurs/coupleurs B127-002-H et B127-004-H pour prolonger un signal de 4K/60 Hz jusqu'à 38 m (125 pi) de la source
• L'égalisateur (EQ) intégré et l'EDID permettent le réglage automatique de l'image.
• Inclut la quincaillerie de montage qui permet à l'appareil d'être installé au mur, monté dans un bâti ou sur un poteau.

B127-100-H-SR

• Récepteur à distance sur une courte distance d'alimentation par câble (PoC) HDMI sur Cat6
• Fonctionne avec les prolongateurs/coupleurs B127-002-H et B127-004-H pour prolonger un signal de 4K/60 Hz jusqu'à 15 m (50 pi) de la source
• L'égalisateur (EQ) intégré et l'EDID permettent le réglage automatique de l'image.

Accessoires en option :

Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202 - Câbles HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer pour afficher 60Hz. Réverifier les réglages de l'usine, car ils peuvent être configurés par défaut à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4
3. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
4. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque: Si l'utilisateur souhaite raccorder un moniteur local à l'installation, selon la marque/le modèle de la télévision/du moniteur, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur pour obtenir une résolution de 4K 60 Hz.

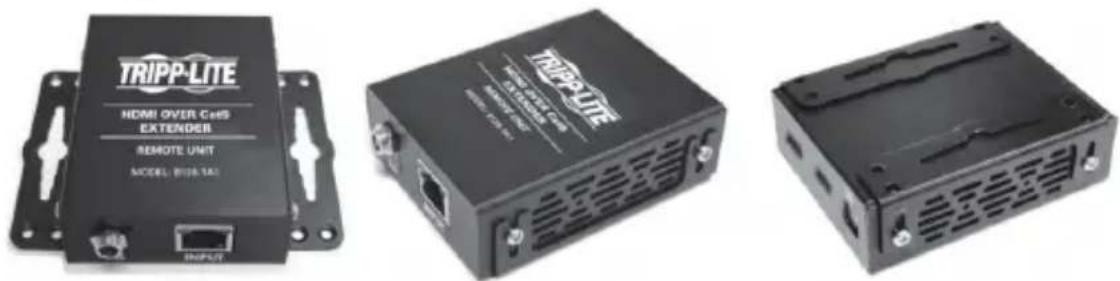

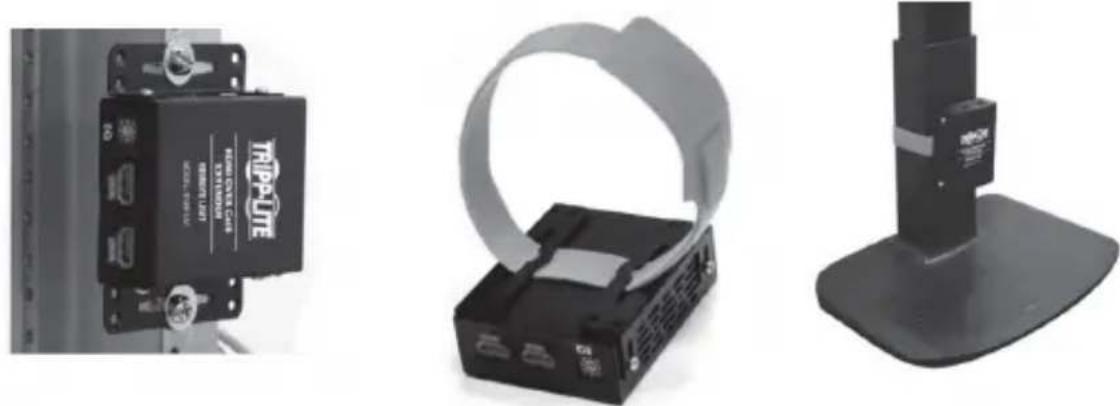

Instructions de montage (certains modèles seulement)

Le B127-1A1-HH, B127-002-2H2, B127-004-H4H, B127-002-H, B127-004-H et B127-100H incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs. 2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG. 3) Le diagramme d'installation illustre un appareil B127-1A1-HH. 4) Aucune alimentation externe n'est requise pour les récepteurs à distance en raison de la technologie alimentation par câble (PoC) incorporée au transmetteur.

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide d'un cable HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder une source locale au port INPUT (entrée) sur le transmetteur local.

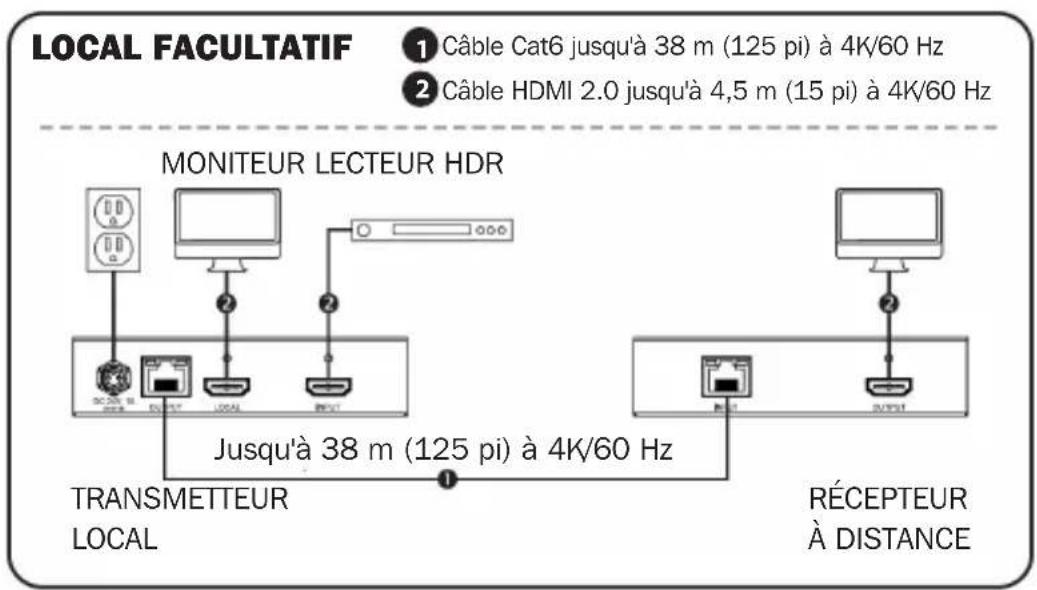

Installation de la trousse du prolongateur standard

1. Facultatif pour B127-1A1-HH : à l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT sur le transmetteur local B127-1A1-HH.
2. À l'aide d'un câble Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
3. À l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à distance à un moniteur.
4. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
5. Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
6. Mettre la source HDMI sous tension. Le voyant à DEL OUTPUT (sortie) (orange) sur le transmetteur local s'allume pour indiquer qu'un signal est reçu de la source.
7. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur connecté.

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs. 2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG. 3) Le schéma d'installation illustré le transmetteur local B127-004-H. L'installation du B127-002-H est la même, sauf qu'il y a seulement 2 ports à distance et aucun port de moniteur local. 4) Aucune alimentation externe n'est requise pour les appareils B127-100-H et B127-100-H-SR. 5) Ces instructions d'installation peuvent être utilisées pour les trousseaux de prolongateur B127-002-2H2 et B127-004-H4H.

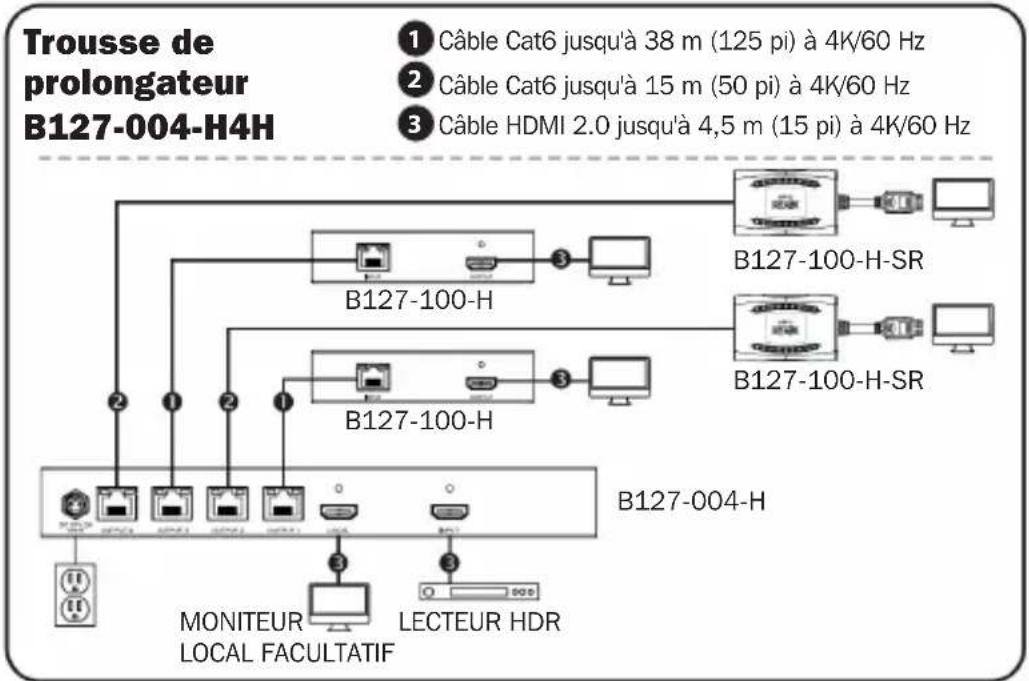

Installation d'un prolongateur/coupleur standard

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder la source HDMI au port INPUT (entree) sur les appareils B127-002-H ou B217-004-H.
3. Facultatif pour B127-004-H : à l'aide d'un cable HDMI 2.0 ( comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur HDMI au port LOCAL sur l'appareil B127-004-H.
4. À l'aide d'un câble Cat6, raccorder l'un des ports de sortie RJ45 sur le transmetteur local au port d'entrée RJ45 sur un B127-100-H (jusqu'à 38 m/125 pi) ou un récepteur à distance B127-100-H-SR (jusqu'à 15 m/50 pi).
5. Répéter l'étape 5 pour chaque appareil à distance supplémentaire raccordé.
6. À l'aide d'un câble HDMI 2.0 (comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le B127-100-H-SR ou B127-100-H à un écran.
7. Mettre tous les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port a été connecté à un écran.
8. Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe. Sur le B127-100-H, le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par le prolongateur/coupleur. Sur le B127-100-H-SR, le voyant à DEL (vert) à côté du port RJ45 s'allumera pour indiquer que l'appareil est alimenté par le prolongateur/coupleur.

Installation d'un prolongateur/coupleur standard

1. Mettre la source HDMI sous tension. Les voyants à DEL RJ45 (orange) s'allumeront sur le B127-002-H et le B127-004-H pour indiquer que l'appareil reçoit un signal de la source. De plus, le voyant à DEL OUTPUT (sortie) s'allumera pour la connexion du signal de chaque port.
2. Les voyants à DEL RJ45 (orange) sur le B127-100-H et le voyant à DEL orange sur le B127-100-H-SR s'allumeront pour indiquer qu'un signal est reçu du prolongateur/coupleur. L'écran devrait maintenant s'afficher sur les moniteurs connectés.

Remarques :

1) Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs. 2) Pour obtenir la distance et la performance maximales, utiliser un câble Cat6 à fils rigides 24 AWG. L'utilisation d'un câble à fils à toron Cat6 ou d'un câble dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un câble dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un câble dont le calibre est inférieur. Tous les câbles de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG. 3) À l'aide du B127-100-H, un signal de 4K/60 Hz peut être prolongé jusqu'à 38 m (125 pi) de la source. À l'aide d'un B127-100-H-SR, un signal de 4K/60 Hz peut être prolongé jusqu'à 15 m (50 pi) de la source.

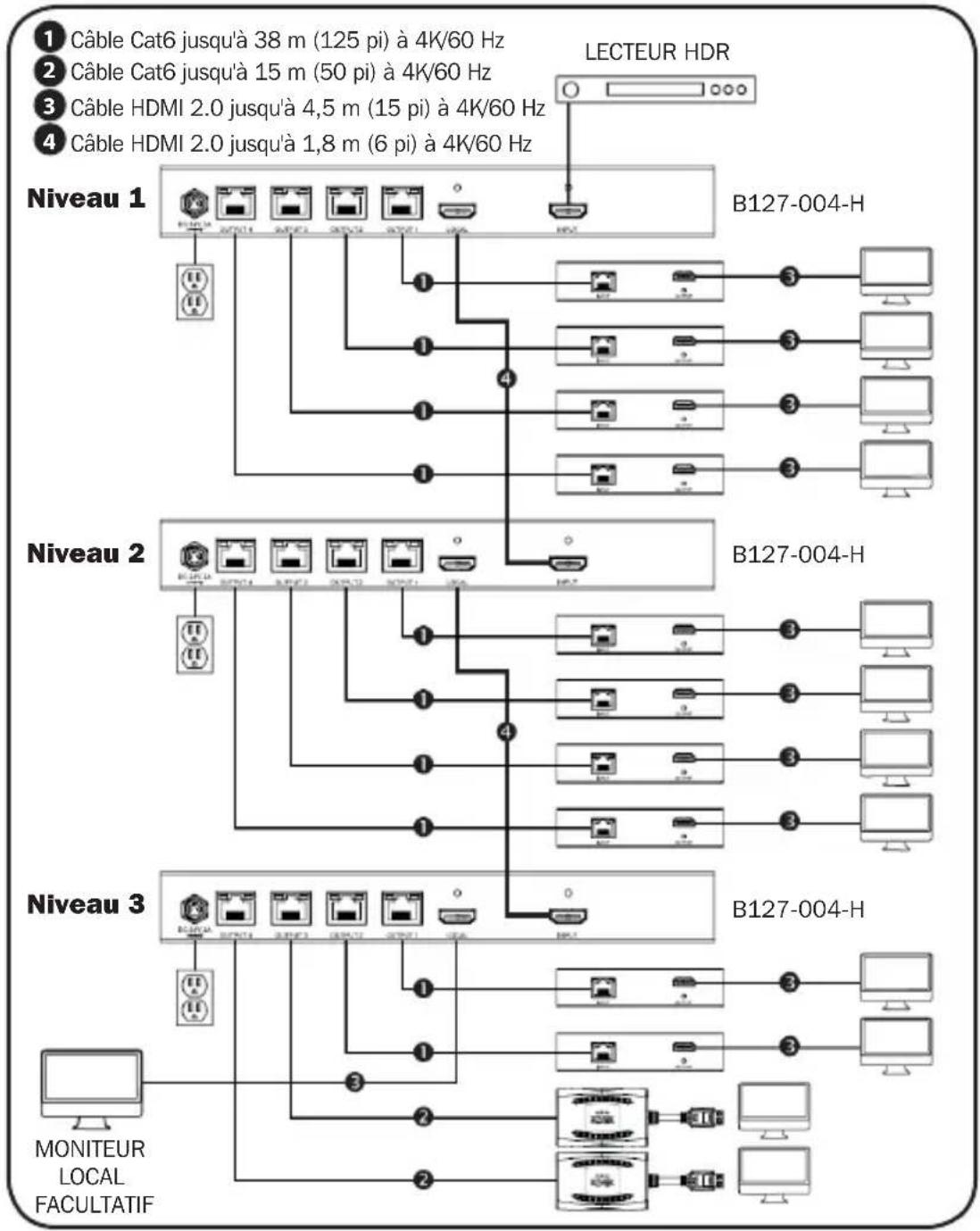

Installation d'un coupleur en guirlande (B127-004-H seulement)

1. S'assurer que tout l'équipement de l'installation — comme les télévisions, les lecteurs Blu-ray et le transmetteur — est hors tension.
2. À l'aide d'un cable HDMI 2.0 ( comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder la source HDMI au port INPUT (entrée) sur l'appareil B127-004-H.
3. À l'aide d'un cable HDMI 2.0 de 1,83 m/6 pi (comme les cables de la série P569-006-CERT ou P568-006-2A de Tripp Lite), raccorder le port LOCAL sur le B127-004-H au port INPUT (entrée) sur un second appareil B127-004-H.
4. Répéter l'étape 3 si un troisième appareil B127-004-H est connecté. Remarque: seulement trois niveaux de coupleurs peuvent être mis en cascade.
5. Facultatif : à l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port HDMI LOCAL du dernier appareil B127-004-H de l'installation.
6. À l'aide d'un cable Cat6, raccorder l'un des ports de sortie RJ45 sur les transmetteurs locaux au port d'entrée RJ45 sur un récepteur à distance B127-100-H ou B127-100-H-SR.
7. Répéter l'étape 6 pour chaque appareil à distance supplémentaire raccordé.
8. À l'aide d'un cable HDMI 2.0 (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le B127-100-H ou le B127-100-H-SR à un écran.
9. Répéter l'étape 8 pour chaque moniteur supplémentaire à raccorder à un récepteur à distance.
10. Mettre tous les écrans connectés sous tension.

Installation d'un coupleur en guirlande (B127-004-H seulement)

1. Brancher l'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) s'allumera pour indiquer que l'appareil est alimenté par l'alimentation externe.
2. Répéter l'étape 11 pour chaque appareil B127-004-H supplémentaire de la guirlande.
3. B127-100-H et B127-100-H-SR : les voyants à DEL vert et orange s'allumeront, avec le voyant à DEL vert indiquant que l'appareil est alimenté par le prolongateur/coupleur, et le voyant à DEL orange indiquant que l'appareil est raccordé à un appareil local sous tension via un cable Cat6.
4. Mettre la source HDMI sous tension. Les voyants à DEL RJ45 orange s'allumeront sur le B127-004-H pour indiquer que l'appareil reçoit un signal de la source. L'écran devrait MAINTENANT s'afficher sur les moniteurs connectés.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériel et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DES QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGEPARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUIS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALITE DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Rensignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (ça varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Avertissement

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien en vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
