Type de produit	Trousse de prolongateur et récepteur DisplayPort sur Cat6 avec alimentation par câble (PoC)
Marque	Tripp Lite
Modèle	B127A-1A1-BDBD
Résolution maximale	4K x 2K (3840 x 2160) @ 60 Hz
Distance maximale	70 m (230 pi) avec câble Cat6 à fils rigides 24 AWG
Connecteurs d'entrée (transmetteur)	1 x DisplayPort (entrée), 1 x HDMI (sortie locale), 1 x RJ45 (sortie Cat6), 1 x Micro-USB (USB 1.1), 2 x jack 3,5 mm (IR), 1 x Toslink (sortie audio)
Connecteurs de sortie (récepteur)	1 x DisplayPort (sortie), 1 x RJ45 (entrée Cat6), 2 x USB-A (USB 1.1), 2 x jack 3,5 mm (IR), 1 x Toslink (sortie audio)
Alimentation	Alimentation par câble (PoC) depuis le transmetteur ; adaptateur secteur externe inclus avec fiches interchangeables (NEMA, AS/NZS, BS, CEE)
Compatibilité HDCP	HDCP 2.2
Support audio	Jusqu'à 7.1 canaux avec extraction audio via Toslink
Fonctions supplémentaires	IR bidirectionnelle, USB 1.1 pour clavier/souris, égalisateur intégré (EQ), réglage automatique EDID, plug-and-play
Montage	Support mural, en bâti 19" ou sur poteau (quincaillerie incluse)
Garantie	1 an limitée
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'eau. Ne pas ouvrir le boîtier.
Pièces détachées	Adaptateurs d'alimentation interchangeables inclus. Câbles optionnels (Cat6, HDMI, DisplayPort, Toslink, Micro-USB) vendus séparément.
Informations générales	Conforme à la directive DEEE. Fabriqué sous licence Tripp Lite.

FOIRE AUX QUESTIONS - B127A1A1BDBD Tripp Lite

Comment installer le prolongateur B127A-1A1-BDBD ?

Assurez-vous que tous les appareils sont hors tension. Connectez la source DisplayPort au transmetteur avec un câble DisplayPort. Reliez le transmetteur au récepteur via un câble Cat6 (recommandé : fils rigides 24 AWG). Branchez le récepteur au moniteur avec un câble DisplayPort. Mettez les écrans sous tension, puis branchez l'adaptateur secteur au transmetteur. Enfin, allumez la source. Les voyants DEL indiquent l'état de connexion.

Quel type de câble Cat6 dois-je utiliser pour une portée maximale ?

Pour atteindre la distance de 70 m (230 pi), utilisez un câble Cat6 à fils rigides de calibre 24 AWG (ex. série N202 de Tripp Lite). Les câbles à fils torsadés ou de calibre supérieur (26 AWG) réduisent la portée.

Quelle résolution et fréquence sont supportées ?

Le prolongateur supporte une résolution 4K x 2K (3840 x 2160) à 60 Hz avec des signaux DisplayPort 1.2a. Assurez-vous que la source et le moniteur sont configurés sur 60 Hz et que le mode HDMI 2.0 (ou DP 1.2a) est activé.

Le prolongateur prend-il en charge l'audio surround ?

Oui, il supporte les systèmes audio jusqu'à 7.1 canaux. Le récepteur dispose d'une sortie Toslink pour extraire l'audio numérique vers un récepteur ou des haut-parleurs externes.

Comment utiliser la fonction IR bidirectionnelle ?

Branchez le câble IR-OUT (transmetteur) vers l'appareil à contrôler et le câble IR-IN (récepteur) vers le capteur infrarouge. Placez les capteurs en vue directe. Le signal est transmis via le câble Cat6. Réglez le commutateur DIP sur IR.

Puis-je connecter un clavier et une souris au récepteur ?

Oui, le récepteur dispose de deux ports USB-A pour périphériques USB 1.1 (clavier, souris). Connectez le transmetteur à la source via le port Micro-USB. La fonctionnalité USB est activée par le commutateur DIP.

Le récepteur nécessite-t-il une alimentation séparée ?

Non, la technologie Power over Cable (PoC) permet au récepteur d'être alimenté directement par le transmetteur via le câble Cat6. Seul le transmetteur doit être branché sur secteur.

Que faire si l'écran n'affiche aucune image ?

Vérifiez que tous les câbles sont bien connectés. Assurez-vous que la source est réglée sur 60 Hz et que le moniteur est en mode HDMI 2.0 (ou DP 1.2a). Vérifiez les voyants DEL : POWER vert, LOCAL orange, OUTPUT orange, RJ45 orange. Redémarrez les appareils.

Qu'est-ce que HDCP et le prolongateur est-il compatible ?

HDCP (High-bandwidth Digital Content Protection) est un système de protection contre la copie. Ce prolongateur est compatible HDCP 2.2, nécessaire pour lire du contenu 4K protégé (Blu-ray, streaming).

Où puis-je trouver la notice complète ?

La notice complète (56 pages) est disponible en téléchargement gratuit en format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue via le formulaire prévu.

MODE D'EMPLOI B127A1A1BDBD Tripp Lite

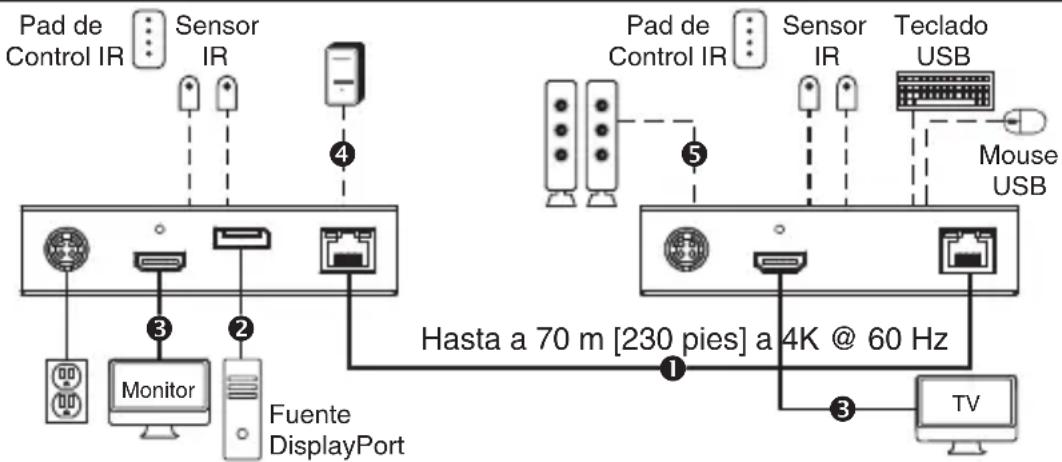

B127A-1A1-BDBH jeu d'extensor

Hasta 70 m [230 pies] Cable solido Cat6 a 4K @ 60 Hz Cable Micro USB Hasta 4.57 m [15 pies] Cable DisplayPort a 4K @ 60 Hz Cable Toslink 3 Hasta 4.57 m [15 pies] Cable HDMI 2.0 a 4K @ 60 Hz

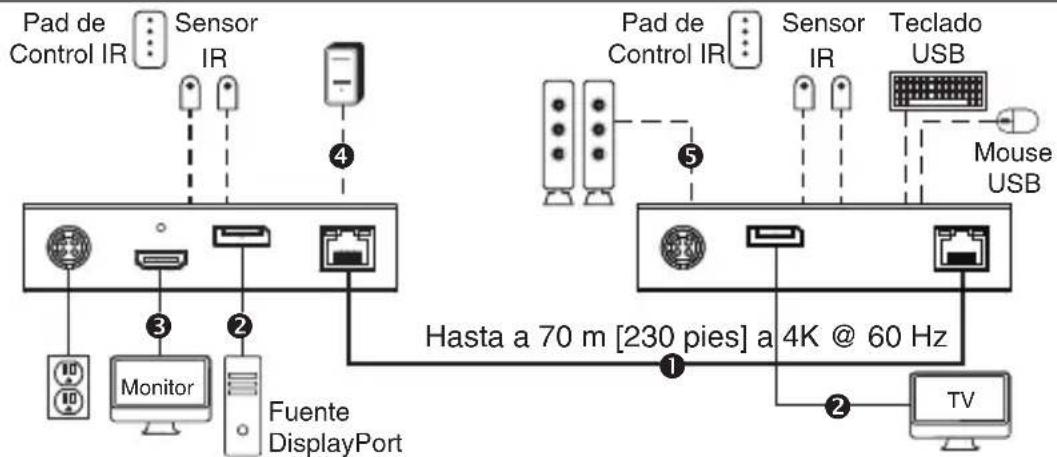

B127a-1a1-bdbd jeu d'extensor

Jusqu'à 70 m [230 pieds] Câble solide Cat6 jusqu'à 4K @ 60 Hz 4 Câbles Micro USB Jusqu'à 4.57 m [15 pieds] Câble DisplayPort jusqu'à 4K @ 60 Hz Câble Toslink Jusqu'à 4.57 m [15 pieds] Câble HDMI 2.0 jusqu'à 4K @ 60 Hz

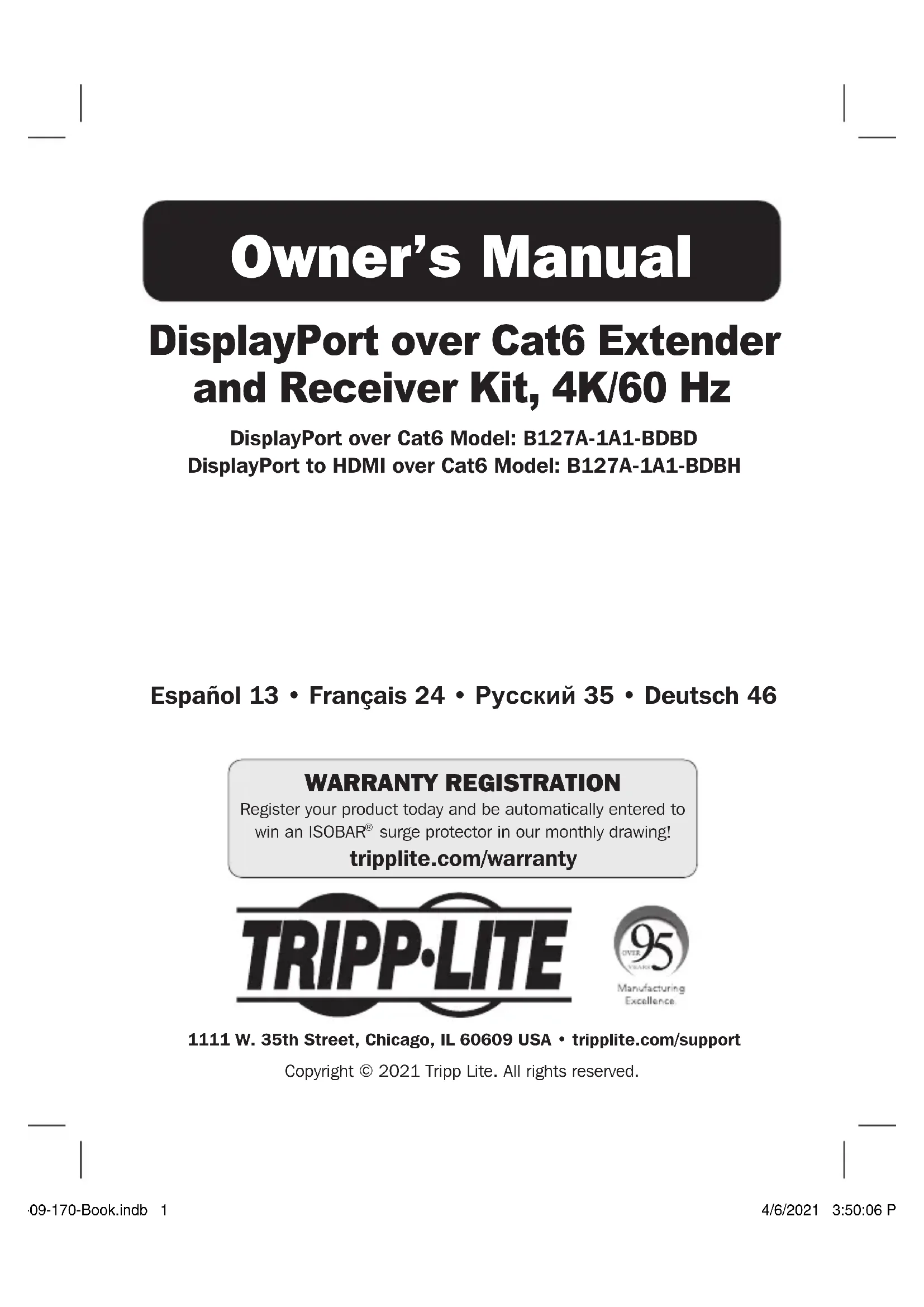

Trousse de prolongateur et récepteur displayport sur CAT6, 4k/60 Hz

Modèle DisplayPort sur Cat6 : B127A-1A1-BDBD

Modèle DisplayPort à HDMI sur Cat6 : B127A- 1A1-BDBH

Anglais 1 • Espagnol 13 • Polonais 35 • Allemand 46

D'excellence Industrielle.

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Contenu de l'emballage

• Transmetteur et récepteur
• Adaptateurs pour fiche d'alimentation externe : NEMA 1-15P Amérique du Nord ; AS/NZS 3112 Australie ; BS 1363 Royaume-Uni ; CEE 7/16 Schuko
• Quincaillerie de montage

Accessoires en option :

Cordons de raccordement à fils rigides 24 AWG Cat6 de la série N202 Cables HDMI 2.0 haute vitesse de la série P569-XXX-CERT ou P568-XXX-2A - Câbles DisplayPort de la série P580 avec loquets

B127A-1A1-BDBH

• Trousse de prolongateur de DisplayPort 1.2a à HDMI sur Cat6 avec alimentation par câble (PoC)
• Permet de prolonger un signal de 4K x 2K (3 840 x 2 160) @ 60 Hz, comme précisé dans HDMI 2.0, jusqu'à 70 m (230 pi) de la source. Le port HDMI local intégré prend en charge un signal de 4K @ 60 Hz.
• Le récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prénd en charge les systèmes ambiophoniques jusqu'à 7.1 canaux
• Le récepteur est doté d'un port Toslink intégré pour la fonction d'extraction audio. Compatible HDCP 2.2
• Prêt à l'emploi - aucun logiciel ou lecteur requis
• Prend en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la sélection du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bati ou sur un poteau

B127A-1A1-BDBD

• Trousse de prolongateur et de récepteur de DisplayPort 1.2a sur Cat6 avec alimentation par câble (PoC)
• Prolonge un signal 4K x 2K (3 840 x 2 160 @ 60 Hz) jusqu'à 70 m (230 pi) de la source
• Le port HDMI local intégré prend en charge des résolutions de 4K x 2K (3 840 x 2 160) @ 60 Hz.
• Le récepteur à distance compte un égalisateur (EQ) intégré et un réglage automatique de l'image EDID.
• Prend en charge les systèmes ambiophoniques jusqu'à 7.1 canaux. Le récepteur est doté d'un port Toslink pour l'extraction audio.
• Préserve les numéros à l'identique. Prise en charge DisplayPort 1.2a et compatible HDCP 2.2
• Prêt à l'emploi - aucun logiciel ou lecteur requis
• Prend en charge IR bidirectionnelle et la fonction USB 1.1 par le biais de la sélection du commutateur DIP
• Inclut la quincaillerie de montage qui permet au transmetteur local et au récepteur à distance d'être installés au mur, ou montés dans un bâti ou sur un poteau

Clause de non-responsabilité

Avant l'installation, vérifier les paramètres suivants de la ou des sources et de la télévision/du ou des moniteurs :

1. Configurer pour afficher 60Hz. Réverifier les réglages de l'usine au cas où le réglage par défaut est configuré à une fréquence moindre (Hz) que celle annoncée.
2. S'assurer que le réglage d'entrée du moniteur est configuré à HDMI 2.0. Certains écrans peuvent avoir un réglage par défaut configuré à HDMI 1.4

Remarque : Cela est important seulement pour le modèle B127A-1A1-BDBH; le modèle B127A-1A1-BDBD nécessitera les réglages DP 1.2a.

1. Vérifier que la fonctionnalité HDR du moniteur est activée. Cette fonctionnalité peut être désactivée comme paramètre d'usine pour certains écrans.
2. Vérifier si le réglage Ultra HD (UHD) Deep Color (couleur foncée ultra-haute définition) est activé sur la télévision/le moniteur. Confirmer avec le fabricant de la télévision/du moniteur quels ports HDMI prennent en charge UHD Deep Color (couleur foncée ultra-haute définition).

Remarque: Seulement pour le modèle B127A-1A1-BDBH.

1. Vérifier le commutateur DIP USB/IR pour s'assurer que le réglage par défaut est configuré à « IR »

Remarque : Pour raccorder un moniteur local à l'installation, le réglage UHD Deep Color peut devoir être désactivé sur la télévision/le moniteur local(e) (selon la marque/le modèle) pour obtenir une résolution de 4K 60 Hz.

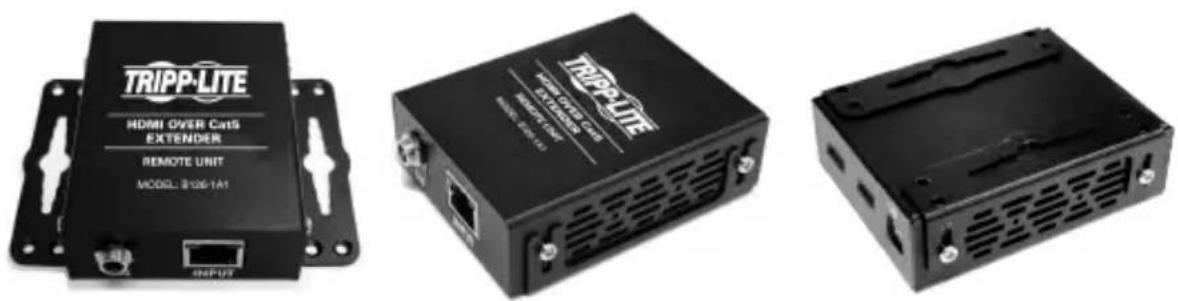

Instructions de montage

Le B127A-1A1-BDBH et le B127A-1A1-BDBD incluent la quincaillerie de montage qui permet différentes méthodes de montage. Les images suivantes illustrent comment les supports de montage inclus peuvent être fixés pour différentes installations.

Remarque: Le modèle illustré sur les images ci-dessous est pour des fins d'illustration uniquement. Le produit peut varier selon le numéro de modèle, la taille ou l'orientation des ports. Les options de montage pour tous les appareils sur IP sont les mêmes.

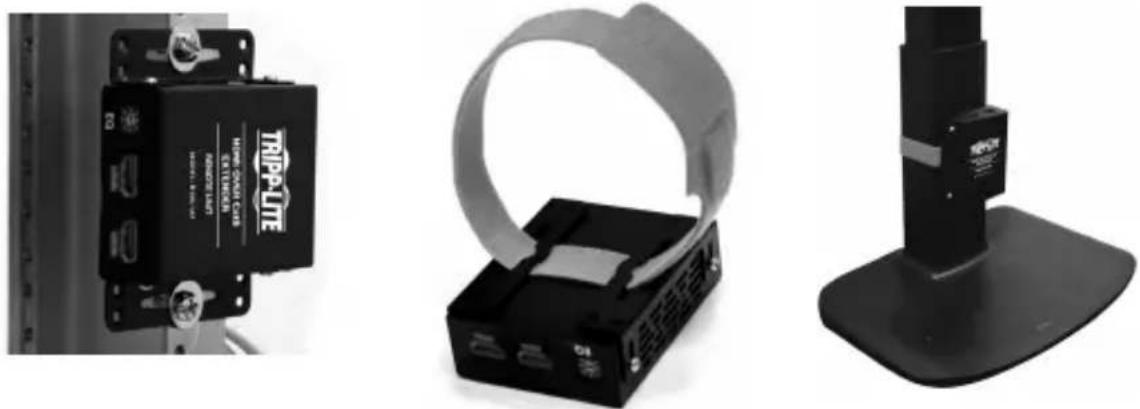

Montage mural

Montage en bâti de 48,3 cm (19 po) Montage sur poteau

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG inférieur.
3. Le diagramme d'installation illustre un appareil B127A-1A1-BDBH.
4. Aucune alimentation externe n'est requise pour les récepteurs en raison de la technologie par câble (PoC) incorporée aux transmetteurs.

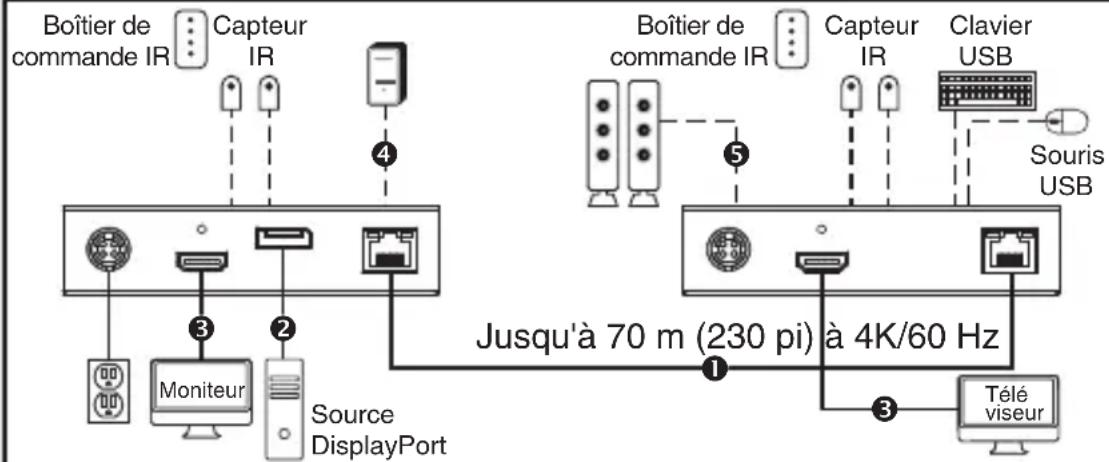

B127A-1A1-BDBH trousse de prolongateur

Jusqu'à 70 m (230 pi) Câble à fils rigides Cat6 à 4K/60 Hz Câble Micro-USB Jusqu'à 4,6 m (15 pi) Câble DisplayPort à 4K/60 Hz Câble Toslink Jusqu'à 4,6 m (15 pi) Câble HDMI 2.0 à 4K/60 Hz

LOCAL/TRANSMETTEUR DISTANCE/RÉCEPTEUR

1. S'assurer que tout l'équipement de l'installation — comme les moniteurs, la source DisplayPort et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide d'un cable DisplayPort, raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local.
2. Facultatif pour le B127A-1A1-BDBH: À l'aide d'un cable HDMI (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), connecter un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur B127A-1A1-BDBH local.
3. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un cable HDMI (comme les cables de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder le port HDMI du récepteur à un moniteur.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher la source d'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Le voyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation locale. Le voyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.

Remarque: L'adaptateur d'alimentation externe peut être branché dans le transmetteur ou le récepteur.

1. Mettre la source DisplayPort sous tension. Le voyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
2. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur.

Remarques :

1. Effectuer un essai pour s'assurer que l'ensemble de l'installation fonctionne correctement avant de tirer les câbles à travers les plafonds/murs.
2. Pour obtenir la distance et la performance maximales, utiliser un cable Cat6 à fils rigides 24 AWG. L'utilisation d'un cable à fils à toron Cat6 ou d'un cable dont le calibre (AWG) est supérieur à 24 AWG donnera lieu à une distance d'extension plus courte. Un cable dont le calibre est supérieur, comme 26 AWG, a une capacité de transmission plus limitée qu'un cable dont le calibre est inférieur. Tous les cables Cat6 de la série N202 Tripp Lite sont faits de câblage à fils rigides de 24 AWG inférieur.
3. Le diagramme d'installation illustre un appareil B127A-1A1-BDBD.
4. Aucune alimentation externe n'est requise pour les récepteurs en raison de la technologie par câble (PoC) incorporée aux transmetteurs.

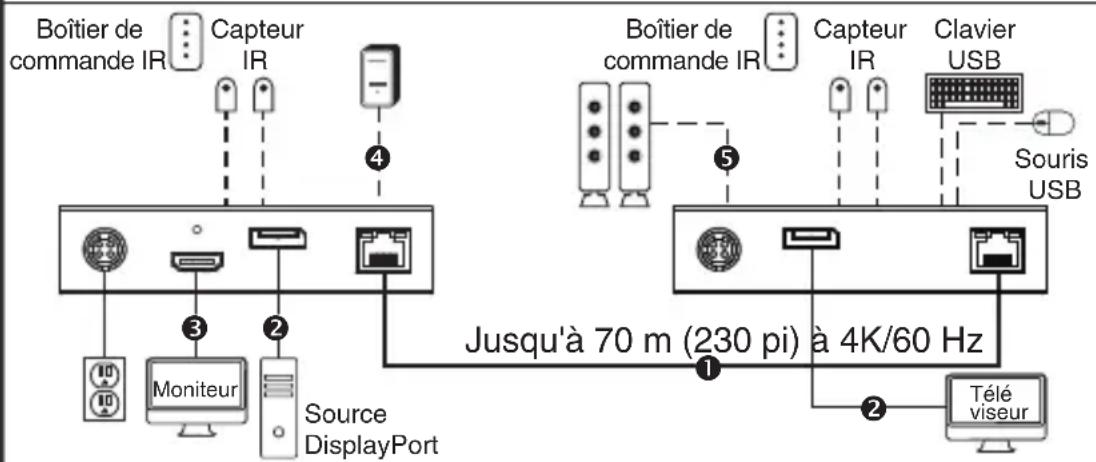

B127A-1A1-BDBD trousse de prolongateur

1 Jusqu'à 70 m (230 pi) Câble à fils rigides Cat6 à 4K/60 Hz 4 Cable Micro-USB Jusqu'à 4,6 m (15 pi) Câble DisplayPort à 4K/60 Hz Câble Toslink 3 Jusqu'à 4,6 m (15 pi) Cable HDMI 2.0 à 4K/60 Hz

LOCAL/TRANSMETTEUR DISTANCE/RÉCEPTEUR

1. S'assurer que tout l'équipement de l'installation — comme les moniteurs, la source DisplayPort et le transmetteur — est hors tension.

Installation de la trousse du prolongateur standard

1. À l'aide d'un cable DisplayPort, raccorder la source DisplayPort au port INPUT (entrée) sur le transmetteur local.
2. À l'aide d'un cable HDMI ( comme les câbles de la série P569-XXX-CERT ou P568-XXX-2A de Tripp Lite), raccorder un moniteur local au port LOCALOUT (sortie locale) sur le transmetteur local B127A-1A1-BDBD.
3. À l'aide d'un cable Cat6, raccorder le port RJ45 sur le transmetteur local au port RJ45 sur le récepteur à distance.
4. À l'aide d'un cable DisplayPort, raccorder le port DisplayPort du récepteur à distance à un moniteur.
5. Mettre les téléviseurs/moniteurs connectés sous tension. Le voyant à DEL LOCAL (orange) s'allumera pour indiquer que le port local a été connecté à un écran.
6. Brancher la source d'alimentation externe au transmetteur local et le brancher à une prise murale disponible ou (facultatif) à un parasurtenseur, une unité de distribution de puissance (PDU) ou un onduleur Tripp Lite. Levoyant à DEL POWER (alimentation) (vert) sur le transmetteur local s'allumera pour indiquer que l'appareil est alimenté par l'alimentation locale. Levoyant à DEL POWER (alimentation) (vert) sur le récepteur à distance s'allumera pour indiquer que l'appareil est alimenté par le transmetteur local par le biais de la technologie PoC.
7. Mettre la source DisplayPort sous tension. Le voyant à DEL OUTPUT (sortie) (orange) s'allume sur le transmetteur pour indiquer qu'un signal est reçu de la source.
8. Le voyant à DEL RJ45 (orange) s'allumera sur le transmetteur local et le récepteur à distance pour indiquer qu'un signal est reçu de la source vers l'écran. L'écran devrait maintenant s'afficher sur le moniteur.

Commande usb/ir/toslink

La trousse du prolongateur fournit les contrôles fonctionnels suivants :

• USB 1.1 - Une entrée USB Micro-B au niveau du transmetteur, sorties doubles USB-A au niveau du récepteur
• IR bidirectionnelle - Prises doubles de 3,5 mm au niveau du transmetteur et du récepteur
• Sortie Toslink au niveau du récepteur et de l'émetteur-récepteur

(facultatif) Raccorder le cable IR-OUT inclus au port IR-OUT du transmetteur. Placer le capteur sur le cable IR-OUT dans un espace dégagé à la vue de l'appareil étant contrôle. Raccorder ensuite le cable IR-IN inclus au port IR-IN du récepteur. Le cable IR-IN communiquera la commande voulue via le cable IR-OUT du transmetteur.

Remarque: Le cable IR-OUT reçoit le signal de la télécommande et l'envoie à l'appareil étant contrôle (p. ex. lecteur Blu-ray ^TM ).

(facultatif) À l'aide d'un câble USB Micro-B fourni par l'utilisateur (comme un câble USB de la série U050-XXX de Tripp Lite), raccorder le port Micro-B du transmetteur. Raccorder ensuite un clavier et une souris aux ports USB-A disponibles sur le récepteur.

(facultatif) Connecter un cable Toslink ( comme les cables de la série A102-XXM de Tripp Lite) à un ensemble de haut-parleurs, un récepteur audio ou autre système audio doté de sorties numériques Toslink.

Garantie limitée de 1 an

TRIPP LITE garantit que ses produits sont exempts de vices de matériel et de fabrication pendant une période d'un (1) an à partir de la date d'achat initiale. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir une réparation sous la présente garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (RMA) auprès de TRIPP LITE ou d'un centre de réparation reconnu par TRIPP LITE. Les produits doivent être retournés à TRIPP LITE ou à un centre de réparation reconnu par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRESENTES, TRIPP LITE N'EMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTS DE QUALITE COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÉTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPEÇIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÉME SI AYANT ÉTÉ AVISEE DE L'EVENTUALité DE TELS DOMMAGES. Plus précisé, TRIPP LITE ne pourrait être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

Rensignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

D'envoyer l'équipement usage au recyclage pourvu qu'il soit remplacé par un équipement équivalent (ela varie selon les pays)

• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Avertissement

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
