MANUAL DE USUARIO B127A1A1BDBD Tripp Lite

Manual del Propietario

Juego Extensor y Receptor DisplayPort sobre Cat6, 4K @ 60 Hz

Modelo DisplayPort sobre Cat6: B127A-1A1-BDBD
Modelo DisplayPort a HDMI sobre Cat6: B127A-1A1-BDBH

English 1 • François 24 • Pycckn 35 • Deutsch 46

Excelencia en Manufactura.

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Contenido del Empaque

• Unidades Transmisoras y Receptoras
• Adaptadores de Clavija para Fuente de Alimentacion Extera: NEMA 1-15P Norteamérica; AS/NZS 3112 Australia; BS 1363 Reino Unido; CEE 7/16 Schuko
• Accesorios de Instalación

Accesorios Opcionales:

• Cables Patch Cat6 de Alambre Sólico 24 AWG de la Serie N202
• Cables HDMI 2.0 de Alta Velocidad Serie P569-XXX-CERT o P568-XXX-2A
• Cables de seguridad DisplayPort de la Serie P580

Characteristicas del Producto

B127A-1A1-BDBH

• Alimentación por Cable [PoC] DisplayPort 1.2a a HDMI sobre Cat6 Juego de Extensor
• Extienda una postal 4K × 2K (3840 x 2160) @ 60 Hz, como se especifica en HDMI 2.0, hasta 70 m [230 pies] de la fuente.
• El puerto HDMI local incorporado soporta una seals 4K @ 60 Hz
• Launidad receptora remota cuenta con un control de ecualización [EQ] incorporedo y ajuste deImagen EDID automatico
• Soporta audio de sonido envolvente de hasta 7.1 canales
• El receptor cuenta con un puerto Toslink incorporable para la funciona de extracción de audio
• Compatible con HDCP 2.2
• Conectar y Usar - no require software ni controladores
• Soporte IR bidirectional y funciona USB 1.1 mediante selección de switch para configuración [DIP]
• Incluye accesos de instalacion que permiten instalar en la pared, instalar en rack o instalar en poste tanto las unidades Transmitoras locales como las receptoras remotas

Characteristicas del Producto

B127A-1A1-BDBD

• Juego extensor y receptor DisplayPort 1.2a sobre Cat6 con Alimentacion por Cable [PoC]
• Extende una senal de 4K x 2K (3840 x 2160) @ 60 Hz hasta a 70 m [230 pies] de la fuente
• El puerto HDMI local incorporeal soporta resolutions 4K x 2K (3840 x 2160) @ 60 Hz
• Launidad receptora remota cuenta con control de ecualización incorporeal (EQ) y ajuste de laImagen de EDID de audio
• Soporta audio de sonido envolvente de hasta 7.1 canales
• El receptor cuenta con un puerto Toslink para extracción de audio
• Soporta DisplayPort 1.2a y es compatible con HDCP 2.2
• Conectar y Usar - no requiere software ni controladores
• Soporte IR bidirectional y funciona USB 1.1 mediante selección de switch para configuración [DIP]
• Incluye los accesos de instalación que permitte instalar las unidades transmisora local y receptora remota en rack, en la pared o en poste.

Limitación de Responsabilidad

Antes de la instalación, revise los siguientes ajustes de su(s) fuente(s) y Televisores o Monitor(es):

1. Configure para visualizar 60Hz . Revise la configuración de fabrica, en caso de que está configurado el valor predeterminado para una Frequencia (Hz) menor que la announcements.

2. Asegurar de que el valor de entrada de su monitor está configurado a HDMI 2.0. Algunas pantallas peuvent tener una configuración predeterminada a HDMI 1.4

Note: Este es solo importante para el modelo B127A-1A1-BDBH; El B127A-1A1-BDBD nécessitará parámetros DP 1.2a.

1. Verifique que su monitoronga habitilitada la referencia HDR. Algunas pantallas peuvent tener esta referencia deshabilitada como configuracion de fabrica.

2. Verifique que la Configuración de Color Verdadero Ultra HD [UHD] está habitada en su televisor o monitor. Confirme con el fabricante de su televisor o monitor que puertos HDMI soportan Color Verdadero UHD.

Note: Solo para el modelo B127A-1A1-BDBH.

1. Revise el switch para configuración [DIP] USB / IR, ya que la configuración predeterminada está configurada en "IR".

Note: Para conectar un monitor local a su instalacion, pueda ser requisite deshabilitar el ajuste de Color Verdadero UHD en su televisor o monitor local (dependiendo de lamarca y modelos) para lograr la resolution 4K @ 60Hz.

Instrucciones de Instalacion

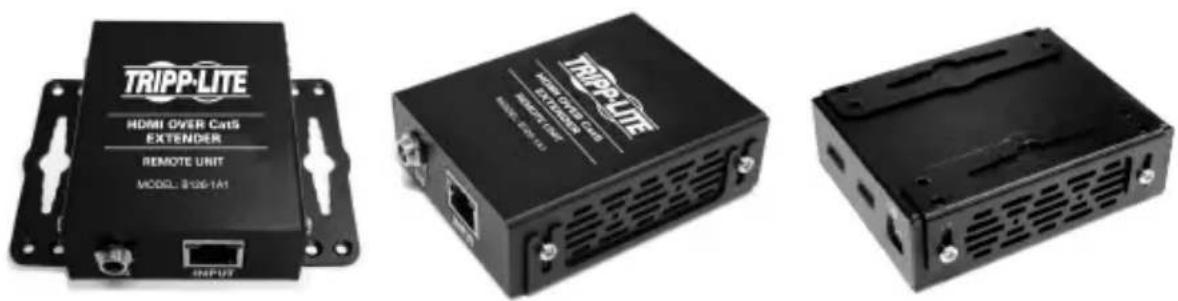

El B127A-1A1-BDBH y el B127A-1A1-BDBD incluyen accesorios de instalación que permiten una gran variedad de métodos de instalación. Las siguientes imagenes ilustran como你能 Fijiarse los soportes de instalación incluidos para las différentes instalaciones.

Note: El modelo做不到 en las imagenes de abajo es solo para fines ilustrativos. Su producto可以选择 variar según el número de modelos,ullan u orientación del puerto. Las options de instalación para todas las unidades sobre IP son las mismas.

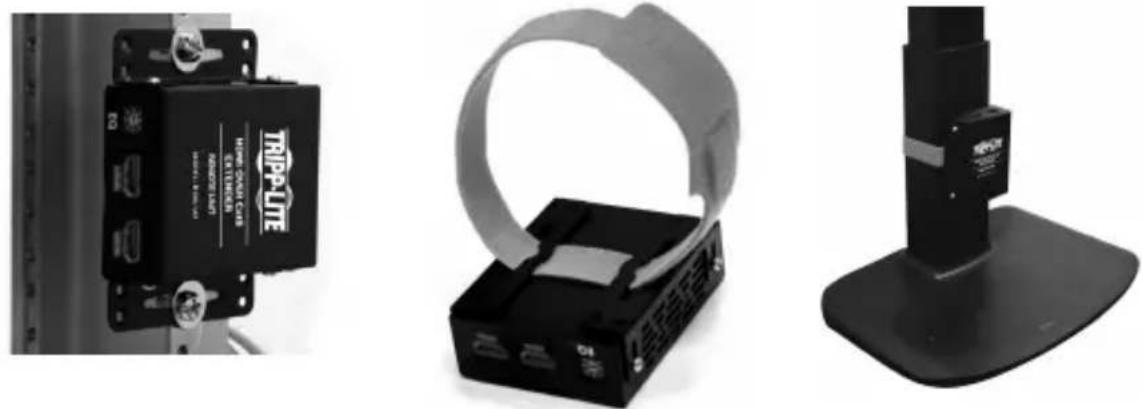

Instalación en la Pared

Instalación en rack de 19" Instalación en poste

Instalación Estándar del Juego Extensor

Modelo B127A-1A1-BDBH

Notas:

1. Haga pruebas para asegurar de que toda la instalacion trabaje correctamente antes de tender los cables a工程技术 y paredes.
2. Para encontrar la distancia y rendimientoolestimos,use un cable Cat6 con conductores de alambre solido 24 AWG cable. El uso de cable Cat6 de alambre trenzado o cable con un numero de tamanode calibre (AWG) superior a 24 AWG dará como resultado una distancia de extension,mas corta. Un cableado de numero mayorde calibre, como 26 AWG, tienecapacidad de transmisiónmas limitada que el cableado de menor calibre 24 AWG. Todos los cables Cat6 de la Serie N202 de Tripp Lite estan hechos con cableado de alambre solido calibre 24 AWG.
3. El diagrama de instalacion muestra una unidad B127A-1A1-BDBH.
4. No es necesaria alimentacion externa para las unidades receptoras remotas bajo a la Tecnologia PoC incorpora de las unidades transmisoras.

LOCAL / TRANSMISOR REMOTO / RECEPTOR

1. Asegúrese de que todos los equipos en la instalación—como monitores, la fuente DisplayPort y el transmisor—estén apagados.

Instalación Estándar del Juego Extensor

1. Usando un cable DisplayPort, conecte la fuente DisplayPort al puerto INPUT en launidad transmisora local.
2. Ooptional para el B127A-1A1-BDBH: Usando un cable HDMI (como los cables Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), connecte un monitor local al puerto LOCALOUT en launidad transmisora B127A-1A1-BDBH local.
3. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
4. Usando un cable HDMI (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A de Tripp Lite), connecte el puerto HDMI de launidad receptora remota a un monitor.
5. Encienda susTelevisores ymonitores conectados.ElLEDLOCAL (naranja)se iluminaraparaindicarquepuerto localha sidoconectadoauna pantalla.
6. Conecte la fuente de alimentación externa incluida a launidad transmisora local y enchufela en un tomacorriente de pared o (optional) Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] Sistema de Respaldo Ininterruptible [UPS] de Tripp Lite. El LED POWER (Verde) en launidad transmisora local se iluminará para indicar que launidad está recibiendo energia de la fuente de alimentación externa. El LED POWER (Verde) en launidad receptora remota se iluminará para indicar que launidad está recibiendo energia de launidad transmisora local mediante技术和 Tecnología PoC. Nota: El adaptor de alimentación externa pueda enchufarse en launidad transmisora o receptora.
7. Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en launidad transmisora local se iluminará para indicar que se recibe una Alertsa de la fuente.
8. El LED RJ45 (naranja) se iluminará en el transmisor local y en las unidades receptoras remotas para indicar que se está recibiendo una señal desde la fuente a la pantalla. Ahora se debe做不到ar la pantalla en el monitor conectado monitor.

Instalación Estándar del Juego Extensor

Modelo B127A-1A1-BDBD

Notas:

1. Haga pruebas para asegurar de que toda la instalacion trabaje correctamente antes de tender los cables a工程技术 y paredes.
2. Para encontrar la distancia y rendimientoolestimos,use un cable Cat6 con conductores de alambre solido 24 AWG cable.El uso de cable Cat6 de alambre trenzado o cable con un numero de tamanode calibre (AWG) superior a 24 AWG dará como resultado una distancia de extension masorta.Un cableado de numero mayorde calibre,como 26 AWG,tiene calidad de transmisiónmaslimitadaque el cableado de menor calibre 24 AWG.Todos los cables Cat6 de la Serie N202 de Tripp Lite estan hechos con cableado de alambre solido calibre 24 AWG.
3. El diagrama de instalacion muestra una unidad B127A-1A1-BDBD.
4. No esnecessary alimentacion externa para las unidades receptoras remotas bajo a la Tecnologia PoC incorpora da en las unidades transmisoras.

LOCAL / TRANSMISOR REMOTO / RECEPTOR

1. Asegúrese de que todos los equipos en la instalación—como monitores, la fuente DisplayPort y el transmisor—estén apagados.

Instalación Estándar del Juego Extensor

1. Usando un cable DisplayPort, conecte la fuente DisplayPort al puerto INPUT en launidad transmisora local.
2. Usando un cable HDMI (como los cables de la Serie P569-XXX-CERT o P568-XXX-2A), conecte un monitor local al puerto LOCALOUT en la unidad transmisora local B127A-1A1-BDBD.
3. Usando cable Cat6, conecte el puerto RJ45 en la unidad transmisora local al puerto RJ45 en la unidad receptora remota.
4. Usando un cable DisplayPort, conecte el puerto DisplayPort de launidad receptora remota a un monitor.
5. Encienda susTelevisores ymonitores conectados.ElLEDLOCAL (naranja se iluminaraparaindicarequepuerto localha sidoconectaraouna pantalla.
6. Connecte la fuente de alimentación externa incluida a launidad transmisora local y enchufela en un tomacorriente de pared o (optional) Supresor de Sobretensiones, Unidad de Distribución de Energía [PDU] Sistema de Respaldo Ininterrupible [UPS] de Tripp Lite. El LED POWER (Verde) en launidad transmisora local se iluminará para indicar que launidad está recibiendo energia de la fuente de alimentación externa. El LED POWER (Verde) en launidad receptora remota se iluminará para indicar que launidad está recibiendo energia de launidad transmisora local mediante技术和 Tecnología PoC.
7. Encienda la fuente de DisplayPort. El LED OUTPUT (naranja) en la unidad transmisora local se iluminará para indicar que se recibe una sealsl de la fuente.
8. El LED RJ45 (naranja) se iluminará en el transmisor local y en las unidades receptoras remotas para indicar que se está recibiendo una sealsal desdela fuentea la pantalla.Ahora se debe做不到ra pantalla en el monitor connectado monitor.

Controles USB / IR / Toslink

El juego extensor proportora lo sicomponentes controles functionales:

• USB 1.1 - Una entrada USB Micro B en el transmisor, dossonian USB A en el receptor
• IR Bidireccional - Conectores dobles de 3.5 mm en el transmisor y receptor
• Salida Toslink en el receptor y transceptor

(Optional) Conecte el cable IR-OUT incluido al puerto IR-OUT en launidad transmisora. Coloque el sensor en el cable de IR-OUT en una zona sin obstrucciones bajo de la linea de visión del dispositivo controlado. Luego conecte el cable IR-IN incluido al puerto IR-IN de launidad receptora. El cable IR-IN comunicará el commando deseada mediante el cable IR-OUT del(transmisor).

Nota: El cable IR-OUT recibe la senal desde el control remoto y la envia al dispositivo que se controla (p.e. reproductor de Blu-ray™, etc.).

(Optional) Con un cable USB Micro B suministrado por el usuario (como El cable USB Serie U050-XXX de Tripp Lite), connecte el puerto Micro B del(transmisor. Entonces connecte un teclado y mouse en los puertos USB A disponibles en launidad receptora.

(Optional) Conecte un cable Toslink (como los cables de la Serie A102-XXM de Tripp Lite) a un jeu de bocinas, un receptor de audio uOTHERSistema de audio equipado consonianas digitales Toslink.

Garantía

Garantía Limitada por 1 Ano

TRIPP LITE garantiza que este producto no presenta defectos de materiales ni de mano deobra por un periodo de un (1) ano a partir de la Fecha de compra inicial. La obligation TRIPP LITE bajo this guarantia está limitada a la reparacion o reemplazo (a su entera disreciun) de qualquer producto defectuoso. Para obtener serviceo bajo this guarantia, debe obtener un numero de Autorizacion de Devoluncion de Mercancia [RMA] de TRIPP LITE o de un centro de serviceo autorizzato de TRIPP LITE. Los productos deben ser regresados a Tripp Lite o un Centro de Servicio Autorizzato de Tripp Lite con los cargos del transporte prepagados y deben estar accompaniesados por una breve descripcion del problemaencion y un comprobante de la fecha y el lugar de compra. esta garantia no se aplica a equipos que hayan sido danados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de una forma.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO OFRECE GARANTIAS EXPRESAS O IMPLICITAS, INCLUDEAS LAS GARANTIAS DE COMERCIABILIDAD Y ADECUACION PARA UN DETERMINADO PROPENSITY. Algunos Estados no permiten la limitacion o exclusion de garantias implicitas; por lo tanto, las limitaciones o exclusiones antes mentionadas peuvent no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGUN CASO TRIPP LITE SERA RESPONSABLE POR DANOS DIRECTOS, INDIRECTOS, ESPECIALNES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE Este PRODUCTO, INCLUSO SI SE ADVIERTE DE LA POSIBILIDAD DE TALES DANOS. Especialmente, TRIPP LITE no es responsable por ningún costo, como perdida de Utilities o ingresos, perdida de equipo, perdida del uso de equipos, perdida de software, perdida de datos, costos de substitutos, reclamaciones de terceros o de other tipo.

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos [WEEE] y regulaciones aplicables, cuando los clientezs adquieren un equipo elctrico y electrono novo de Tripp Lite estaon obligados a:

• Enviar el equipo bajo fines de reciclaje bajo la modalidad de uno por uno, semejante por semejante (esto varia de un País a除外)
• Devolver el equipo nuevo para reciclaje una vez que finalmente quede en desuso

ADVERTENCIA

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afecte significativamente su seguridad o efectividad.

Tripp Lite tiene una的政治a de mayor continua. Las specifications estan susetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.
