Type de produit	Panneau de brassage MPO/MTP monomode pour architecture spine-and-leaf
Modèle	N48LSS-32X32
Format	1U (48,26 cm de largeur standard EIA)
Type de connecteurs	MPO/MTP (ports spine avant et leaf arrière)
Nombre de ports	32 ports (16x16 en configuration) ou 32x32 selon modèle
Alimentation	Aucune (dispositif passif)
Fonction principale	Remplacement d'un raccordement croisé MPO/MTP à LC, gestion des câbles spine-and-leaf
Système de gestion des câbles	Avant et arrière, avec porte et supports orientables
Installation	Montage en bâti 19 pouces avec supports latéraux extensibles
Entretien et nettoyage	Nettoyage régulier des connecteurs optiques avec kit adapté
Sécurité	Usage conforme aux instructions ; ne pas utiliser pour des dispositifs de survie
Pièces détachées et réparabilité	Aucune pièce détachable ; réparation par remplacement du panneau
Garantie	Garantie à vie limitée (réparation ou remplacement)
Température de fonctionnement	0 à 50 °C (estimation pour équipement passif)
Humidité relative	5 à 95 % sans condensation (estimation)

FOIRE AUX QUESTIONS - N48LSS32X32 Tripp Lite

Quelle est la différence entre les modèles N48LSS-16X16 et N48LSS-32X32 ?

Le modèle N48LSS-16X16 dispose de 16 ports spine et 16 ports leaf (total 32), tandis que le N48LSS-32X32 en a 32 de chaque côté (total 64). Vérifiez vos besoins en densité de ports.

Ce panneau est-il compatible avec des câbles MPO de type multimode ?

Non, ce modèle est spécifiquement conçu pour les câbles monomode (singlemode). L'utilisation de câbles multimode peut entraîner des pertes de signal.

Comment installer le panneau dans un bâti ?

Prolongez les supports latéraux avant et arrière, fixez-les avec les vis fournies, puis montez le panneau dans un bâti standard de 19 pouces (48,26 cm) et serrez les vis de fixation.

Puis-je utiliser ce panneau pour une architecture autre que spine-and-leaf ?

Bien que conçu pour l'architecture spine-and-leaf, il peut être utilisé dans d'autres configurations en respectant les orientations des ports (spine avant, leaf arrière).

Comment nettoyer les connecteurs MPO/MTP ?

Utilisez un kit de nettoyage pour connecteurs optiques avec des lingettes sans peluche et un embout adapté aux connecteurs MPO. Évitez tout contact avec les pistes.

Y a-t-il des pièces d'usure à remplacer ?

Ce panneau ne contient aucune pièce d'usure ou consommable. Les connecteurs doivent être protégés de la poussière par les capuchons fournis.

Quelle est la garantie de ce produit ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. En cas de problème, contactez le support pour un remplacement.

Puis-je monter le panneau dans une position autre que horizontale ?

Le panneau est conçu pour un montage horizontal en bâti. Un montage vertical n'est pas recommandé car cela pourrait affecter la gestion des câbles.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme pour les vis de fixation et éventuellement d'une clé Allen pour les supports si fournie.

Comment identifier le sens des ports spine et leaf ?

Les ports spine sont situés à l'avant du panneau (vers l'utilisateur), tandis que les ports leaf sont à l'arrière. Reportez-vous aux étiquettes sur le panneau.

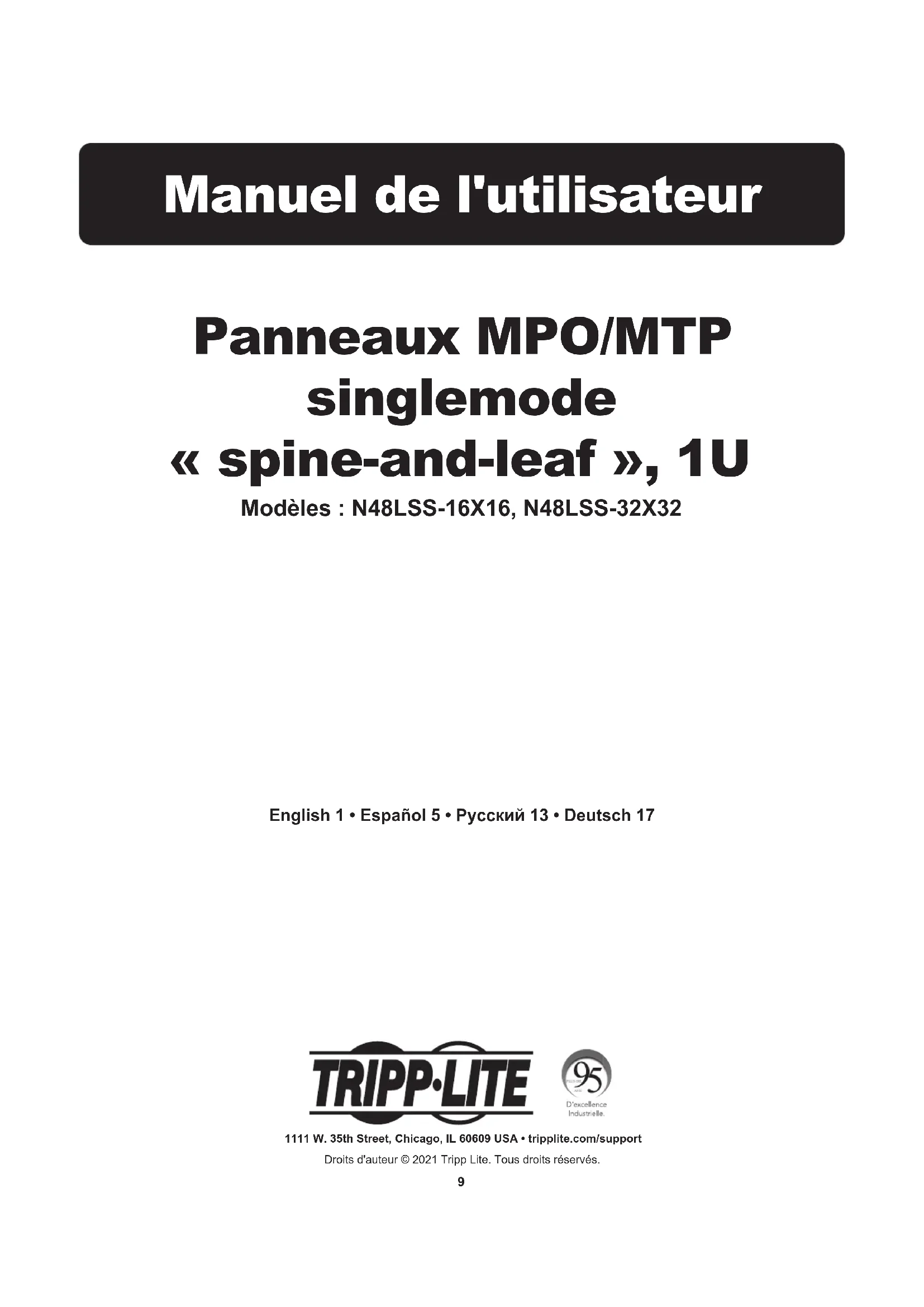

MODE D'EMPLOI N48LSS32X32 Tripp Lite

Panneaux mpo/mtp singlemode « spine-and-leaf », 1U

Modèles : N48LSS-16X16, N48LSS-32X32

TRIPP·LITE

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

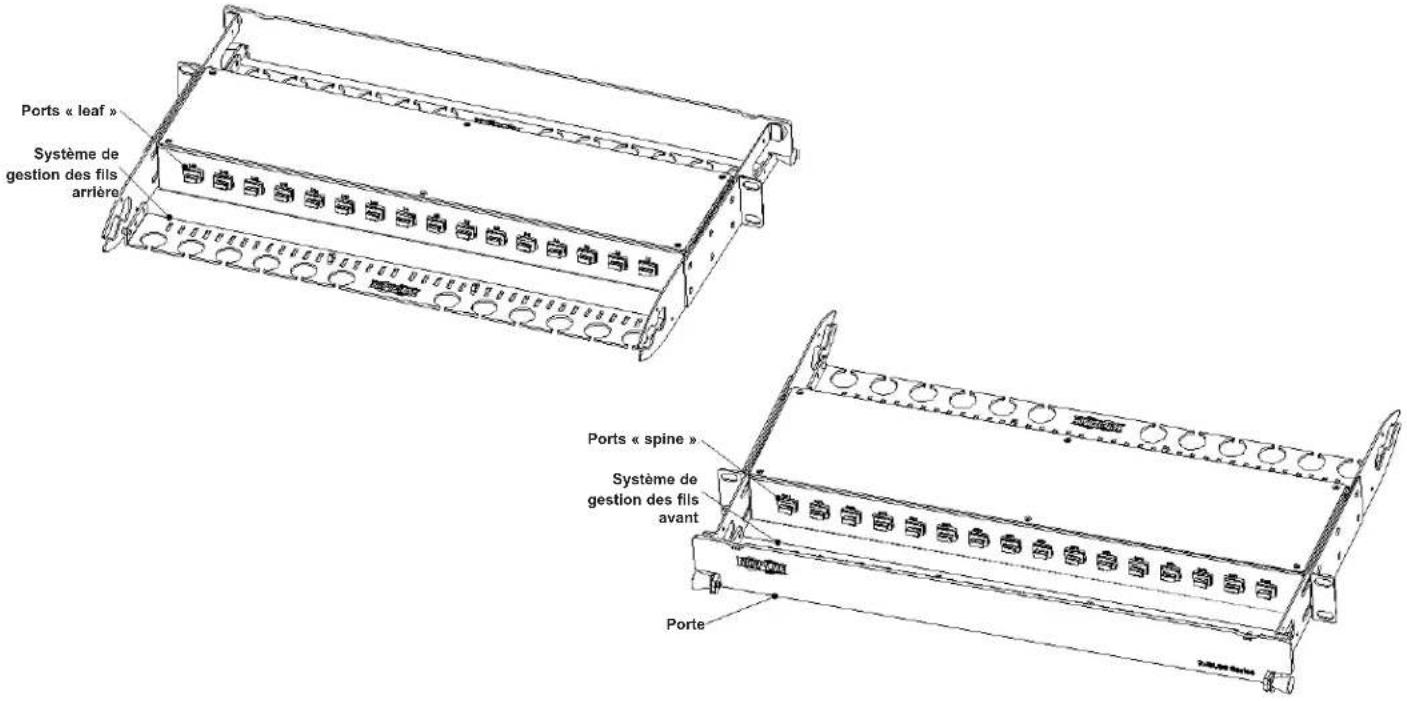

Composants principaux

Les panneaux pour réseau N48LSS-16X16 et N48LSS-32X32 1U sont conçus pour une architecture « spine-and-leaf » qui remplace un raccordement croisé standard de MPO/MTP à LC avec des ports MPO/MTP et contribue à éliminer un enchevêtrement important dans le bâti. Les ports dits « spine » sur le devant du panneau s'accouplent avec un commutateur dit « spine » et les ports dits « leaf » à l'arrière s'accouplent avec le commutateur dit « leaf ». Les principaux composants des panneaux sont illustrés ci-dessous :

Ports « leaf » Système de gestion des fils arrière Ports « spine » Système de gestion des fils avant Porte

Installation

Étape 1 : Prolonger les supports latéraux avant et arrière, puis fixer les vis latérales.

A B B A Long, 100 mm Holes

Installation

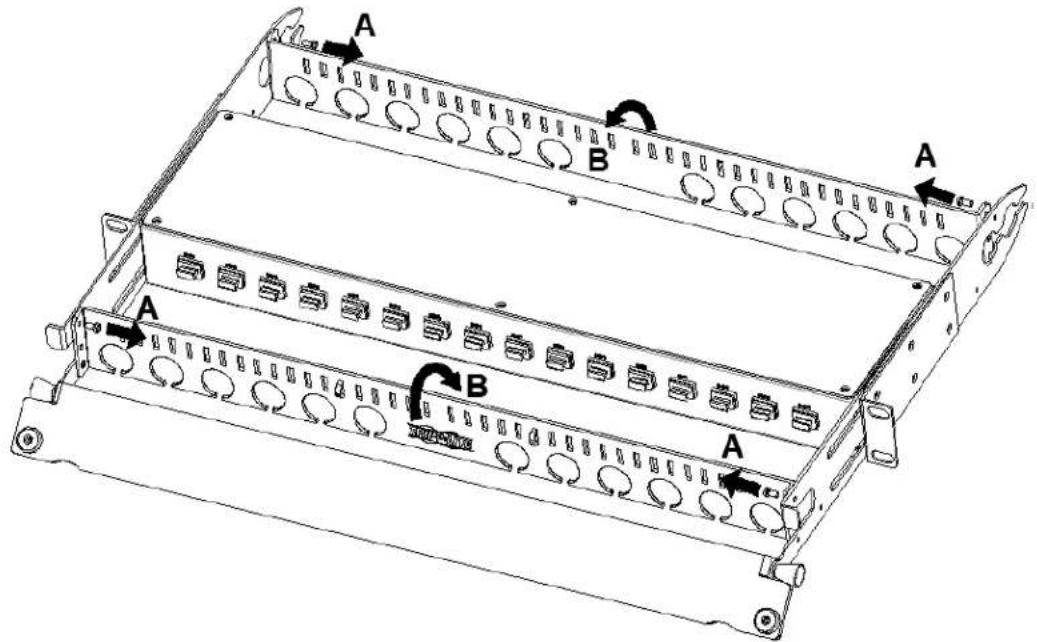

Étape 2 : Retirer les vis, tourner le système de gestion des fils avant et arrière, puis serrer les vis.

A B A A B A

Étape 3 : Monter le panneau dans le bâti de 48,26 cm (19 po) standard EIA, puis fixer les vis.

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
