Type de produit	Commutateur réseau PoE+ géré
Nombre de ports	8 ports PoE+ (10/100/1000 Mbps)
Ports uplink	2 ports SFP (optionnels)
Budget PoE	120 W
Alimentation	Externe 48 V DC (adaptateur inclus)
Dimensions (L x P x H)	200 x 120 x 44 mm
Poids	1,2 kg
Montage	Rail DIN ou mural
Température de fonctionnement	0 °C à 40 °C
Garantie	3 ans
Fonctions de gestion	VLAN, QoS, IGMP Snooping, SNMP
Entretien	Nettoyer avec un chiffon sec non abrasif
Sécurité	Mise à la terre obligatoire avant mise sous tension
Pièces détachées	Adaptateur secteur en option
Réparabilité	Réparation par centre agréé uniquement
Informations générales	Conforme aux normes ETSI ETS 300 253

FOIRE AUX QUESTIONS - NGI-M08POE8-L2 Tripp Lite

Comment monter le commutateur sur un rail DIN ?

Placez le commutateur sur le rail DIN par le haut en utilisant la fente, puis poussez l'avant jusqu'à ce qu'il s'enclenche avec un clic.

Comment démonter le commutateur du rail DIN ?

Appuyez sur le commutateur par le haut et tirez sur le bord inférieur, puis retirez-le du rail DIN.

Pourquoi la mise à la terre est-elle importante ?

La mise à la terre est obligatoire avant la mise sous tension pour éviter les dommages électriques et assurer la sécurité. Assurez-vous que le rack est correctement mis à la terre selon la norme ETSI ETS 300 253.

Quel est le budget PoE total de ce commutateur ?

Le budget PoE total est de 120 W, répartissable sur les 8 ports PoE+.

Ce commutateur supporte-t-il le VLAN ?

Oui, il prend en charge les VLAN (802.1Q), ainsi que QoS, IGMP Snooping et SNMP pour une gestion avancée.

Quel type de câble utiliser pour l'alimentation ?

Le commutateur est alimenté via un adaptateur externe 48 V DC. Utilisez exclusivement l'adaptateur fourni.

Puis-je monter ce commutateur au mur ?

Oui, le montage mural est possible (en option). Utilisez des vis adaptées et assurez une bonne circulation d'air.

Que faire si un port PoE ne fonctionne pas ?

Vérifiez que le périphérique alimenté est compatible PoE (802.3af/at) et que le budget PoE n'est pas dépassé. Redémarrez le commutateur si nécessaire.

Comment nettoyer le commutateur ?

Débranchez l'alimentation, puis nettoyez avec un chiffon sec non abrasif. N'utilisez pas de produits chimiques.

Quelle est la durée de la garantie ?

La garantie est de 3 ans à compter de la date d'achat, couvrant les défauts de matériaux et de fabrication.

MODE D'EMPLOI NGI-M08POE8-L2 Tripp Lite

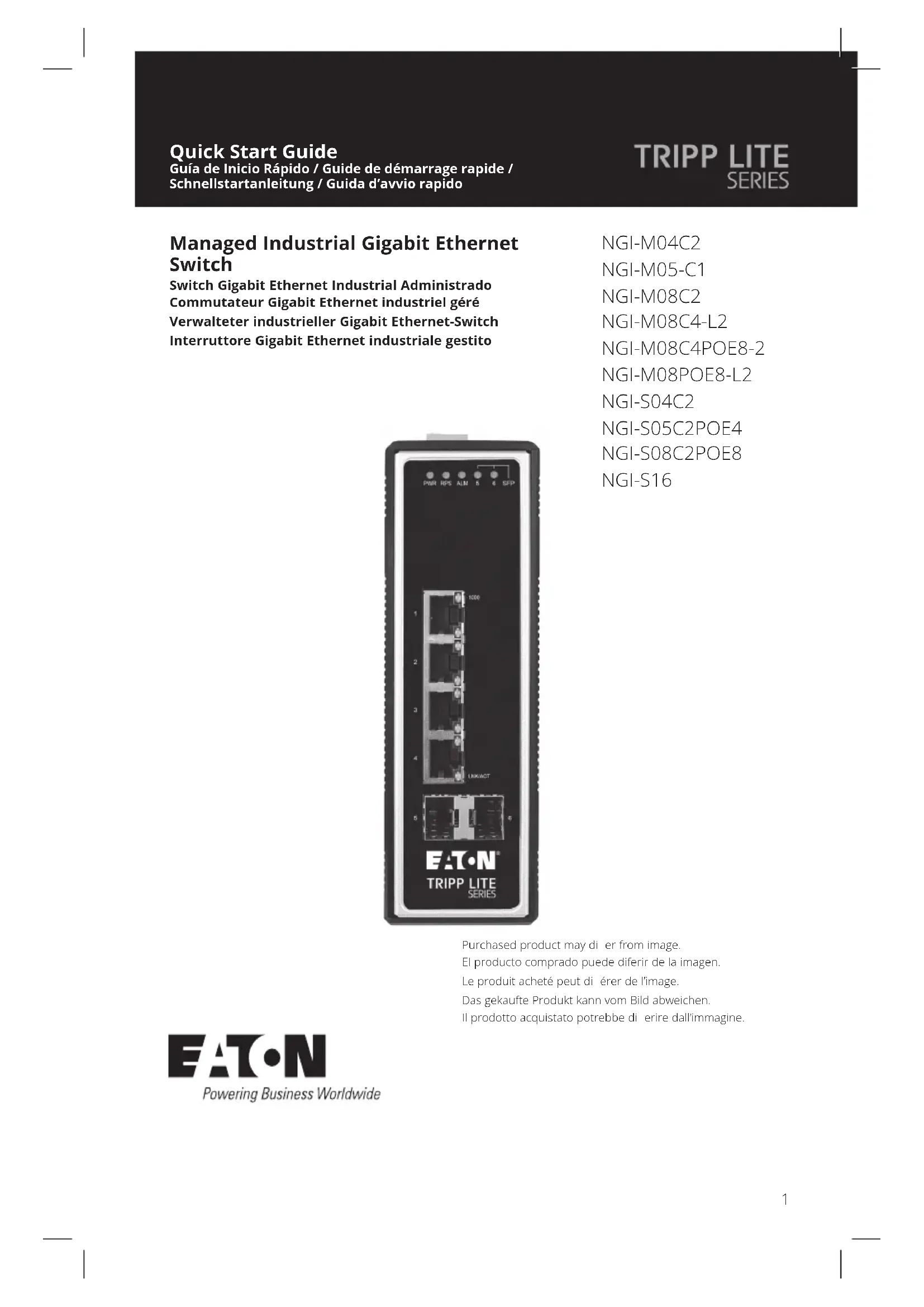

Le produit acheté peut di érer de l'image.

Montage du commutateur Démontage du commutateur

Montage des Switches Ausbau des Switches

ATTENTION : ce Commutateur est un dispositif de type ouvert et doit être monté sur rail DIN ou xé au mur (facultatif) dans une armoire ou un boîtier.

Montage du commutateur

Placez le commutateur sur le rail DIN par le haut en utilisant la fente, puis poussez l'avant du commutateur vers la surface de montage jusqu'à ce qu'il s'enclenche avec un clic.

Démontage du commutateur

Appuyez sur le commutateur par le haut et tirez sur le bord inférieur du commutateur, puis retirez le commutateur du rail DIN.

Mise à la terre du commutateur

Avant de mettre le commutateur sous tension, mettez le commutateur à la terre. Assurez-vous que le Rack sur lequel le commutateur doit être monté est correctement mis à la terre et qu'il est conforme à la norme ETSI ETS 300 253. Véri ez qu'il y a une bonne connexion électrique au point de mise à la terre du Rack (pas de peinture ni de traitement de surface isolant).

Installation

Instalación / Installation /

ATTENTION : ce commutateur est destiné à être monté sur une surface de montage bien mise à la terre, telle qu'un panneau métallique.

ATTENTION : la connexion à la terre ne doit pas être supprimée sans que toutes les connexions d'alimentation aient été déconnectées.

ATTENTION : il est conseillé d'utiliser un rail de montage non corrosif. Lors de l'installation, veillez à laisser su samment d'espace pour installer correctement le câblage et permettre une bonne circulation de l'air.

Deutsch

Montage des Switches

Nous garantissons que nos produits sont exempts de vices de matériaux et de fabrication pendant une période de trois (3) ans à partir de la date d'achat initiale. Notre responsabilité, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Visiter Triplite.Eaton.com/support/product-returns avant d'envoyer de l'équipement pour réparation. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF AUX TERMES DES PRÉSENTES, NOUS N'ÉMETTONS AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉS DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, nous ne pourrons être tenus responsables de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
