Type de produit	Injecteur PoE industriel
Marque	Tripp Lite
Modèle	NPOEI60W1G
Dimensions (L x l x H)	2,5 x 11,6 x 10 cm (1 x 4,6 x 4 po)
Poids	385 g (0,85 lb)
Alimentation d'entrée	Double 24-57 V CC via bloc de jonction, jusqu'à 4 A
Puissance de sortie PoE	60 W (IEEE 802.3bt Type 3)
Tension de sortie PoE	48 à 57 V CC
Ports	2 ports RJ45 10/100/1000Base-T (1 entrée, 1 sortie PoE++)
Normes PoE supportées	IEEE 802.3af (15,4 W), 802.3at (30 W), 802.3bt (60 W)
Modes PoE	Mode A, Mode B, 4 paires
Budget PoE max.	60 W
Température de fonctionnement	-40 à 75 °C
Humidité de fonctionnement	5 à 95 % HR (sans condensation)
Boîtier	Métal, indice IP30
Montage	Rail DIN (fourni) ou mural (optionnel)
Voyants LED	PWR, RPS, ALM, PoE, NBT, Usage PoE (63-66 W)
Commutateurs DIP	PWR, RPS, NBT, RSV
Alarme relais	Contact sec pour défauts (perte alimentation, surcharge)
MTBF @ 25 °C	645 827 heures
Conformité	RoHS 3, FCC, IEEE 802.3af/at/bt, UPoE Cisco
Garantie	3 ans limitée
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Utiliser dans un endroit sec et ventilé ; ne pas exposer à l'eau
Pièces détachées	Non disponibles (produit non réparable sur site)

FOIRE AUX QUESTIONS - NPOEI60W1G Tripp Lite

Comment installer l'injecteur PoE NPOEI60W1G ?

Montez l'injecteur sur un rail DIN en le clipsant. Connectez l'alimentation 24-57 V CC via le bloc de jonction (bornes PWR+ et PWR-). Branchez un câble Ethernet du commutateur au port RJ45 d'entrée (Port 1), puis du port de sortie (Port 2) au périphérique PoE. Aucune configuration n'est nécessaire.

Quel type de câble Ethernet dois-je utiliser ?

Utilisez un câble Cat5e ou supérieur pour garantir des performances Gigabit et une alimentation PoE fiables sur des distances allant jusqu'à 100 m (328 pi).

Quels périphériques puis-je alimenter avec cet injecteur ?

Cet injecteur fournit jusqu'à 60 W (IEEE 802.3bt Type 3). Il peut alimenter des caméras IP, des téléphones VoIP, des points d'accès Wi-Fi 6, des kiosques extérieurs et des luminaires LED PoE. Il est compatible avec les dispositifs PoE, PoE+ et PoE++.

Comment interpréter les voyants LED ?

Le voyant PWR (vert) indique l'alimentation principale. RPS (vert) pour l'alimentation redondante. PoE (vert) s'allume lorsqu'un périphérique PoE est alimenté. ALM (rouge) signale une alarme (perte d'alimentation, surcharge). Les LED Usage PoE (63-66 W en rouge clignotant) indiquent une surcharge. Reportez-vous au tableau des LED dans le manuel.

Puis-je utiliser une alimentation redondante ?

Oui, l'injecteur accepte une double entrée d'alimentation via les bornes PWR (principale) et RPS (redondante). Le commutateur DIP RPS doit être activé pour que l'alarme signale une perte sur l'alimentation secondaire.

Comment configurer le mode de détection PoE (2 paires ou 4 paires) ?

Utilisez le commutateur DIP NBT. En position ON (mode Legacy), l'injecteur utilise la détection 2 paires. En position OFF (mode Standard 802.3bt), il utilise la détection 4 paires. Par défaut, il est en mode 4 paires.

Quelle est la température de fonctionnement maximale ?

L'injecteur fonctionne de -40 °C à 75 °C. Il est conçu pour une utilisation industrielle et doit être monté dans un boîtier ou une armoire avec une température ambiante ne dépassant pas 75 °C.

L'injecteur est-il plug-and-play ?

Oui, il est prêt à l'emploi. Aucune configuration logicielle n'est requise. Branchez simplement l'alimentation et les câbles Ethernet, il détecte automatiquement les périphériques PoE compatibles.

Que faire si le voyant ALM s'allume en rouge ?

Le voyant ALM indique une alarme : perte de l'alimentation principale ou redondante, ou surcharge PoE. Vérifiez les alimentations et la puissance consommée par le périphérique. Si la charge dépasse 60 W (pour ce modèle), l'injecteur peut couper l'alimentation PoE. Réduisez la charge ou utilisez un modèle 90 W.

Cet injecteur est-il compatible avec le Wi-Fi 6 (802.11ax) ?

Oui, il supporte le Wi-Fi 6 et peut alimenter des points d'accès 802.11ax grâce à sa puissance de 60 W et sa compatibilité avec les normes PoE++ (802.3bt Type 3).

MODE D'EMPLOI NPOEI60W1G Tripp Lite

Injecteurs poe gigabit ethernet industriels, poe++, 802.3BT

Modèles : NPOEI-60W-1G, NPOEI-90W-1G

TRIPP·LITE

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

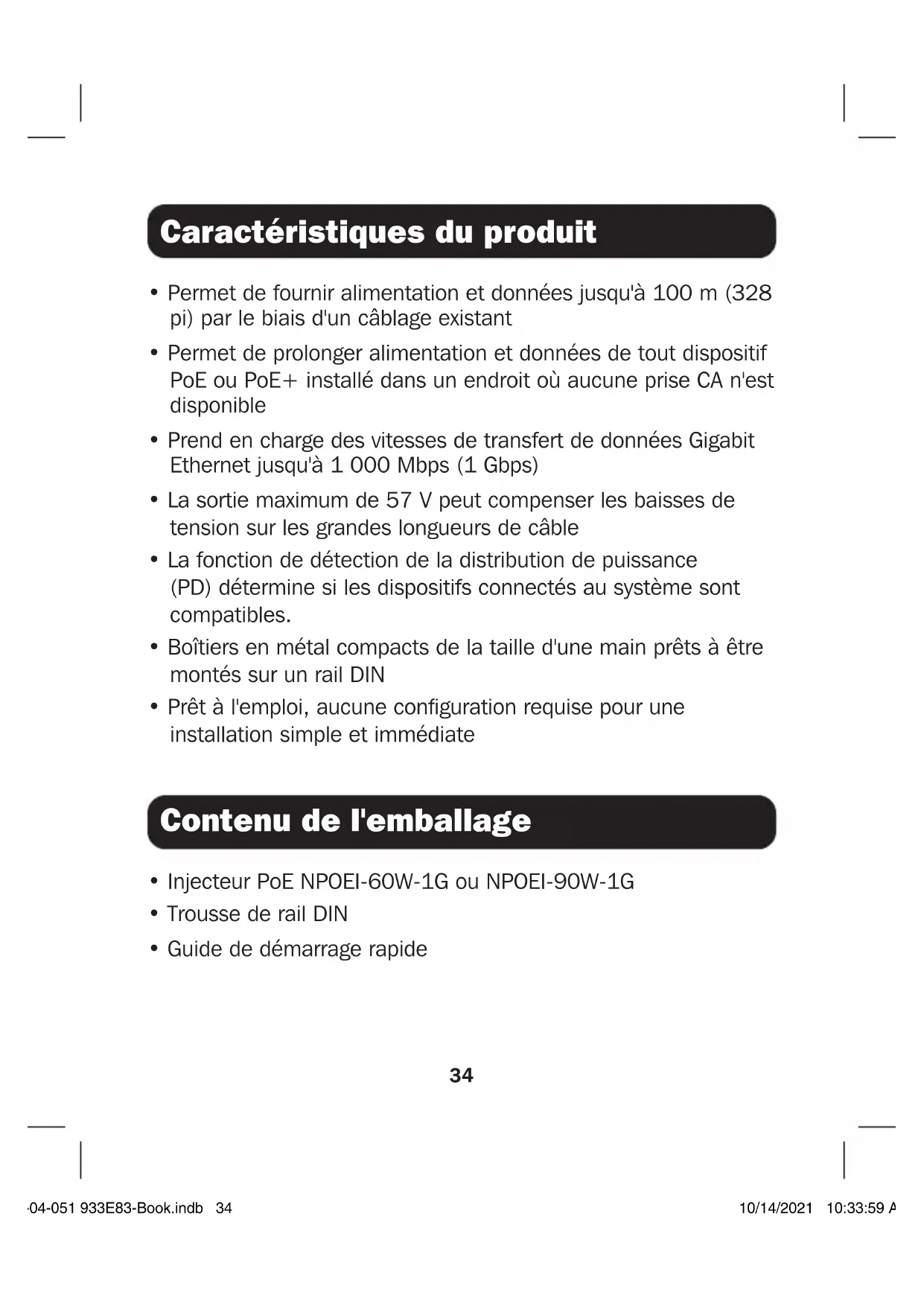

Caractéristiques du produit

• Permet de fournir alimentation et données jusqu'à 100 m (328 pi) par le biais d'un câblage existant
• Permet de prolonger l'alimentation et les données de tout dispositif PoE ou PoE+ installé dans un endroit où aucune prise CA n'est disponible
• Prend en charge des vitesses de transfert de données Gigabit Ethernet jusqu'à 1 000 Mbps (1 Gbps)
• La sortie maximum de 57 V peut compenser les baisses de tension sur les grandes longueurs de câble.
• La fonction de détection de la distribution de puissance (PD) détermine si les dispositifs connectés au système sont compatibles.
• Boîtiers en métal compacts de la taille d'une main prêts à être montés sur un rail DIN
• Prêt à l'emploi, aucune configuration requise pour une installation simple et immédiate

Contenu de l'emballage

• Injecteur PoE NPOEI-60W-1G ou NPOEI-90W-1G
• Trousse de rail DIN
• Guide de démarrage rapide

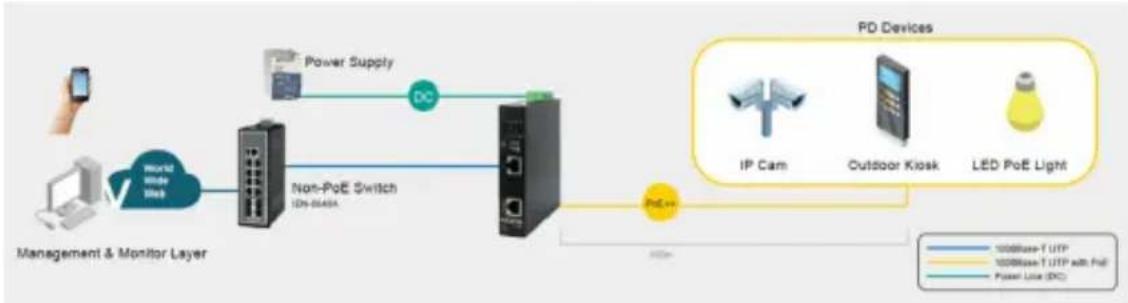

Applications

Les injecteurs PoE fournissent une alimentation jusqu'à 60 W (NPOEI-60W-1G) ou 90 W (NPOEI-90W-1G) pour une utilisation plus efficace de l'énergie sur les dispositifs PoE, y compris les caméras de surveillance, les téléphones VoIP, les kiosques extérieurs et l'éclairage PoE intelligent.

Remarques :

• NPOEI-60W-1G est recommandé pour les applications Wi-Fi qui nécessitent plus de 30 W de puissance.
• NPOEI-90W-1G est recommandé pour les applications extérieures pour alimenter les lumières à DEL, les caméras 360° et les éléments d'une chaufferette.

Remarques :

• Ces dispositifs de type ouvert doivent être montés sur un rail DIN ou montés au mur (facultatif) dans une armoire ou un boîtier où la température ambiante n'excède pas 75 °C.
• Mise en garde : Surface chaude! Ne pas toucher. Porter un équipement de protection avant d'entrer en contact.
• Un rail de montage exempt de corrosion est recommandé. Pendant l'installation, laisser suffisamment d'espace entre les dispositifs pour pouvoir installer correctement le câblage et laisser l'espace nécessaire à un débit d'air approprié.

Pour monter l'injecteur PoE, le placer sur le rail DIN en utilisant la fente. Pousser l'avant de l'appareil vers la surface de montage jusqu'à ce qu'il s'enclenche en place en émettant un clic.

Pour démonter, appuyer sur le dessus de l'appareil, puis tirer sur son bord inférieur. Retirer l'appareil du rail DIN.

Click

Montage de l'injecteur Retrait de l'injecteur

Mise à la terre de l'injecteur poe

Remarque : Ces injecteurs PoE sont conçus pour être montés sur une surface de montage correctement mise à la masse, comme un panneau de métal.

La mise à la masse et l'acheminement des fils aident à limiter les effets de bruits de ligne causés par les interférences électromagnétiques (EMI). Acheminer la mise à la masse de la vis de mise à la terre à la surface de mise à la terre avant de procéder au raccordement.

Exigences relatives au câblage

Remarque : Des mesures de sécurité doivent être prises avant de raccorder le câble d'alimentation. Couper l'alimentation avant de connecter des modules ou des fils. La bonne tension d'alimentation figure sur l'étiquette du produit. Vérifier la tension de la source d'alimentation pour s'assurer qu'il s'agit de la bonne tension à utiliser. NE PAS utiliser une tension supérieure à celle qui figure sur l'étiquette du produit. Si le courant excède les valeurs nominales maximales, le câblage risque de surchauffer et de causer des dommages importants à l'équipement.

• Utiliser des chemins distincts pour acheminer le câblage pour l'alimentation et les dispositifs. Si les chemins du câblage d'alimentation et du câblage des dispositifs doivent se croiser, s'assurer que les fils sont perpendiculaires au point d'intersection. Remarque : Ne pas acheminer le câblage d'émission de signaux ou de communication et le câblage d'alimentation dans le même conduit de câble. Pour éviter l'interférence, les fils avec différentes caractéristiques d'émission de signaux doivent être acheminés séparément.
• Un type de signal transmis par le biais d'un fil peut être utilisé pour déterminer quels fils devraient être gardés séparés. La règle de base est que le câblage qui partage des caractéristiques semblables peut être regroupé.
• Le câblage d'entrée doit être distinct du câblage de sortie.
• Il est recommandé d'étiqueter le câblage de tous les dispositifs du système.

Câblage de l'alimentation d'entrée

Terminal Block

Le « Terminal Block (PWR) » peut être utilisé pour l'entrée d'alimentation principale et « Terminal Block (RPS) » peut être utilisé pour la source d'alimentation secondaire pour l'entrée d'alimentation redondante.

Mise en garde :

• Utiliser des connecteurs en cuivre uniquement.
• La température du fil de câblage devrait prendre en charge au moins 105 °C.
• Serrer le fil à un couple de 4,5 lb/in. • Le calibre de fil pour le bloc de jonction devrait se situer entre 14 AWG et 20 AWG.

Raccordement au bloc de jonction

Pour insérer le fil d'alimentation et raccorder le 24 à 57 V CC à une alimentation maximale de 4 A CC à la borne de puissance, suivre les étapes ci-dessous :

1. Utiliser un tournevis à tête plate pour desserrer les vis du serre-fil.
2. Insérer les fils CC négatif/positif dans les bornes PWR-/PWR+.
3. Serrer les vis du serre-fil pour empêcher que les fils ne se desserrent.

Câblage du relais à contacts (ALM)

Le NPOEI-60W-1G et le NPOEI-90W-1G sont dotés d'un ensemble de sorties d'alarme de relais. Ce contact de relais utilise deux contacts du bloc de jonction sur le panneau supérieur de l'appareil. Les deux contacts du connecteur du bloc de jonction à 6 broches sont utilisés pour détecter les événements configurés par l'utilisateur. Les deux fils fixés aux contacts d'anomalie forment un circuit ouvert lorsqu'un événement configuré par l'utilisateur se produit. Si aucun événement configuré par l'utilisateur ne se produit, le circuit d'anomalie demeurera fermé. Par conséquent, en cas de perte de courant au niveau de l'alimentation principale ou de l'alimentation auxiliaire ou d'une surcharge du système, un signal externe peut être détecté. Consulter l'organigramme ci-dessous :

ALM LED

In normal case 24V/48VDC + PWR 24V/48VDC + RPS OPEN ALM

If RPS of DIP Switch Is ON 24V/48VDC PWR - 24V/48VDC RPS - CLOSE ALM

pour la surcharge du système

Câblage RJ45

Raccorder une extrémité d'un câble RJ45 fourni par l'utilisateur à un port Ethernet et l'autre extrémité à l'injecteur PoE.

Remarque : Un câble Cat5e ou supérieur est recommandé pour de meilleurs résultats.

Paramètres du commutateur DIP

ON OFF 1 2 3 4

PWR ON	(marche) Rapport d'alarme de puissance principale activé
	OFF (arrêt) Rapport d'alarme de puissance principale désactivé
RPS ON	(marche) Rapport d'alarme de puissance redondante activé
	OFF (arrêt) Rapport d'alarme de puissance redondante désactivé
NBT ON	(marche) Mode Legacy activé;prise en charge de la détection de 2 paires
	OFF (arrêt) Mode 802.3bt Standard activé;prise en charge de la détection de 4 paires
RSV	Réservé

Caractéristiques techniques

Caractéristiques techniques générales
Nom du produit	NPOEI-60W-1G NPOEI-90W-1G
Type de produit	Injecteur PoE Injecteur PoE
Boîtier	Métal Métal
Valeurs nominales du boîtier	IP-30 IP-30
Poids	385 g (0,85 lb) 385 g (0,85 lb)
Dimensions	2.5 x 11.6 x 10 cm(1 x 4,6 x 4 po)	2.4 x 10.9 x 7.4 cm(0,9 x 4,3 x 2,9 po)
Port 1	10/100/1000Base-T RJ45 10/100/1000Base-T RJ45
Port 2	10/100/1 000 Base-T 60 WPoE++	10/100/1 000 Base-T 90 WPoE++
Plage de températures de fonctionnement	-40 à 75 °C -40 à 75 °C
Plage d'humidité de fonctionnement	5 à 95 % HR, sans condensation 5 à 95 % HR, sans condensation
Plage de températures d'entreposage	-40 à 85 °C -40 à 85 °C
Plage d'humidité d'entreposage	5 à 95 % HR, sans condensation 5 à 95 % HR, sans condensation
MTBF calculée @ 25	645 827 heures 645 827 heures
MTBF calculée @ 75	81 636 heures 81 636 heures
Panneau des voyants à DEL	PWR, RPS, ALM, PoE, NBT, usagePoE 63 ~ 66 W(15, 30, 60)	PWR, RPS, ALM, PoE, NBT, usagePoE 93 ~ 96 W(15, 30, 60, 90)
Ventilateur de refroidissement	S.O. S.O.
Paramètres du commutateur DIP	PWR, RPS, NBT, RSV PWR, RPS, NBT, RSV
Caractéristiques électriques
Budget PoE max.	60 W 90 W
Alimentation d'entrée	Double 24 ~ 57 V CC,block de jonction	Double 24 ~ 57 V CC,block de jonction
Tension de sortie	48 à 57 V CC 48 à 57 V CC
Courant maximum	600 ma/paire 960 ma/paire
Modes pris en charge	Mode A, Mode B, mode 4 paires	Mode 4 paires obligatoire
Gestion de l'alimentation	6 niveaux de classes de puissance(1-6)	8 niveaux de classes de puissance(1-8)

Caractéristiques techniques

Conformité aux spécifications
Spécifications normales IEEE 802.3af (Type1),802.3at (Type 2),802.3bt (Type 3)		IEEE 802.3af (Type1),802.3at, 802.3btType 3, 4)
MDI/MDX Oui Oui
Prêt à l'emploi Oui Oui
Fonction de détection de la distributionde puissance (PD)	Oui Oui
Protection contre les surcharges Oui Oui
Répond aux spécifications RoHS 3 Oui Oui
Répond aux exigences FCC Oui Oui
Spécifications de la vibration EN 60068-2-6 EN 60068-2-6
Spécifications pour les chocs EN-60068-2-27 EN 60068-2-27
Spécifications pour la chute libre EN 60068-2-32 EN 60068-2-32
Répond à IEC 61000-4-2 (ESD) Oui, air 15 KV/contact 8 KV	Oui, air 15 KV/contact 8 KV
Répond à IEC 61000-4-3 (RS) Oui Oui
Répond à IEC 61000-4-4 (EFT) Oui Oui
Répond à IEC 61000-4-5 (surtension) Oui Oui
Répond à IEC 61000-4-6 (CS) Oui Oui
Répond à IEC 61000-4-8 (PFMF) Oui Oui
Prend en charge la norme UPoE Cisco	Oui Oui
Prend en charge des dispositifs de type1 (15,4 W)	Oui Oui
Prend en charge de dispositifs de type2 (30 W)	Oui Oui
Prend en charge de dispositifs de type3 (60 W)	Oui Oui
Prend en charge de dispositifs de type4 (90 W)	Non	Oui
Prend en charge 802.11ax Wi-Fi 6	Oui Oui
Prend en charge des caméras IEEE802.bt IP de Bosh et Axis	Oui Oui

Voyants à DEL

NPOEI-60W-1G
PWR (vert)	Allumé Alimentation principale sous tension
	Off (hors tension)	Alimentation principale hors tension ou défaillance
RPS (vert)	Allumé Alimentation redondante sous tension
	Off (hors tension)	Alimentation redondante hors tension ou défaillance
ALM (rouge)	Allumé Alarme pour les conditions suivantes (lorsque les commutateurs DIP sont activés) :• Alimentation principale perdue• Alimentation secondaire perdue• Surcharge de la PoE
	Off (hors tension)	Fonctionnement normal
PoE (vert)	Allumé PoE en cours d'utilisation et <15 W si aucun voyant à DEL d'utilisation de la PoE n'est allumé
	Off (hors tension)	Aucune PoE en cours d'utilisation
NBT (vert)	Allumé Mode détection de 2 paires activé
	Off (hors tension)	Mode détection de 4 paires par défaut activé
63 ~ 66 W (rouge)	Clignotant Surcharge (>=63 W, <=66 W)
	Off (hors tension)	Aucune distribution de puissance ou <63 W ou >66 Wde charge PoE max. (coupure de l'alimentation PoE)
Usage PoE (vert)	15 L'injecteur fournit une gamme de puissance PoE de 15 W ~ <30 W
	30 L'injecteur fournit une gamme de puissance PoE de 30 W ~ <60 W
	60 L'injecteur fournit une gamme de puissance PoE >60 W

Voyants à DEL

NPOEI-90W-1G
PWR (vert)	Allumé Alimentation principale sous tension
	Off (hors tension)	Alimentation principale hors tension ou défaillance
RPS (vert)	Allumé Alimentation redondante sous tension
	Off (hors tension)	Alimentation redondante hors tension ou défaillance
ALM (rouge)	Allumé Alarme pour les conditions suivantes (lorsque les commutateurs DIP sont activés): • Alimentation principale perdue • Alimentation secondaire perdue • Surcharge de la PoE
	Off (hors tension)	Fonctionnement normal
PoE (vert)	Allumé PoE en cours d'utilisation et <15 W si aucun voyant à DEL d'utilisation de la PoE n'est allumé
	Off (hors tension)	Aucune PoE en cours d'utilisation
NBT (vert)	Allumé Mode détection de 2 paires activé
	Off (hors tension)	Mode détection de 4 paires par défaut activé
93 ~ 96 W (rouge)	Clignotant Surcharge (>=93 W, <=96 W)
	Off (hors tension)	Aucune distribution de puissance ou <93 W ou >96 W de charge PoE max. (coupure de l'alimentation PoE)
Usage PoE (vert)	15 L'injecteur fournit une gamme de puissance PoE de 15 W ~ <30 W
	30 L'injecteur fournit une gamme de puissance PoE de 30 W ~ <60 W
	60 L'injecteur fournit une gamme de puissance PoE de 60 W ~ <90 W
	90 L'injecteur fournit une gamme de puissance PoE >90 W

Garantie limitée de 3 ans

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pour une période de trois (3) ans à partir de la date d'achat initiale.

Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous accorde des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une compétence à l'autre.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de tripp lite et les recycleurs (union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

• D'envoyer l'équipement usagé au recyclage pourvu qu'il soit remplacé par un équipement équivalent (cela varie selon les pays)
• De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou à son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

TRIPP·LITE
