Tipo de producto	Panel de conexión MPO/MTP monomodo para arquitectura spine-and-leaf
Modelo	N48LSS-32X32
Formato	1U (48,26 cm de ancho estándar EIA)
Tipo de conectores	MPO/MTP (puertos spine frontal y leaf trasero)
Número de puertos	32 puertos (16x16 en configuración) o 32x32 según modelo
Alimentación	Ninguna (dispositivo pasivo)
Función principal	Reemplazo de una conexión cruzada MPO/MTP a LC, gestión de cables spine-and-leaf
Sistema de gestión de cables	Frontal y trasero, con puerta y soportes orientables
Instalación	Montaje en bastidor de 19 pulgadas con soportes laterales extensibles
Mantenimiento y limpieza	Limpieza regular de los conectores ópticos con kit adecuado
Seguridad	Uso conforme a las instrucciones; no utilizar para dispositivos de soporte vital
Piezas de repuesto y reparabilidad	Ninguna pieza desmontable; reparación mediante reemplazo del panel
Garantía	Garantía limitada de por vida (reparación o reemplazo)
Temperatura de funcionamiento	0 a 50 °C (estimación para equipo pasivo)
Humedad relativa	5 a 95 % sin condensación (estimación)

Preguntas frecuentes - N48LSS32X32 Tripp Lite

¿Cuál es la diferencia entre los modelos N48LSS-16X16 y N48LSS-32X32?

El modelo N48LSS-16X16 tiene 16 puertos spine y 16 puertos leaf (total 32), mientras que el N48LSS-32X32 tiene 32 de cada lado (total 64). Verifique sus necesidades de densidad de puertos.

¿Es este panel compatible con cables MPO de tipo multimodo?

No, este modelo está diseñado específicamente para cables monomodo (singlemode). El uso de cables multimodo puede provocar pérdidas de señal.

¿Cómo instalar el panel en un bastidor?

Extienda los soportes laterales frontal y trasero, fíjelos con los tornillos suministrados, luego monte el panel en un bastidor estándar de 19 pulgadas (48,26 cm) y apriete los tornillos de fijación.

¿Puedo usar este panel para una arquitectura diferente a spine-and-leaf?

Aunque diseñado para la arquitectura spine-and-leaf, puede usarse en otras configuraciones respetando las orientaciones de los puertos (spine frontal, leaf trasero).

¿Cómo limpiar los conectores MPO/MTP?

Utilice un kit de limpieza para conectores ópticos con toallitas sin pelusa y una punta adecuada para conectores MPO. Evite cualquier contacto con las pistas.

¿Hay piezas de desgaste que reemplazar?

Este panel no contiene ninguna pieza de desgaste o consumible. Los conectores deben protegerse del polvo con las tapas suministradas.

¿Cuál es la garantía de este producto?

Tripp Lite ofrece una garantía limitada de por vida que cubre defectos de materiales y fabricación. En caso de problema, contacte al soporte para un reemplazo.

¿Puedo montar el panel en una posición diferente a la horizontal?

El panel está diseñado para montaje horizontal en bastidor. No se recomienda el montaje vertical ya que podría afectar la gestión de cables.

¿Qué herramientas se necesitan para la instalación?

Necesitará un destornillador de estrella para los tornillos de fijación y posiblemente una llave Allen para los soportes si se suministra.

¿Cómo identificar la dirección de los puertos spine y leaf?

Los puertos spine están ubicados en la parte frontal del panel (hacia el usuario), mientras que los puertos leaf están en la parte trasera. Consulte las etiquetas en el panel.

MANUAL DE USUARIO N48LSS32X32 Tripp Lite

Manual del Propietario

Paneles MPO/MTP Monomodo con Arquitectura de Spine and Leaf, 1U

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

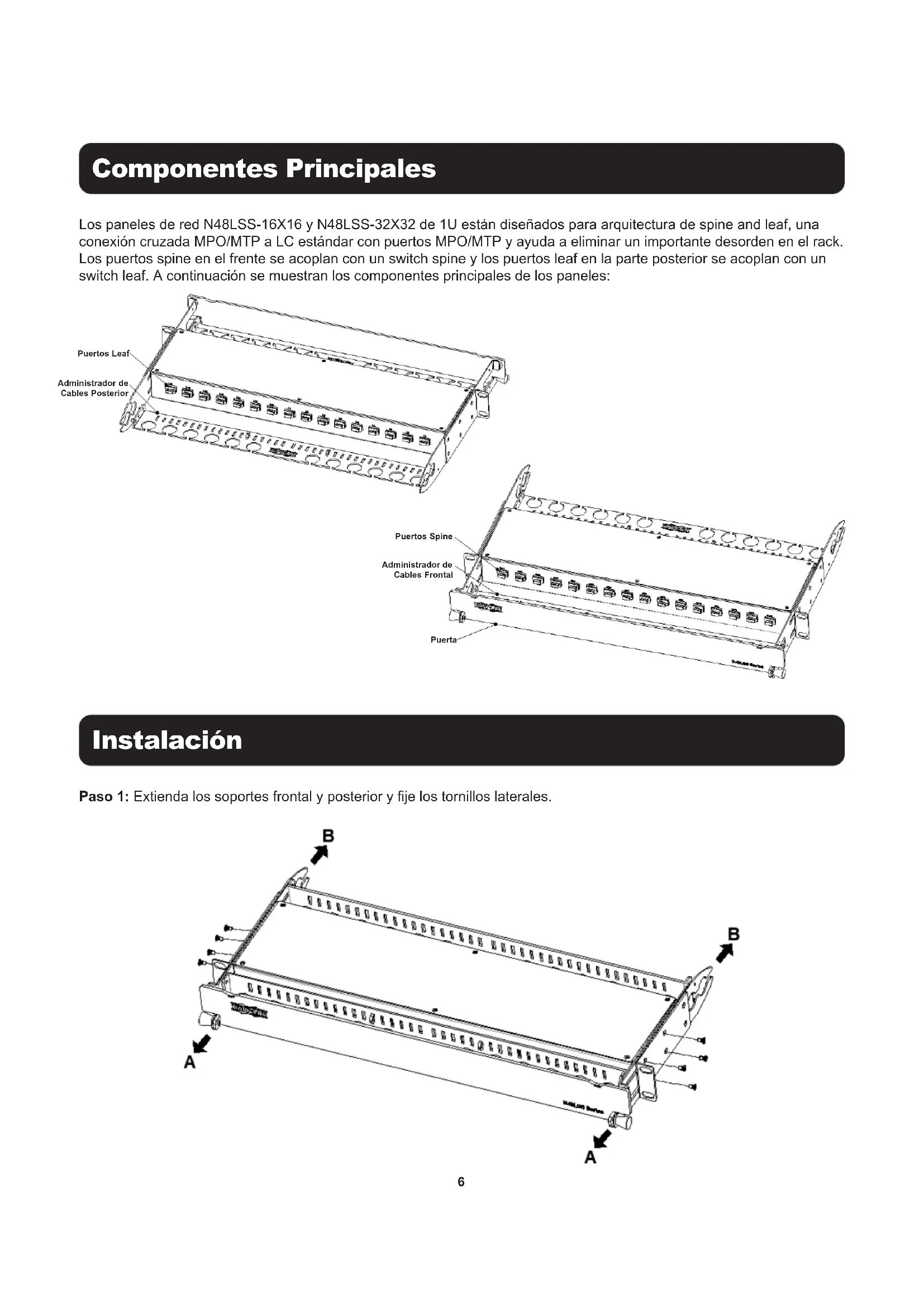

Componentes Principales

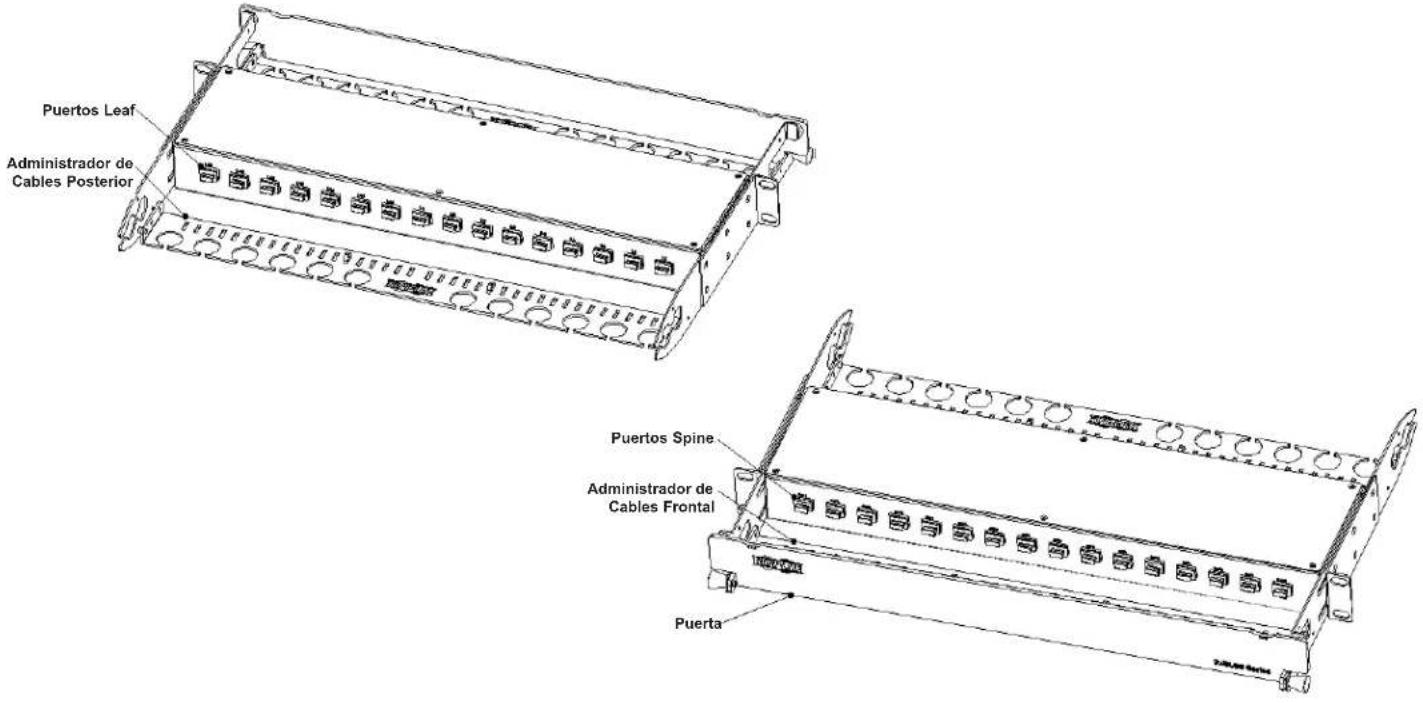

Los paneles de red N48LSS-16X16 y N48LSS-32X32 de 1U están diseñados para arquitectura de spine and leaf, una conexión cruzada MPO/MTP a LC estándar con puertos MPO/MTP y ayuda a eliminar un importante desorden en el rack. Los puertos spine en el frente se acoplan con un switch spine y los puertos leaf en la parte posterior se acoplan con un switch leaf. A continuación se muestran los componentes principales de los paneles:

Puertos Leaf Administrador de Cables Posterior Puertos Spine Administrador de Cables Frontal Puerta

Instalación

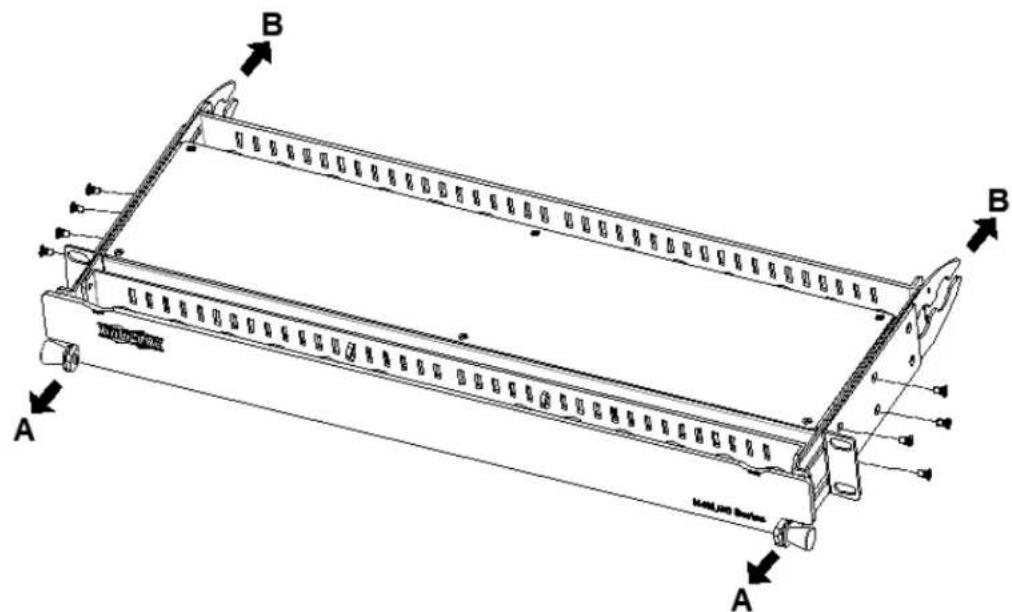

Paso 1: Extienda los soportes frontal y posterior y fije los tornillos laterales.

A B B A Long Pass Bracket

Instalación

Paso 2: Retire los tornillos, gire el administrador de cables frontal y posterior y luego apriete los tornillos.

A B A A B A

Paso 3: Instale el panel en un rack estándar EIA de 19" y fije los tornillos.

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por toda su vida útil. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609, USA. El vendedor reembolsará los cargos de envío.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta Garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario individual debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. • tripplite.com/support

21-06-218 · 93-3F64 RevA
