N28601GLCLHSMD - Adaptador de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Transceptor SFP
Marca	Tripp Lite
Modelo	N286-01GLCLHSMD
Estándar de red	Gigabit Ethernet 1000Base-LX/LH (IEEE 802.3z)
Tipo de conector	Dúplex LC
Velocidad máxima de transferencia	1,25 Gbps
Distancia máxima de transmisión	10 km (6 millas) en fibra monomodo 8.3/125 ~ 10/125
Longitud de onda	1310 nm
Modo dúplex	Semidúplex / dúplex completo
Diagnóstico digital (DDM/DOM)	Sí
Dimensiones (Al x An x Pr)	55 x 13 x 12 mm (2,2 x 0,5 x 0,5 pulgadas)
Peso	15 g (0,5 oz)
Temperatura de funcionamiento	0 a 70 °C (32 a 158 °F)
Temperatura de almacenamiento	-40 a 85 °C (-40 a 185 °F)
Humedad relativa	5 a 85 % sin condensación
Potencia de emisión (TX)	-3 dBm (máx.) / -9 dBm (mín.)
Sensibilidad	-20 dBm
Presupuesto de potencia	11 dB
Voltaje de alimentación	3,3 V
Consumo eléctrico	1,0 Vatio (máx.)
Material del gabinete	Metal (bajas EMI)
Compatibilidad	Switches Cisco (GLC-LH-SMD)
Garantía	Garantía limitada de 3 años
Cumplimiento normativo	SFF-8472, SFF-MSA
Contenido del paquete	Módulo SFP, guía de inicio rápido

Preguntas frecuentes - N28601GLCLHSMD Tripp Lite

¿Cómo instalar el transceptor SFP N286-01GLCLHSMD?

Antes de la instalación, desconecte todos los cables. Use una pulsera antiestática (ESD). Inserte suavemente el módulo en el soporte hasta que encaje. Verifique que esté bien fijado, luego retire la tapa protectora de los puertos LC y conecte el cable de fibra.

¿Qué distancia máxima soporta este módulo SFP?

Soporta una distancia de transmisión de hasta 10 km (6 millas) en cable de fibra monomodo (SMF) de 8.3/125 a 10/125 µm.

¿Este módulo es compatible con los switches Cisco?

Sí, es compatible con los switches Cisco y reemplaza el modelo GLC-LH-SMD.

¿Cuál es la función DDM (Monitoreo de Diagnóstico Digital)?

La función DDM (o DOM) permite monitorear en tiempo real parámetros como temperatura, voltaje, potencia óptica y corriente de polarización, facilitando el mantenimiento y el diagnóstico de la red.

¿Qué tipo de conector de fibra se utiliza?

El módulo está equipado con un conector Dúplex LC para fibra óptica.

¿Cuál es el consumo eléctrico de este transceptor?

El consumo eléctrico máximo es de 1,0 Vatio bajo un voltaje de 3,3 V.

¿Puedo conectar el cable de fibra antes de instalar el módulo SFP?

No, nunca instale el módulo con cables ya conectados. Siempre retire los cables antes de la instalación para evitar dañar el cable, el conector o la interfaz óptica.

¿Cómo limpiar los conectores ópticos?

Use un kit de limpieza para fibra óptica (puntas secas o húmedas) adaptado a los conectores LC. Evite el alcohol en las lentes. Limpie suavemente antes de cada conexión.

¿Este módulo es conectable en caliente (hot-pluggable)?

Sí, el módulo SFP está diseñado para ser conectable en caliente (hot-pluggable), pero siempre siga las precauciones antiestáticas.

¿Qué hacer si el módulo no se detecta después de la instalación?

Verifique que el módulo esté bien bloqueado en la ranura. Asegúrese de que el switch admita los SFP estándar. Reinicie el switch. Si el problema persiste, pruebe el módulo en otro puerto o reemplácelo.

MANUAL DE USUARIO N28601GLCLHSMD Tripp Lite

Guía de Inicio Rápido

Transceptor SFP 1000Base-LX/LH con DDM, SMF, 1310nm, 10km, LC - Compatible con Cisco GLC-LH-SMD

Modelo: N286-01GLCLHSMD

English 1 • Français 16 • Русский 23

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support

Copyright © 2019 Tripp Lite. Todos los derechos reservados.

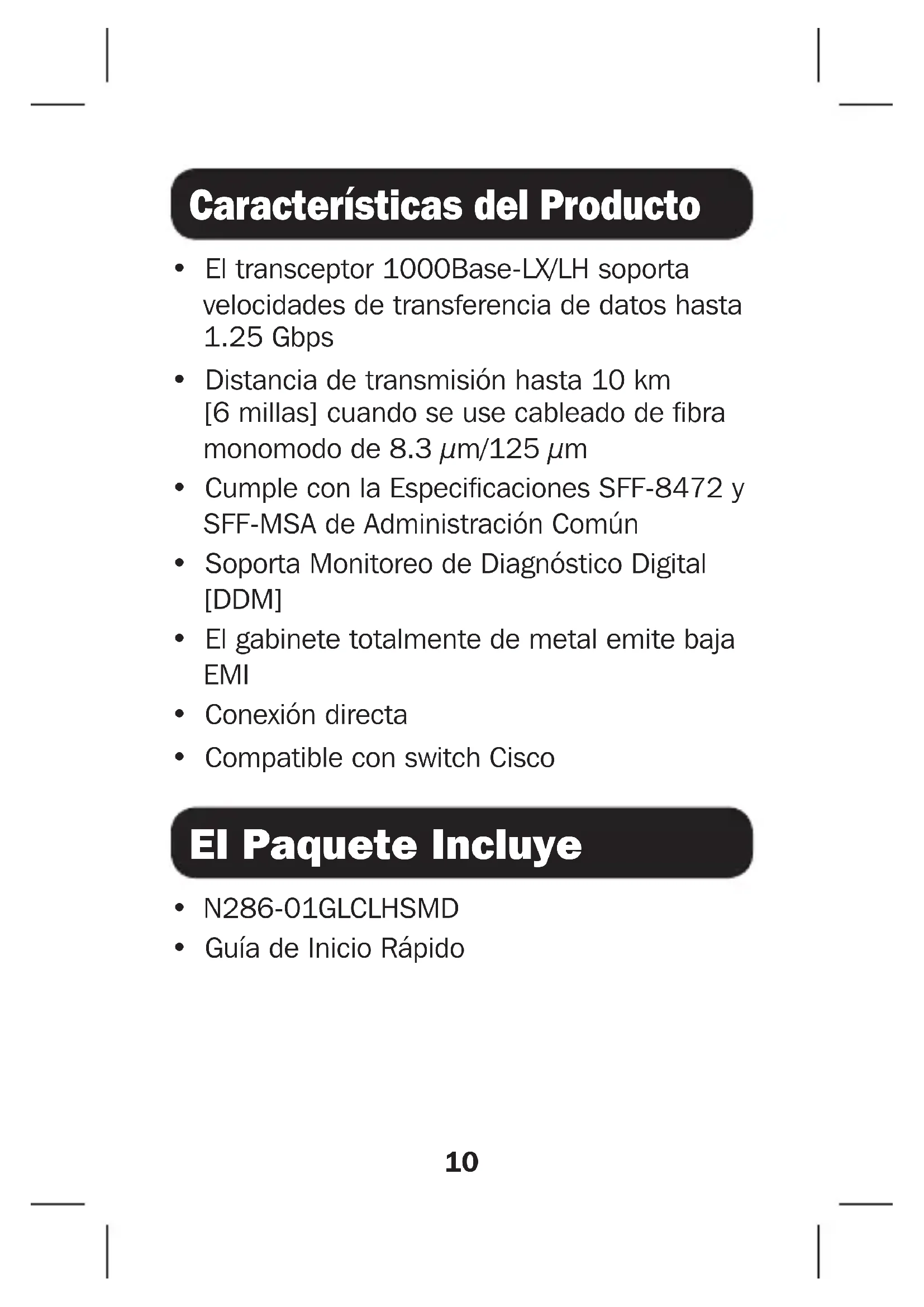

Características del Producto

• El transceptor 1000Base-LX/LH soporta velocidades de transferencia de datos hasta 1.25 Gbps
• Distancia de transmisión hasta 10 km [6 millas] cuando se use cableado de fibra monomodo de 8.3 μm/125 μm
• Cumple con la Especificaciones SFF-8472 y SFF-MSA de Administración Común
• Soporta Monitoreo de Diagnóstico Digital [DDM]
• El gabinete totalmente de metal emite baja EMI
• Conexión directa
• Compatible con switch Cisco

El Paquete Incluye

• N286-01GLCLHSMD
- Guía de Inicio Rápido

Accesorios Opcionales

• Cables de Fibra Monomodo Dúplex de 8.3 m/125 m LC de la Serie N370
• P999-000 – Banda Antiestática para Muñeca

Instalación

Notas:

• Los módulos transceptores SFP son dispositivos sensibles a la estática que requieren de un manejo adecuado. Debe usarse siempre una banda antiestática para muñeca [ESD] o dispositivo similar al manejar un módulo transceptor.
• El módulo transceptor nunca debe instalarse con los cables ya conectados. Retire siempre los cables antes de la instalación para evitar dañar el cable, los conectores del cable y/o la interfaz óptica.

• Instalar y desinstalar el módulo transceptor muchas veces acortará su vida útil. No desinstale y reinstale el módulo a menos que sea absolutamente necesario.

• Retire el módulo transceptor de su empaque. Asegúrese de dejar los tapones guardapolvo insertados en los orificios ópticos LC.

Instalación

1. Suavemente inserte el módulo transceptor en el zócalo del módulo de su dispositivo. Presione el tapón guardapolvo hasta asegurarlo en su lugar.

2. Verifique que el módulo transceptor esté asegurado en su lugar intentando sacarlo del zócalo del módulo sin soltar el pestillo. Si permanece en su lugar, está correctamente asentado. Si no, insértelo nuevamente, presionando firmemente el tapón guardapolvo hasta asegurarlo en su lugar.

3. Una vez haya verificado que el módulo del transceptor está asegurado en su lugar, retire el tapón guardapolvo del orificio óptico LC y conecte su cableado.

Nota: Guarde el tapón guardapolvo para poder utilizarlo en caso de que el módulo transceptor necesite ser desinstalado y reinstalado.

Especificaciones

Estándares de la Industria	IEEE 802.3z - Fibra Óptica Gigabit Ethernet
Tipo de Conector Dúplex LC
Velocidad Máxima de Transferencia de Datos	1.25 Gbps
Distancia Máxima de Transmisión	10 km [6 millas] usando cableado SMF de 8.3/125 ~ 10/125 μm
Longitud de Onda 1310 nm
Modo de Operación de Fibra	Medio Dúplex / Dúplex
Soporte para DDM (DOM)	Sí
Dimensiones [Al x An x Pr]	55 x 13 x 12 mm[2.2 x 0.5 x 0.5 pulgadas]
Peso 15 g [0.5 oz]
Temperatura de Operación	0 °C a 70 °C[32 °F a 158 °F]
Temperatura de Almacenamiento	-40 °C a 85 °C[-40 °F a 185 °F]
Humedad Relativa 5 % a	85 %, Sin Condensación
Potencia de TX Máxima -3	dB
Potencia de TX Mínima -9	dB
Sensibilidad -20 dB
Presupuesto de Potencia	11 dB
Requerimientos de Energía	3.3V
Consumo de Potencia 1.0	Watts (Máx)

Garantía

Garantía Limitada de 3 años

El vendedor garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra por un período de 3 años a partir de la fecha de compra inicial. Si el producto resulta defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía solo puede obtenerse entregando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 EE. UU. El vendedor reembolsará los cargos de envío. Antes de devolver cualquier equipo para reparación, visite triplite.com/support.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto a la duración de una garantía implícita y algunos estados no permiten la exclusión o limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía le otorga derechos legales específicos y usted puede tener otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

Garantía

Información de Cumplimiento con WEEE para Clientes y Recicladores de Tripp Lite (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, cuando los clientes adquieren un equipo eléctrico y electrónico nuevo de Tripp Lite están obligados a:

• Enviar el equipo viejo a reciclaje en una base de uno por uno, semejante por semejante (esto varía de un país a otro)
• Envíe el equipo nuevo para reciclaje una vez que finalmente sea un desecho

Tripp Lite tiene una política de mejora continua. Las especificaciones del producto están sujetas a cambios sin previo aviso.

TRIPP·LITE

Excelencia en Manufactura.

1111 W. 35th Street, Chicago, IL 60609, EE. UU. tripplite.com/support

19-09-134 93-3B3F_RevA
