Type de produit	Émetteur-récepteur SFP
Marque	Tripp Lite
Modèle	N286-01GLCLHSMD
Standard réseau	Gigabit Ethernet 1000Base-LX/LH (IEEE 802.3z)
Type de connecteur	Duplex LC
Taux de transfert maximal	1,25 Gbps
Distance de transmission maximale	10 km (6 miles) sur fibre monomode 8.3/125 ~ 10/125
Longueur d'onde	1 310 nm
Mode duplex	Demi-duplex / plein duplex
Diagnostic numérique (DDM/DOM)	Oui
Dimensions (H x L x P)	55 x 13 x 12 mm (2,2 x 0,5 x 0,5 po)
Poids	15 g (0,5 oz)
Température de fonctionnement	0 à 70 °C (32 à 158 °F)
Température de stockage	-40 à 85 °C (-40 à 185 °F)
Humidité relative	5 à 85 % sans condensation
Puissance d'émission (TX)	-3 dBm (max) / -9 dBm (min)
Sensibilité	-20 dBm
Budget de puissance	11 dB
Tension d'alimentation	3,3 V
Consommation électrique	1,0 Watt (max)
Matériau du boîtier	Métal (faibles EMI)
Compatibilité	Commutateurs Cisco (GLC-LH-SMD)
Garantie	Garantie limitée de 3 ans
Conformité	SFF-8472, SFF-MSA
Contenu de l'emballage	Module SFP, guide de démarrage rapide

FOIRE AUX QUESTIONS - N28601GLCLHSMD Tripp Lite

Comment installer l'émetteur-récepteur SFP N286-01GLCLHSMD ?

Avant installation, déconnectez tous les câbles. Portez un bracelet antistatique (ESD). Insérez délicatement le module dans le support jusqu'au verrouillage. Vérifiez qu'il est bien fixé, puis retirez le bouchon protecteur des ports LC et branchez le câble fibre.

Quelle distance maximale ce module SFP supporte-t-il ?

Il supporte une distance de transmission allant jusqu'à 10 km (6 miles) sur câble à fibre monomode (SMF) 8.3/125 à 10/125 µm.

Ce module est-il compatible avec les commutateurs Cisco ?

Oui, il est compatible avec les commutateurs Cisco et remplace le modèle GLC-LH-SMD.

Quelle est la fonction DDM (Digital Diagnostic Monitoring) ?

La fonction DDM (ou DOM) permet de surveiller en temps réel des paramètres comme la température, la tension, la puissance optique et le courant de polarisation, facilitant la maintenance et le diagnostic réseau.

Quel type de connecteur fibre est utilisé ?

Le module est équipé d'un connecteur Duplex LC pour fibre optique.

Quelle est la consommation électrique de ce transceiver ?

La consommation électrique maximale est de 1,0 Watt sous une tension de 3,3 V.

Puis-je brancher le câble fibre avant d'installer le module SFP ?

Non, il ne faut jamais installer le module avec des câbles déjà connectés. Retirez toujours les câbles avant l'installation pour éviter d'endommager le câble, le connecteur ou l'interface optique.

Comment nettoyer les connecteurs optiques ?

Utilisez un kit de nettoyage pour fibre optique (embouts secs ou humides) adapté aux connecteurs LC. Évitez l'alcool sur les lentilles. Nettoyez délicatement avant chaque connexion.

Ce module est-il chaud-branchable (hot-pluggable) ?

Oui, le module SFP est conçu pour être connectable à chaud (hot-pluggable), mais suivez toujours les précautions antistatiques.

Que faire si le module n'est pas détecté après installation ?

Vérifiez que le module est bien verrouillé dans le slot. Assurez-vous que le commutateur prend en charge les SFP standards. Redémarrez le commutateur. Si le problème persiste, testez le module sur un autre port ou remplacez-le.

MODE D'EMPLOI N28601GLCLHSMD Tripp Lite

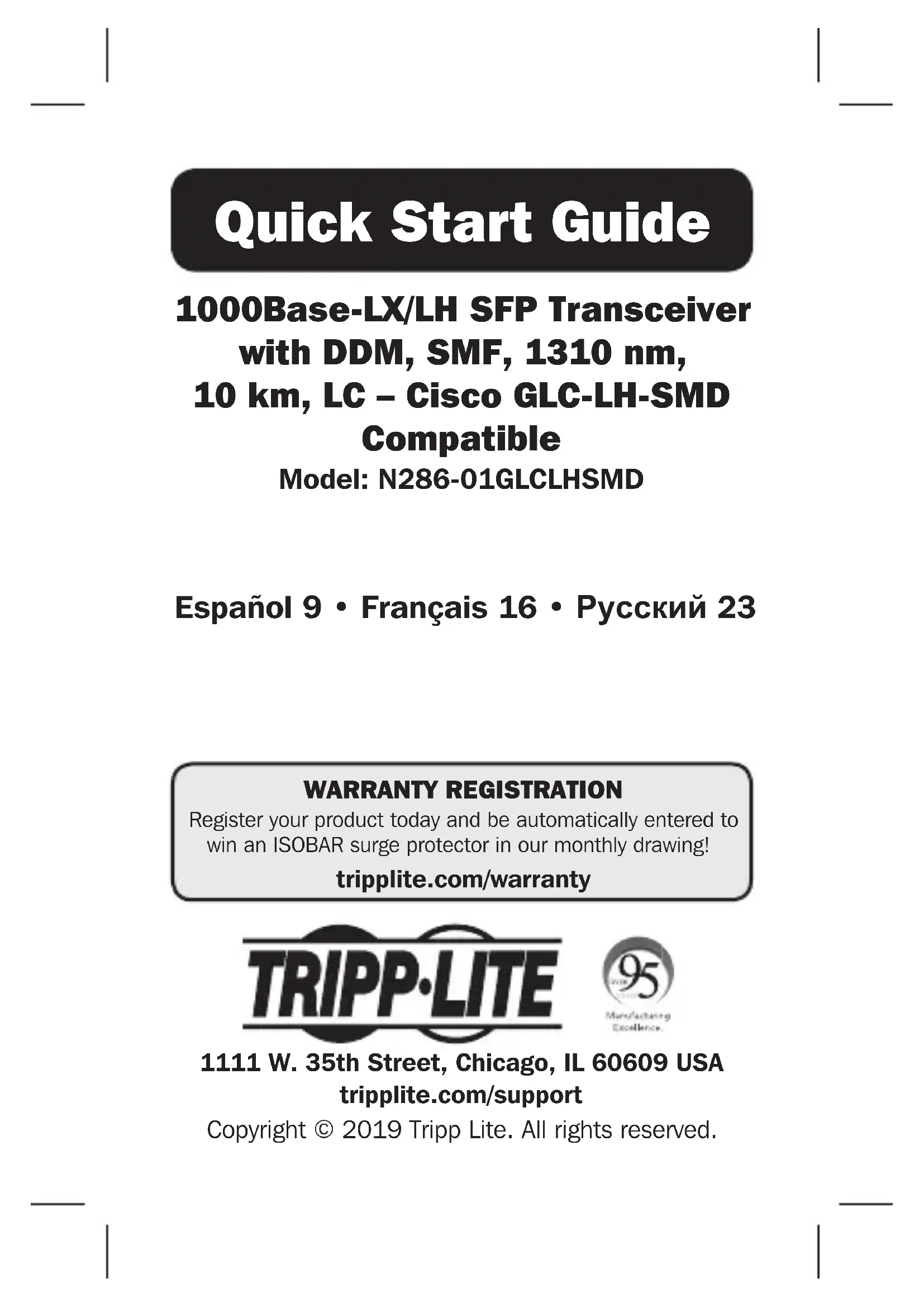

Guide de démarrage rapide

Émetteur-récepteur 1000 Base-LX/LH SFP avec DDM, SMF, 1 310 nm, 10 km, LC - compatible Cisco GLC-LH-SMD

Modèle : N286-01GLCLHSMD

D'assistance industrielle

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

Caractéristiques du produit

• L'émetteur-récepteur 1000Base-LX/LH prend en charge des taux de transfert de données pouvant atteindre jusqu'à 1,25 Gbps
• Distance de transmission pouvant atteindre jusqu'à 10 km (6 miles) en utilisant le câblage à fibres singlemode 8.3/125
• Conforme aux spécifications de la gestion commune SFF-8472 et SFF-MSA
• Prend en charge la surveillance diagnostique numérique (DDM)
• Le boîtier entièrement en métal émet de faibles EMI
• Connectable à chaud
• Compatible avec le commutateur Cisco

L'emballage comprend

• N286-01GLCLHSMD • Guide de démarrage rapide

Accessoires en option

• Câbles à fibres Duplex Singlemode 8.3/125 LC de la série N370
• Bracelet antistatique P999-000

Remarques :

• Les modules des émetteurs-récepteurs SFP sont des dispositifs sensibles à l'électricité statique et exigent une manutention adéquate. Un bracelet antistatique ESD ou un dispositif semblable devrait toujours être utilisé lors de la manutention.
• Le module de l'émetteur-récepteur ne devrait jamais être installé avec des câbles déjà connectés. Toujours retirer les câbles avant l'installation pour éviter d'endommager le câble, les connecteurs de câble et/ou l'interface optique.
• L'installation et la désinstallation à plusieurs reprises du module de l'émetteur-récepteur écourtera sa durée de vie utile. Ne pas désinstaller puis réinstaller le module plus qu'il n'est absolument nécessaire.
• Retirer le module de l'émetteur-récepteur de son emballage. S'assurer de laisser le bouchon protecteur branché dans les alésages optiques LC.

Installation

1. Insérer délicatement le module de l'émetteur-récepteur dans le support du module de l'appareil. Appuyer sur le bouchon protecteur jusqu'à ce qu'il se verrouille en place.
2. Vérifier que le module de l'émetteur-récepteur est verrouillé en place en tentant de le retirer du support du module sans relâcher le loquet. S'il demeure en place, il est bien installé. Sinon, le réinsérer en appuyant fermement sur le bouchon protecteur jusqu'à ce qu'il se verrouille en place.
3. Après avoir vérifié que le module de l'émetteur-récepteur est solidement verrouillé en place, retirer le bouchon protecteur des alésages optiques LC et connecter le câblage.

Remarque : Conserver le bouchon protecteur de façon à ce qu'il puisse être utilisé si le module de l'émetteur-récepteur devait être désinstallé puis réinstallé.

Caractéristiques techniques

Normes de l'industrie Ethernet	Gigabit à fibres optiques IEEE 802.3z
Type de connecteur Duplex LC
Taux de transfert de données maximum	1,25 Gbps
Distance de transmission maximale	10 km (6 miles) en utilisant le câblage 8.3/125 ~ 10/125 SMF
Longueur d'onde 1 310 nm
Mode de fonctionnement à fibre	Demi duplex/duplex complet
Prise en charge la surveillance diagnostique numérique (DDM) (DOM)	Oui
Dimensions [H x I x P] 55 x 13 x 12 mm(2,2 x 0,5 x 0,5 po)
Poids 15 g (0,5 oz)
Température de fonctionnement	0 à 70 °C (32 à 158 °F)
Température d'entreposage -40 à 85 °C (-40 à 185 °F)
Humidité relative 5 à 85 %, sans condensation
Puissance TX maximale -3 dB
Puissance TX minimale -9 dB
Sensibilité -20 dB
Budget de puissance 11 dB
Besoins en matière d'alimentation	3,3 V
Consommation d'énergie 1,0 Watt (max.)

Garantie limitée de 3 ans

Le vendeur garantit ce produit, s'il est utilisé conformément à toutes les instructions applicables, d'être exempt de tous défauts de matériaux et de fabrication pour une période de 3 ans à partir de la date d'achat initiale. Si le produit s'avère défectueux en raison d'un vice de matériau ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à son entière discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paiera les frais d'expédition de retour. Visiter tripplite.com/support avant d'envoyer de l'équipement pour réparation.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire).

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.
