Тип продукта	SFP-трансивер
Бренд	Tripp Lite
Модель	N286-01GLCLHSMD
Сетевой стандарт	Gigabit Ethernet 1000Base-LX/LH (IEEE 802.3z)
Тип разъема	Дуплексный LC
Максимальная скорость передачи	1,25 Гбит/с
Максимальное расстояние передачи	10 км (6 миль) на одномодовом оптоволокне 8.3/125 ~ 10/125
Длина волны	1310 нм
Дуплексный режим	Полудуплекс / полный дуплекс
Цифровая диагностика (DDM/DOM)	Да
Размеры (В x Ш x Г)	55 x 13 x 12 мм (2,2 x 0,5 x 0,5 дюйма)
Вес	15 г (0,5 унции)
Рабочая температура	от 0 до 70 °C (от 32 до 158 °F)
Температура хранения	от -40 до 85 °C (от -40 до 185 °F)
Относительная влажность	от 5 до 85% без конденсации
Мощность передачи (TX)	-3 дБм (макс) / -9 дБм (мин)
Чувствительность	-20 дБм
Бюджет мощности	11 дБ
Напряжение питания	3,3 В
Потребляемая мощность	1,0 Вт (макс)
Материал корпуса	Металл (низкий уровень ЭМИ)
Совместимость	Коммутаторы Cisco (GLC-LH-SMD)
Гарантия	Ограниченная гарантия 3 года
Соответствие стандартам	SFF-8472, SFF-MSA
Содержимое упаковки	Модуль SFP, краткое руководство по началу работы

Часто задаваемые вопросы - N28601GLCLHSMD Tripp Lite

Как установить трансивер SFP N286-01GLCLHSMD?

Перед установкой отключите все кабели. Наденьте антистатический браслет (ESD). Аккуратно вставьте модуль в слот до фиксации. Убедитесь, что он надежно закреплен, затем снимите защитную заглушку с портов LC и подключите оптоволоконный кабель.

Какое максимальное расстояние поддерживает этот SFP-модуль?

Он поддерживает расстояние передачи до 10 км (6 миль) на одномодовом оптоволоконном кабеле (SMF) 8.3/125 - 10/125 мкм.

Совместим ли этот модуль с коммутаторами Cisco?

Да, он совместим с коммутаторами Cisco и заменяет модель GLC-LH-SMD.

Что такое функция DDM (Digital Diagnostic Monitoring)?

Функция DDM (или DOM) позволяет в реальном времени отслеживать такие параметры, как температура, напряжение, оптическая мощность и ток смещения, что облегчает техническое обслуживание и диагностику сети.

Какой тип оптоволоконного разъема используется?

Модуль оснащен разъемом Duplex LC для оптоволокна.

Какое энергопотребление у этого трансивера?

Максимальное энергопотребление составляет 1,0 Вт при напряжении 3,3 В.

Можно ли подключить оптоволоконный кабель перед установкой SFP-модуля?

Нет, никогда не устанавливайте модуль с уже подключенными кабелями. Всегда снимайте кабели перед установкой, чтобы избежать повреждения кабеля, разъема или оптического интерфейса.

Как чистить оптические разъемы?

Используйте набор для чистки оптоволокна (сухие или влажные наконечники), подходящий для разъемов LC. Избегайте попадания спирта на линзы. Аккуратно очищайте перед каждым подключением.

Является ли этот модуль горячей замены (hot-pluggable)?

Да, SFP-модуль предназначен для горячего подключения (hot-pluggable), но всегда соблюдайте антистатические меры предосторожности.

Что делать, если модуль не обнаруживается после установки?

Проверьте, что модуль надежно зафиксирован в слоте. Убедитесь, что коммутатор поддерживает стандартные SFP. Перезагрузите коммутатор. Если проблема не исчезнет, протестируйте модуль на другом порту или замените его.

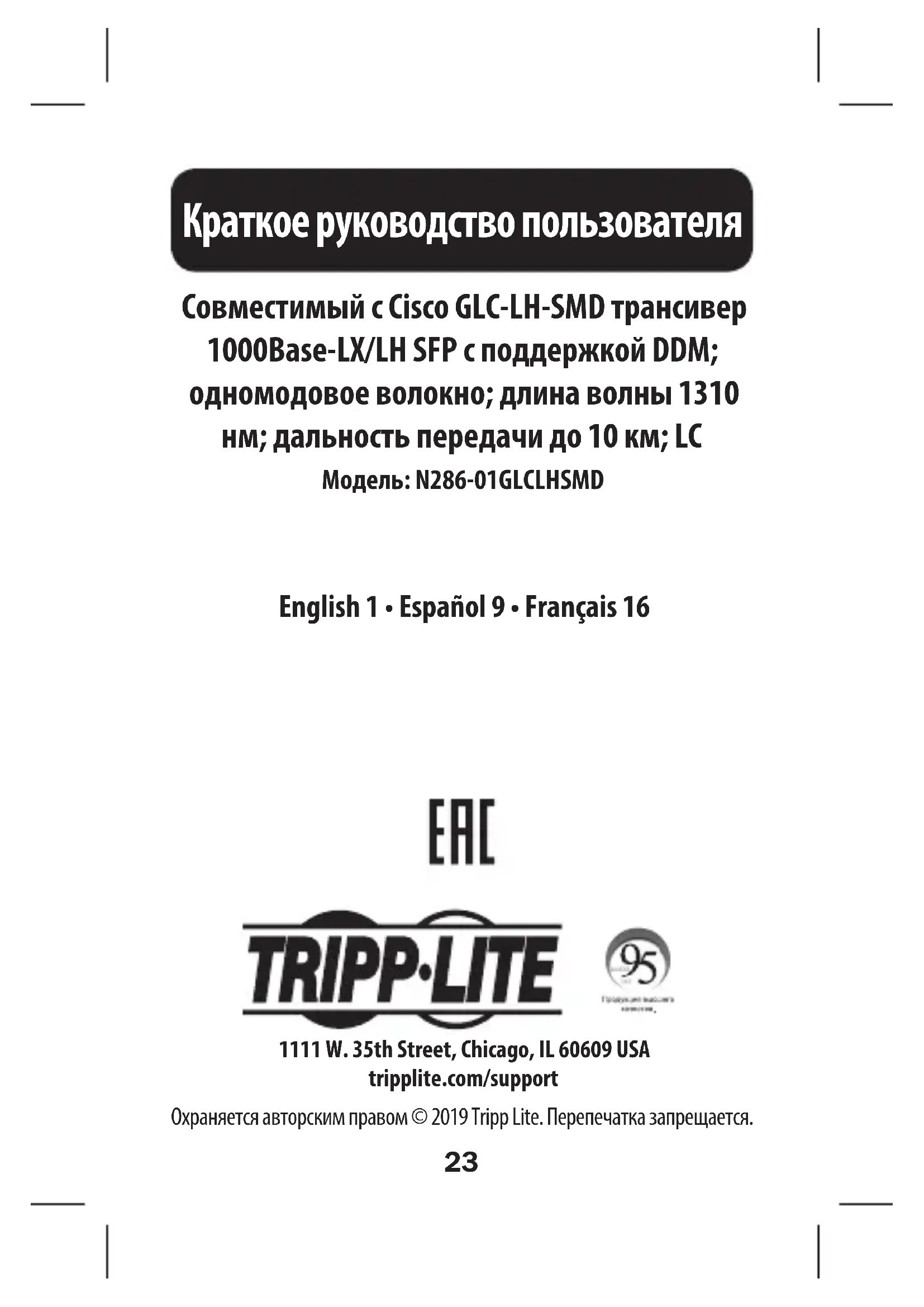

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N28601GLCLHSMD Tripp Lite

Краткое руководство пользователя

Совместимый с Cisco GLC-LH-SMD трансивер 1000Base-LX/LH SFP с поддержкой DDM; одномодовое волокно; длина волны 1310 нм; дальность передачи до 10 км; LC

Модель: N286-01GLCLHSMD

English 1 • Español 9 • Français 16

EAC

TRIPP·LITE

Охраняется авторским правом © 2019 Tripp Lite. Перепечатка запрещается.

Характеристики изделия

• Трансивер 1000Base-LX/LH поддерживает передачу данных со скоростью до 1,25 Гбит/с
• Дальность передачи до 10 км при использовании одномодовых волоконно-оптических кабелей 8.3/125
• Совместимость с Common Management Spec SFF-8472 и SFF-MSA
• Поддержка функции Digital Diagnostic Monitoring (DDM)
• Цельнометаллический корпус обеспечивает низкий уровень электромагнитных помех
• Возможность подключения в "горячем" режиме
  • Совместимость с коммутаторами Cisco

Комплект поставки

• Устройство мод. N286-01GLCLHSMD
• Краткое руководство пользователя

Опциональные комплектующие

• Дуплексные одномодовые волоконно-оптические соединительные кабели 8.3/125 LC серии N370
  • Антистатический браслет P999-000

Установка

Примечания:

• Приемопередающие модули SFP чувствительны к воздействию статического электричества и требуют надлежащего обращения. При работе с приемопередающим модулем обязательно следует использовать антистатический браслет или аналогичное приспособление.
• Ни в коем случае не следует устанавливать приемопередающий модуль с заранее подключенными кабелями. Во избежание повреждения кабелей, кабельных разъемов и/или оптического интерфейса необходимо отсоединять кабели перед установкой модуля.

• Многократный монтаж/демонтаж приемопередающего модуля сокращает его полезный срок службы. Не производите демонтаж и повторный монтаж модуля без крайней необходимости.

• Извлеките приемопередающий модуль из упаковки. Обязательно оставьте на месте пылезащитную заглушку, вставленную в отверстия оптических разъемов LC.

Установка

1. Осторожно вставьте приемопередающий модуль в предназначенное для него гнездо в своем устройстве. Надавите на пылезащитную заглушку до ее фиксации.
2. Проверьте надежность фиксации приемопередающего модуля, попытавшись извлечь его из гнезда, не освобождая защелку. Если он остается на своем месте, то он зафиксирован надлежащим образом. В противном случае вставьте его повторно, надавливая с усилием на пылезащитную заглушку до момента ее фиксации.
3. После проверки надежности фиксации приемопередающего модуля извлеките пылезащитные заглушки из отверстий оптических разъемов LC и подключите свои кабели.

Примечание. Сохраняйте пылезащитную заглушку, т.к. она может понадобиться в случае необходимости демонтажа или повторного монтажа приемопередающего модуля.

Технические характеристики

Соответствие отраслевым стандартам	IEEE 802.3z Fiber Optic Gigabit Ethernet
Тип разъема LC Duplex
Максимальная скорость передачи данных	1,25 Гбит/с
Максимальная дальность передачи	10 км при использовании одномодовых оптоволоконных кабелей 8.3/125 ~ 10/125
Длина волны 1310 нм
Режим работы волоконно-оптических линий	Полудуплексный/полнодуплексный
Поддержка DDM (DOM) Да
Размеры (В х Ш х Г) 55 x 13 x 12 мм
Вес 15 г
Диапазон рабочих температур От 0 до 70°C
Диапазон температур хранения От	-40 до 85°C
Относительная влажность От 5 до	85%, без образования конденсата
Максимальная мощность передачи	-3 дБ
Минимальная мощность передачи	-9 дБ
Чувствительность -20 дБ
Бюджет мощности 11 дБ
Требования к электропитанию 3,3 В
Потребляемая мощность 1,0 Вт (макс.)

Установка

Ограниченная гарантия сроком 3 года

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 лет с момента первой покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей Гарантии производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Расходы по обратной транспортировке изделия оплачиваются Продавцом. Перед возвратом любого оборудования для проведения ремонта ознакомьтесь с информацией на странице tripplite.com/support.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых - исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Технические характеристики

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик изделия без предварительного уведомления.
