Тип продукта	Адаптер HDMI-VGA с аудио
Бренд	Tripp Lite
Модель	P131-000-A
Входной разъем	HDMI (штекер)
Выходной видеразъем	HD15 / VGA (гнездо)
Выходной аудиоразъем	3,5 мм (гнездо)
Питание	Питание от шины HDMI; дополнительный порт Micro-B USB при необходимости
Максимальное разрешение	1 920 x 1 200 @ 60 Гц
Совместимость с HDCP	HDCP 1.4
Совместимость с HDMI	HDMI 1.4
Установка	Готов к использованию, без программного обеспечения и драйверов
Рабочая температура	от 0 до 40 °C
Температура хранения	от -15 до 50 °C
Влажность хранения	от 0 до 85 % отн. вл., без конденсации
Гарантия	1 год
Уход и чистка	Протирать сухой тканью; избегать жидкостей
Безопасность	Не использовать для устройств жизнеобеспечения
Запчасти и ремонтопригодность	Не подлежит ремонту пользователем; обращайтесь в Tripp Lite
Общая информация	Произведено Tripp Lite, Чикаго, IL 60609, США

Часто задаваемые вопросы - P131000A Tripp Lite

Как подключить адаптер P131-000-A?

Подключите разъем HDMI к источнику HDMI, соедините кабель VGA с адаптером и экраном, затем подключите аудиокабель 3,5 мм от адаптера к динамикам или монитору. Включите устройства.

Адаптер не работает, что делать?

Проверьте, что все кабели подключены правильно. Если экран остается черным, подключите USB-кабель от порта Micro-B адаптера к USB-зарядному устройству или источнику HDMI для дополнительного питания.

Какие разрешения поддерживаются?

Адаптер поддерживает разрешения до 1 920 x 1 200 при 60 Гц.

Совместим ли адаптер с HDCP?

Да, он совместим с HDCP 1.4 и HDMI 1.4.

Нужны ли драйверы для использования этого адаптера?

Нет, адаптер готов к использованию (plug-and-play) и не требует никакого программного обеспечения или драйверов.

Могу ли я использовать адаптер с ноутбуком?

Да, он работает с любым устройством, имеющим выход HDMI, например, ноутбуком, игровой консолью или Blu-ray плеером.

Как чистить адаптер?

Используйте сухую мягкую ткань для очистки поверхности. Избегайте контакта с жидкостями.

Есть ли на адаптер гарантия?

Да, Tripp Lite предоставляет ограниченную гарантию на один год от дефектов материалов и изготовления.

Что делать, если звук не работает?

Убедитесь, что аудиокабель 3,5 мм правильно подключен к адаптеру и аудиовходу монитора или динамиков. Проверьте, что звук не отключен.

Могу ли я подключить устройство HDMI к входу VGA?

Нет, адаптер преобразует сигнал HDMI в VGA, поэтому необходимо подключать источник HDMI к входу HDMI адаптера, а экран VGA к выходу VGA.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ P131000A Tripp Lite

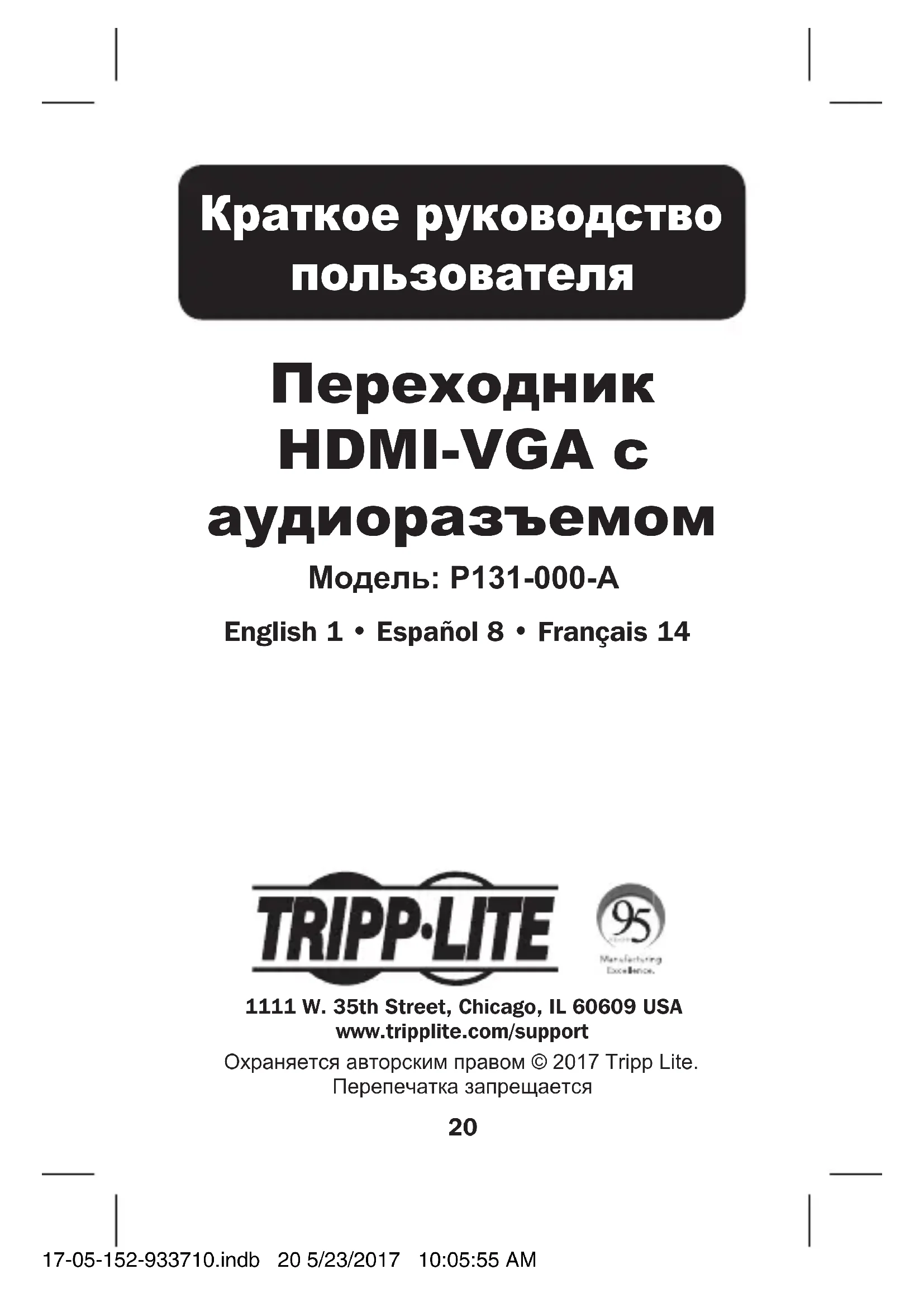

Краткое руководство пользователя

Переходник HDMI-VGA с

аудиоразъемом

Модель: P131-000-A

English 1 • Español 8 • Français 14

TRIPP·LITE

Охраняется авторским правом © 2017 Tripp Lite. Перепечатка запрещается

Характеристики продукта

• Возможность подключения устройства с поддержкой стандарта HDMI к VGA-дисплею с аудиоразъемом
• Поддержка видеоразрешений до 1920 x 1080 при частоте 60 Гц
• Питание от шины через разъем HDMI; при необходимости дополнительного питания может использоваться порт USB Micro-B
• Совместимость со стандартами HDCP 1.4 и HDMI 1.4
• Подключение по технологии Plug-and-play без необходимости установки какого-либо программного обеспечения или драйверов

Установка

Примечание. Перед установкой все подключаемые устройства должны быть обесточены.

1 Подключите разъем HDMI к источнику HDMI-сигнала.
2 Подключите VGA-кабель к VGA-порту переходника и VGA-дисплею.
3 Соедините аудиоразъем модуля со входным аудиоразъемом монитора или акустической системы через аудиокабель с разъемами 3,5 мм.
4 Подайте электропитание на подключенные устройства. В случае отсутствия сигнала после включения питания соедините порт Micro-B переходника с портом USB-A зарядного устройства USB или источника HDMI-сигнала при помощи USB-кабеля.

Технические характеристики

Разъемы
Аудио-/видеовход HDMI (штекерный)
Видеовыход HD15 (гнездовой)
Аудиовыход 3,5 мм (гнездовой)
USB (питание) USB	Micro-B(гнездовой)

Условия эксплуатации
Диапазон рабочих температур	От 0 до 40°C
Диапазон температур хранения	От -15 до 50°C
Диапазон влажности при хранении	Относительная влажность от 0 до 85%, без образования конденсата

Гарантийные обязательства

Ограниченная гарантия 1 год

Компания TRIPP LITE гарантирует отсутствие дефектов материалов и изготовления в течение одного (1) года с момента первоначальной покупки. Обязательства компании TRIPP LITE по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA - разрешение на возврат материалов) от компании TRIPP LITE или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию TRIPP LITE или авторизованный сервисный центр TRIPP LITE с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

Гарантийные обязательства

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ TRIPP LITE НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания TRIPP LITE не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.

Гарантийные обязательства

Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза)

Согласно положениям Директивы об утилизации отходов электрического и электронного оборудования (WEEE) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)
• Отправку нового оборудования на переработку после окончательной выработки его ресурса

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления.
