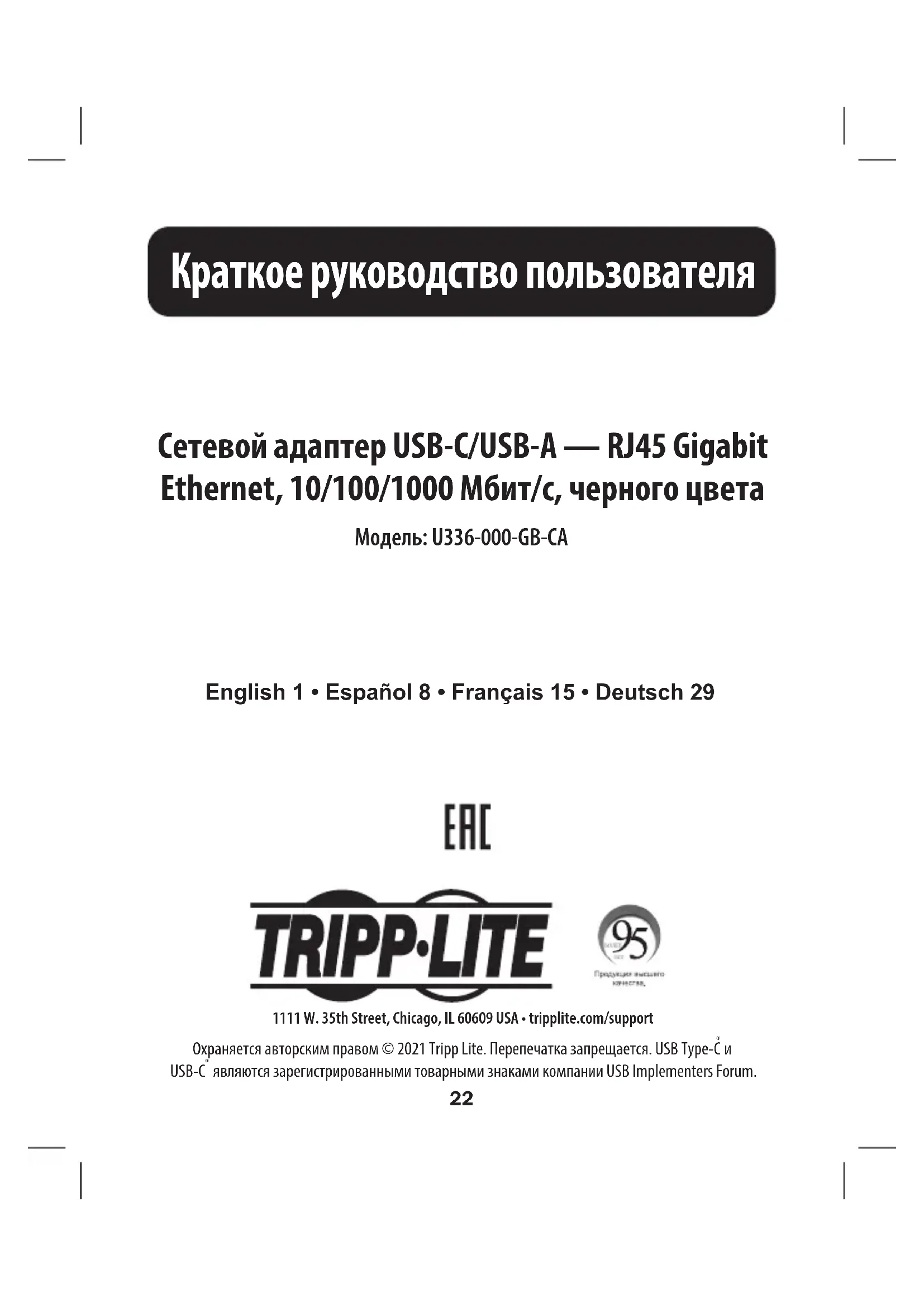

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U336000GBCA Tripp Lite

USB-C являются зарегистрированными товарными знаками компании USB Implementers Forum. Краткое руководство пользователя English 1 • Español 8 • Français 15 • Deutsch 2923

• Соединяет USB-порт стационарного, портативного или планшетного ПК с проводной сетью Ethernet

• Обеспечивает сетевые скорости до 10/100/1000 Мбит/с (1 Гбит/с)

• Соответствует требованиям стандартов IEEE 802.3, 802.3u, 802.3ab и 802.3az.

• Поддерживает: o Wake-on-LAN o полнодуплексный режим с управлением потоками согласно IEEE 802.3X o полудуплексный режим с управлением потоками избыточного давления o контрольную сумму разгрузки (СОЕ) для пакетов IPv4 и IPv6 o режимы приостановки и удаленной активизации посредством смены каналов, Magic Packet, Microsoft Wakeup Frame и контакта для внешней активизации

• Совместим с операционными системами Windows

• Подключается по технологии Plug-and-play без необходимости во внешнем питании для облегчения процесса подключения

• Легко помещается в карман, рюкзак, портфель или сумку для ноутбука Характеристики изделия24

• Стационарный или портативный компьютер либо другое совместимое устройство с USB-портами (для достижения скоростей стандарта USB 3.0 требуется интерфейс USB 3.0)

• Операционная система Windows или macOS

• Безразрывные Ethernet-кабели UTP Сat6 Gigаbit серии N201 с литыми разъемами

• Штепсельный переходник с разъемами USB-A и USB-C

• Краткое руководство пользователя Cиcтемные требования Oпциональные кoмплектующие Содержимое упаковки25

1. Подсоедините вмонтированный кабель USB-A к порту USB-A

своего стационарного или портативного компьютера.

2. Если компьютер имеет порт USB-C, подсоедините штепсельный переходник USB-C

из комплекта к кабелю USB-A и подключите кабель к порту USB-C.

3. Соедините порт RJ45 с сетью Ethernet через UTP-кабель (в комплект поставки не

4. При подключении устройства мод. U336-000-GB-CA к компьютеру загорается

светодиодный индикатор белого цвета. При подключении к сети Ethernet загорается светодиодный индикатор оранжевого цвета.

Маршрутизатор локальной сети Компьютер с портом USB-C26 Технические характеристики Входные/выходные разъемы Вход USB-A (штекерный) Адаптер USB-C (штекер) Выход RJ45 (гнездовой) Физические характеристики Размеры (В x Ш x Г) 19,6 x 2,2 x 1,5 см Вес 14,6 г Технические характеристики USB 5 Гбит/с (USB 3.2 Gen 1) RJ45 10/100/1000 Мбит/с (1 Гбит/с) Светодиодные индикаторы Белый: питание Оранжевый: сетевая активность Сетевое оборудование Поддерживаемые стандарты IEEE 802.3, 802.3ab, 802.3az, 802.3u Условия эксплуатации Диапазон рабочих температур От 0 до 45°C Диапазон температур хранения От -10 до 70°C Рабочий диапазон влажности Относительная влажность от 10 до 85%, без образования конденсата Диапазон влажности при хранении От 5 до 90%, без образования конденсата Совместимость Операционные системы Windows и macOS Комплектующие Руководство пользователя Англоязычная версия Гарантийные обязательства Ограниченная гарантия 3 года27 Гарантийные обязательства Ограниченная гарантия сроком 3 года Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 (трех) лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции). ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.28 Гарантийные обязательства Информация по выполнению требований Директивы WEEE для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Европейского союза) Согласно положениям Дирeктивы oб утилизации отходов электрического и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)

• Oтправку нового оборудования на переработку после окончательной выработки его pecypca Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях. 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support 21-04-178 • 93-3EBD_RevA29 USB-C- und USB-A-zu- RJ45-Gigabit-Ethernet- Netzwerkadapter, 10/100/1000 Mbit/s, Schwarz Modell: U336-000-GB-CA 1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/supportCopyright © 2021 Tripp Lite. Alle Rechte vorbehalten. USB Type-C und USB-C sind registrierte Marken des USB Implementers Forum. Kurzanleitung English 1 • Español 8 • Français 15 • Русский 2230
