N48LSS32X32 - Сетевой адаптер Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Панель переключения MPO/MTP одномодовая для архитектуры spine-and-leaf
Модель	N48LSS-32X32
Формат	1U (48,26 см стандартная ширина EIA)
Тип разъемов	MPO/MTP (порты spine спереди и leaf сзади)
Количество портов	32 порта (16x16 в конфигурации) или 32x32 в зависимости от модели
Питание	Нет (пассивное устройство)
Основная функция	Замена перекрестного соединения MPO/MTP на LC, управление кабелями spine-and-leaf
Система управления кабелями	Спереди и сзади, с дверцей и поворотными кронштейнами
Установка	Монтаж в стойку 19 дюймов с выдвижными боковыми кронштейнами
Обслуживание и очистка	Регулярная очистка оптических разъемов с помощью соответствующего набора
Безопасность	Использование в соответствии с инструкциями; не использовать для устройств жизнеобеспечения
Запасные части и ремонт	Нет съемных деталей; ремонт путем замены панели
Гарантия	Ограниченная пожизненная гарантия (ремонт или замена)
Рабочая температура	от 0 до 50 °C (оценочно для пассивного оборудования)
Относительная влажность	от 5 до 95 % без конденсации (оценка)

Часто задаваемые вопросы - N48LSS32X32 Tripp Lite

В чем разница между моделями N48LSS-16X16 и N48LSS-32X32?

Модель N48LSS-16X16 имеет 16 портов spine и 16 портов leaf (всего 32), а N48LSS-32X32 имеет по 32 с каждой стороны (всего 64). Проверьте свои потребности в плотности портов.

Совместима ли эта панель с многомодовыми кабелями MPO?

Нет, эта модель специально разработана для одномодовых кабелей (singlemode). Использование многомодовых кабелей может привести к потерям сигнала.

Как установить панель в стойку?

Выдвиньте передние и задние боковые кронштейны, закрепите их прилагаемыми винтами, затем установите панель в стандартную стойку 19 дюймов (48,26 см) и затяните крепежные винты.

Могу ли я использовать эту панель для архитектуры, отличной от spine-and-leaf?

Хотя она разработана для архитектуры spine-and-leaf, ее можно использовать в других конфигурациях, соблюдая ориентацию портов (spine спереди, leaf сзади).

Как чистить разъемы MPO/MTP?

Используйте набор для очистки оптических разъемов с безворсовыми салфетками и насадкой, подходящей для разъемов MPO. Избегайте контакта с контактами.

Есть ли изнашиваемые детали, которые нужно заменять?

Эта панель не содержит изнашиваемых деталей или расходных материалов. Разъемы должны быть защищены от пыли прилагаемыми колпачками.

Какая гарантия на этот продукт?

Tripp Lite предоставляет ограниченную пожизненную гарантию, покрывающую дефекты материалов и изготовления. В случае проблемы обратитесь в службу поддержки для замены.

Могу ли я установить панель в другом положении, кроме горизонтального?

Панель предназначена для горизонтального монтажа в стойку. Вертикальный монтаж не рекомендуется, так как это может повлиять на управление кабелями.

Какие инструменты необходимы для установки?

Вам понадобится крестовая отвертка для крепежных винтов и, возможно, шестигранный ключ для кронштейнов, если он прилагается.

Как определить направление портов spine и leaf?

Порты spine расположены спереди панели (к пользователю), а порты leaf сзади. Обратитесь к маркировке на панели.

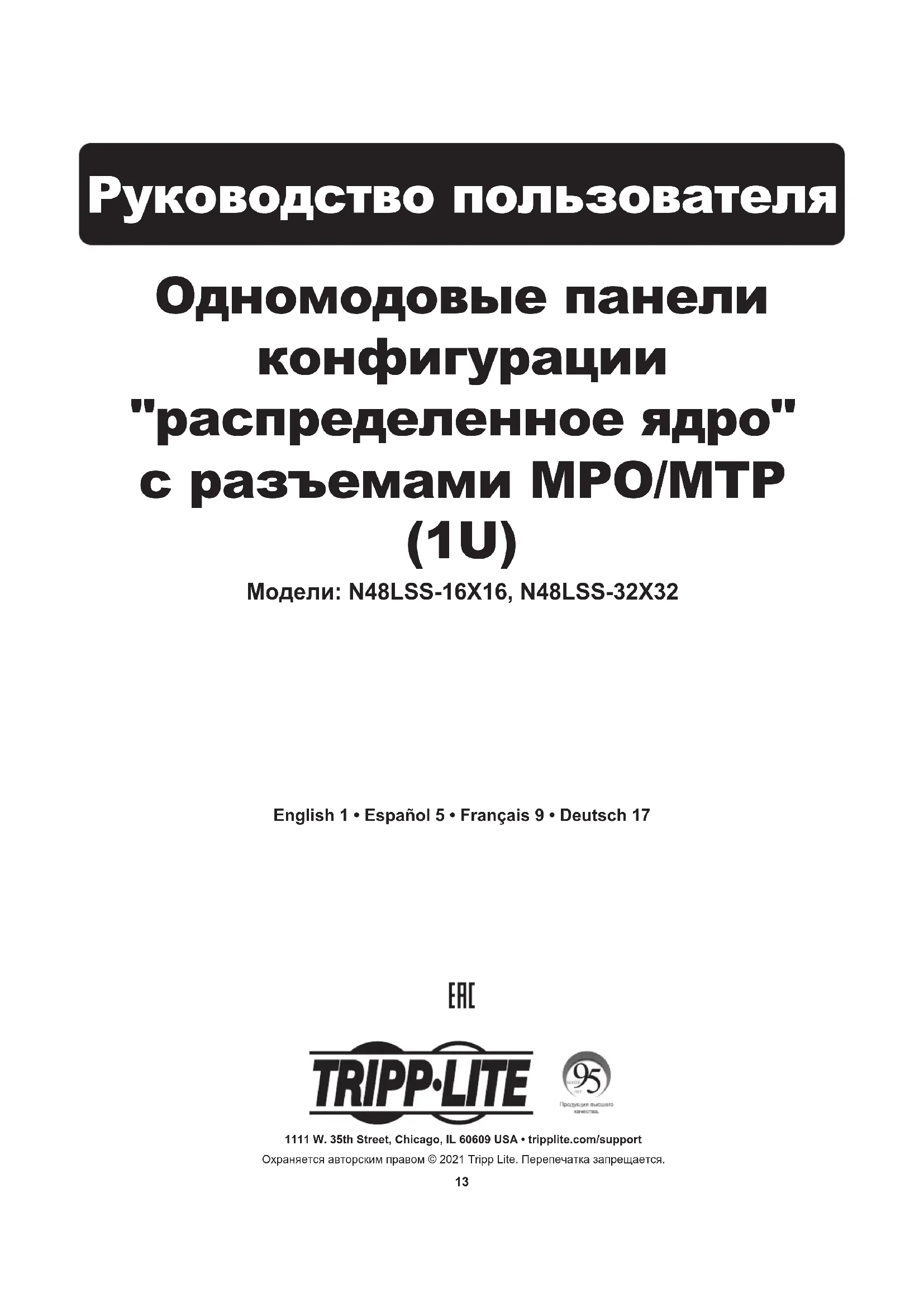

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N48LSS32X32 Tripp Lite

Руководство пользователя

Одномодовые панели конфигурации "распределенное ядро" с разъемами МРО/МТР (1U)

Модели: N48LSS-16X16, N48LSS-32X32

English 1 • Español 5 • Français 9 • Deutsch 17

ERC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

Основные компоненты

Сетевые панели N48LSS-16X16 и N48LSS-32X32 размером 1U предназначены для использования в архитектуре типа "распределенное ядро" ("ствол и листья"), заменяющей стандартное перекрестное соединение МРО/МТР-LC с портами МРО/МТР и помогающей исключить значительную путаницу проводов в шкафах. "Стволовые" порты с лицевой стороны панели сопряжены со "стволовым" выключателем, а "листовые" порты с тыльной стороны — с "листовым" выключателем. Основные компоненты панелей представлены ниже:

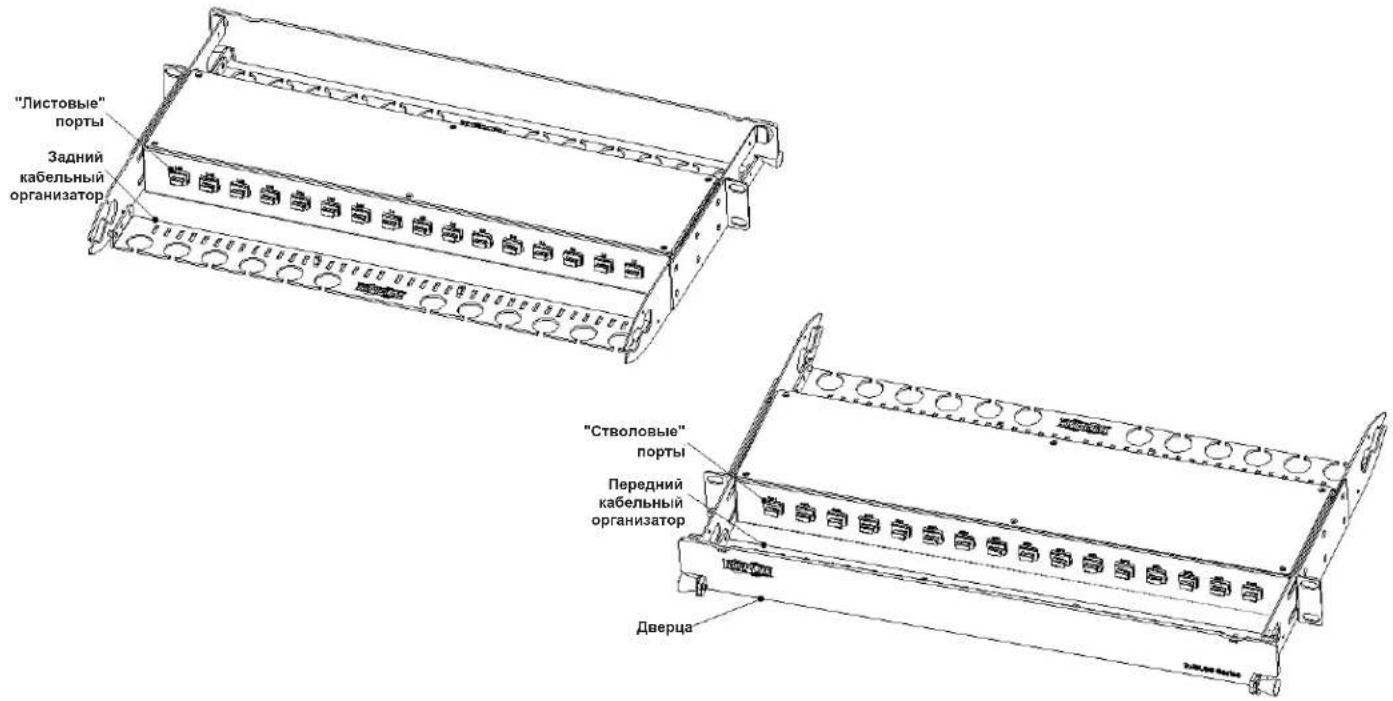

"Листовые" порты Задний кабельный организатор "Стволовые" порты Передний кабельный организатор Дверца

Установка

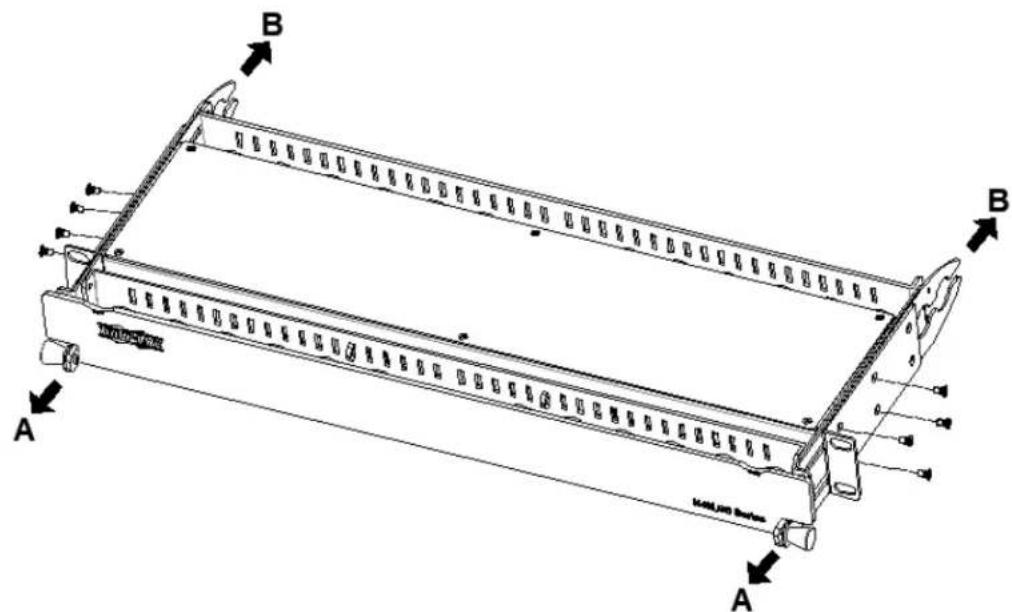

Шаг 1. Удлините передние и задние боковые кронштейны и зафиксируйте их боковыми винтами.

A B B A Long, 1000 bytes

Установка

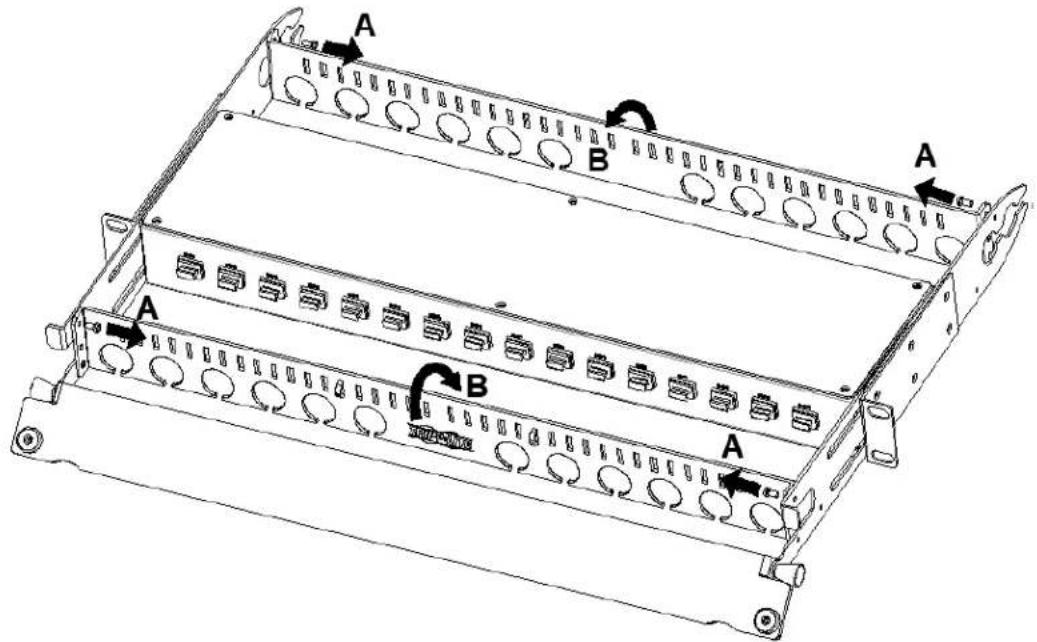

Шаг 2. Выверните винты, поверните передний и задний кабельные организаторы, а затем затяните винты.

A B A A B A

Шаг 3. Вмонтируйте панель в 19-дюймовую стойку стандарта EIA и зафиксируйте ее винтами.

Гарантийные обязательства

Ограниченная пожизненная гарантия

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение всего срока службы при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей гарантии производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Расходы по обратной транспортировке изделия оплачиваются Продавцом.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
