Produkttyp	MPO/MTP-Patchpanel, Singlemode, für Spine-and-Leaf-Architektur
Modell	N48LSS-32X32
Formfaktor	1U (48,26 cm Standard-EIA-Breite)
Anschlusstyp	MPO/MTP (Spine-Ports vorne, Leaf-Ports hinten)
Anzahl der Ports	32 Ports (16x16 Konfiguration) oder 32x32 je nach Modell
Stromversorgung	Keine (passives Gerät)
Hauptfunktion	Ersatz für eine MPO/MTP-zu-LC-Kreuzverbindung, Spine-and-Leaf-Kabelmanagement
Kabelmanagementsystem	Vorne und hinten, mit Tür und schwenkbaren Trägern
Installation	Montage in 19-Zoll-Gehäuse mit ausziehbaren seitlichen Trägern
Wartung und Reinigung	Regelmäßige Reinigung der optischen Steckverbinder mit geeignetem Kit
Sicherheit	Verwendung gemäß Anweisungen; nicht für lebenserhaltende Geräte verwenden
Ersatzteile und Reparaturfähigkeit	Keine austauschbaren Teile; Reparatur durch Austausch des Panels
Garantie	Eingeschränkte lebenslange Garantie (Reparatur oder Austausch)
Betriebstemperatur	0 bis 50 °C (Schätzung für passives Gerät)
Relative Luftfeuchtigkeit	5 bis 95 % nicht kondensierend (Schätzung)

Häufig gestellte Fragen - N48LSS32X32 Tripp Lite

Was ist der Unterschied zwischen den Modellen N48LSS-16X16 und N48LSS-32X32?

Das Modell N48LSS-16X16 hat 16 Spine-Ports und 16 Leaf-Ports (insgesamt 32), während das N48LSS-32X32 32 auf jeder Seite hat (insgesamt 64). Überprüfen Sie Ihren Portdichte-Bedarf.

Ist dieses Panel mit Multimode-MPO-Kabeln kompatibel?

Nein, dieses Modell ist speziell für Singlemode-Kabel ausgelegt. Die Verwendung von Multimode-Kabeln kann zu Signalverlusten führen.

Wie installiere ich das Panel in einem Gehäuse?

Verlängern Sie die vorderen und hinteren seitlichen Träger, befestigen Sie sie mit den mitgelieferten Schrauben, montieren Sie das Panel dann in einem Standard-19-Zoll-Gehäuse (48,26 cm) und ziehen Sie die Befestigungsschrauben fest.

Kann ich dieses Panel für eine andere Architektur als Spine-and-Leaf verwenden?

Obwohl für die Spine-and-Leaf-Architektur entwickelt, kann es in anderen Konfigurationen verwendet werden, wenn die Portausrichtungen (Spine vorne, Leaf hinten) beachtet werden.

Wie reinige ich MPO/MTP-Steckverbinder?

Verwenden Sie ein Reinigungsset für optische Steckverbinder mit fusselfreien Tüchern und einer für MPO-Steckverbinder geeigneten Spitze. Vermeiden Sie jeglichen Kontakt mit den Kontaktflächen.

Gibt es Verschleißteile, die ausgetauscht werden müssen?

Dieses Panel enthält keine Verschleiß- oder Verbrauchsteile. Die Steckverbinder müssen durch die mitgelieferten Schutzkappen vor Staub geschützt werden.

Welche Garantie gilt für dieses Produkt?

Tripp Lite bietet eine eingeschränkte lebenslange Garantie, die Material- und Verarbeitungsfehler abdeckt. Bei Problemen wenden Sie sich an den Support für einen Austausch.

Kann ich das Panel in einer anderen als horizontalen Position montieren?

Das Panel ist für die horizontale Montage im Gehäuse ausgelegt. Eine vertikale Montage wird nicht empfohlen, da dies das Kabelmanagement beeinträchtigen könnte.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher für die Befestigungsschrauben und möglicherweise einen Inbusschlüssel für die Träger, falls mitgeliefert.

Wie erkenne ich die Richtung der Spine- und Leaf-Ports?

Die Spine-Ports befinden sich an der Vorderseite des Panels (zum Benutzer hin), während die Leaf-Ports auf der Rückseite sind. Beachten Sie die Etiketten auf dem Panel.

BEDIENUNGSANLEITUNG N48LSS32X32 Tripp Lite

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

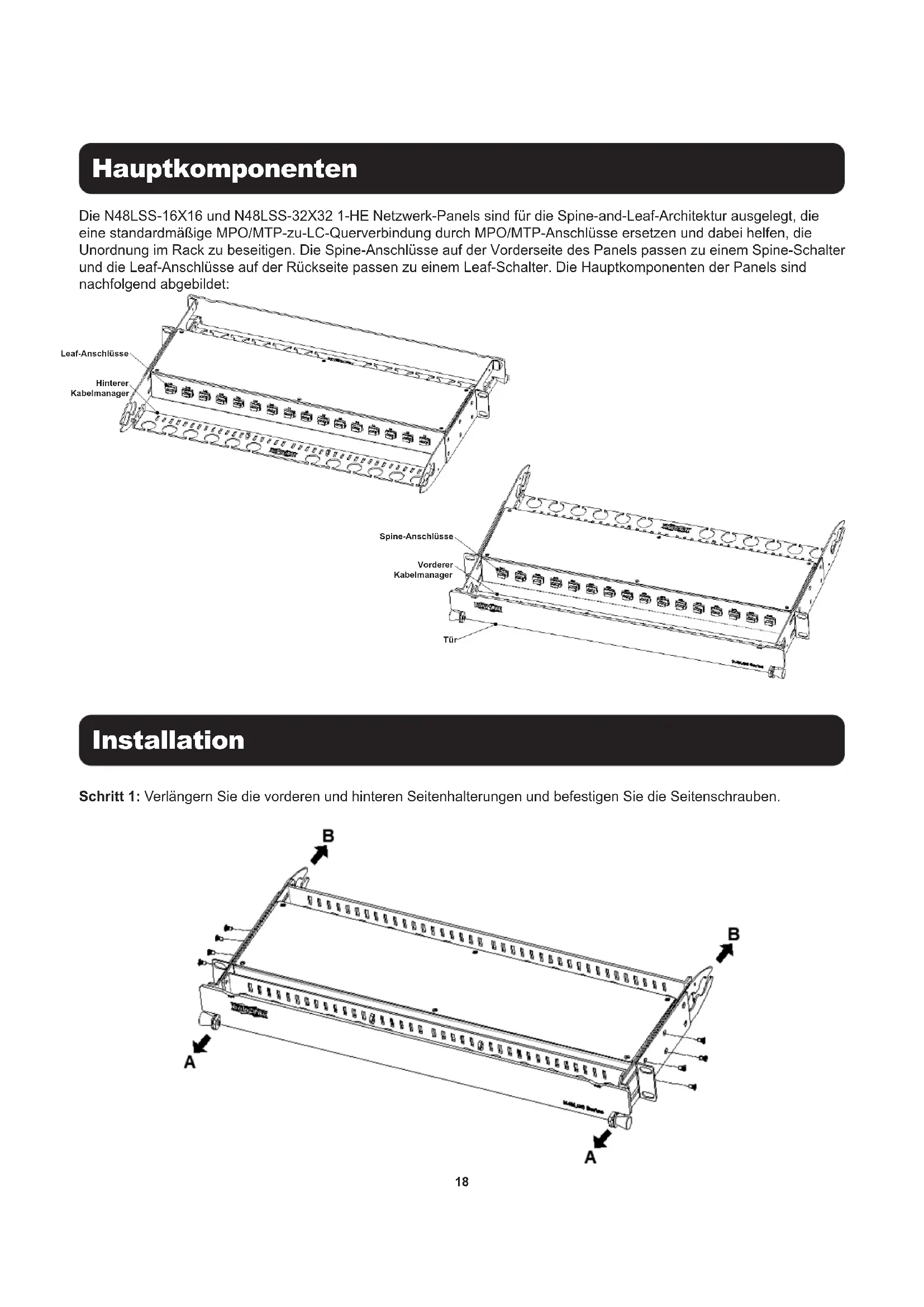

Hauptkomponenten

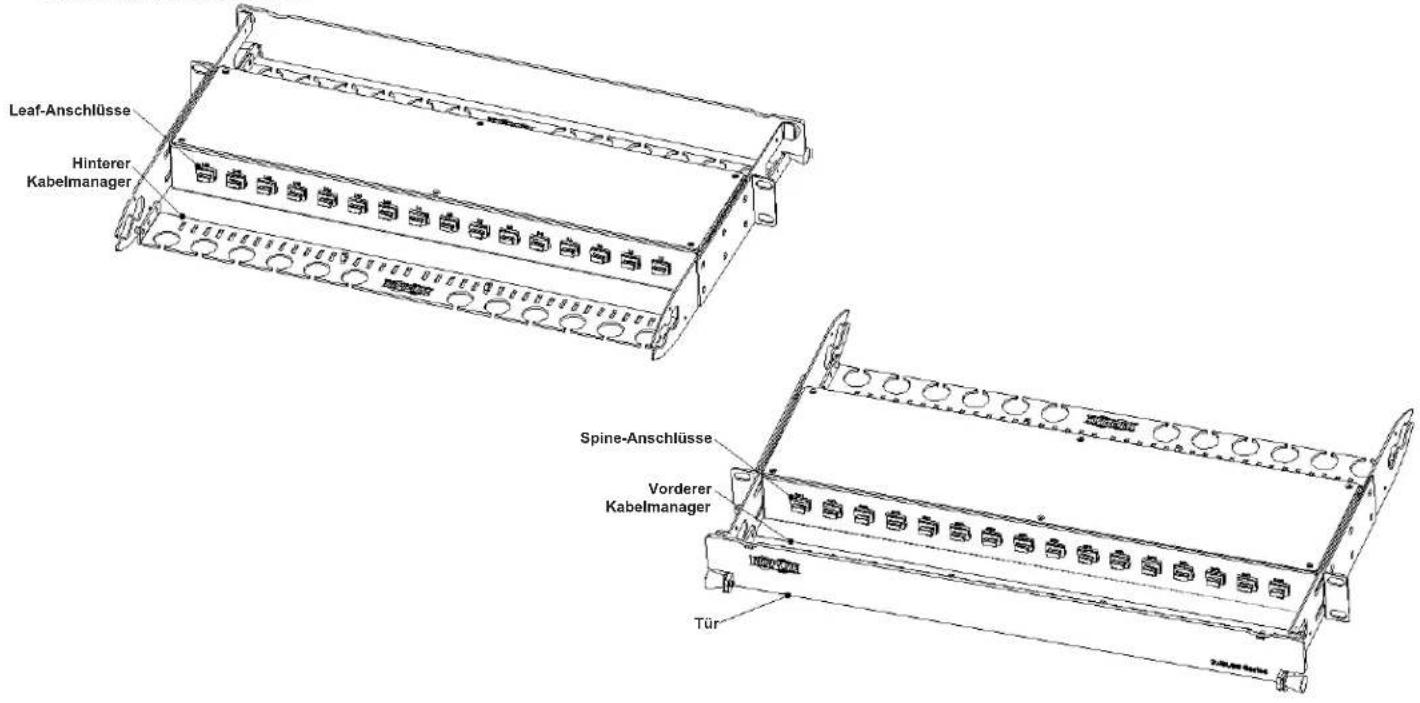

Die N48LSS-16X16 und N48LSS-32X32 1-HE Netzwerk-Panels sind für die Spine-and-Leaf-Architektur ausgelegt, die eine standardmäßige MPO/MTP-zu-LC-Querverbindung durch MPO/MTP-Anschlüsse ersetzen und dabei helfen, die Unordnung im Rack zu beseitigen. Die Spine-Anschlüsse auf der Vorderseite des Panels passen zu einem Spine-Schalter und die Leaf-Anschlüsse auf der Rückseite passen zu einem Leaf-Schalter. Die Hauptkomponenten der Panels sind nachfolgend abgebildet:

Leaf-Anschlüsse Hinterer Kabelmanager Spine-Anschlüsse Vorderer Kabelmanager Tür

Installation

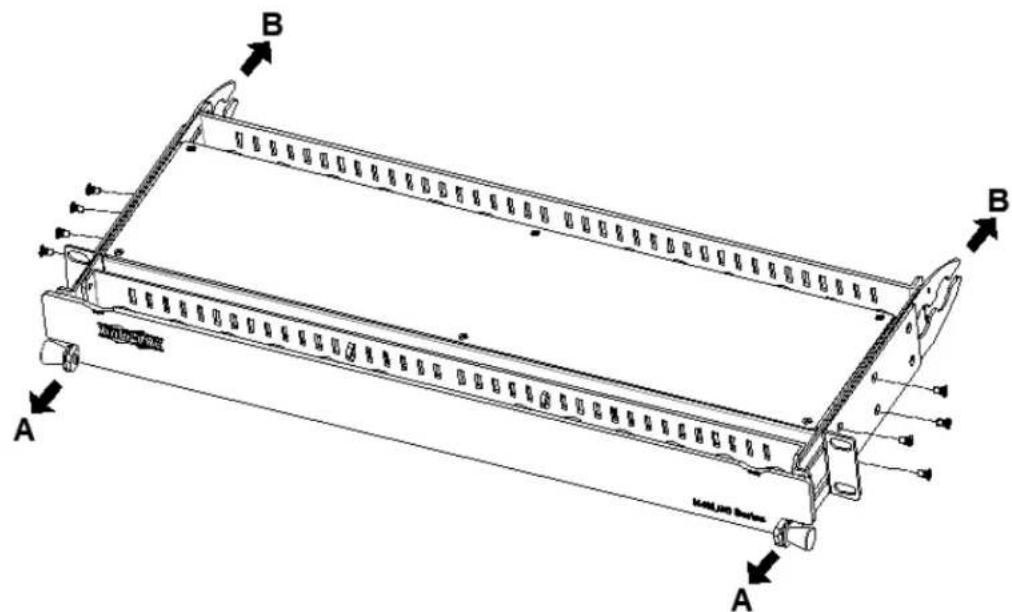

Schritt 1: Verlängern Sie die vorderen und hinteren Seitenhalterungen und befestigen Sie die Seitenschrauben.

A B B A Long Pass Bracket

Installation

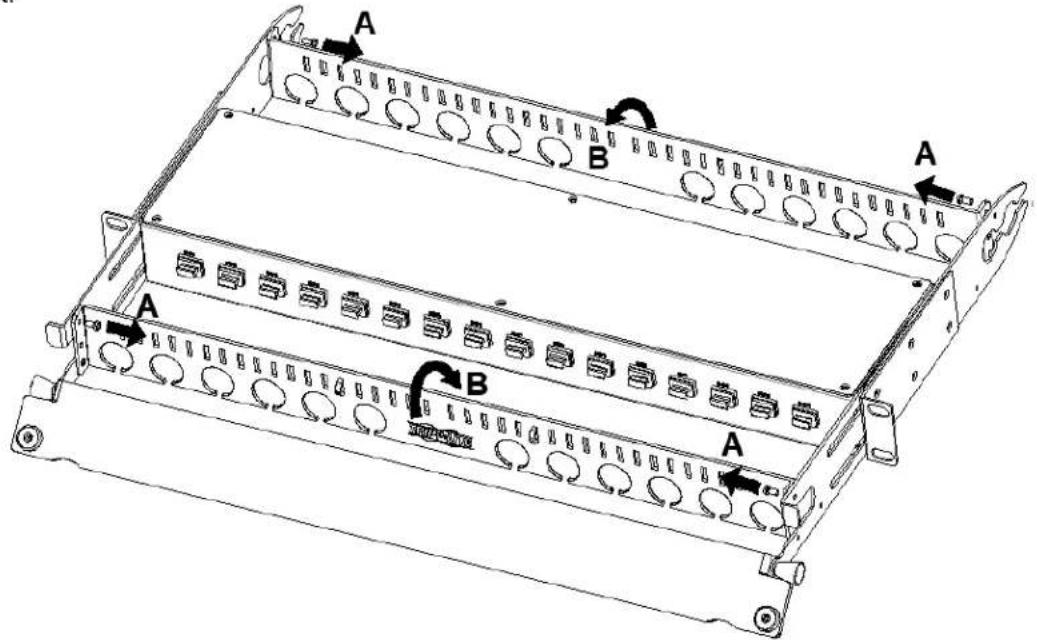

Schritt 2: Entfernen Sie die Schrauben, drehen Sie den vorderen und hinteren Kabelmanager und ziehen Sie die Schrauben fest.

A B A A B A

Schritt 3: Befestigen Sie das Panel in einem 19-Zoll-Rack nach EIA-Standard und ziehen Sie die Schrauben fest.

Eingeschränkte Garantie auf Lebenszeit

Der Verkäufer garantiert für die gesamte Produktlebensdauer, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Reparaturen unter dieser Garantie werden nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Der Verkäufer zahlt die Rücksendungsgebühren.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
