BEDIENUNGSANLEITUNG U4600033AGALC Tripp Lite

• 3 USB-A-Anschlüsse unterstützen USB 3.2 Gen 1-Datenübertragungsgeschwindigkeiten bis zu 5 Gbit/s

• Ein USB-Anschluss unterstützt auch eine Ladeleistung bis zu 5 V 1,5 A (7,5 W)

• Der USB-C-Anschluss für die PD-Aufladung 3.0 unterstützt eine Ausgangsleistung von 20 V 5 A (100 W) und FRS (Fast Role Swap) zum Laden des Hostgeräts sowie eine gleichzeitige Datenübertragung mit Geschwindigkeiten bis zu 5 Gbit/s

• Die USB-Anschlüsse sind abwärtskompatibel mit älteren USB 2.0-Geräten

• Der RJ45-Anschluss ermöglicht den Anschluss an ein 10/100/1000 Mbit/s (1 Gbit/s) Gigabit- Ethernet-Netzwerk

• Die kompakte Größe ermöglicht den bequemen Transport in einem Rucksack oder einer Laptoptasche für die Verbindung an jedem Ort Produktmerkmale35

• U460-003-3AGALC USB-C-Hub mit 3 Anschlüssen

• Hakenlose Cat6-Gigabit-Ethernet-Kabel der N201- Serie

• USB-C-Kabel (USB 3.2 Gen 1) der U420-Serie, Stecker/Stecker Lieferumfang Optionales Zubehör36

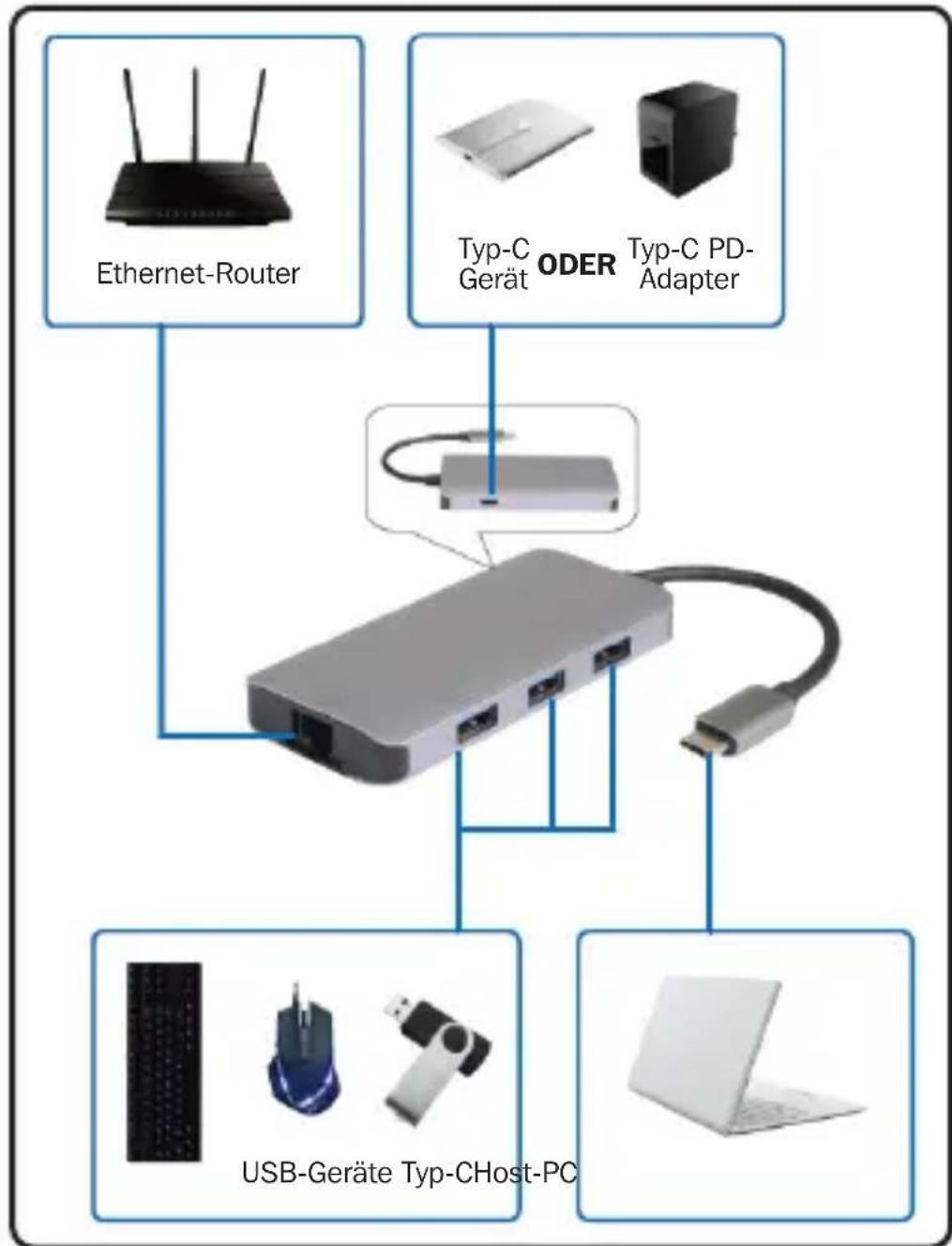

1. Schließen Sie das eingebaute USB-C-Kabel an

Ihr MacBook, Chromebook oder einen anderen USB-C-Host an.

2. Verbinden Sie den USB-C-Anschluss für

die PD-Aufladung mit einem vom Benutzer bereitgestellten USB-Kabel mit Ihrem Hostgerät oder einem AC-Ladegerät (siehe optionales Zubehör).

3. Schließen Sie USB-Peripheriegeräte, z. B. ein

USB-Laufwerk, eine Maus und eine Tastatur, an die USB-A-Anschlüsse an.

4. Schließen Sie den RJ45-Anschluss an ein

Gigabit-Ethernet-Netzwerk oder einen Router mit einem vom Benutzer bereitgestellten Ethernet- Kabel an (siehe optionales Zubehör).

5. Legen Sie die IP-Adresse des Hostgeräts

automatisch oder manuell fest. Betrieb37 Betrieb Ethernet-Router USB-Geräte Typ-CHost-PC Typ-C Gerät Typ-C PD- Adapter ODER38 Technische Daten EINGANG/AUSGANG Eingang USB-C (Stecker) Ausgang (3x) USB-A (Buchse) USB-C PD-Aufladung (Buchse) RJ45 (Buchse) USB-Version USB 3.2 Gen 1 (5 Gbit/s) PD-Aufladung 100 W PD-Aufladung Farbe und Abmessungen Größe 95 x 45 x 13 mm Gewicht 68,5 g Umgebungsinformationen Betriebstemperatur- bereich 0 °C bis 45 °C Lagertemperaturb- ereich 14 °F bis 158 °F (-10 °C bis 70 °C) Luftfeuchtigkeit bei Betrieb 10 % bis 85 % rF, 10% bis 85% RF, NICHT KondensierendNo Translationnicht kondensierend Feuchtebereich für die Lagerung 5 % bis 90 % rF, nicht kondensierend Garantie Beschränkte Garantie 1 Jahr Behördliche Zulassungen Zertifizierungen FCC, CE, ICES, RoHS, REACH39 Garantie 3 Jahre eingeschränkte Garantie Der Verkäufer garantiert, dass dieses Produkt, wenn es in Übereinstimmung mit allen anwendbaren Anweisungen verwendet wird, für einen Zeitraum von drei (3) Jahren ab dem Erstkaufdatum frei von ursprünglichen Material- und Verarbeitungsfehlern ist. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN

AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER

UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT

GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH

DARGELEGTEN GARANTIEBEDINGUNGEN ÜBERNIMMT DER

VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE

GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN

FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE

SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.) WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.40 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 21-03-059 • 93-3E2E_RevA Garantie WEEE-Compliance-Informationen für Tripp-Lite-Kunden und Recycler (Europäische Union) Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Tripp Lite kaufen, ein Anrecht auf Folgendes haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)

• Rücksendung der neuen Geräte zum Recyling, wenn ihr Lebenszyklus abgelaufen ist Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen. Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
