U4600033AGALC - сетевая карта / адаптер Tripp Lite - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ U4600033AGALC Tripp Lite

являются зарегистрированными товарными знаками компании USB Implementers Forum. English 1 • Español 9 Français 17 • Deutsch 3326

• 3 порта USB-A поддерживают скорости передачи данных до 5 Гбит/с через интерфейс USB 3.21 Gen 1

• Один USB-порт также поддерживает зарядку мощностью до 7,5 Вт (5 В / 1,5 А)

• Порт USB-C PD Charging 3.0 поддерживает выходную мощность 100 Вт (20 В / 5 А) и функцию Fast Role Swap для зарядки хост- устройства, а также одновременную передачу данных на скоростях до 5 Гбит/с

• USB-порты обратно совместимы с оборудованием старых моделей, оснащенным интерфейсом USB 2.0

• Порт RJ45 обеспечивает возможность подключения к сети Gigabit Ethernet, поддерживающей передачу данных на скоростях 10/100/1000 Мбит/с (1 Гбит/с)

• Компактный размер обеспечивает возможность удобной транспортировки в рюкзаке или сумке для ноутбука для подключения в любом месте Характеристики изделия27

• 3-портовый концентратор USB-C мод. U460-003-3AGALC

• Краткое руководство пользователя

• Безразрывные Ethernet-кабели Сat6 Gigаbit серии N201

• Кабели USB-C (USB 3.2 Gen 1) серии U420 (штекер/штекер) Coдержимое упакoвки Oпциональные кoмплектующие28

1. Подключите вмонтированный кабель USB-C к своему

устройству MacBook, Chromebook или другому хост-устройству с интерфейсом USB-C.

2. Соедините порт USB-C PD Charging со своим хост-устройством

или сетевым зарядным устройством переменного тока через USB-кабель (в комплект поставки не входит) (см. раздел Опциональные комплектующие).

3. Подключите периферийное оборудование с USB-интерфейсом

(например, флэш-накопитель, мышь и клавиатуру) к портам USB-A.

4. Соедините порт RJ45 с сетью Gigabit Ethernet или

маршрутизатором через Ethernet-кабель (в комплект поставки не входит) (см. раздел Опциональные комплектующие).

5. Установите IP-адрес хост-устройства автоматически или вручную.

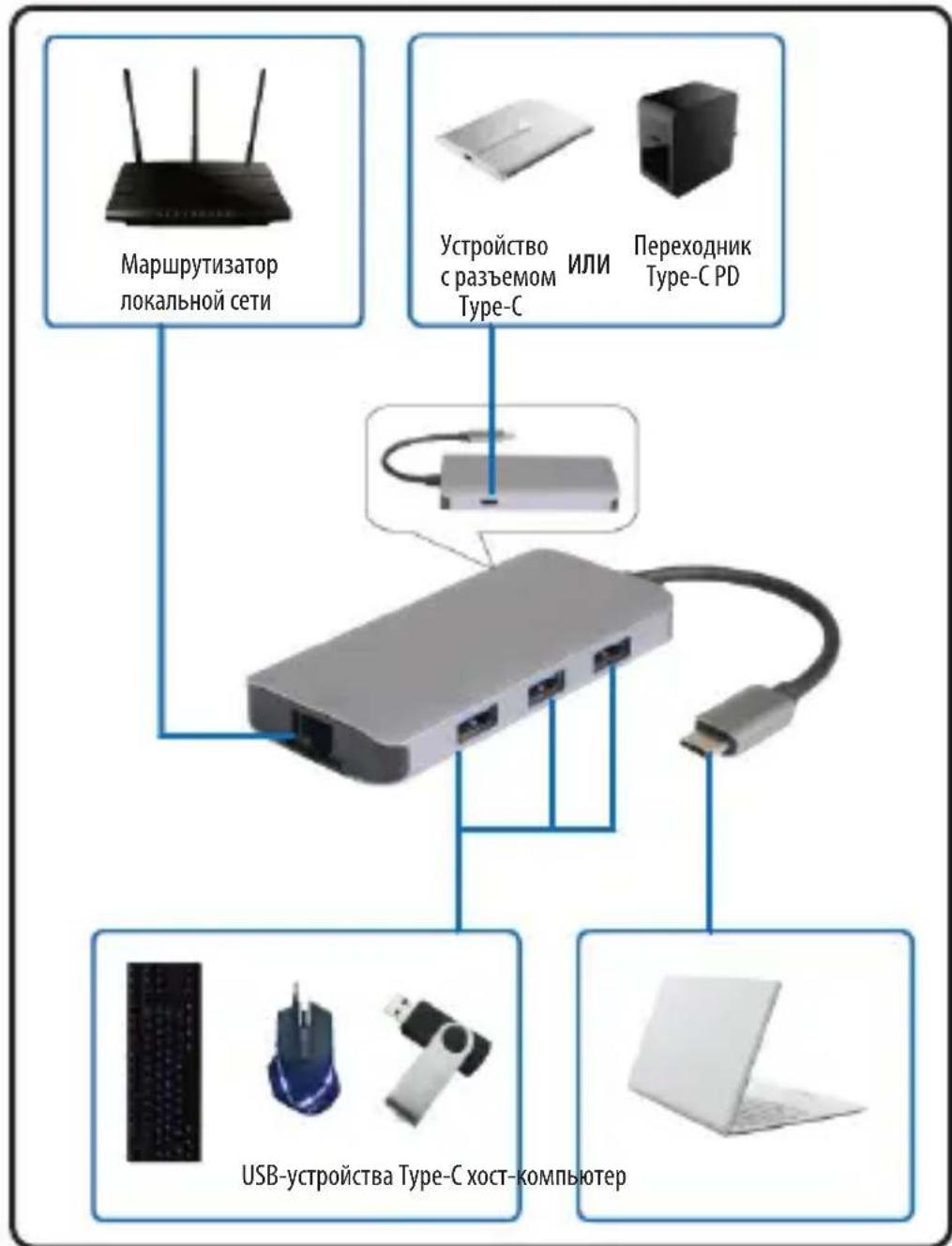

Порядок эксплуатации29 Порядок эксплуатации Маршрутизатор локальной сети USB-устройства Type-C хост-компьютер

Type-C PD ИЛИ30 Технические характеристики

Вход USB-C (штекерный) Выход USB-A (гнездовой) (3 шт.) USB-C PD Charging (гнездовой) RJ45 (гнездовой) Версия USB-интерфейса USB 3.2 Gen 1 (5 Гбит/с) PD Charging PD Charging (100 Вт) Механические характеристики Размеры 95 x 45 x 13 мм Масса 68,5 г Условия эксплуатации

рабочих температур От 0 до 45°C

температур хранения От -10 до 70°C Рабочий диапазон

Относительная влажность от 10 до 85%, без образования конденсата Диапазон влажности при хранении От 5 до 90%, без образования конденсата Гарантийные обязательства Ограниченная гарантия 1 год Одобрения регулирующих органов Сведения о сертификации Соотв. треб. FCC, CE, ICES, RoHS, REACH31 Гарантийные обязательства Ограниченная гарантия сроком 3 года Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение 3 (трех) лет с момента первоначальной покупки данного изделия при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИCКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАCTОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШEУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая гарантия предоставляет конкретные юридические права, а набор других прав может быть различным в зависимости от юрисдикции). ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.32 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support 21-03-059 • 93-3E2E_RevA Гарантийные обязательства Информация по выполнению требований Директивы WЕЕЕ для покупателей и переработчиков продукции компании Tripp Lite (являющихся резидентами Eврoпейского союза) Согласно положениям Дирeктивы oб утилизации отходов электрического и электронного оборудования (WЕЕЕ) и исполнительных распоряжений по ее применению, при покупке потребителями нового электрического или электронного оборудования производства компании Tripp Lite они получают право на:

• Продажу старого оборудования по принципу "один за один" и/или на эквивалентной основе (в зависимости от конкретной страны)

• Oтправку нового оборудования на переработку после окончательной выработки его pecypca Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность. Компания Tripp Lite постоянно совершенствует свою продукцию. B связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.33 1111 W. 35th Street, Chicago, IL 60609 USA tripplite.com/support Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten. Kurzanleitung USB-C-Hub mit 3 Anschlüssen, Gigabit-Ethernet, 100 W PD- Aufladung und QC-Aufladung Modell: U460-003-3AGALC USB Type-C
