Produkttyp	USB-auf-Seriell RS-232 Adapter
Marke	Tripp Lite
Modell	U209-005-COM
Schnittstelle	USB 2.0 (abwärtskompatibel zu USB 1.1)
Serielle Schnittstelle	RS-232, DB9 Stecker
Chip	FTDI
Max. Datenrate	230 Kb/s
COM-Retention-Funktion	Ja
Stromversorgung	USB-Bus (keine externe Quelle erforderlich)
Abschirmung	Doppelte Abschirmung, Reduzierung von EMI/RFI
Energiemanagement	Unterstützung für Fernweckfunktion
Unterstützte Betriebssysteme	Windows, Mac, Linux
Systemanforderungen	Computer mit verfügbarem USB-Anschluss
Wartung	Mit einem trockenen, fusselfreien Tuch abwischen
Sicherheit	In trockener und gemäßigter Umgebung verwenden
Kabellänge	Ca. 1,5 m (Schätzung)
Garantie	3 Jahre eingeschränkt
Konformitätsinformationen	Entspricht den WEEE-Richtlinien

Häufig gestellte Fragen - U209005COM Tripp Lite

Wie installiere ich den Tripp Lite U209005COM Adapter?

Laden Sie die Treiber von der Tripp Lite Website herunter (tripplite.eaton.com/support). Führen Sie das Installationsprogramm aus und folgen Sie den Anweisungen. Schließen Sie den Adapter an einen freien USB-Anschluss an; das System weist ihm einen COM-Port zu.

Welche Betriebssysteme sind kompatibel?

Der Adapter funktioniert unter Windows, Mac und Linux.

Warum wird mein COM-Port nicht im Geräte-Manager angezeigt?

Überprüfen Sie, ob der Treiber korrekt installiert ist. Starten Sie den Computer neu und schließen Sie den Adapter erneut an. Wenn das Problem weiterhin besteht, versuchen Sie einen anderen USB-Anschluss oder testen Sie ihn an einem anderen Computer.

Was ist die COM-Retention-Funktion?

Die COM-Retention ermöglicht es, dieselbe COM-Portnummer auch nach dem Trennen oder Neustart beizubehalten, sodass Sie Ihre Anwendungen nicht neu konfigurieren müssen.

Was ist die maximale unterstützte Datenrate?

Die Datenrate kann 230 Kb/s erreichen.

Benötigt der Adapter eine externe Stromversorgung?

Nein, der Adapter wird direkt über den USB-Anschluss mit Strom versorgt.

Kann ich diesen Adapter an einem USB 1.1-Anschluss verwenden?

Ja, der Adapter ist abwärtskompatibel zu USB 1.1, aber die Leistung ist eingeschränkt.

Wie ändere ich die zugewiesene COM-Portnummer?

Öffnen Sie im Geräte-Manager die Eigenschaften des COM-Ports unter 'Anschlüsse (COM & LPT)', gehen Sie zur Registerkarte 'Porteinstellungen' und klicken Sie auf 'Erweitert...', um die Nummer zu ändern.

Was tun bei Übersprechen oder Störungen?

Der Adapter verfügt über eine doppelte Abschirmung, um Störungen zu minimieren. Halten Sie das Kabel von starken elektrischen Quellen fern.

Wie lang ist das Kabel?

Das Kabel ist etwa 1,5 Meter lang (geschätzter Wert).

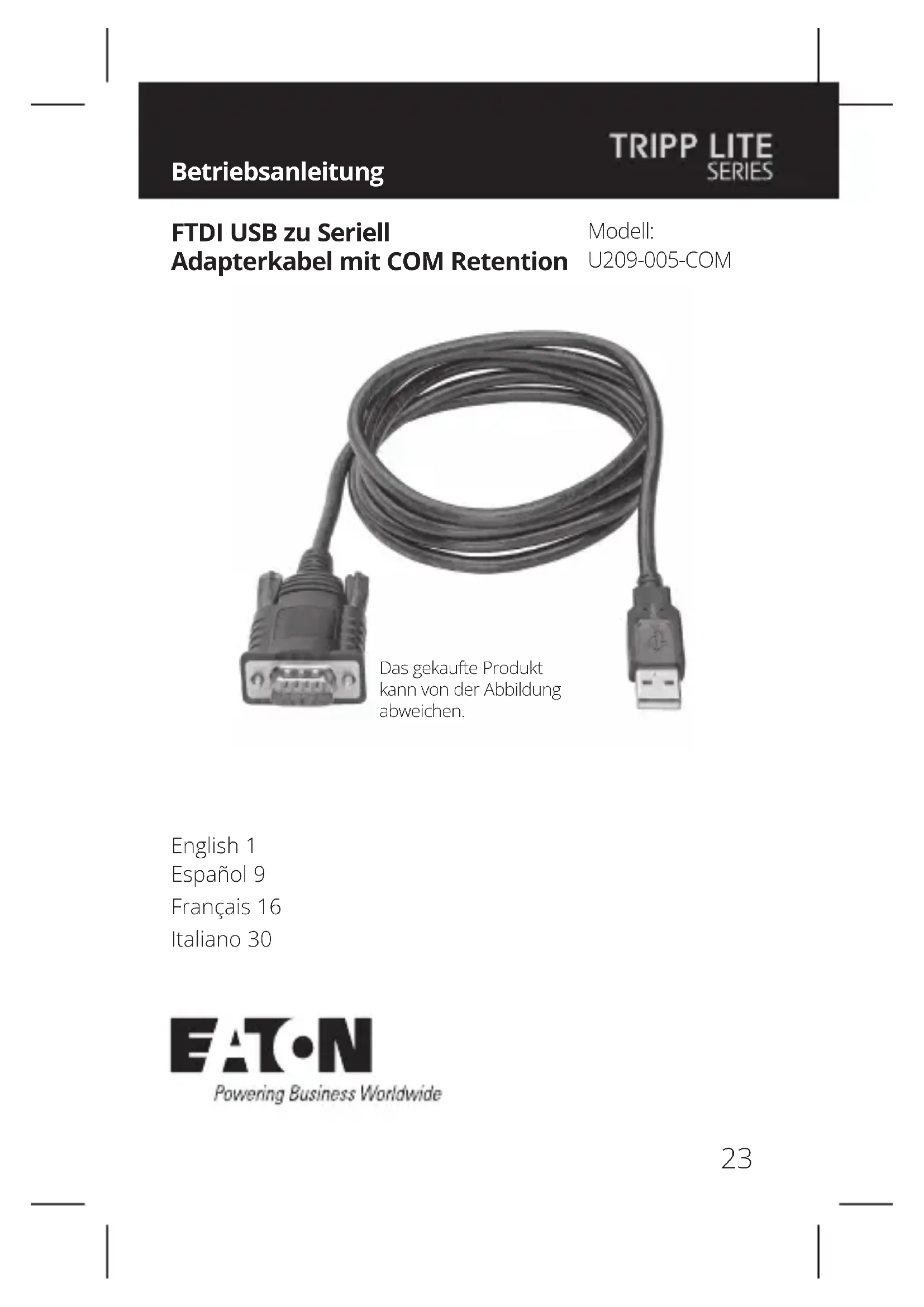

BEDIENUNGSANLEITUNG U209005COM Tripp Lite

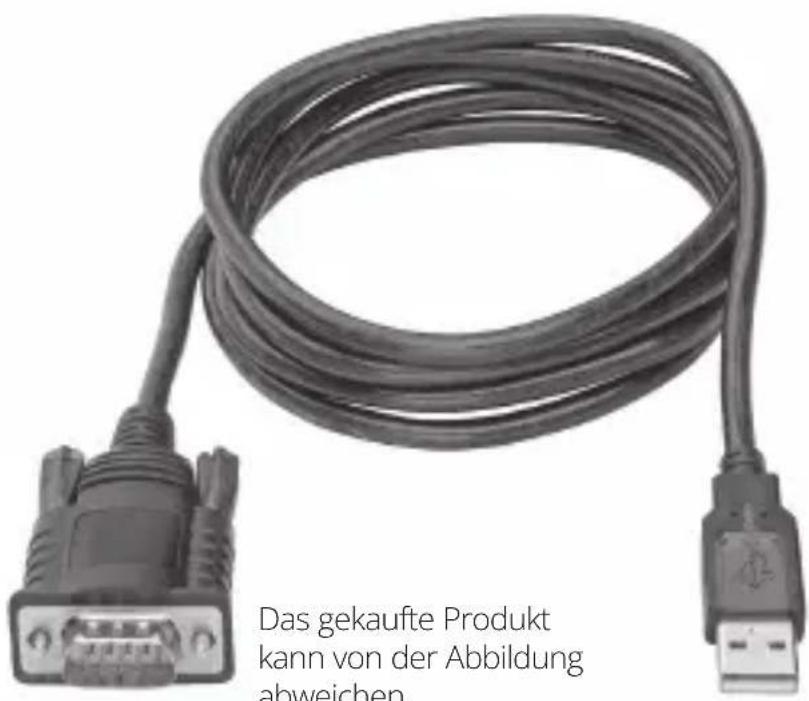

Adapterkabel mit COM Retention

Modell:

U209-005-COM

English 1

Espanol 9

Français 16

Italiano 30

Inhalt des Pakets

U209-005-COM
- Betriebsanleitung

Produktmerkmale

• Fügen Sie eine serielle RS-232-Schnittstelle über den USB-Anschluss Ihres Laptops, Tablets oder Computers hinzu.
  Die COM Retention ermöglich es, jeder Anschluss dieselben COM-Port-Werte zuzuweisen, falls ein Kabel abgezogen oder das System neu gestartet wird.
• Der FTDI-Chipsatz unterszt erweiterte Funktionen und sorgt für Kompatibilität.
• Es werden Datenübertragungsraten von bis zu 230 Kbps unterstützt.
• Es werden USB 2.0 Spezifikationen unterszt, eine Abwärtskompatibilität zu USB 1.1 ist vorhanden.
• Es werden ferngesteuertes Hochfahren aus dem Ruhemodus und Funktionen der Energieverwaltung unterszt.
• Das doppelt abgeschirmte Premium-Kabel eliminiert Überlagerungen und reduziert EMI/RFI-Interferenzen.
• Es ist keine externe Stromversorgung erforderlich. 24

Systemanforderungen

• Computer mit einem verfügbaren USB-Anschluss
• Kompatibel mit den Betriebssystemen Windows, Mac und Linux

Installation

1. Schalten Sie ihren Computer ein und rufen Sie die Treiber von der Produktseite U209-005-COM auf Tripplite.Eaton.com/support ab.
2. Starten Sie den Treiber, der zu ihrem Produkt gehört, und folgen Sie den Anweisungen, bis die Installation abgeschlossen ist.
3. Ihr Computer erkennt den Adapter und weist ihm nach Abschluss der Installation einen COM-Port zu.

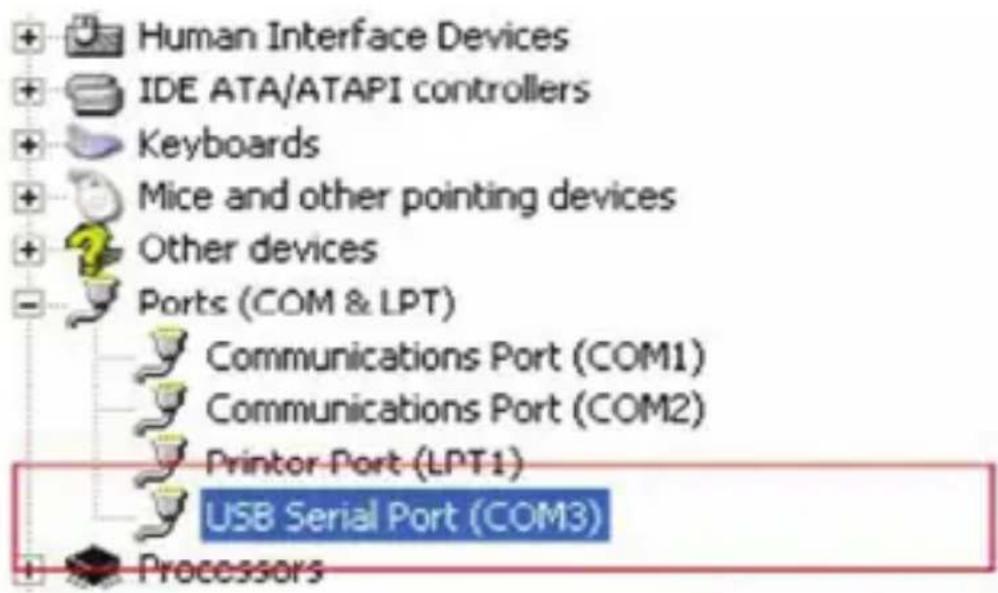

4. Um zu überprüfen, ob Ihr Adapter erfolgreich installiert wurde, navigieren Sie auf ihrem Computer zur Systemsteuerung und öffnen Sie den Bildschirm „Geräte-Manager". Der Adapter erscheint im Abschnitt Ports, daneben können den ihm zugewiesenen COM-Port sehen.

Installation

Installation

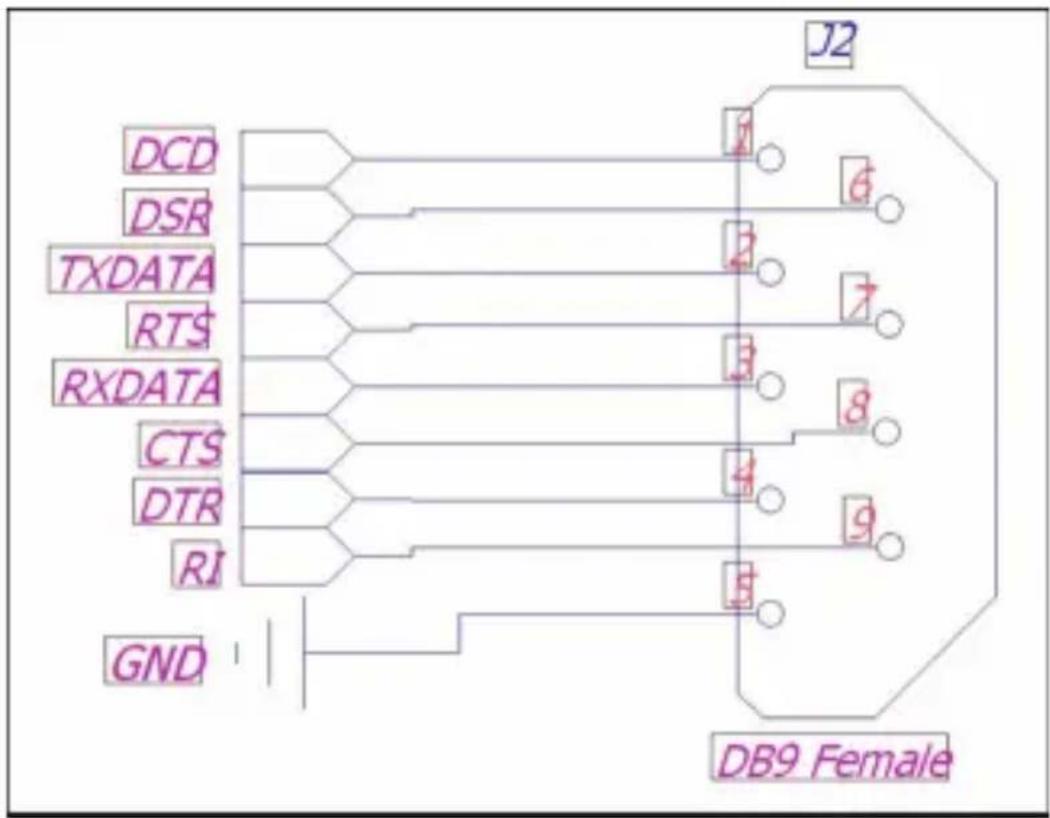

Pinbelegung

Garantie

3 Jahre eingeschränkte Garantie

Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind, und darüber für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere Verpflichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den Ersatz (nach eigenen Ermessen) der fehlerhaften Produkte.

Besuchen Sie Tripplite.Eaton.com/support/product-returns, bevor Sie jegliche Geräte zur Reparatur zusückensenden. Diese Garantie gilt nicht für Geräte, die durch einen Unfall, Fahrlösigkeit oder eine falsche Verwendung beschädigt wurden oder die in irgendiner Weise verändert oder modifiziert wurden.

MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN
GEBEN WIR KEINE GARANTIEN, WEDER AUSDRÜCKLICH
NOCH STILLSCHWEIGEND, EINSCHLIESLLICH GARANTIEN DER
MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Eine Länder gestatten keine Beschänkung oder keinen Ausschluss
stillschweigender Gewährleistungen, daß kann es sein, dass die oben genannten Beschänkungen oder Ausschlüsse auf den Käfer nicht zutreffen.

MIT AUSNAHME DER VORSTEHEN DEN BESTIMMUNGEN IST EATON IN KEINEM FALL HAFTBAR FÜR DIREKTE, INDIREKTE, BESONDERE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE SICH AUS DER VERWENDUNG DIESES PRODUKTS ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht für Kosten wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Nutzungsausfall von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte, Ansprüche Dritter oder sonstiger Art.

Garantie

Informationen zur WEEE-Konformität für Kunden und Verwerter (Europäische Union)

Die WEEE-Richtlinie (Waste Electrical and Electronic Equipment) und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:

• Mänglichkeit zur Rückgabe alter Geräte zum Recycling auf einer Eins-zu-Eins-Umtauschbasis bei Neukauf (dies variiert je nach Land).
• Mänglichkeit zur Rückgabe der neuen Geräte zum Recycling, wenn sie schließlich zu Abfall werden.

Die Verwendung deses Geräts für Lebenserhaltungssysteme, beiden der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Funktionswise bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt einen Grundsatz der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
