Type de produit	Adaptateur USB vers série RS-232
Marque	Tripp Lite
Modèle	U209-005-COM
Interface	USB 2.0 (rétrocompatible USB 1.1)
Port série	RS-232, DB9 mâle
Puce	FTDI
Débit de données max.	230 Kb/s
Fonction COM retention	Oui
Alimentation	Bus USB (aucune source externe nécessaire)
Blindage	Double blindage, réduction EMI/RFI
Gestion de l'alimentation	Prise en charge du réveil à distance
Systèmes d'exploitation supportés	Windows, Mac, Linux
Configuration requise	Ordinateur avec port USB disponible
Entretien	Essuyer avec un chiffon sec non pelucheux
Sécurité	Utiliser dans un environnement sec et tempéré
Longueur de câble	Environ 1,5 m (estimation)
Garantie	3 ans limitée
Informations de conformité	Conforme aux directives WEEE

FOIRE AUX QUESTIONS - U209005COM Tripp Lite

Comment installer l'adaptateur Tripp Lite U209005COM ?

Téléchargez les pilotes sur le site Tripp Lite (tripplite.eaton.com/support). Exécutez le programme d'installation et suivez les instructions. Branchez l'adaptateur sur un port USB libre ; le système lui assignera un port COM.

Quels systèmes d'exploitation sont compatibles ?

L'adaptateur fonctionne sous Windows, Mac et Linux.

Pourquoi mon port COM n'apparaît-il pas dans le Gestionnaire de périphériques ?

Vérifiez que le pilote est correctement installé. Redémarrez l'ordinateur et rebranchez l'adaptateur. Si le problème persiste, essayez un autre port USB ou testez sur un autre ordinateur.

Qu'est-ce que la fonction COM retention ?

La COM retention permet de conserver le même numéro de port COM même après débranchement ou redémarrage, évitant ainsi de devoir reconfigurer vos applications.

Quel est le débit maximal supporté ?

Le débit de données peut atteindre 230 Kb/s.

L'adaptateur nécessite-t-il une alimentation externe ?

Non, l'adaptateur est alimenté directement par le port USB.

Puis-je utiliser cet adaptateur sur un port USB 1.1 ?

Oui, l'adaptateur est rétrocompatible avec USB 1.1, mais les performances seront limitées.

Comment changer le numéro de port COM attribué ?

Dans le Gestionnaire de périphériques, ouvrez les propriétés du port COM sous 'Ports (COM & LPT)', allez dans l'onglet 'Paramètres du port' et cliquez sur 'Avancé...' pour modifier le numéro.

Que faire en cas de diaphonie ou interférences ?

L'adaptateur est doté d'un double blindage pour minimiser les interférences. Éloignez le câble des sources électriques puissantes.

Quelle est la longueur du câble ?

Le câble mesure environ 1,5 mètre (valeur estimée).

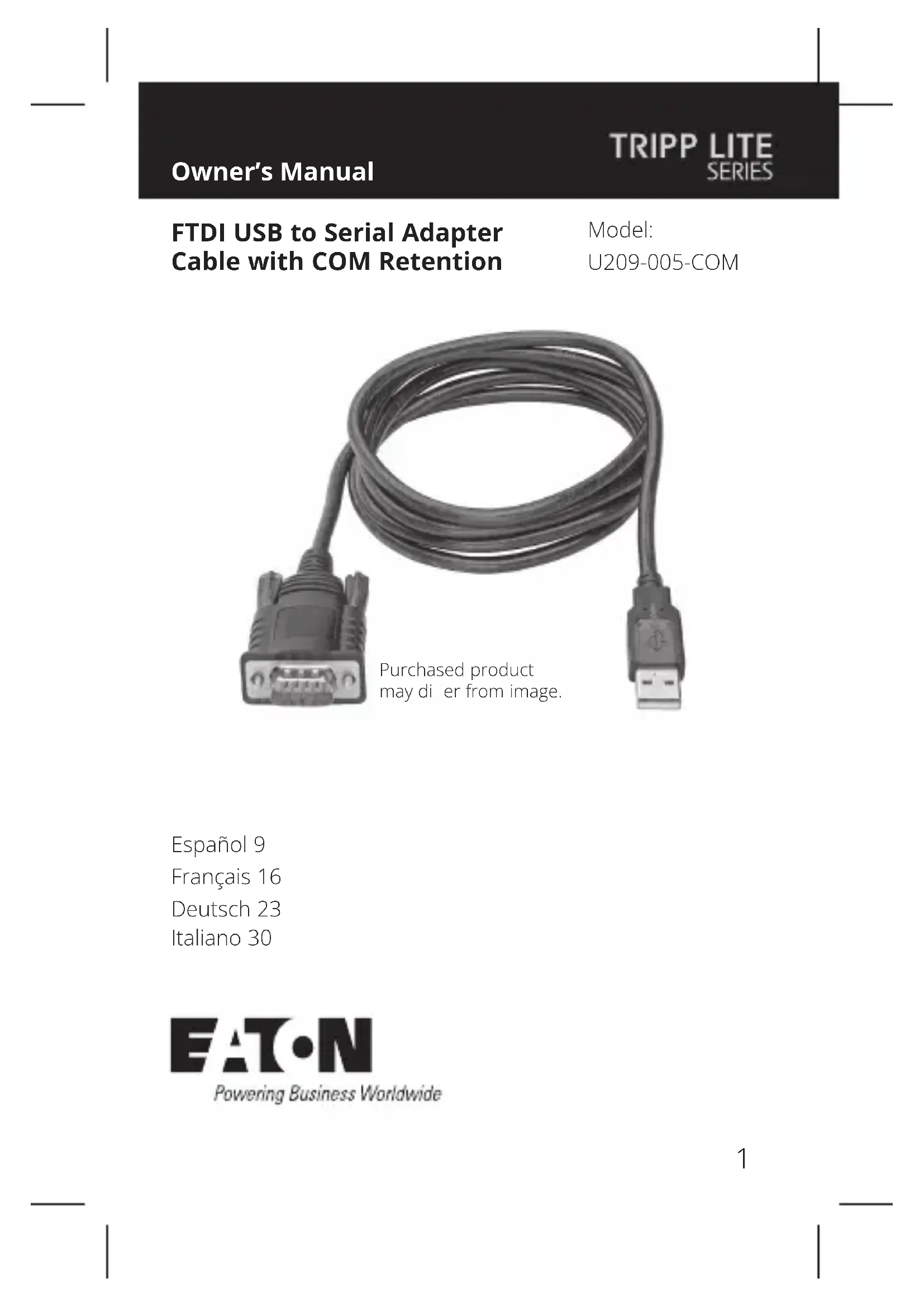

MODE D'EMPLOI U209005COM Tripp Lite

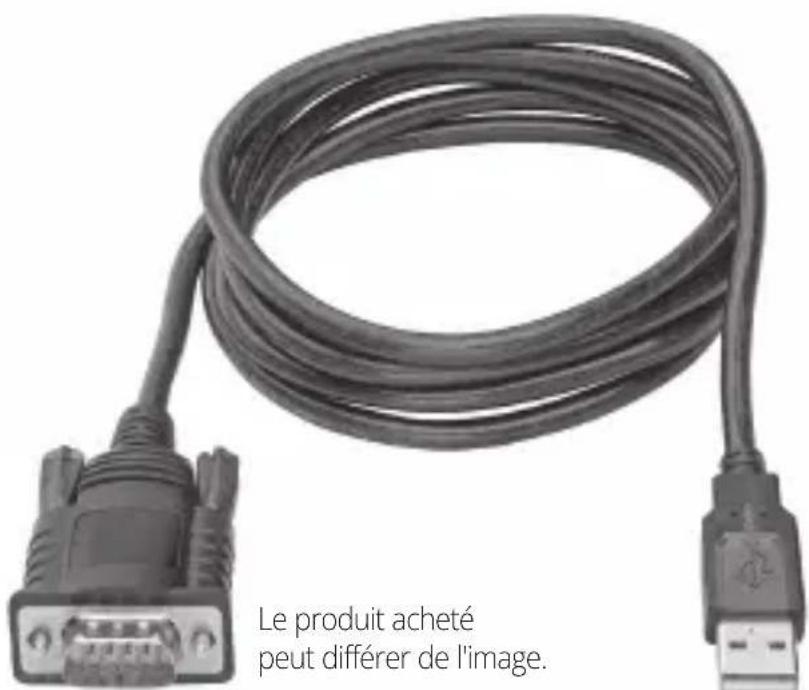

FTDI USB vers cable adaptateur série avec détente COM

Modèle: U209-005-COM

English 1 Espanol 9 Deutsch 23 Italiano 30

Contenu du carton d'emballage

U209-005-COM - Manuel d'utilisation

Caractéristiques du produit

• Ajoutez un port série RS-232 via le port USB sur votre ordinateur portable, tablette ou ordinateur.
• La détention COM permet de réaffecter les mêmes valeurs de port COM à chaque port dans le cas où un câble est déconnecté ou le système est redémarré.
• Le chipset FTDI offre des fonctionnalités et une compatibilité avancées.
• Prend en charge les taux de transfert de données jusqu'à 230 Kb/s
• Prise en charge des spécifications de l'USB 2.0 ; rétrocompatible avec l'USB 1.1
• Prend en charge le réveil à distance et la gestion de l'alimentation
• Câble haut de gamme doublement blindé élimine la diaphonie et réduit les interférences EMI/RFI
• Aucune source d'alimentation externe nécessaire

Configuration système requise

• Ordinateur avec un port USB disponible.
• Compatible avec les systèmes d'exploitation Windows, Mac et Linux

Installation

1. Alimentez votre ordinateur et récapitulez les pilotes sur la page du produit U209-005-COM sur Triplite. Eaton. com/support.
2. Lancez le pilote correspondant à votre produit et suivez les instructions jusqu'à ce que l'installation soit terminée.
3. Notre ordinateur détectera l'adaptateur et lui attribuera un port COM une fois l'installation terminée.

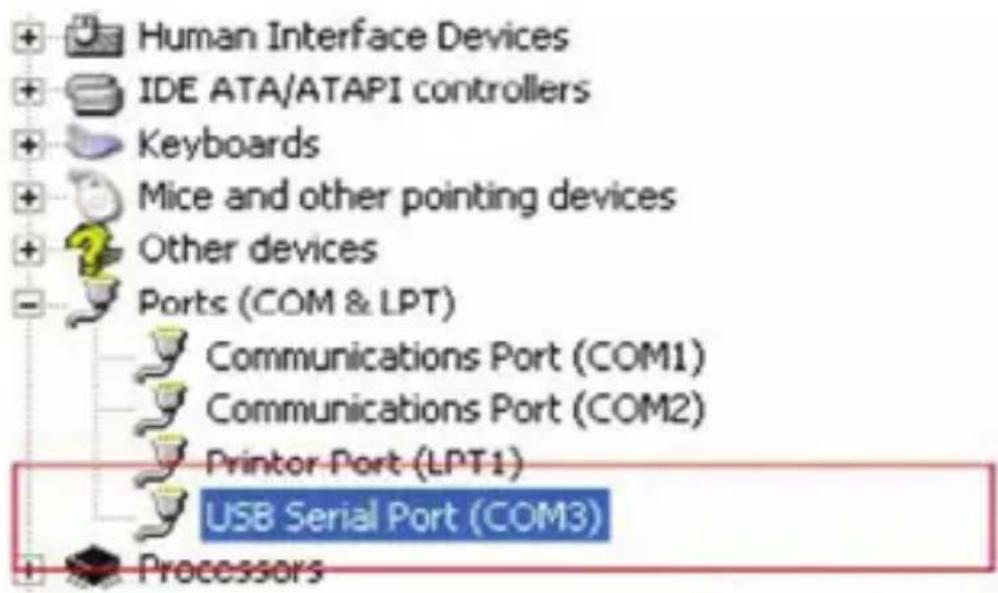

4. Pour vérifier que votre adaptateur a bien été installé, accédez au panneau de configuration de votre ordinateur et ouvrez l'écran de gestionnaire de périphériques. L'adaptateur apparaît dans la section Ports, avec le port COM qui lui est attribué à côté de celui-ci.

Garantie limitée de 3 ans

Nous garantissons que nos produits sont exempts de défauts de matériel et de fabrication pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule discrétion) de tout produit défectueux. Veuillez consulter le site

Triplite. Eaton. com/support/product-returns avant d'envoyer un produit pour le faire réparer. Cette garantie ne s'applique pas aux équipements qui ont été endommagés par accident, négligence ou par une mauvaise utilisation, ni à ceux qui ont été altérés ou modifiés d'une façon quelconque.

SAUF MENTION CONTRAIRE DANS LE PRESENT DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITE MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéréur.

SAUF STIPULATION CONTRAIRE CI-DESSUS, EN AUCUN CAS EATON NE POURRA ETRE TENUE RESPONSABLE DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCIDENTELS OU COLLATERAUX SURVENUS PENDANT L'UTILISATION DE CE PRODUIT, MÊME EN CAS DE MISE EN GARDE CONTRE LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables des coûts tels que les pertes de profits ou de revenus, les pertes d'équipement, les pertes d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des produits de remplacement, les réclamations de tiers ou autres.

Informations de conformité pour les clients et les recycleurs WEEE (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer les anciens équipements à recycler sur la base d'un pour un, à l'identique (cela varie selon le pays).
• Renvoyer le nouvel équipement pour le recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de cet équipement dans des applications de maintain des fonctions vitales ou l'on peut raisonnablement s'attendre à ce qu'une défaillance de cet équipement entraîne la défaillance de l'équipement de maintain des fonctions vitales ou affecte de manière significative sa sécurité ou son efficacité n'est pas recommandée.

Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

© 2023 Eaton Tous droits réservés

Publication n°

23-06-455/

93-37C6_REVB

Juillet 2023
