N48LSS16X16 - Panneau de connexion réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de connexion réseau MPO/MTP pour fibre optique singlemode
Marque	Tripp Lite
Modèle	N48LSS16X16
Architecture réseau	Spine-and-leaf avec 16 ports spine (avant) et 16 ports leaf (arrière)
Facteur de forme	1U (unités de bâti), compatible bâti 19 pouces standard EIA
Dimensions (L x P x H)	48,26 cm x 30,5 cm x 4,4 cm (19 po x 12 po x 1,73 po)
Poids	Environ 2,5 kg
Matériau	Acier et plastique ABS
Alimentation	Aucune (composant passif)
Fonctions principales	Interconnexion fibre optique MPO/MTP pour architecture spine-and-leaf, réduction de l'enchevêtrement des câbles, gestion des fibres avant et arrière
Ports	16 ports MPO/MTP avant (spine), 16 ports MPO/MTP arrière (leaf)
Système de gestion des câbles	Système de gestion des fils avant et arrière orientable
Montage	Montage en bâti avec supports latéraux extensibles et vis
Entretien et nettoyage	Utiliser un chiffon non pelucheux sec ou légèrement humide pour nettoyer l'extérieur. Ne pas utiliser de solvants agressifs.
Sécurité	Respecter les consignes de montage dans un bâti standard. Ne pas obstruer les ouvertures de ventilation.
Garantie	Garantie à vie limitée couvrant les défauts de matériaux et de fabrication
Informations générales	Conçu pour centres de données et réseaux haute densité. Compatible avec les connecteurs MPO/MTP singlemode.

FOIRE AUX QUESTIONS - N48LSS16X16 Tripp Lite

Quelle est la fonction principale du panneau N48LSS16X16 ?

Le panneau N48LSS16X16 permet l'interconnexion de fibres optiques MPO/MTP dans une architecture spine-and-leaf, remplaçant les raccordements croisés traditionnels et réduisant l'enchevêtrement des câbles.

Combien de ports possède le N48LSS16X16 ?

Il est équipé de 16 ports MPO/MTP en façade (ports spine) et 16 ports MPO/MTP à l'arrière (ports leaf), soit un total de 32 ports.

Quel type de fibre optique est compatible ?

Ce panneau est conçu pour la fibre optique singlemode avec connecteurs MPO/MTP.

Quelle est la hauteur du panneau dans un bâti ?

Le panneau occupe 1U (une unité de bâti) et s'installe dans un bâti standard 19 pouces (48,26 cm).

Comment installer le panneau dans un bâti ?

Procédez en trois étapes : 1) étendre les supports latéraux avant et arrière, 2) orienter les systèmes de gestion des câbles, 3) fixer le panneau dans le bâti avec les vis fournies.

Le panneau nécessite-t-il une alimentation électrique ?

Non, le panneau N48LSS16X16 est un composant passif qui ne nécessite aucune alimentation électrique.

Quelle est la garantie offerte par Tripp Lite ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. Pour plus de détails, consultez la notice.

Comment nettoyer le panneau de connexion ?

Utilisez un chiffon non pelucheux sec ou légèrement humide. N'utilisez pas de produits chimiques agressifs ou abrasifs.

Quels sont les modèles disponibles dans cette série ?

Les modèles sont le N48LSS-16X16 (votre modèle) et le N48LSS-32X32 qui offre 32 ports spine et 32 ports leaf.

Puis-je utiliser ce panneau pour des applications de maintien de la vie ?

Non, Tripp Lite déconseille l'utilisation de cet équipement pour des dispositifs de survie où une défaillance pourrait compromettre la sécurité ou l'efficacité du dispositif.

MODE D'EMPLOI N48LSS16X16 Tripp Lite

Panneaux mpo/mtp singlemode « spine-and-leaf », 1U

Modèles : N48LSS-16X16, N48LSS-32X32

TRIPP·LITE

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

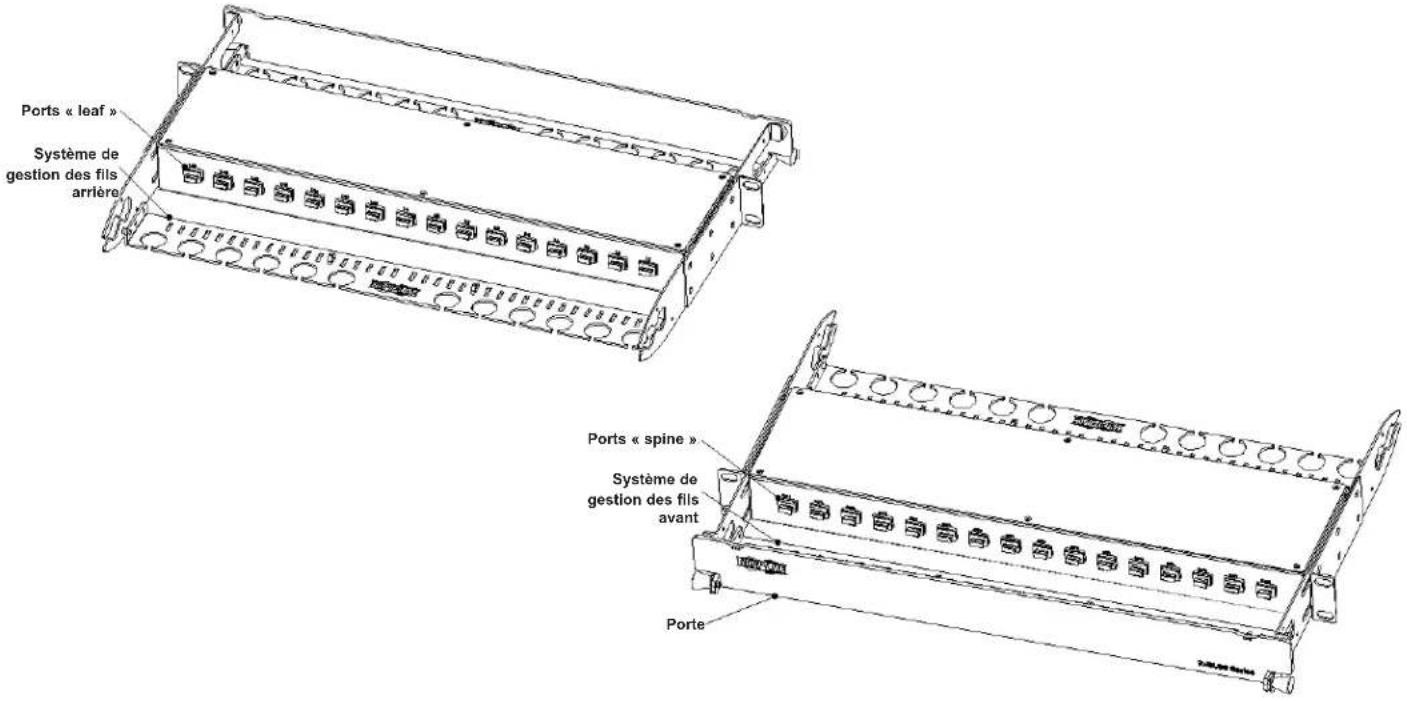

Composants principaux

Les panneaux pour réseau N48LSS-16X16 et N48LSS-32X32 1U sont conçus pour une architecture « spine-and-leaf » qui remplace un raccordement croisé standard de MPO/MTP à LC avec des ports MPO/MTP et contribue à éliminer un enchevêtrement important dans le bâti. Les ports dits « spine » sur le devant du panneau s'accouplent avec un commutateur dit « spine » et les ports dits « leaf » à l'arrière s'accouplent avec le commutateur dit « leaf ». Les principaux composants des panneaux sont illustrés ci-dessous :

Ports « leaf » Système de gestion des fils arrière Ports « spine » Système de gestion des fils avant Porte

Installation

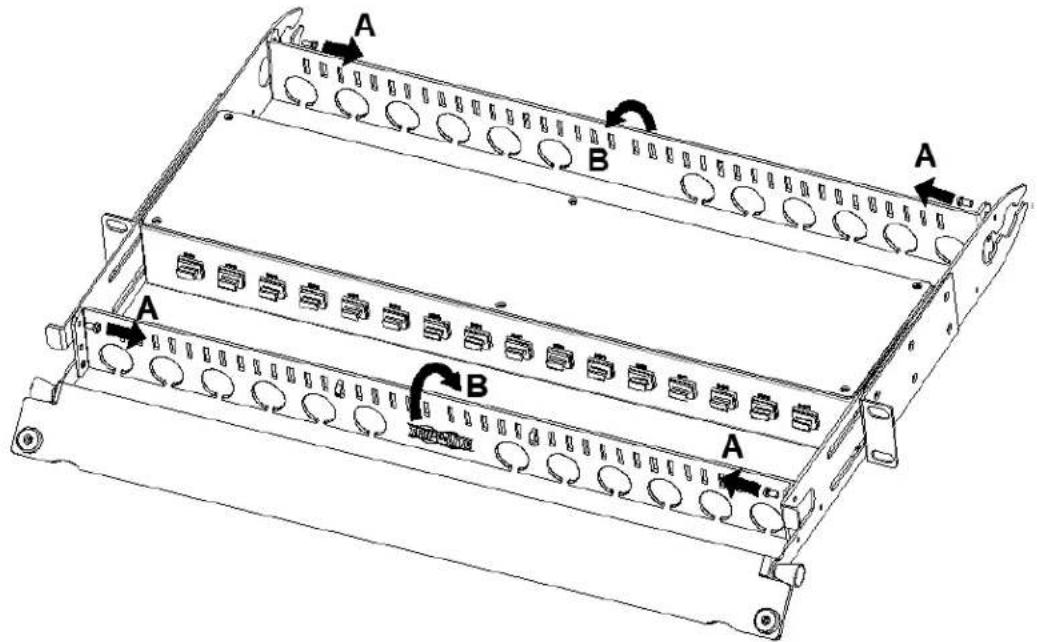

Étape 1 : Prolonger les supports latéraux avant et arrière, puis fixer les vis latérales.

A B B A Long, 100 mm Holes

Installation

Étape 2 : Retirer les vis, tourner le système de gestion des fils avant et arrière, puis serrer les vis.

A B A A B A

Étape 3 : Monter le panneau dans le bâti de 48,26 cm (19 po) standard EIA, puis fixer les vis.

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matériaux ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR N'ACCORDE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSÉMENT DÉCRITE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE OÙ CELA EST INTERDIT PAR LA LOI EN VIGUEUR, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou nuire de façon majeure à sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.
