N48LSS16X16 - Netzwerkanschlusspanel Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	MPO/MTP-Netzwerkanschlussfeld für Singlemode-Glasfaser
Marke	Tripp Lite
Modell	N48LSS16X16
Netzwerkarchitektur	Spine-and-Leaf mit 16 Spine-Ports (vorne) und 16 Leaf-Ports (hinten)
Formfaktor	1U (Rackeinheiten), kompatibel mit Standard-19-Zoll-EIA-Rack
Abmessungen (B x T x H)	48,26 cm x 30,5 cm x 4,4 cm (19 Zoll x 12 Zoll x 1,73 Zoll)
Gewicht	ca. 2,5 kg
Material	Stahl und ABS-Kunststoff
Stromversorgung	Keine (passives Bauteil)
Hauptfunktionen	MPO/MTP-Glasfaser-Interconnect für Spine-and-Leaf-Architektur, Reduzierung von Kabelgewirr, vordere und hintere Faserführung
Ports	16 MPO/MTP-Ports vorne (Spine), 16 MPO/MTP-Ports hinten (Leaf)
Kabelmanagementsystem	Ausrichtbares vorderes und hinteres Kabelmanagementsystem
Montage	Rackmontage mit ausziehbaren seitlichen Halterungen und Schrauben
Wartung und Reinigung	Verwenden Sie ein trockenes oder leicht feuchtes fusselfreies Tuch zur Reinigung der Außenseite. Keine aggressiven Lösungsmittel verwenden.
Sicherheit	Beachten Sie die Montageanweisungen für ein Standard-Rack. Lüftungsöffnungen nicht blockieren.
Garantie	Eingeschränkte lebenslange Garantie auf Material- und Verarbeitungsfehler
Allgemeine Informationen	Entwickelt für Rechenzentren und Hochdichtenetzwerke. Kompatibel mit Singlemode-MPO/MTP-Steckverbindern.

Häufig gestellte Fragen - N48LSS16X16 Tripp Lite

Was ist die Hauptfunktion des N48LSS16X16-Panels?

Das N48LSS16X16-Panel ermöglicht die MPO/MTP-Glasfaser-Interconnect in einer Spine-and-Leaf-Architektur und ersetzt traditionelle Kreuzverbindungen und reduziert Kabelgewirr.

Wie viele Ports hat das N48LSS16X16?

Es verfügt über 16 MPO/MTP-Ports vorne (Spine-Ports) und 16 MPO/MTP-Ports hinten (Leaf-Ports), insgesamt 32 Ports.

Welcher Glasfasertyp ist kompatibel?

Dieses Panel ist für Singlemode-Glasfaser mit MPO/MTP-Steckverbindern ausgelegt.

Wie hoch ist das Panel in einem Rack?

Das Panel belegt 1U (eine Rackeinheit) und wird in ein Standard-19-Zoll-Rack (48,26 cm) eingebaut.

Wie installiere ich das Panel in einem Rack?

Gehen Sie in drei Schritten vor: 1) Ziehen Sie die vorderen und hinteren Seitenhalterungen aus, 2) richten Sie die Kabelmanagementsysteme aus, 3) befestigen Sie das Panel mit den mitgelieferten Schrauben im Rack.

Benötigt das Panel eine Stromversorgung?

Nein, das N48LSS16X16-Panel ist ein passives Bauteil und benötigt keine Stromversorgung.

Welche Garantie bietet Tripp Lite?

Tripp Lite bietet eine eingeschränkte lebenslange Garantie auf Material- und Verarbeitungsfehler. Weitere Details entnehmen Sie bitte der Anleitung.

Wie reinige ich das Anschlussfeld?

Verwenden Sie ein trockenes oder leicht feuchtes fusselfreies Tuch. Keine aggressiven oder scheuernden Chemikalien verwenden.

Welche Modelle sind in dieser Serie verfügbar?

Die Modelle sind das N48LSS-16X16 (Ihr Modell) und das N48LSS-32X32 mit 32 Spine-Ports und 32 Leaf-Ports.

Kann ich dieses Panel für lebenserhaltende Anwendungen verwenden?

Nein, Tripp Lite rät von der Verwendung dieser Ausrüstung für lebenserhaltende Geräte ab, bei denen ein Ausfall die Sicherheit oder Wirksamkeit des Geräts beeinträchtigen könnte.

BEDIENUNGSANLEITUNG N48LSS16X16 Tripp Lite

Copyright © 2021 Tripp Lite. Alle Rechte vorbehalten.

Hauptkomponenten

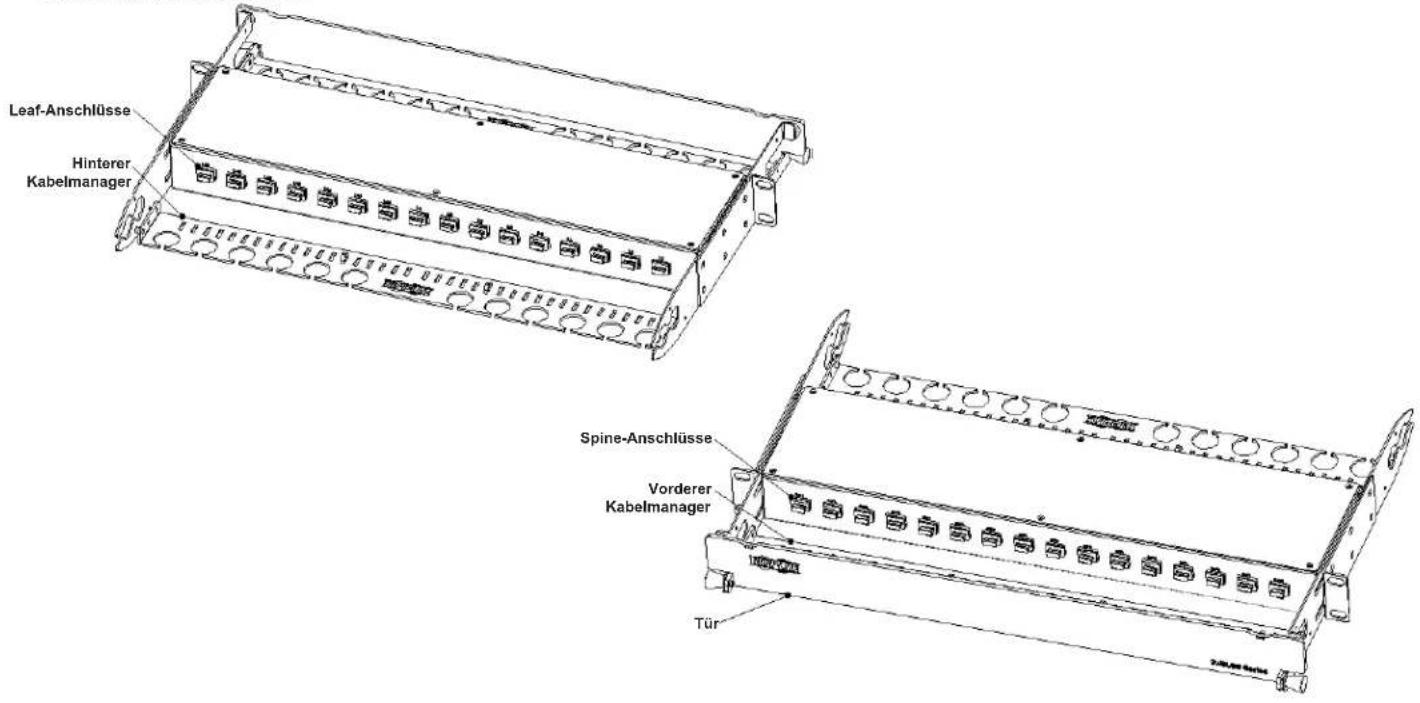

Die N48LSS-16X16 und N48LSS-32X32 1-HE Netzwerk-Panels sind für die Spine-and-Leaf-Architektur ausgelegt, die eine standardmäßige MPO/MTP-zu-LC-Querverbindung durch MPO/MTP-Anschlüsse ersetzen und dabei helfen, die Unordnung im Rack zu beseitigen. Die Spine-Anschlüsse auf der Vorderseite des Panels passen zu einem Spine-Schalter und die Leaf-Anschlüsse auf der Rückseite passen zu einem Leaf-Schalter. Die Hauptkomponenten der Panels sind nachfolgend abgebildet:

Leaf-Anschlüsse Hinterer Kabelmanager Spine-Anschlüsse Vorderer Kabelmanager Tür

Installation

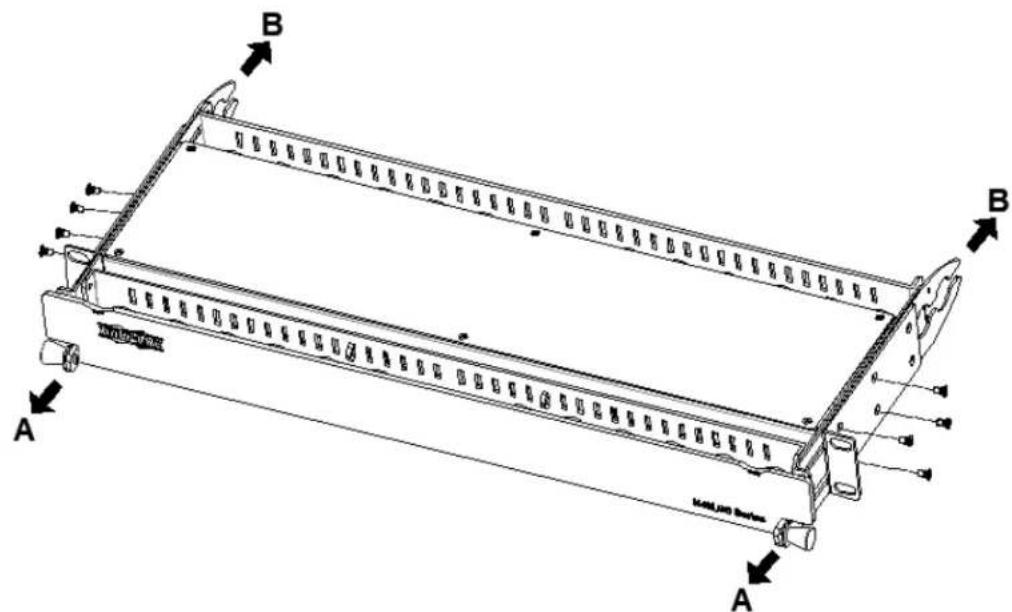

Schritt 1: Verlängern Sie die vorderen und hinteren Seitenhalterungen und befestigen Sie die Seitenschrauben.

A B B A Long Pass Bracket

Installation

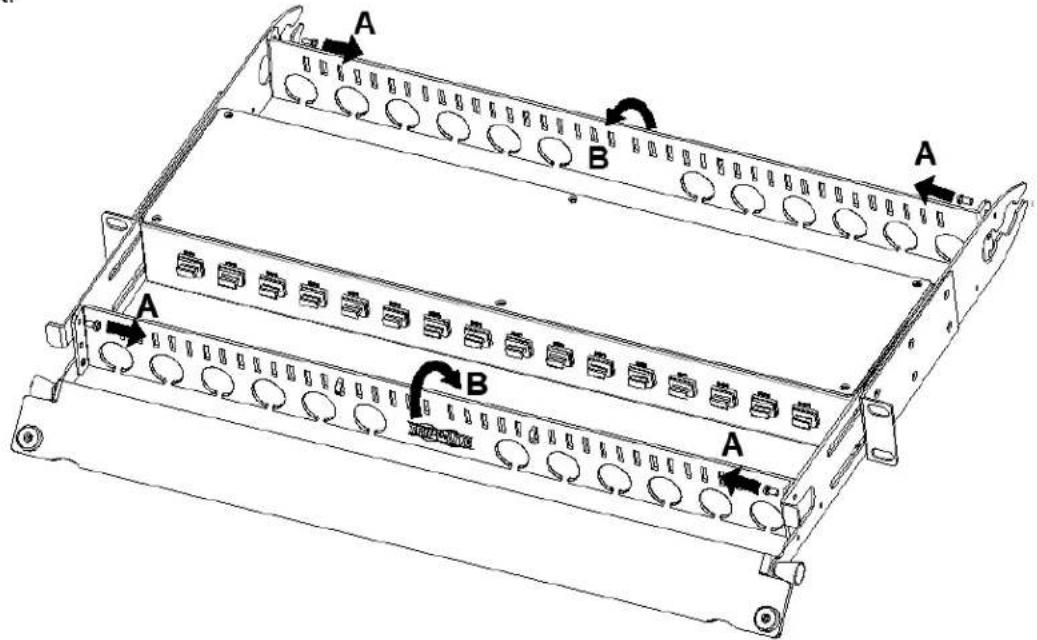

Schritt 2: Entfernen Sie die Schrauben, drehen Sie den vorderen und hinteren Kabelmanager und ziehen Sie die Schrauben fest.

Schritt 3: Befestigen Sie das Panel in einem 19-Zoll-Rack nach EIA-Standard und ziehen Sie die Schrauben fest.

Eingeschränkte Garantie auf Lebenszeit

Der Verkäufer garantiert für die gesamte Produktlebensdauer, dass das Produkt weder Material- noch Herstellungsfehler aufweist, wenn es gemäß aller zutreffenden Anweisungen verwendet wird. Wenn das Produkt in diesem Zeitraum Material- oder Herstellungsfehler aufweist, kann der Verkäufer diese Fehler nach eigenem Ermessen beheben oder das Produkt ersetzen. Reparaturen unter dieser Garantie werden nur geleistet, wenn das Produkt (mit Vorauszahlung aller Versand- oder Zustellgebühren) an folgende Adresse gesendet wird: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Der Verkäufer zahlt die Rücksendungsgebühren.

DIE NORMALE ABNUTZUNG ODER BESCHÄDIGUNGEN AUFGRUND VON UNFÄLLEN, MISSBRAUCH ODER UNTERLASSUNG WERDEN VON DIESER GARANTIE NICHT GEDECKT. AUSSER DEN NACHSTEHEND AUSDRÜCKLICH DARGELEGTE GARANTIEBEDINGUNGEN ÜBERNIMMT DER VERKÄUFER KEINERLEI GARANTIE. AUSSER WENN VON DEN GÜLTIGEN GESETZEN UNTERSAGT, SIND ALLE IMPLIZIERTEN GARANTIEN, EINSCHLIESSLICH ALLE GARANTIEN FÜR DIE GEBRAUCHSTAUGLICHKEIT ODER EIGNUNG AUF DIE OBEN FESTGELEGTE GARANTIEDAUER BESCHRÄNKT. DIESE GARANTIE SCHLIESST AUSDRÜCKLICH ALLE FOLGESCHÄDEN UND BEILÄUFIG ENTSTANDENEN SCHÄDEN AUS. (Da einige Länder den Ausschluss oder die Beschränkung von Folgeschäden oder beiläufig entstandenen Schäden sowie den Ausschluss von implizierten Garantien oder die zeitliche Beschränkung einer implizierten Garantie untersagen, sind die oben genannten Beschränkungen für Sie möglicherweise nicht zutreffend. Diese Garantie gibt Ihnen bestimmte Rechte. Sie haben jedoch möglicherweise andere Rechte, die abhängig von der Gerichtsbarkeit variieren können.)

WARNUNG: Der Benutzer muss vor der Verwendung überprüfen, ob das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da die Anwendungen variieren können, übernimmt der Hersteller keine Garantie bezüglich der Eignung dieser Geräte für einen bestimmten Verwendungszweck.

Die Verwendung dieses Geräts für Lebenserhaltungssysteme, in denen der Ausfall des Geräts den Ausfall des Lebenserhaltungssystems verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Tripp Lite hat den Grundsatz, sich kontinuierlich zu verbessern. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten leicht abweichen.
