N48LSS16X16 - Панель сетевого подключения Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Патч-панель MPO/MTP для одномодового оптоволокна
Бренд	Tripp Lite
Модель	N48LSS16X16
Сетевая архитектура	Спайн-лист с 16 портами spine (спереди) и 16 портами leaf (сзади)
Форм-фактор	1U (стоечные единицы), совместимость со стандартной 19-дюймовой стойкой EIA
Размеры (Ш x Г x В)	48,26 см x 30,5 см x 4,4 см (19 дюймов x 12 дюймов x 1,73 дюйма)
Вес	Примерно 2,5 кг
Материал	Сталь и ABS-пластик
Питание	Нет (пассивный компонент)
Основные функции	Межсоединение оптоволокна MPO/MTP для архитектуры спайн-лист, уменьшение путаницы кабелей, управление волокнами спереди и сзади
Порты	16 портов MPO/MTP спереди (spine), 16 портов MPO/MTP сзади (leaf)
Система управления кабелями	Поворотная система управления кабелями спереди и сзади
Монтаж	Монтаж в стойку с выдвижными боковыми кронштейнами и винтами
Уход и чистка	Используйте сухую или слегка влажную безворсовую ткань для чистки внешней поверхности. Не используйте агрессивные растворители.
Безопасность	Соблюдайте инструкции по монтажу в стандартную стойку. Не блокируйте вентиляционные отверстия.
Гарантия	Ограниченная пожизненная гарантия, покрывающая дефекты материалов и изготовления
Общая информация	Предназначен для центров обработки данных и сетей высокой плотности. Совместим с одномодовыми разъемами MPO/MTP.

Часто задаваемые вопросы - N48LSS16X16 Tripp Lite

Какова основная функция панели N48LSS16X16?

Панель N48LSS16X16 обеспечивает межсоединение оптоволокна MPO/MTP в архитектуре спайн-лист, заменяя традиционные перекрестные соединения и уменьшая путаницу кабелей.

Сколько портов имеет N48LSS16X16?

Он оснащен 16 портами MPO/MTP спереди (порты spine) и 16 портами MPO/MTP сзади (порты leaf), всего 32 порта.

Какой тип оптоволокна совместим?

Эта панель предназначена для одномодового оптоволокна с разъемами MPO/MTP.

Какова высота панели в стойке?

Панель занимает 1U (одна стоечная единица) и устанавливается в стандартную стойку 19 дюймов (48,26 см).

Как установить панель в стойку?

Выполните три шага: 1) выдвиньте передние и задние боковые кронштейны, 2) сориентируйте системы управления кабелями, 3) закрепите панель в стойке прилагаемыми винтами.

Требует ли панель электропитания?

Нет, панель N48LSS16X16 является пассивным компонентом и не требует электропитания.

Какую гарантию предоставляет Tripp Lite?

Tripp Lite предоставляет ограниченную пожизненную гарантию, покрывающую дефекты материалов и изготовления. Подробнее см. в инструкции.

Как чистить патч-панель?

Используйте сухую или слегка влажную безворсовую ткань. Не используйте агрессивные или абразивные химикаты.

Какие модели доступны в этой серии?

Модели: N48LSS-16X16 (ваша модель) и N48LSS-32X32 с 32 портами spine и 32 портами leaf.

Можно ли использовать эту панель для жизнеобеспечивающих приложений?

Нет, Tripp Lite не рекомендует использовать это оборудование для жизнеобеспечивающих устройств, где отказ может поставить под угрозу безопасность или эффективность устройства.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N48LSS16X16 Tripp Lite

Руководство пользователя

Одномодовые панели конфигурации "распределенное ядро" с разъемами МРО/МТР (1U)

Модели: N48LSS-16X16, N48LSS-32X32

English 1 • Español 5 • Français 9 • Deutsch 17

ERC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2021 Tripp Lite. Перепечатка запрещается.

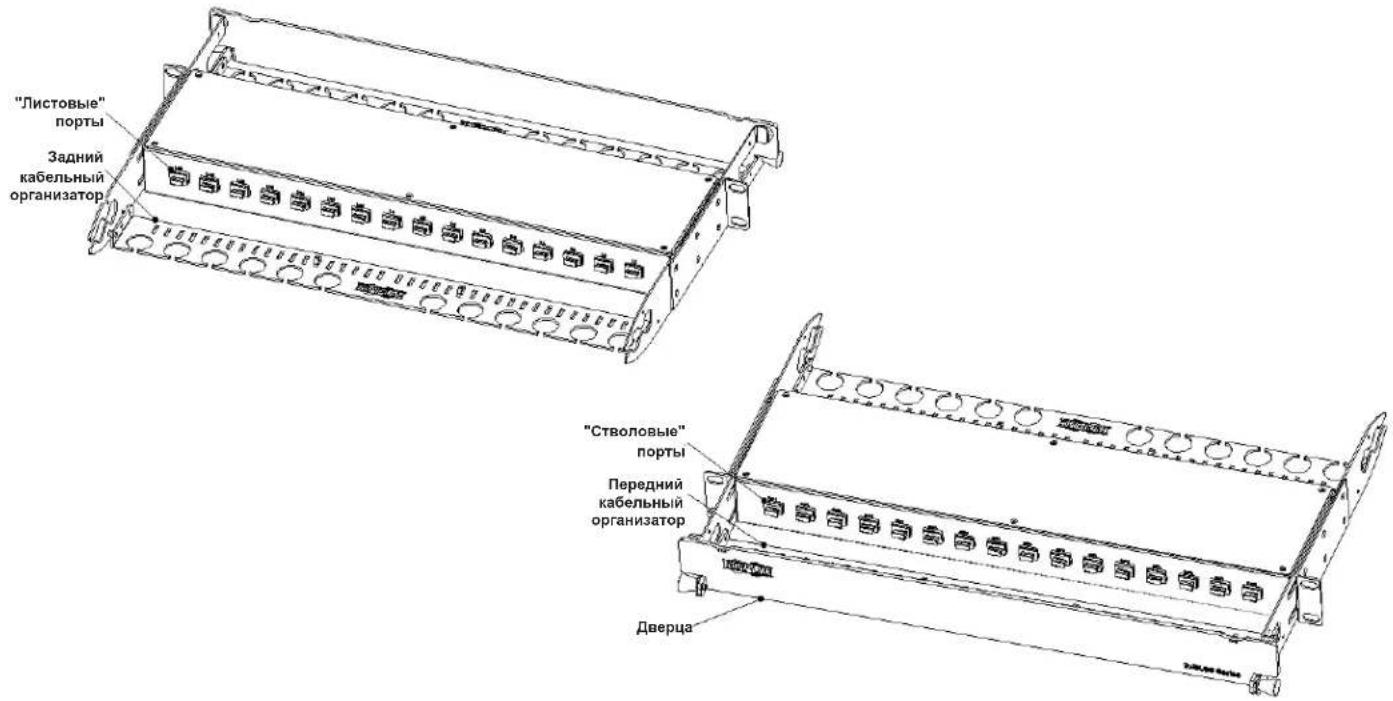

Основные компоненты

Сетевые панели N48LSS-16X16 и N48LSS-32X32 размером 1U предназначены для использования в архитектуре типа "распределенное ядро" ("ствол и листья"), заменяющей стандартное перекрестное соединение МРО/МТР-LC с портами МРО/МТР и помогающей исключить значительную путаницу проводов в шкафах. "Стволовые" порты с лицевой стороны панели сопряжены со "стволовым" выключателем, а "листовые" порты с тыльной стороны — с "листовым" выключателем. Основные компоненты панелей представлены ниже:

"Листовые" порты Задний кабельный организатор "Стволовые" порты Передний кабельный организатор Дверца

Установка

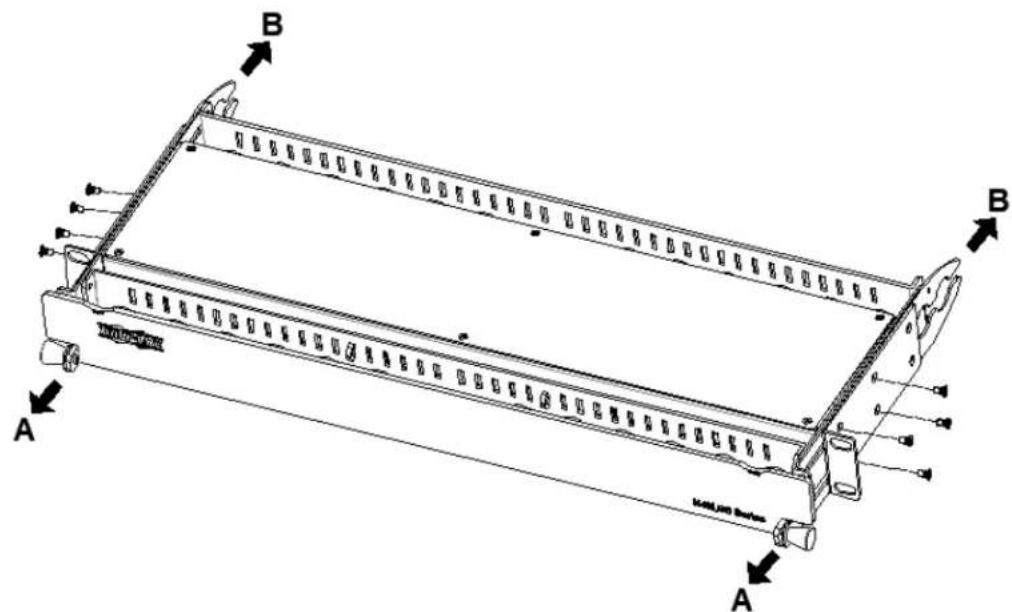

Шаг 1. Удлините передние и задние боковые кронштейны и зафиксируйте их боковыми винтами.

A B B A Long, 1000 bytes

Установка

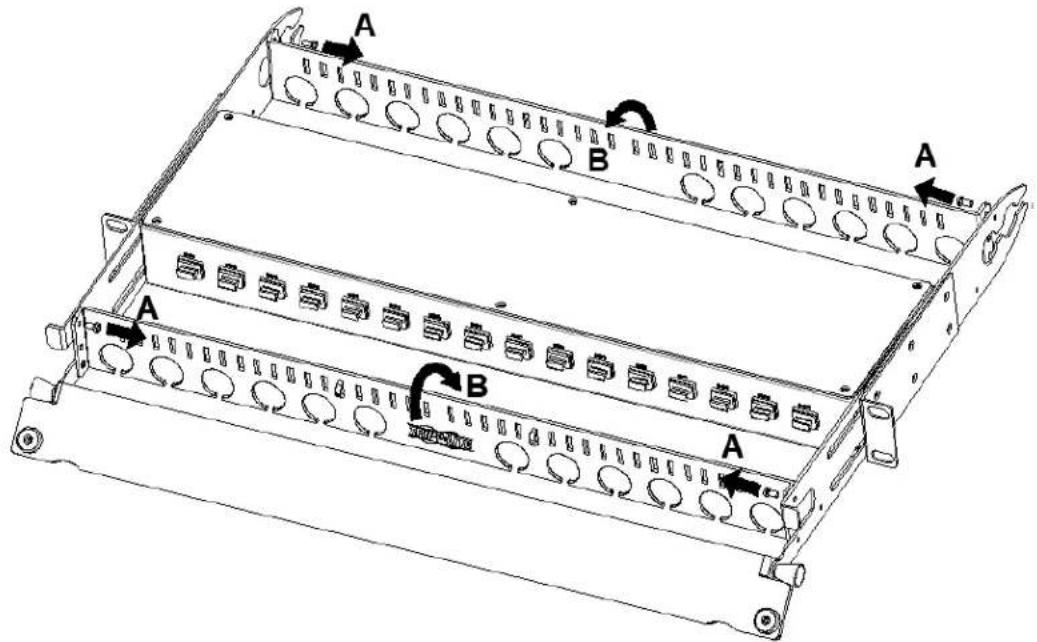

Шаг 2. Выверните винты, поверните передний и задний кабельные организаторы, а затем затяните винты.

A B A A B A

Шаг 3. Вмонтируйте панель в 19-дюймовую стойку стандарта EIA и зафиксируйте ее винтами.

Гарантийные обязательства

Ограниченная пожизненная гарантия

Продавец гарантирует отсутствие изначальных дефектов материала или изготовления в течение всего срока службы при условии его использования в соответствии со всеми применимыми к нему указаниями. В случае проявления каких-либо дефектов материала или изготовления в течение указанного периода Продавец осуществляет ремонт или замену данного изделия исключительно по своему усмотрению. Обслуживание по настоящей гарантии производится только при условии доставки или отправки вами бракованного изделия (с предварительной оплатой всех расходов по его транспортировке или доставке) по адресу: Tripp Lite, 1111 W. 35th St., Chicago, IL 60609. Расходы по обратной транспортировке изделия оплачиваются Продавцом.

ДЕЙСТВИЕ НАСТОЯЩЕЙ ГАРАНТИИ НЕ РАСПРОСТРАНЯЕТСЯ НА СЛУЧАИ ЕСТЕСТВЕННОГО ИЗНОСА ИЛИ ПОВРЕЖДЕНИЯ В РЕЗУЛЬТАТЕ АВАРИИ, НЕНАДЛЕЖАЩЕГО ИСПОЛЬЗОВАНИЯ, НАРУШЕНИЯ ПРАВИЛ ЭКСПЛУАТАЦИИ ИЛИ ХАЛАТНОСТИ. ПРОДАВЕЦ НЕ ПРЕДОСТАВЛЯЕТ НИКАКИХ ЯВНО ВЫРАЖЕННЫХ ГАРАНТИЙ ЗА ИСКЛЮЧЕНИЕМ ПРЯМО ИЗЛОЖЕННОЙ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ЗА ИСКЛЮЧЕНИЕМ СЛУЧАЕВ, ЗАПРЕЩЕННЫХ ДЕЙСТВУЮЩИМ ЗАКОНОДАТЕЛЬСТВОМ, ВСЕ ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ, ВКЛЮЧАЯ ВСЕ ГАРАНТИИ ПРИГОДНОСТИ ДЛЯ ПРОДАЖИ ИЛИ ИСПОЛЬЗОВАНИЯ ПО НАЗНАЧЕНИЮ, ОГРАНИЧЕНЫ ПО ПРОДОЛЖИТЕЛЬНОСТИ ДЕЙСТВИЯ ВЫШЕУКАЗАННЫМ ГАРАНТИЙНЫМ СРОКОМ; КРОМЕ ТОГО, ИЗ НАСТОЯЩЕЙ ГАРАНТИИ ЯВНЫМ ОБРАЗОМ ИСКЛЮЧАЮТСЯ ВСЕ ПОБОЧНЫЕ, СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ. (В некоторых штатах не допускается введение ограничений на продолжительность действия тех или иных подразумеваемых гарантий, а в некоторых — исключение или ограничение размера побочных или косвенных убытков. В этих случаях вышеизложенные ограничения или исключения могут на вас не распространяться. Настоящая Гарантия предоставляет вам конкретные юридические права, а набор других ваших прав может быть различным в зависимости от юрисдикции).

ВНИМАНИЕ! До начала использования данного устройства пользователь должен убедиться в том, что оно является пригодным, соответствующим или безопасным для предполагаемого применения. В связи с большим разнообразием конкретных применений производитель не дает каких-либо заверений или гарантий относительно пригодности данных изделий для какого-либо конкретного применения или их соответствия каким-либо конкретным требованиям.

Не рекомендуется использование данного оборудования в системах жизнеобеспечения, где его выход из строя предположительно может привести к перебоям в работе оборудования жизнеобеспечения или в значительной мере снизить его безопасность или эффективность.

Компания Tripp Lite постоянно совершенствует свою продукцию. В связи с этим возможно изменение технических характеристик без предварительного уведомления. Внешний вид реальных изделий может несколько отличаться от представленного на фотографиях и иллюстрациях.
