N252024HUSHK - Панель сетевого подключения Tripp Lite - Бесплатное руководство пользователя

Тип продукта	Сетевая патч-панель
Бренд	Tripp Lite
Модель	N252024HUSHK
Количество портов	24
Тип разъема	IDC Krone, Cat6
Тип кабеля	STP (экранированный)
Высота в стойке	0,5 U
Материал корпуса	Сталь
Цвет	Черный
Ширина	19 дюймов (482,6 мм)
Глубина	Около 100 мм
Вес	Около 0,7 кг
Питание	Нет (пассивное)
Основные функции	Высокоплотная проводка, встроенная система управления кабелями, заземление
Метод установки	Ударный инструмент для IDC, нейлоновые стяжки
Гарантия	Ограниченная пожизненная гарантия
Обслуживание и очистка	Протирать сухой неабразивной тканью
Безопасность	Заземляющая планка для крепления к каркасу
Запасные части и ремонтопригодность	Запасные части недоступны; замена по гарантии

Часто задаваемые вопросы - N252024HUSHK Tripp Lite

Какие кабели совместимы с этой панелью?

Эта панель принимает экранированные кабели категории 6 (Cat6) с одножильными проводниками. Для оптимальной производительности рекомендуются кабели S/FTP или F/FTP.

Как установить кабели в панель?

Зачистите оболочку на 50 мм, намотайте экран на оболочку, при необходимости зачистите 2 мм, разделите пары, вставьте каждый провод в IDC-щели в соответствии с цветовой маркировкой, затем завершите установку ударным инструментом.

Какую схему разводки использовать?

Панель имеет цветовую маркировку для стандартов T568A и T568B. Используйте цветовые метки на панели для выбора нужной схемы.

Требуется ли электропитание для этой панели?

Нет, панель является пассивным компонентом. Электропитание не требуется.

Как заземлить панель?

Закрепите прилагаемую заземляющую планку на корпусе стойки с помощью винта. Убедитесь, что стойка правильно заземлена.

Какова высота в стойке этой панели?

Панель занимает 0,5 U (стоечной единицы), что соответствует примерно 22 мм высоты.

Можно ли использовать неэкранированные кабели (UTP)?

Да, но экранированные свойства не будут использованы. Для оптимальной установки используйте кабели STP.

Что делать, если разъем неисправен?

Свяжитесь с Tripp Lite для замены по гарантии. Не пытайтесь ремонтировать самостоятельно, так как это аннулирует гарантию.

Как чистить панель?

Используйте мягкую сухую ткань для удаления пыли. Не используйте химические или абразивные средства.

Совместима ли эта панель с кабелями Cat6a?

Панель предназначена для Cat6. Cat6a может работать, но производительность не гарантируется. Для Cat6a используйте соответствующую панель.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ N252024HUSHK Tripp Lite

Руководство по установке

24-портовая коммутационная панель Cat6 Krone IDC STP высотой 0,5U с высокой

плотностью монтажа

Модель: N252-024-HU-SHK

English 1 • Español 8 • Français 15

EAC

TRIPP·LITE

Продукция высшего качества.

Охраняется авторским правом © 2018 Tripp Lite. Перепечатка запрещается.

Установка

1 Подготовьте кабели.

Кабель S/FTP

50 MM

Снимите около 50 мм оболочки кабеля.

Отверните оголенную оплетку назад вдоль оболочки кабеля.

50 MM 2 MM

При наличии фольгированного экрана отрежьте около 2 мм от оголенной части.

Отделите проводники друг от друга.

Кабель F/FTP

50 MM

Снимите около 50 мм оболочки кабеля.

Отверните оголенный фольгированный экран назад вдоль оболочки кабеля.

50 мм 2 мм Провод заземления

При наличии фольгированного экрана отрежьте около 2 мм от оголенной части.

Оберните провод заземления не менее двух раз вокруг фольгированного экрана. Отделите проводники друг от друга.

Установка

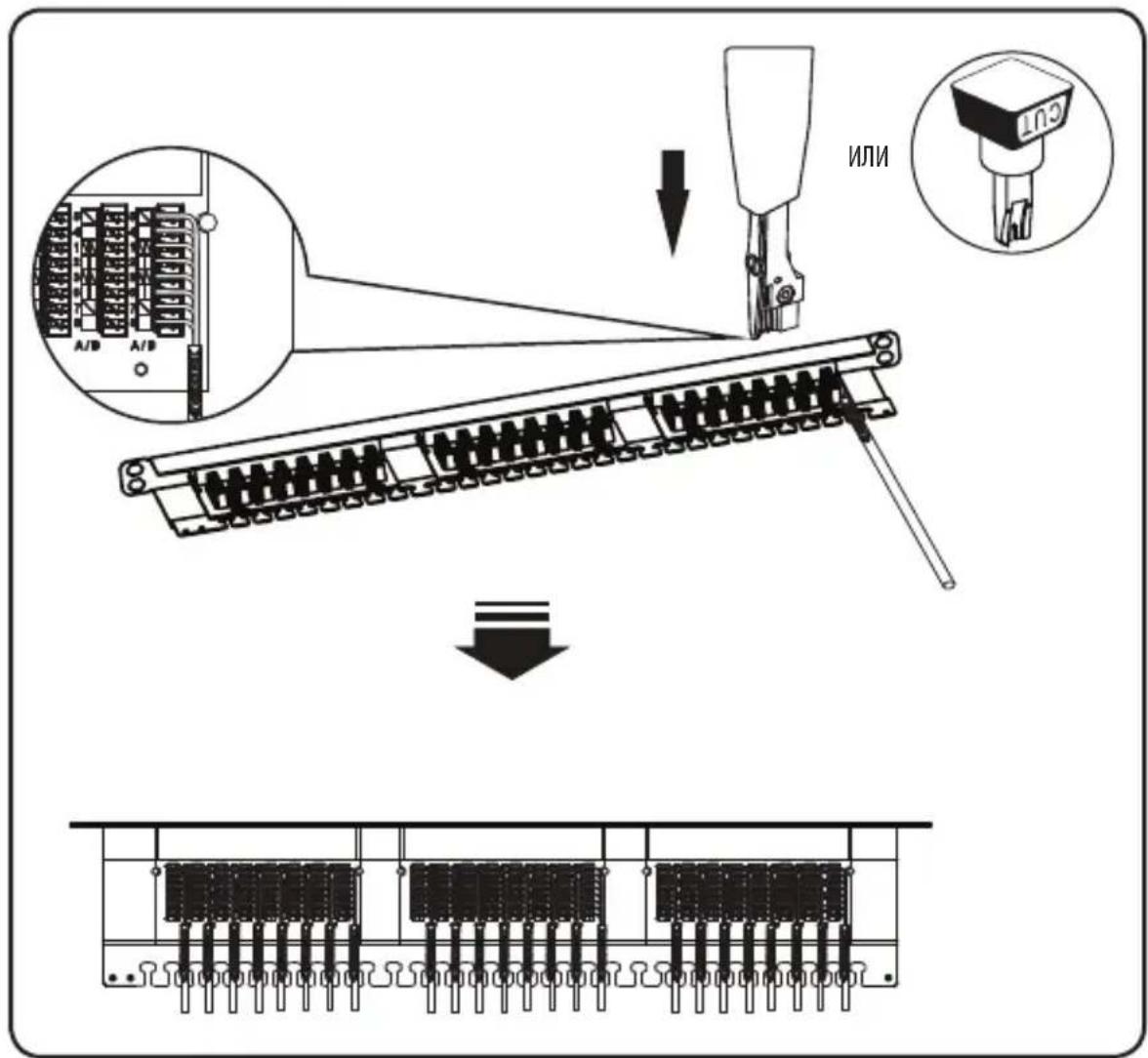

2 Вставьте каждый провод в гнездо IDC согласно цветовой маркировке. Заделайте провода с помощью подходящего ударного инструмента.

ИЛИ A/B A/B

Установка

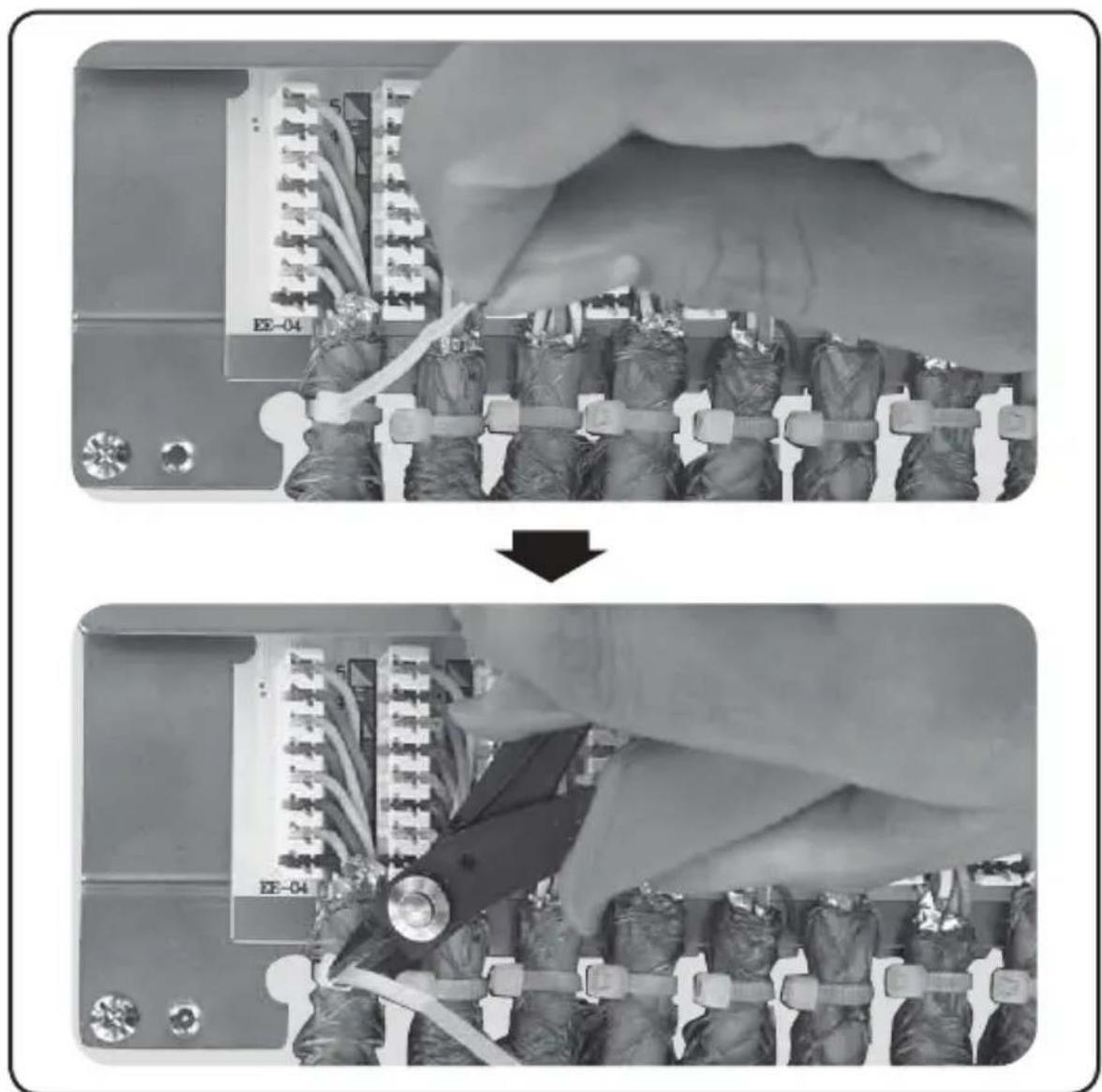

3 Прикрепите кабельные жгуты к кабельному организатору с помощью нейлоновых кабельных стяжек.

Отрежьте все лишние части стяжек.

Примечание. Не перетягивайте кабели.

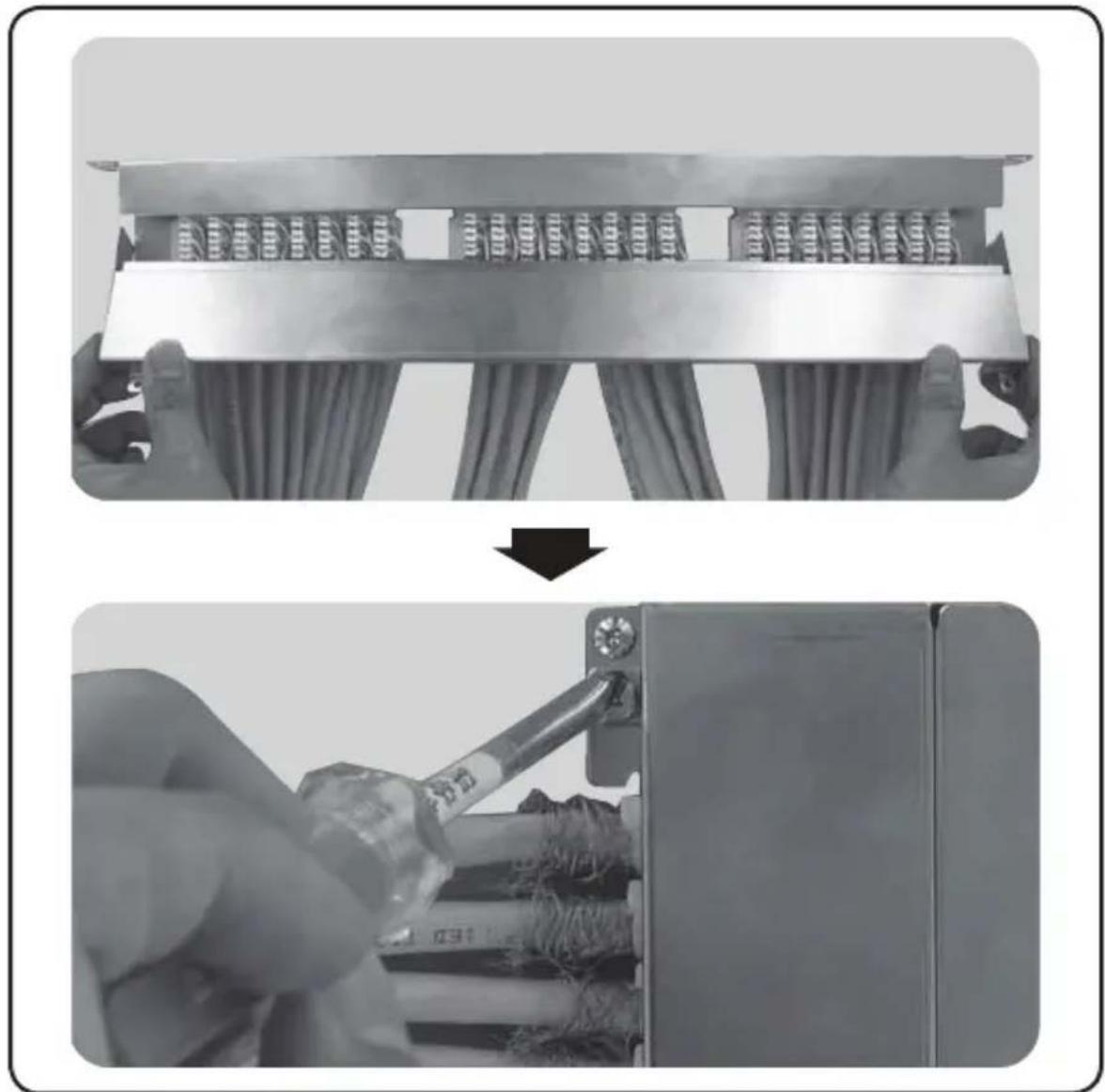

1. Закройте крышкой верхнюю часть панели и закрепите ее, затянув боковые винты.

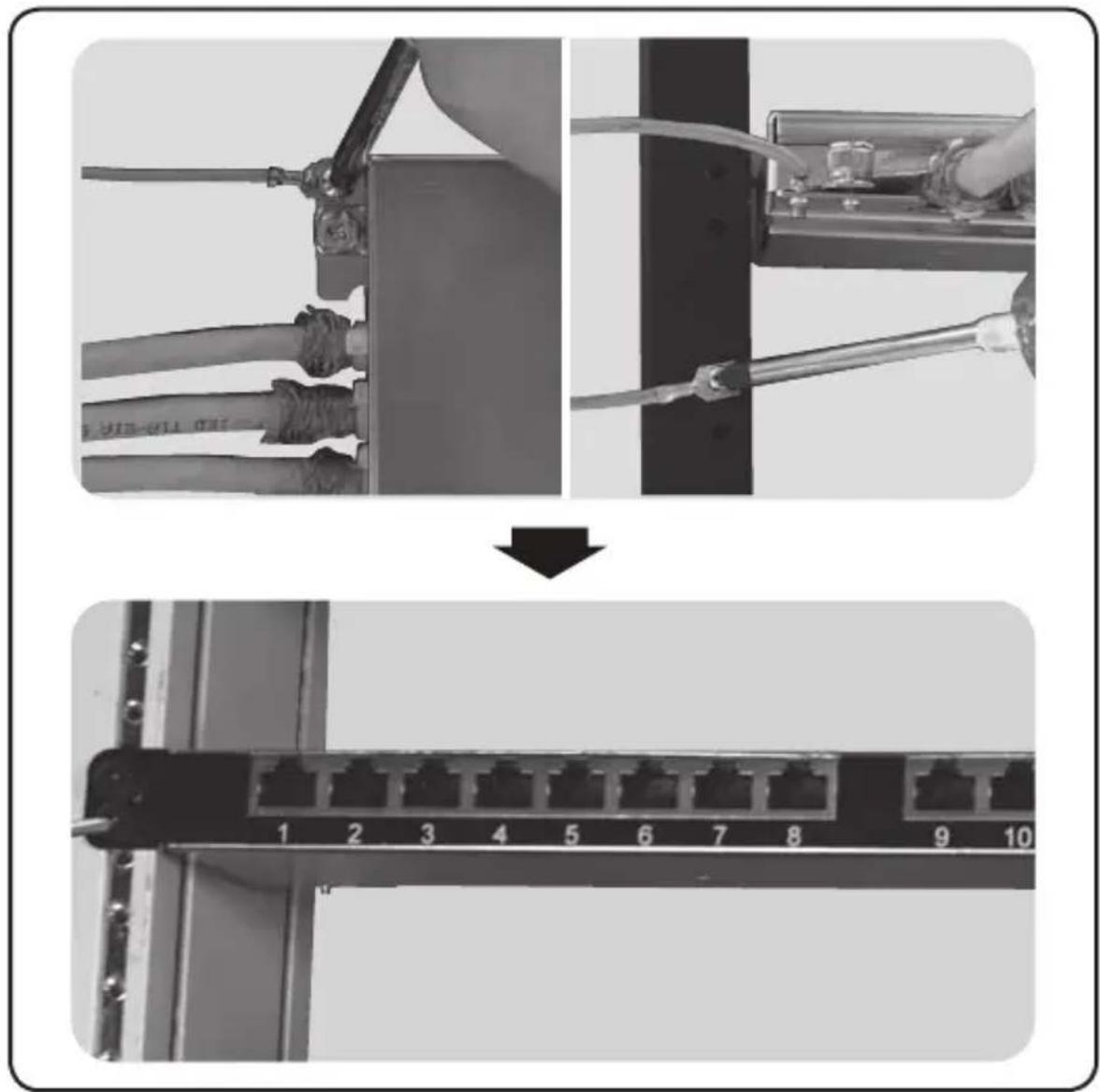

5 Прикрепите наконечник проводника заземления панели к корпусу стойки или шкафа.

Гарантийные обязательства

Ограниченная пожизненная гарантия

Компания Tripp Lite гарантирует для своих изделий отсутствие дефектов материалов и изготовления в течение всего срока эксплуатации. Обязательства компании Tripp Lite по настоящей гарантии ограничиваются ремонтом или заменой (по ее единоличному усмотрению) любых таких дефектных изделий. Для получения услуг по данной гарантии необходимо получить номер Returned Material Authorization (RMA — разрешение на возврат материалов) от компании Tripp Lite или ее авторизованного сервисного центра. Изделия должны быть возвращены в компанию Tripp Lite или ее авторизованный сервисный центр с предоплатой транспортных расходов и сопровождаться кратким описанием возникшей проблемы и документом, подтверждающим дату и место его приобретения. Действие настоящей гарантии не распространяется на оборудование, поврежденное в результате аварии, небрежного обращения или неправильного использования, а также видоизмененное каким бы то ни было образом.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ЗДЕСЬ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НЕ ПРЕДОСТАВЛЯЕТ КАКИХ-ЛИБО ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ ГАРАНТИЙ, ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И ПРИГОДНОСТИ ДЛЯ КАКОЙ-ЛИБО КОНКРЕТНОЙ ЦЕЛИ. В некоторых штатах/государствах ограничение или исключение подразумеваемых гарантий не допускается; следовательно, вышеуказанное(-ые) ограничение(-я) или исключение(-я) могут не распространяться на покупателя.

ЗА ИСКЛЮЧЕНИЕМ ПРЕДУСМОТРЕННЫХ ВЫШЕ СЛУЧАЕВ КОМПАНИЯ Tripp Lite НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЯМЫЕ, КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ПОБОЧНЫЕ УБЫТКИ ЛИБО УБЫТКИ, ОПРЕДЕЛЯЕМЫЕ ОСОБЫМИ ОБСТОЯТЕЛЬСТВАМИ, ВОЗНИКАЮЩИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ДАННОГО ИЗДЕЛИЯ, ДАЖЕ В СЛУЧАЕ ЕЕ ИНФОРМИРОВАНИЯ О ВОЗМОЖНОСТИ НАСТУПЛЕНИЯ ТАКИХ УБЫТКОВ. В частности, компания Tripp Lite не несет ответственности за какие-либо издержки, такие как упущенные прибыли или доходы, потеря оборудования, потеря возможности использования оборудования, потеря программного обеспечения, потеря данных, расходы на заменители, урегулирование претензий третьих лиц и пр.
