N252024HUSHK - Panneau de connexion réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de connexion réseau
Marque	Tripp Lite
Modèle	N252024HUSHK
Nombre de ports	24
Type de connecteur	IDC Krone, Cat6
Type de câblage	STP (blindé)
Hauteur rack	0,5 U
Matériau du boîtier	Acier
Couleur	Noir
Largeur	19 pouces (482,6 mm)
Profondeur	Environ 100 mm
Poids	Environ 0,7 kg
Alimentation	Aucune (passif)
Fonctions principales	Câblage haute densité, gestion des câbles intégrée, mise à la masse
Méthode d'installation	Outillage d'impact pour IDC, attaches nylon
Garantie	Garantie à vie limitée
Entretien et nettoyage	Essuyer avec un chiffon sec non abrasif
Sécurité	Patte de mise à la masse à fixer au bâti
Pièces détachées et réparabilité	Pas de pièces détachées disponibles ; remplacement sous garantie

FOIRE AUX QUESTIONS - N252024HUSHK Tripp Lite

Quel type de câble est compatible avec ce panneau ?

Ce panneau accepte les câbles STP (blindés) de catégorie 6 (Cat6) avec conducteurs solides. Les câbles S/FTP ou F/FTP sont recommandés pour des performances optimales.

Comment installer les câbles dans le panneau ?

Dénudez la gaine sur 50 mm, roulez le blindage sur la gaine, dénudez 2 mm si nécessaire, séparez les paires, insérez chaque fil dans les fentes IDC en respectant le code de couleurs, puis terminez avec un outil d'impact.

Quel schéma de câblage utiliser ?

Le panneau est codé par couleurs pour les normes T568A et T568B. Utilisez les repères de couleurs sur le panneau pour suivre le schéma souhaité.

Faut-il une alimentation électrique pour ce panneau ?

Non, le panneau est un composant passif. Aucune alimentation n'est nécessaire.

Comment mettre à la terre le panneau ?

Fixez la patte de mise à la masse fournie au châssis du rack à l'aide d'une vis. Assurez-vous que le rack est correctement mis à la terre.

Quelle est la hauteur rack de ce panneau ?

Le panneau occupe 0,5 U (unité rack), ce qui correspond à environ 22 mm de hauteur.

Peut-on utiliser des câbles non blindés (UTP) ?

Oui, mais les performances blindées ne seront pas exploitées. Pour une installation optimale, utilisez des câbles STP.

Que faire si un connecteur est défectueux ?

Contactez Tripp Lite pour un remplacement sous garantie. Ne tentez pas de réparer vous-même, car cela annulerait la garantie.

Comment nettoyer le panneau ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits chimiques ou abrasifs.

Ce panneau est-il compatible avec des câbles Cat6a ?

Le panneau est conçu pour Cat6. Cat6a peut fonctionner, mais les performances ne sont pas garanties. Pour du Cat6a, utilisez un panneau adapté.

MODE D'EMPLOI N252024HUSHK Tripp Lite

Panneau de câblage STP haute densité 0,5 u krone IDC CAT6 à 24 ports

Modèle : N252-024-HU-SHK

TRIPP·LITE

D'excellence Industrielle.

Droits d'auteur © 2018 Tripp Lite. Tous droits réservés.

1 Préparer les câbles.

Câble S/FTP

50 mm

Retirer environ 50 mm de la gaine de câble.

Rouler la tresse exposée le long de la gaine de câble.

50 mm 2 mm

Là où une toile métallique est présente, retirer environ 2 mm de la longueur exposée.

Séparer les conducteurs.

Câble F/FTP

50 mm

Retirer environ 50 mm de la gaine de câble.

Rouler la feuille exposée le long de la gaine de câble.

Fil dc

50 mm 2 mm

Là où une toile métallique est présente, retirer environ 2 mm de la longueur exposée. Enrouler le fil de masse au moins deux fois autour de la feuille. Séparer les conducteurs.

Installation

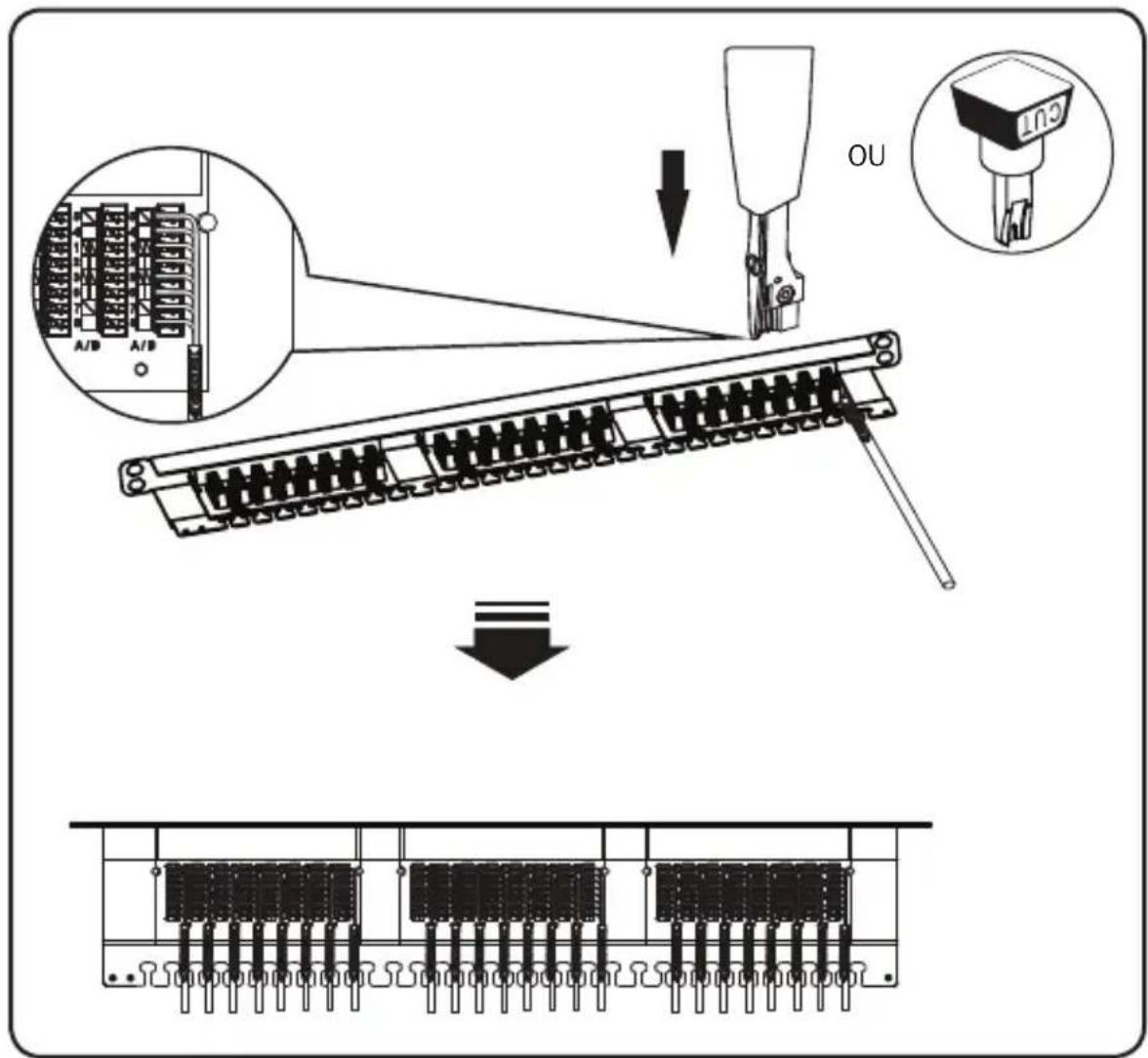

2 Placer chaque fil dans les fentes IDC en respectant le schéma de câblage de couleurs. Perforer avec un outil d'impact approprié.

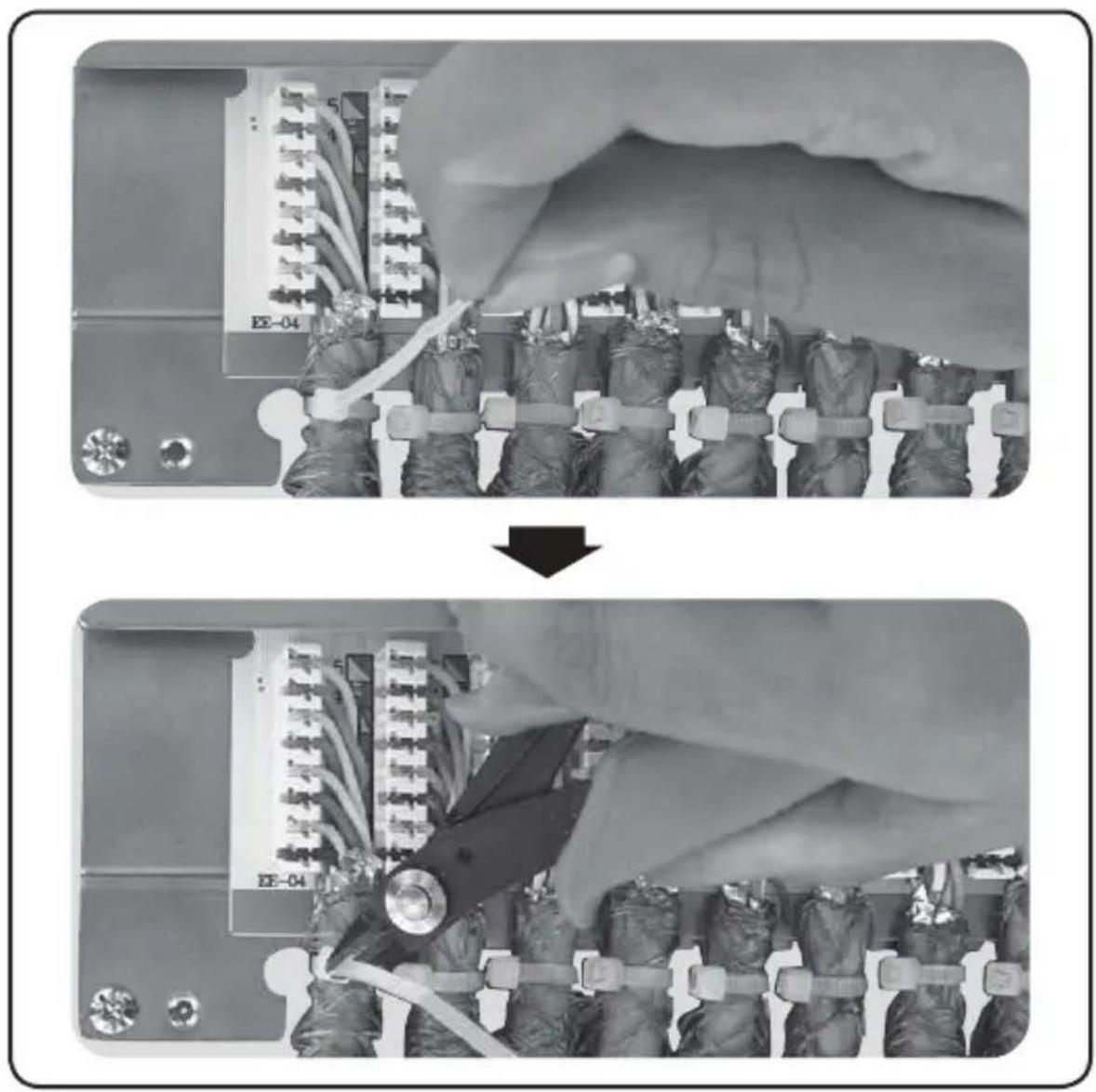

3 Utiliser des attaches de câble en nylon pour fixer les câbles au mètre au gestionnaire du câblage.

Couper tout excès de sangles.

Remarque : Ne pas trop serrer les câbles.

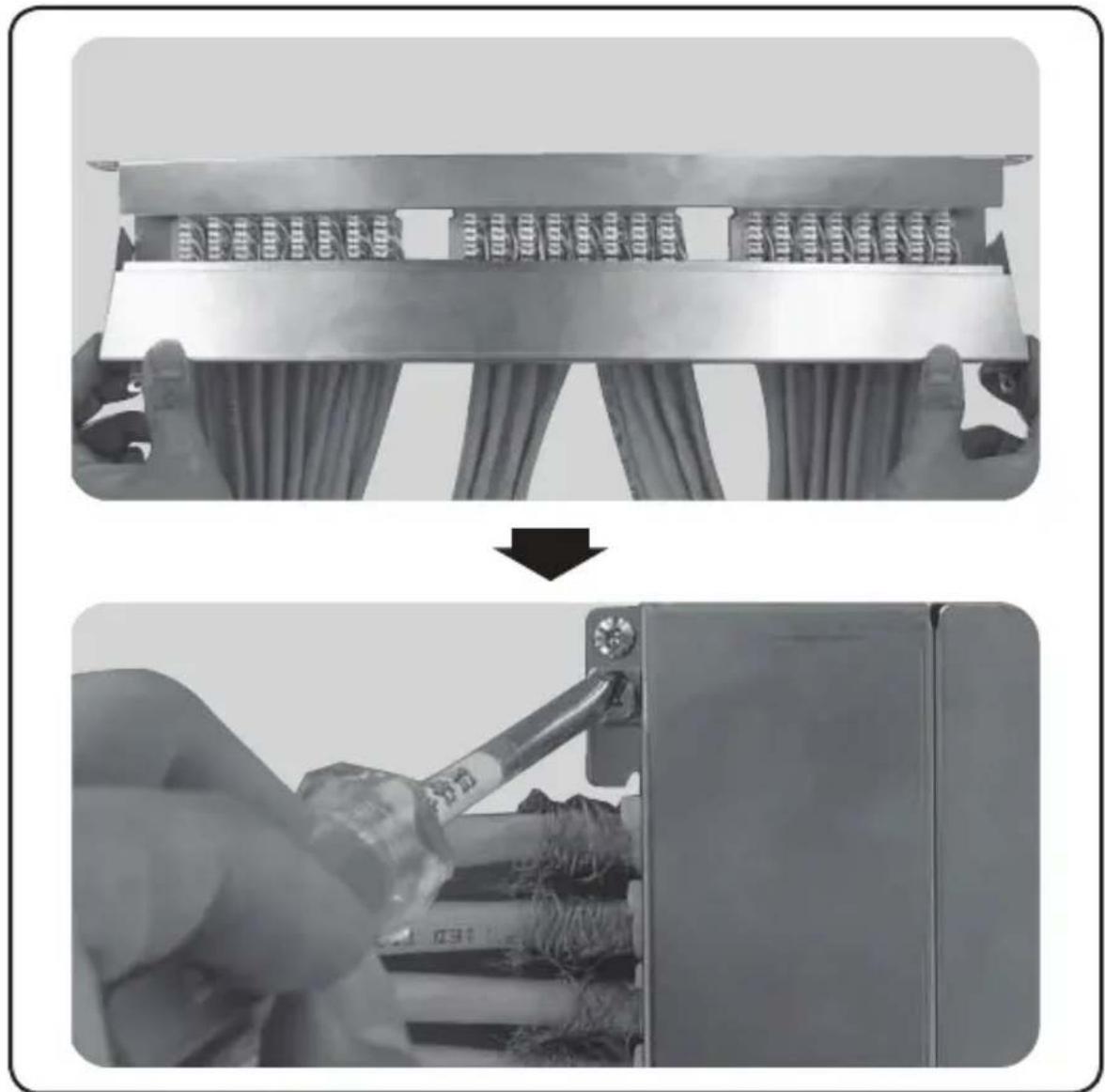

4 Fermer le dessus du panneau, puis le retenir en place en serrant les vis latérales.

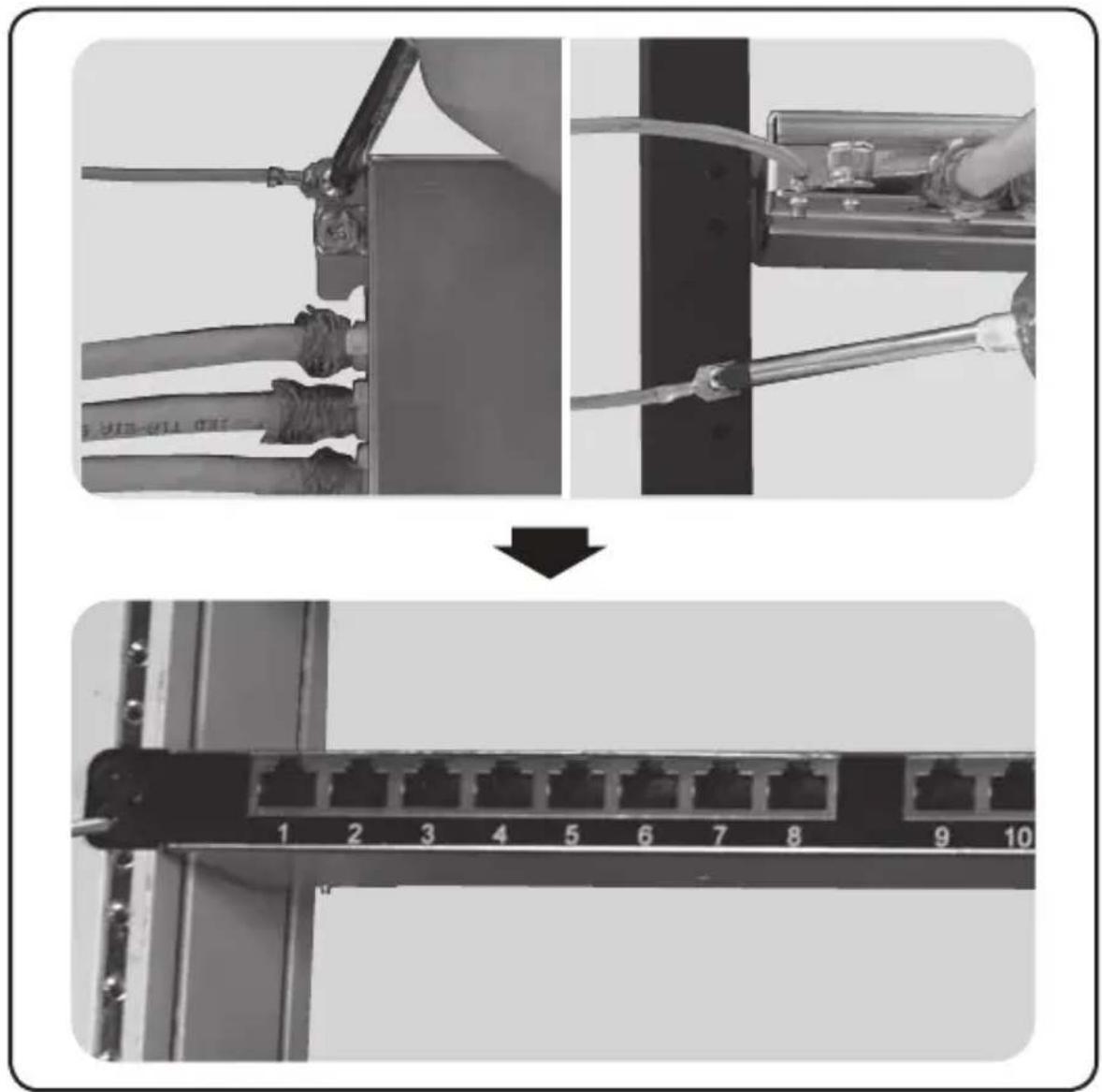

5 Fixer la patte de mise à la masse du panneau au bâti ou à l'armoire.

Garantie à vie limitée

Tripp Lite garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de Tripp Lite, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de Tripp Lite ou d'un centre de réparation autorisé par Tripp Lite. Les produits doivent être retournés à Tripp Lite ou à un centre de réparation autorisé par Tripp Lite en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, Tripp Lite N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, Tripp Lite NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, Tripp Lite ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
