N252024HUSHK - Panel de conexión de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel de conexión de red
Marca	Tripp Lite
Modelo	N252024HUSHK
Número de puertos	24
Tipo de conector	IDC Krone, Cat6
Tipo de cableado	STP (blindado)
Altura de rack	0,5 U
Material del gabinete	Acero
Color	Negro
Ancho	19 pulgadas (482,6 mm)
Profundidad	Aproximadamente 100 mm
Peso	Aproximadamente 0,7 kg
Alimentación	Ninguna (pasivo)
Funciones principales	Cableado de alta densidad, gestión de cables integrada, puesta a tierra
Método de instalación	Herramienta de impacto para IDC, bridas de nylon
Garantía	Garantía limitada de por vida
Mantenimiento y limpieza	Limpiar con un paño seco no abrasivo
Seguridad	Lengüeta de puesta a tierra para fijar al bastidor
Piezas de repuesto y reparabilidad	No hay piezas de repuesto disponibles; reemplazo bajo garantía

Preguntas frecuentes - N252024HUSHK Tripp Lite

¿Qué tipo de cable es compatible con este panel?

Este panel acepta cables STP (blindados) de categoría 6 (Cat6) con conductores sólidos. Se recomiendan cables S/FTP o F/FTP para un rendimiento óptimo.

¿Cómo instalar los cables en el panel?

Pele la funda 50 mm, enrolle el blindaje sobre la funda, pele 2 mm si es necesario, separe los pares, inserte cada cable en las ranuras IDC respetando el código de colores, luego termine con una herramienta de impacto.

¿Qué esquema de cableado usar?

El panel está codificado por colores para los estándares T568A y T568B. Use las marcas de color en el panel para seguir el esquema deseado.

¿Se necesita alimentación eléctrica para este panel?

No, el panel es un componente pasivo. No se necesita alimentación.

¿Cómo poner a tierra el panel?

Fije la lengüeta de puesta a tierra suministrada al chasis del rack con un tornillo. Asegúrese de que el rack esté correctamente conectado a tierra.

¿Cuál es la altura de rack de este panel?

El panel ocupa 0,5 U (unidad de rack), lo que corresponde aproximadamente a 22 mm de altura.

¿Se pueden usar cables no blindados (UTP)?

Sí, pero no se aprovechará el rendimiento blindado. Para una instalación óptima, use cables STP.

¿Qué hacer si un conector está defectuoso?

Contacte a Tripp Lite para un reemplazo bajo garantía. No intente repararlo usted mismo, ya que esto anularía la garantía.

¿Cómo limpiar el panel?

Use un paño suave y seco para quitar el polvo. No use productos químicos ni abrasivos.

¿Este panel es compatible con cables Cat6a?

El panel está diseñado para Cat6. Cat6a puede funcionar, pero no se garantiza el rendimiento. Para Cat6a, use un panel adecuado.

MANUAL DE USUARIO N252024HUSHK Tripp Lite

Panel de Conexiones de 0.5U de 24 Puertos Cat6 de Alta Densidad Krone IDC STP

Modelo: N252-024-HU-SHK

English 1 • Français 15 • Русский 22

TRIPP·LITE

Excelencia en Manufactura.

Copyright © 2018 Tripp Lite. Todos los derechos reservados.

Instalación

1 Prepare los Cables.

Cable S/FTP

50 mm

Retire aproximadamente 50 mm del revestimiento del cable.

Enrolle el trenzado expuesto hacia atrás a lo largo del revestimiento del cable.

50 mm 2 mm

Cuando haya una hoja laminada, retire aproximadamente 2 mm de la longitud expuesta.

Separe los conductores.

Cable F/FTP

50 mm

Retire aproximadamente 50 mm del revestimiento del cable.

Enrolle el laminado expuesto hacia atrás a lo largo del revestimiento de cable.

50 mm 2 mm
Hilo de Descarga

Cuando haya una hoja laminada, retire aproximadamente 2 mm de la longitud expuesta.

Enrolle el hilo de descarga al menos dos veces todo alrededor de la hoja laminada. Separe los conductores.

Instalación

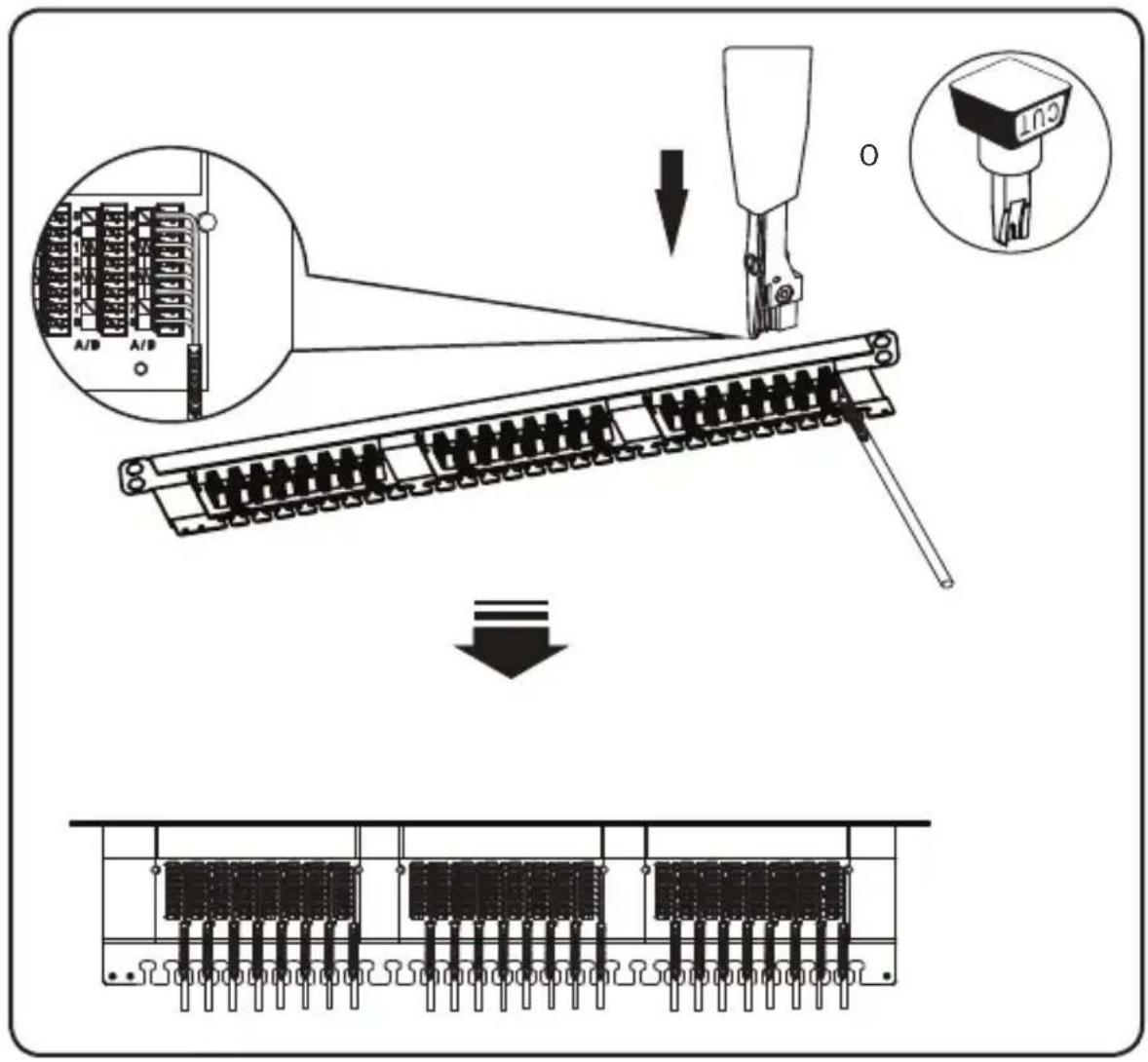

2 Asiente cada cable en las ranuras IDC según el mapa de esquema de color. Inserte y corte a presión con una herramienta de impacto apropiada.

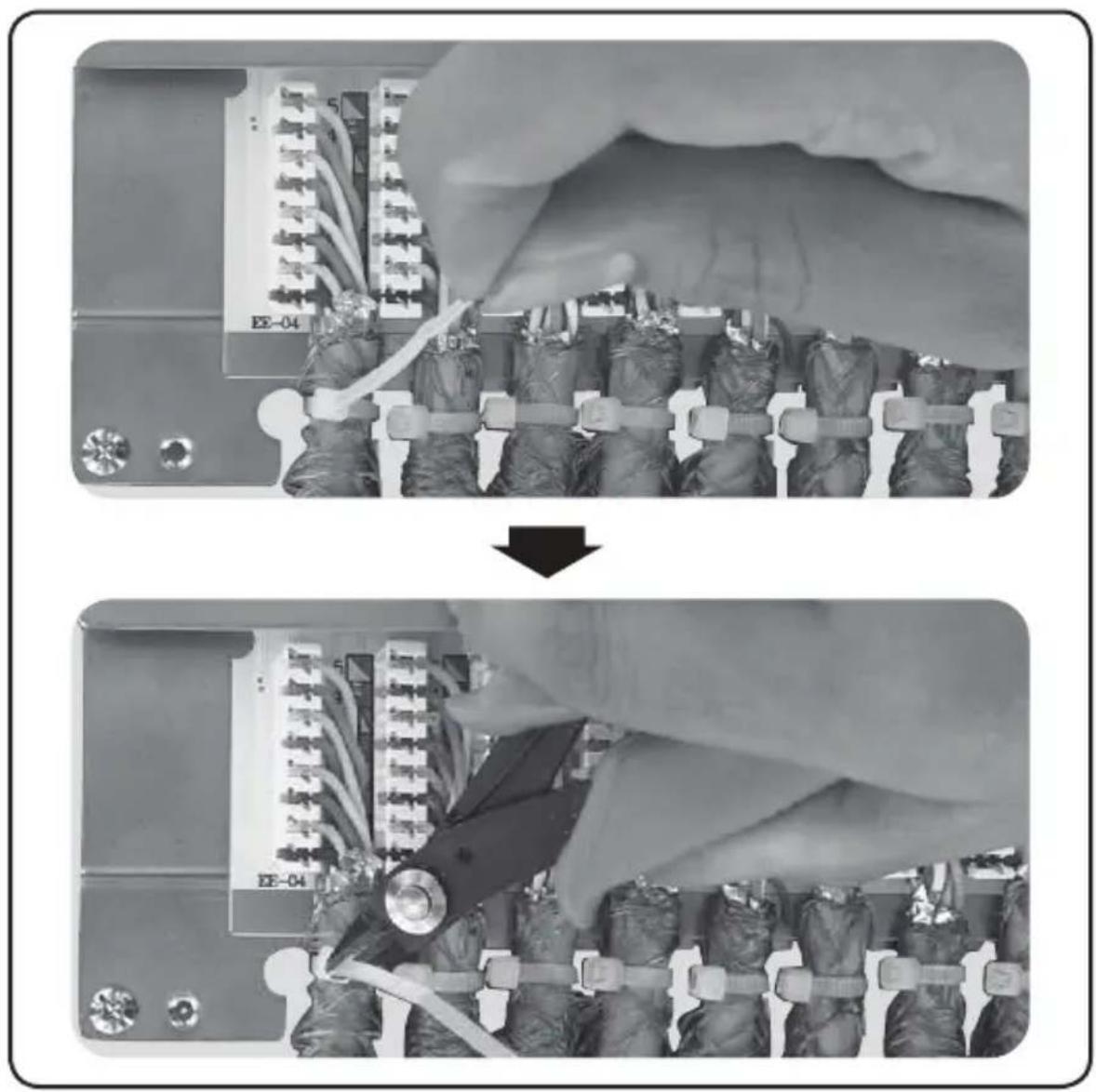

3 Utilice amarres de nylon para cable para asegurar los mazos de cables al administrador de cables.

Corte todos los sobrantes de los amarres.

Nota: No apriete excesivamente los cables.

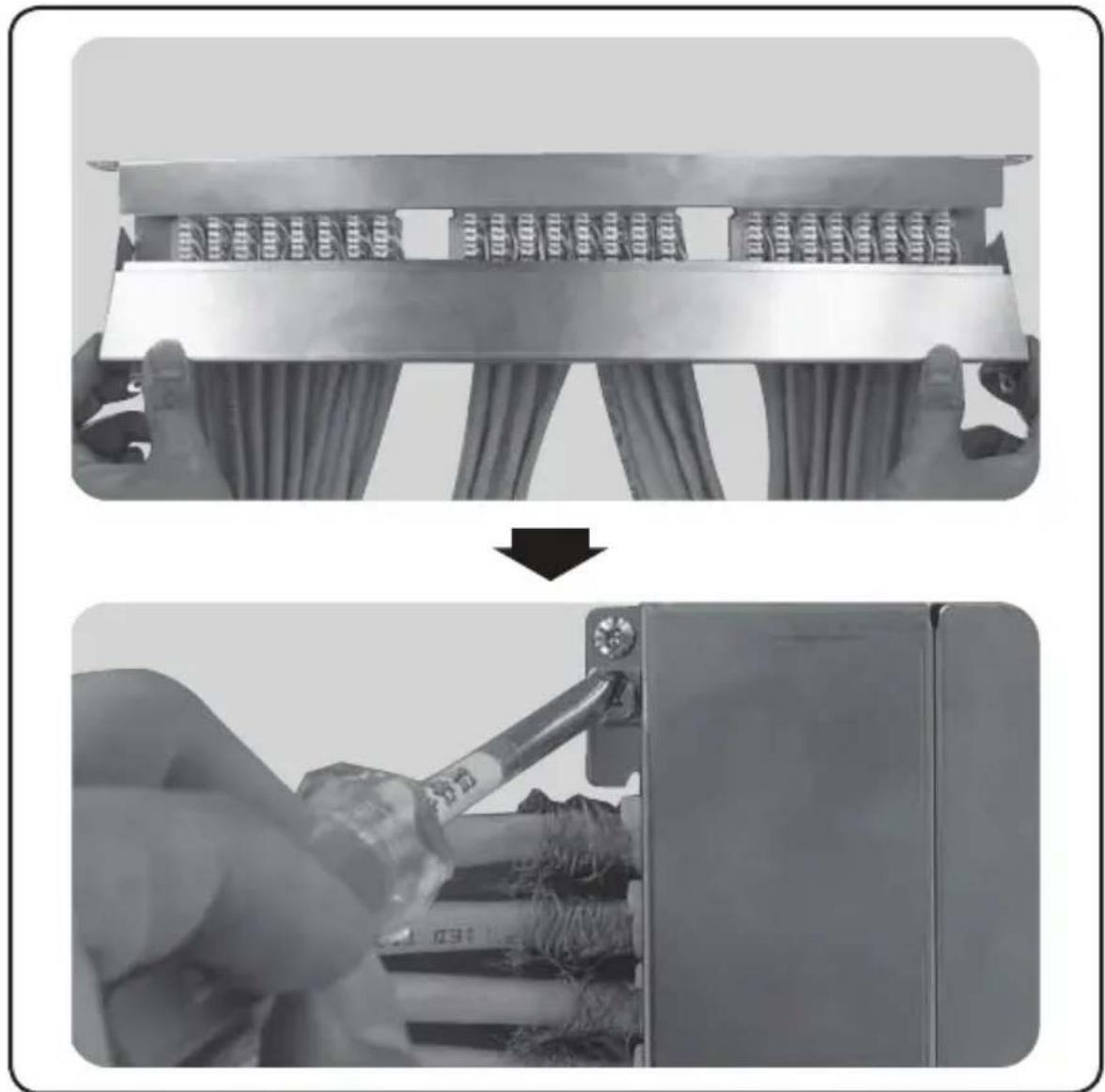

4 Cierre la parte superior del panel y asegure apretando los tornillos laterales.

Garantía Limitada de por Vida

Tripp Lite garantiza de por vida que sus productos no tienen defectos de materiales ni de mano de obra. La obligación de Tripp Lite bajo esta garantía está limitada a la reparación o reemplazo (A su entera discreción) de cualquier producto defectuoso. Para obtener servicio bajo esta garantía, debe obtener un número de Autorización de Devolución de Mercancía (RMA) de Tripp Lite o de un centro de servicio autorizado de Tripp Lite. Los productos deben ser regresados a Tripp Lite o a un centro de servicio autorizado de Tripp Lite con los cargos de transporte prepagados y deben acompañarse con una breve descripción del problema y un comprobante de la fecha y el lugar de compra. Esta garantía no se aplica a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido alterados o modificados de alguna manera.

EXCEPTO COMO SE INDICA EN EL PRESENTE, TRIPP LITE NO HACE GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implícitas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse al comprador.

EXCEPTO COMO SE INDICA ANTERIORMENTE, EN NINGÚN CASO TRIPP LITE SERÁ RESPONSABLE POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA POSIBILIDAD DE TAL DAÑO. Específicamente, Tripp Lite no es responsable por ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamaciones de terceros o de cualquier otra forma.
