N48LSS16X16 - Panel de conexión de red Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Panel de conexión de red MPO/MTP para fibra óptica monomodo
Marca	Tripp Lite
Modelo	N48LSS16X16
Arquitectura de red	Spine-and-leaf con 16 puertos spine (frontal) y 16 puertos leaf (posterior)
Factor de forma	1U (unidades de bastidor), compatible con bastidor estándar EIA de 19 pulgadas
Dimensiones (An x Pr x Al)	48,26 cm x 30,5 cm x 4,4 cm (19 pulgadas x 12 pulgadas x 1,73 pulgadas)
Peso	Aproximadamente 2,5 kg
Material	Acero y plástico ABS
Alimentación	Ninguna (componente pasivo)
Funciones principales	Interconexión de fibra óptica MPO/MTP para arquitectura spine-and-leaf, reducción de enredos de cables, gestión de fibras frontal y posterior
Puertos	16 puertos MPO/MTP frontales (spine), 16 puertos MPO/MTP posteriores (leaf)
Sistema de gestión de cables	Sistema de gestión de cables frontal y posterior orientable
Montaje	Montaje en bastidor con soportes laterales extensibles y tornillos
Mantenimiento y limpieza	Utilice un paño sin pelusa seco o ligeramente húmedo para limpiar el exterior. No use disolventes agresivos.
Seguridad	Respete las instrucciones de montaje en un bastidor estándar. No obstruya las aberturas de ventilación.
Garantía	Garantía limitada de por vida que cubre defectos de materiales y mano de obra
Información general	Diseñado para centros de datos y redes de alta densidad. Compatible con conectores MPO/MTP monomodo.

Preguntas frecuentes - N48LSS16X16 Tripp Lite

¿Cuál es la función principal del panel N48LSS16X16?

El panel N48LSS16X16 permite la interconexión de fibras ópticas MPO/MTP en una arquitectura spine-and-leaf, reemplazando los empalmes cruzados tradicionales y reduciendo el enredo de cables.

¿Cuántos puertos tiene el N48LSS16X16?

Está equipado con 16 puertos MPO/MTP en el frontal (puertos spine) y 16 puertos MPO/MTP en la parte posterior (puertos leaf), para un total de 32 puertos.

¿Qué tipo de fibra óptica es compatible?

Este panel está diseñado para fibra óptica monomodo con conectores MPO/MTP.

¿Cuál es la altura del panel en un bastidor?

El panel ocupa 1U (una unidad de bastidor) y se instala en un bastidor estándar de 19 pulgadas (48,26 cm).

¿Cómo instalar el panel en un bastidor?

Proceda en tres pasos: 1) extienda los soportes laterales frontal y posterior, 2) oriente los sistemas de gestión de cables, 3) fije el panel en el bastidor con los tornillos suministrados.

¿El panel necesita alimentación eléctrica?

No, el panel N48LSS16X16 es un componente pasivo que no necesita alimentación eléctrica.

¿Cuál es la garantía ofrecida por Tripp Lite?

Tripp Lite ofrece una garantía limitada de por vida que cubre defectos de materiales y mano de obra. Para más detalles, consulte el manual.

¿Cómo limpiar el panel de conexión?

Utilice un paño sin pelusa seco o ligeramente húmedo. No use productos químicos agresivos o abrasivos.

¿Cuáles son los modelos disponibles en esta serie?

Los modelos son el N48LSS-16X16 (su modelo) y el N48LSS-32X32 que ofrece 32 puertos spine y 32 puertos leaf.

¿Puedo usar este panel para aplicaciones de soporte vital?

No, Tripp Lite desaconseja el uso de este equipo para dispositivos de soporte vital donde una falla podría comprometer la seguridad o eficacia del dispositivo.

MANUAL DE USUARIO N48LSS16X16 Tripp Lite

Manual del Propietario

Paneles MPO/MTP Monomodo con Arquitectura de Spine and Leaf, 1U

Copyright © 2021 Tripp Lite. Todos los derechos reservados.

Componentes Principales

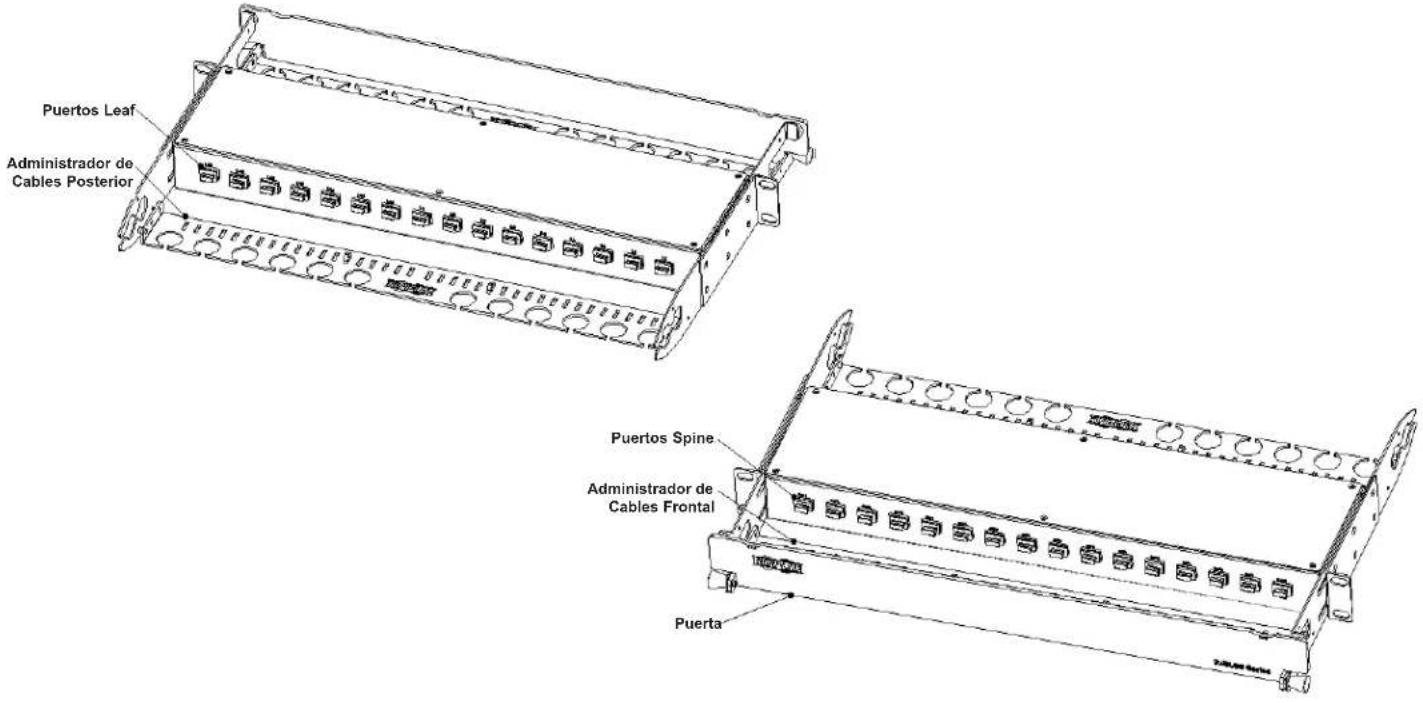

Los paneles de red N48LSS-16X16 y N48LSS-32X32 de 1U están diseñados para arquitectura de spine and leaf, una conexión cruzada MPO/MTP a LC estándar con puertos MPO/MTP y ayuda a eliminar un importante desorden en el rack. Los puertos spine en el frente se acoplan con un switch spine y los puertos leaf en la parte posterior se acoplan con un switch leaf. A continuación se muestran los componentes principales de los paneles:

Puertos Leaf Administrador de Cables Posterior Puertos Spine Administrador de Cables Frontal Puerta

Instalación

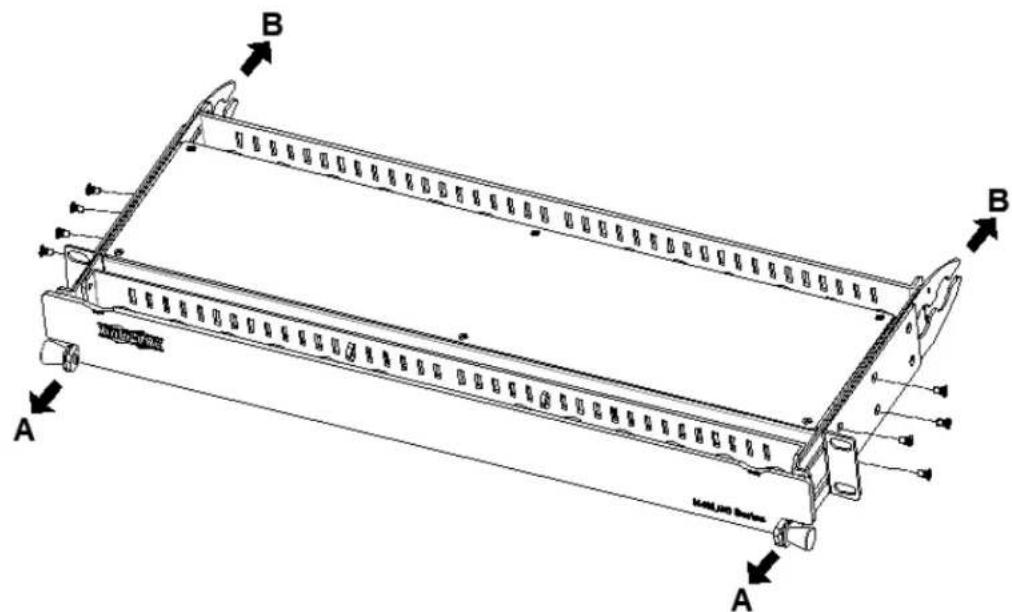

Paso 1: Extienda los soportes frontal y posterior y fije los tornillos laterales.

A B B A Long Pass Bracket

Instalación

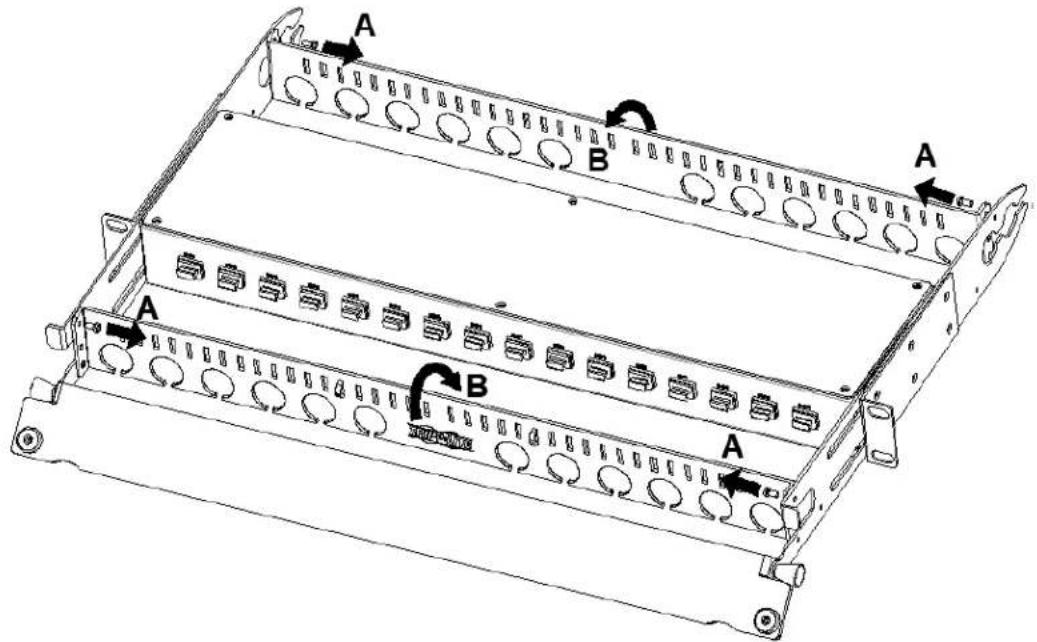

Paso 2: Retire los tornillos, gire el administrador de cables frontal y posterior y luego apriete los tornillos.

A B A A B A

Paso 3: Instale el panel en un rack estándar EIA de 19" y fije los tornillos.

Garantía limitada de por vida

El vendedor garantiza este producto, si se usa de acuerdo con todas las instrucciones aplicables, de que está libre de defectos en material y mano de obra por toda su vida útil. Si el producto resultara defectuoso en material o mano de obra dentro de ese período, el vendedor reparará o reemplazará el producto a su entera discreción. El servicio bajo esta garantía sólo puede obtenerse enviando o embarcando el producto (con todos los cargos de envío o embarque prepagados) a: Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609, USA. El vendedor reembolsará los cargos de envío.

ESTA GARANTÍA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. EL VENDEDOR NO OTORGA GARANTÍAS EXPRESAS DISTINTAS A LA ESTIPULADA EN EL PRESENTE. SALVO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIALIZACIÓN O IDONEIDAD, ESTÁN LIMITADAS EN CUANTO A DURACIÓN AL PERÍODO DE GARANTÍA ESTABLECIDO; ASIMISMO, ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES E INDIRECTOS. (Algunos estados no permiten limitaciones en cuanto dura una garantía y algunos estados no permiten la exclusión de limitación de daños incidentales o indirectos, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta Garantía le otorga derechos legales específicos y es posible que usted goce de otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: Antes de usarlo, cada usuario individual debe tener cuidado al determinar si este dispositivo es adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, el fabricante no garantiza la adecuación de estos dispositivos para alguna aplicación específica.

No se recomienda el uso de este equipo en aplicaciones de soporte de vida en donde razonablemente se pueda esperar que la falla de este equipo cause la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Tripp Lite tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.
