N2540246A - Panneau de connexion réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de connexion réseau
Marque	Tripp Lite
Modèle	N254-024-6A / N254-024-6A-OF / N254-024-OF
Nombre de ports	24 ports RJ45
Format	1U (unité rack 19 pouces)
Dimensions (L x P x H)	48,3 x 10 x 4,4 cm
Poids	≈ 1 kg
Alimentation	Aucune (passif)
Catégorie de câbles	RJ45 Cat6 / Cat5e / Cat5
Fonction principale	Connecter et organiser les câbles réseau
Gestionnaire de câbles	Intégré avec crochets amovibles
Installation	Montage en rack avec vis (non incluses)
Matériau du panneau	Acier
Couleur	Noir
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Installé dans un rack sécurisé pour éviter les dommages
Pièces détachées	Non fournies, sauf vis de montage possibles
Réparabilité	Non réparable par l'utilisateur, garantie à vie limitée
Garantie	Garantie à vie limitée Tripp Lite
Pays d'origine	États-Unis

FOIRE AUX QUESTIONS - N2540246A Tripp Lite

Comment installer le panneau de connexion ?

Fixez le gestionnaire de câbles au panneau à l'aide des crochets, puis montez l'ensemble dans un rack 19 pouces à l'aide de vis (non fournies). Serrez les vis pour sécuriser.

Quels types de câbles puis-je utiliser ?

Ce panneau accepte les câbles RJ45 de catégories Cat5, Cat5e et Cat6. Vérifiez que les connecteurs sont compatibles.

Le panneau est-il compatible avec des câbles blindés ?

Oui, les ports RJ45 standards acceptent les câbles blindés (STP) tant que le connecteur ne dépasse pas les dimensions normales.

Puis-je monter ce panneau dans un rack non standard ?

Le panneau est conçu pour un rack 19 pouces standard. Un rack non standard nécessitera des adaptateurs. Son format 1U exige 4,45 cm de hauteur.

Comment nettoyer le panneau ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou liquides qui pourraient endommager les ports.

Que faire si un port est défectueux ?

Le panneau n'est pas réparable par l'utilisateur. Contactez le support Tripp Lite pour un remplacement sous garantie à vie limitée.

Le panneau nécessite-t-il une alimentation ?

Non, il s'agit d'un panneau passif sans composants électroniques. Aucune alimentation n'est requise.

Quelle est la capacité de gestion des câbles ?

Le gestionnaire de câbles intégré permet d'organiser jusqu'à 24 câbles RJ45. Les crochets amovibles facilitent l'entrée et la sortie des câbles.

Le panneau est-il livré avec des vis de montage ?

Non, les vis de montage ne sont pas incluses. Vous devrez utiliser des vis appropriées pour rack 19 pouces (généralement M6 ou 10-32).

Quelle est la politique de garantie ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. Pour faire valoir la garantie, contactez le support pour obtenir un numéro RMA.

MODE D'EMPLOI N2540246A Tripp Lite

Panneau de câblage avec espace pour passer les fils avec 24 ports 1U

Modèles : N254-024-6A, N254-024-6A-OF, N254-024-OF

Installation

Remarque : Le panneau de câblage illustré dans le diagramme d'installation est le modèle N254-024-6A. Les configurations des ports pour les modèles N254-0246A-0F et N254-024-0F sont décalées.

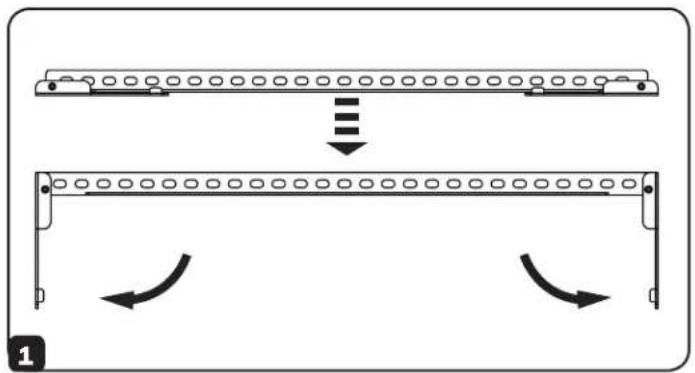

Ouvrir les deux crochets sur le gestionnaire de câbles.

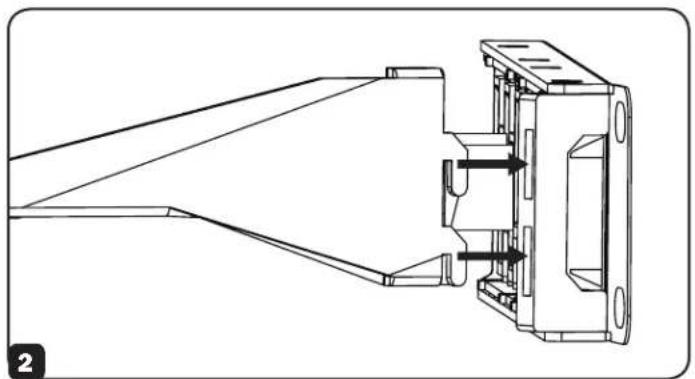

Assembler le gestionnaire de câbles. Fixer le panneau de câblage au bâti.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 États-Unis • www.tripplite.com/support

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Garantie à vie limitée

TRIPP LITE garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP Lite ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de TRIPP LITE en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.
