N2540246AOF - Panneau de connexion réseau Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Panneau de connexion réseau
Marque	Tripp Lite
Modèle	N254-024-6A-OF (N2540246AOF)
Nombre de ports	24 ports
Taille (hauteur rack)	1U
Type de connecteurs	RJ45 (Cat6a ou inférieur)
Matériau du châssis	Acier
Gestion des câbles intégrée	Oui, avec crochets et guide-câbles
Compatibilité rack	Baie 19 pouces standard
Garantie	Garantie à vie limitée
Alimentation	Aucune (périphérique passif)
Dimensions (L x P x H)	48,3 cm x 10,2 cm x 4,4 cm (environ)
Poids	1,2 kg (environ)
Couleur	Noir
Type d'installation	Montage en rack avec vis fournies
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Ne pas exposer à l'humidité ni aux chocs
Réparabilité	Réparation par centre agréé Tripp Lite
Accessoires inclus	Gestionnaire de câbles, jeu de vis
Fonction principale	Connecter et organiser les câbles réseau

FOIRE AUX QUESTIONS - N2540246AOF Tripp Lite

Comment installer le panneau de brassage N2540246AOF ?

Ouvrez les deux crochets du gestionnaire de câbles, assemblez-le, puis fixez le panneau au bâti à l'aide des vis fournies. Consultez le guide d'installation de la notice pour plus de détails.

Quels types de câbles puis-je utiliser avec ce panneau ?

Vous pouvez utiliser des câbles réseau RJ45 de catégorie 6a ou inférieure (Cat5e, Cat6, etc.), blindés ou non blindés.

Ce panneau est-il compatible avec tous les racks 19 pouces ?

Oui, il est conçu pour être monté dans un rack standard 19 pouces (1U de hauteur).

Quelle est la garantie de ce panneau Tripp Lite ?

Tripp Lite offre une garantie à vie limitée couvrant les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support avec un justificatif d'achat.

Comment entretenir le panneau de connexion ?

Nettoyez-le régulièrement avec un chiffon sec et non abrasif. Évitez les produits chimiques et l'humidité.

Puis-je utiliser des câbles blindés avec ce panneau ?

Oui, le panneau accepte les câbles blindés et non blindés. Assurez-vous que le connecteur RJ45 est bien verrouillé.

Le panneau est-il livré avec des vis de montage ?

Oui, le kit de montage comprend des vis et des écrous adaptés pour une installation en rack standard.

Que faire en cas de problème technique avec le panneau ?

Contactez le support Tripp Lite ou un centre de réparation agréé. Vous devrez obtenir un numéro RMA et retourner le produit en port payé avec une description du problème.

Le panneau supporte-t-il la PoE (Power over Ethernet) ?

Oui, en tant que panneau passif, il ne perturbe pas la PoE. Vous pouvez connecter des équipements PoE sans restriction.

Comment organiser les câbles avec le gestionnaire inclus ?

Utilisez les crochets du gestionnaire pour guider et sécuriser les câbles. Ouvrez les crochets, insérez les câbles, puis refermez pour un maintien optimal.

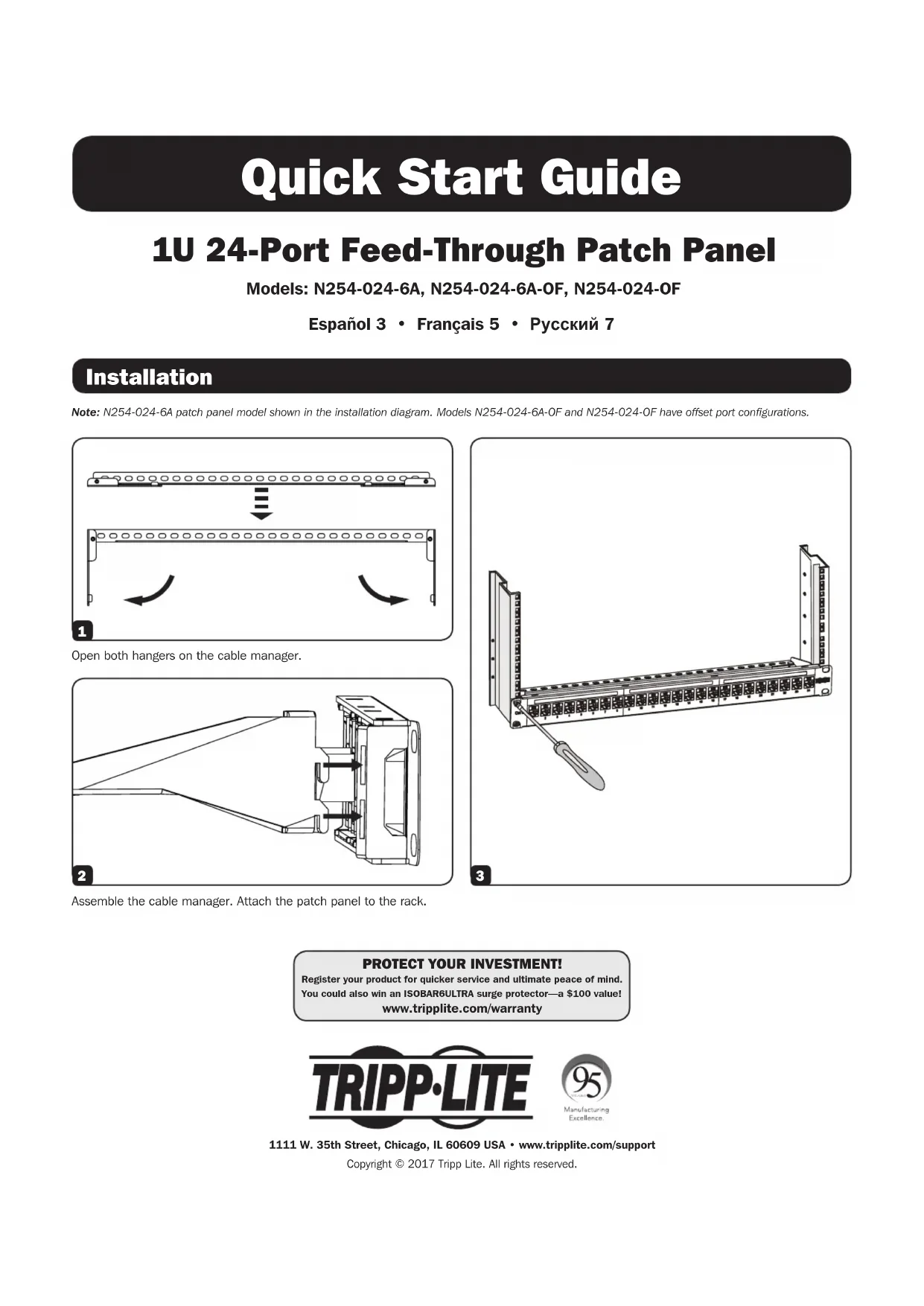

MODE D'EMPLOI N2540246AOF Tripp Lite

Panneau de câblage avec espace pour passer les fils avec 24 ports 1U

Modèles : N254-024-6A, N254-024-6A-OF, N254-024-OF

Installation

Remarque : Le panneau de câblage illustré dans le diagramme d'installation est le modèle N254-024-6A. Les configurations des ports pour les modèles N254-0246A-0F et N254-024-0F sont décalées.

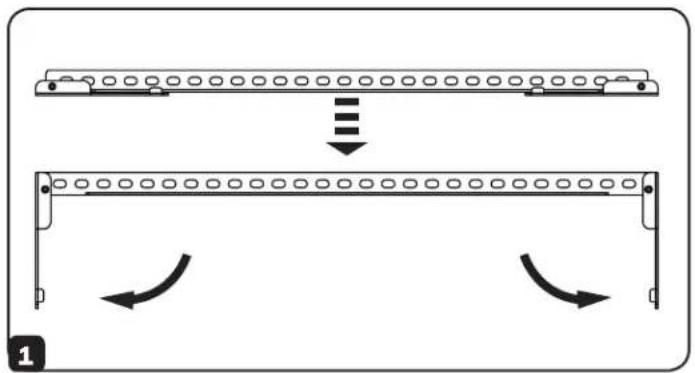

Ouvrir les deux crochets sur le gestionnaire de câbles.

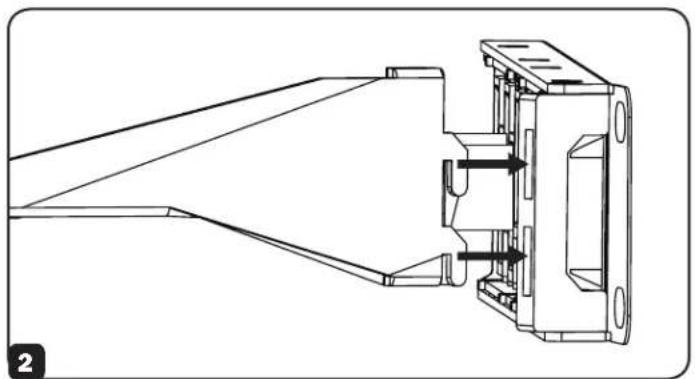

Assembler le gestionnaire de câbles. Fixer le panneau de câblage au bâti.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 États-Unis • www.tripplite.com/support

Droits d'auteur © 2017 Tripp Lite. Tous droits réservés.

Garantie à vie limitée

TRIPP LITE garantit que ses produits sont dépourvus de vices de matériaux et de fabrication pendant leur durée de vie. La responsabilité de TRIPP LITE, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Pour obtenir réparation sous cette garantie, vous devez obtenir un numéro d'autorisation de retour de matériel (« RMA ») auprès de TRIPP LITE ou d'un centre de réparation autorisé par TRIPP LITE. Les produits doivent être retournés à TRIPP Lite ou à un centre de réparation autorisé par TRIPP LITE en port prépayé et être accompagnés d'une brève description du problème et d'un justificatif de la date et du lieu d'achat. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF INDICATION CONTRAIRE DANS LES PRÉSENTES, TRIPP LITE N'ÉMET AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADÉQUATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur. À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, TRIPP LITE NE POURRA EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉE DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, TRIPP LITE ne pourra être tenue responsable de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique de TRIPP LITE en est une d'amélioration continue. Les spécifications sont sujettes à changement sans préavis.

TRIPP·LITE

1111 W. 35th Street, Chicago, IL 60609 États-Unis • www.triplite.com/support
