Marque	Harvia
Modèle	Xenio CX002RGBW
Type de produit	Commande de lumière colorée RGBW
Dimensions (l x h x p)	85 × 110 × 24 mm
Poids	Environ 150 g (estimation)
Tension d'alimentation	12-24 V CC
Puissance absorbée	< 0,5 W
Raccordement	4 pôles avec câbles d'alimentation et de communication (câble 5 m fourni)
Nombre de groupes commandables	4 groupes indépendants RGBW
Fonctions principales	Réglage de luminosité (7 niveaux), sélection de couleur (anneau tactile), vitesse de changement de couleur, blanc variable (7 niveaux), modes prédéfinis
Protection	Protégé contre les éclaboussures (IPx4 estimé)
Température ambiante	Jusqu'à 100 °C dans sauna, 170 °C dans infrarouge (installation)
Hauteur max d'installation (sauna)	100 cm
Hauteur max d'installation (infrarouge)	170 cm
Entretien	Nettoyer avec un chiffon humide ; ne pas immerger dans l'eau
Sécurité	Montage loin du poêle, ne pas monter au-dessus d'une source de chaleur, réservé à un électricien qualifié
Pièce de rechange	Commande Xenio RGBW (réf. WX695)
Contenu de la livraison	Commande Xenio RGBW, câble de raccordement 5 m, instructions de montage

FOIRE AUX QUESTIONS - Xenio CX002RGBW HARVIA

Comment allumer la lumière blanche ?

Appuyez sur la touche MARCHE/ARRÊT pendant 3 secondes. Tous les groupes s'allument en blanc à 100 % d'intensité. Utilisez les touches + ou - pour régler la luminosité sur 7 niveaux.

Comment allumer la lumière colorée ?

Appuyez brièvement sur la touche MARCHE/ARRÊT. Les derniers réglages sont restaurés. Par défaut, tous les groupes s'allument en jaune à 100 %.

Comment changer la couleur d'un groupe ?

Appuyez sur Menu jusqu'à ce que le groupe clignote (environ 10 secondes). Utilisez l'anneau tactile ou les touches + / - pour sélectionner une couleur (rouge, jaune, vert, cyan, bleu, violet, blanc ou personnalisée).

Comment régler la vitesse du changeur de couleur ?

Après avoir sélectionné un groupe, appuyez sur la touche Changeur de couleur. Utilisez + ou - pour choisir une vitesse parmi 2, 4, 6, 8, 10, 20 ou 30 secondes.

Comment éteindre un groupe de lumière inutilisé ?

Appuyez sur Menu jusqu'à ce que le groupe clignote, puis appuyez brièvement sur MARCHE/ARRÊT pour le désactiver. Ce groupe ne sera plus affiché en fonctionnement.

Comment réinitialiser la commande aux réglages d'usine ?

En mode de fonctionnement, appuyez simultanément sur les touches Sélection de la couleur et Luminosité (même si elles ne sont pas allumées) pendant environ 3 secondes. La commande s'éteint et revient aux réglages d'usine.

Où installer la commande dans le sauna ?

Installez-la aussi loin que possible du poêle, à une hauteur maximale de 100 cm. Ne la montez pas au-dessus ou à côté du poêle. En cabine infrarouge, hauteur max 170 cm.

Comment nettoyer la commande Xenio RGBW ?

Nettoyez le boîtier avec un chiffon humide. Ne plongez jamais l'appareil dans l'eau et ne versez pas d'eau dessus.

Quels accessoires sont compatibles ?

Sont compatibles les pilotes DMX CC (DMX-CC) et DMX CV (DMX-CV), les tubes LED RGBW (LED-TB-xx), les spots LED RGBW (LED-SP-RGBW-xx) et les blocs d'alimentation (LED-PWS-xx/LED-150).

Quelle est la référence de la pièce de rechange ?

La pièce de rechange pour la commande Xenio RGBW est la référence WX695.

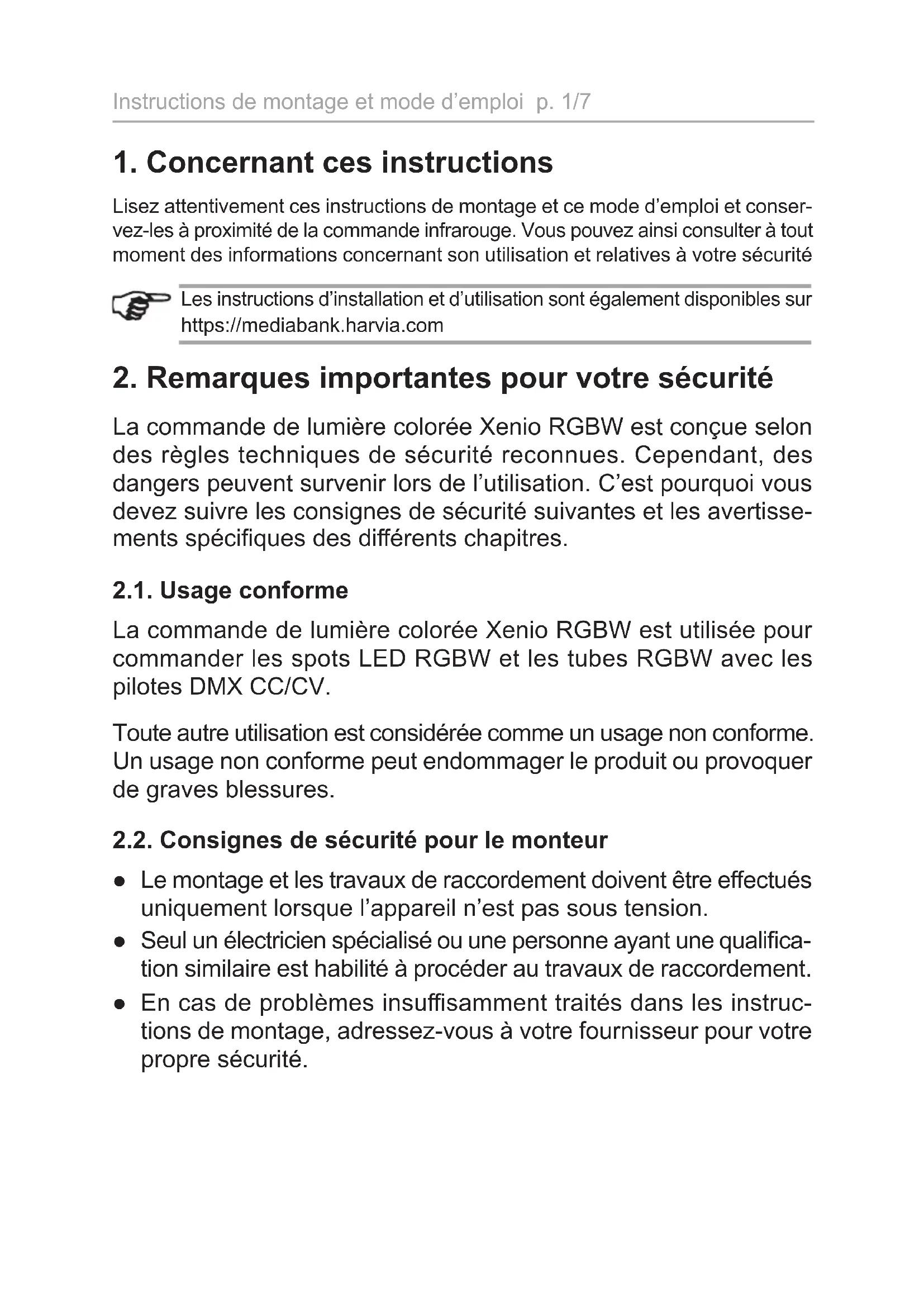

MODE D'EMPLOI Xenio CX002RGBW HARVIA

Lisez attentivement ces instructions de montage et ce mode d'emploi et conserves à proximé de la commande infrarouge. Vous pouvez ainsi consulter à tout moment des informations concernant son utilisation et relatives à votre sécurité

Les instructions d'installation et d'utilisation sont également disponibles sur https://mediabank.harvia.com

2. Remarques importantes pour votre sécurité

La commande de lumière colorée Xenio RGBW est conçue selon des règles techniques de sécurité reconnues. Cependant, des dangers peuvent survenir lors de l'utilisation. C'est pourquoi vous doivent suivre les consignes de sécurité suivantes et les averisations spécifiques des différents chapitres.

2.1. Usage conforme

La commande de lumière colorée Xenio RGBW est utilisé pour commander les spots LED RGBW et les tubes RGBW avec les pilotes DMX CC/CV.

Toute autre utilisation est considérée comme un usage non conforme. Un usage non conforme peut endommager le produit ou provoquer de graves blessures.

2.2. Consignes de sécurité pour le monteur

• Le montage et les travaux de raccordement doivent être effectués uniquement lorsque l'appareil n'est pas sous tension.
• Seul un electricien spécialisé ou une personne ayant une qualification similaire est habilité à partager au travaux de raccordement.
• En cas de problèmes insuffisamment traités dans les instructions de montage, adressez-vous à votre fournisseur pour votre propre sécurité.

3. Description du produit

3.1. Contenu de la livraison

Commande de lumière colorée Xenio RGBW
Cable de raccordement 5m
- Instructions de montage

3.2. Accessoires en option

• Pilote DMX CC (DMX-CC)
• Pilote DMX CV (DMX-CV)
• Tubes LED RGBW (LED-TB-xx)
• Spots LED RGBW (LED-SP-RGBW-xx)
• Blocs d'alimentation (LED-PWS-xx/LED-150)

3.3. Fonctions du produit

La commande de lumière colorée Xenio RGBW dispose des fonctions suivantes :

• 4 groupes de lumière colorée peuvent être commandés indépendamment les uns des autres :

Réglage de la luminosité, de la couleur, de la vitesse pour le changeur de couleur

• Sélection de la couleur au moyen d'un anneau de selection de couleur tactile

• Blanc pour tous les groupes de lumière - variable sur 7 niveaux

4. Montage et raccordement

La commande de lumière Xenio RGBW est protégée contre les éclaboussures et a une faible tension de fonctionnement. La commande deelight peut également être montée dans la cabine si les points suivants sont respectés :

• Montez l'appareil aussi loin que possible du poèle du sauna, des émetteurs infrarouges ou d'autres sources de chaleur.
• Ne montez EN AUCUN CAS l'appareil au-dessus ou directement à côte du poèle du sauna ou d'autres sources de chaleur.
• La hauteur maximale d'installation dans une cabine de sauna est de 100 cm. Le montage en saillie n'est pas recommandé.
• La hauteur maximale d'installation dans une cabine infrarouge est de 170~cm .
• Aucun matériel d'isoation (p. ex. laine minérale) ne doit se couver derrière l'appareil
• Respectez les conditions ambiantes (voir 8. Caracteristiques techniques à la page 7)

4.1. Montage

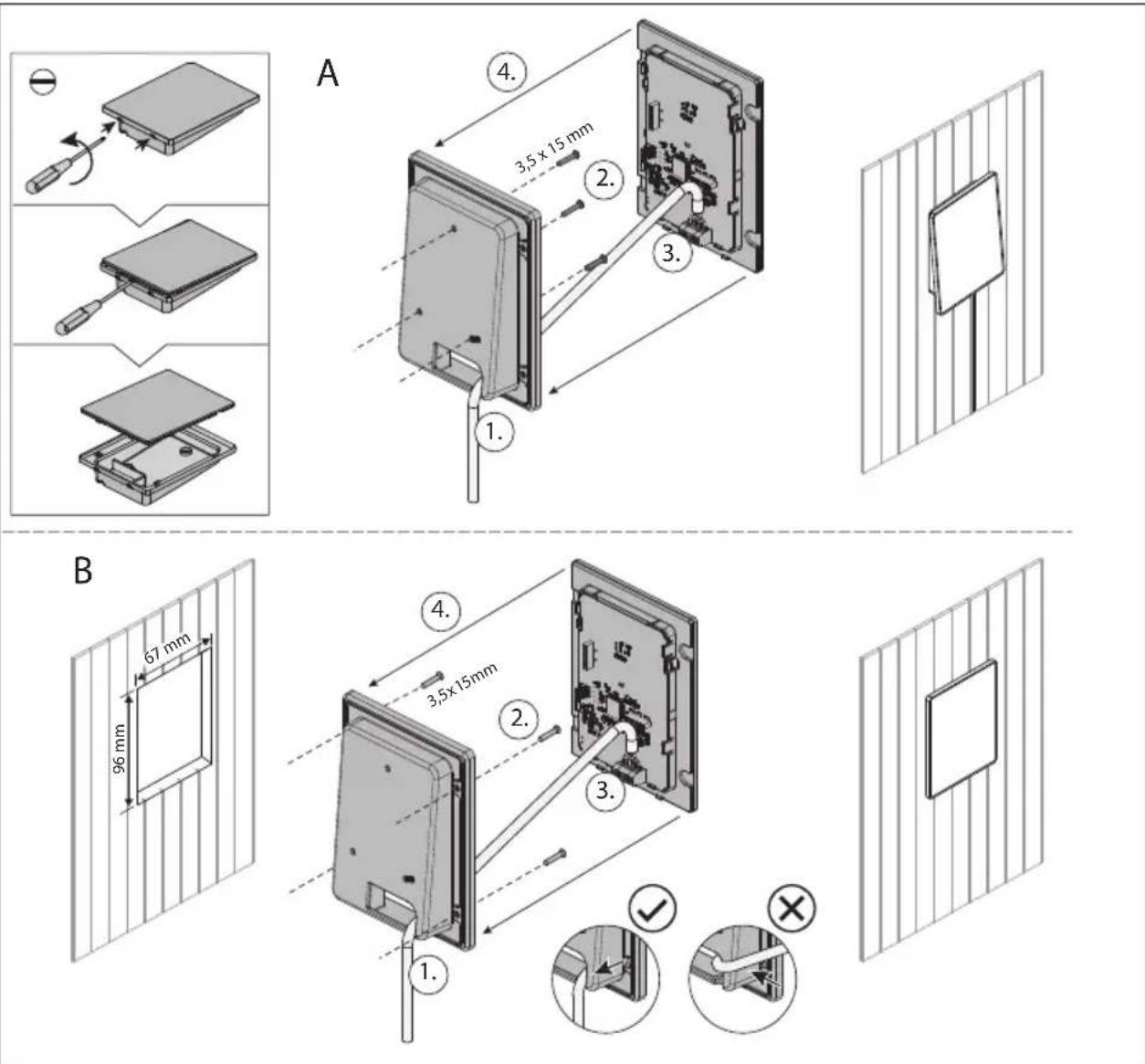

La commande de lumière Xenio RGBW peut être montée en saillie (A) et être encastrée (B), voir la figure 1.

Fig.1 : Installation de la commande de lumière Xenio RGBW

4.2. Raccordement de l'année

Tenez compte de la Fig.2.

1. Enfichez le cable de raccordement à 4 pôles dans les bornes de la maniere suivante.

GND	DMX-	DMX+	+24V

Fig.2: Raccordement de l'appareil (vue de dos)

5. Utilisation

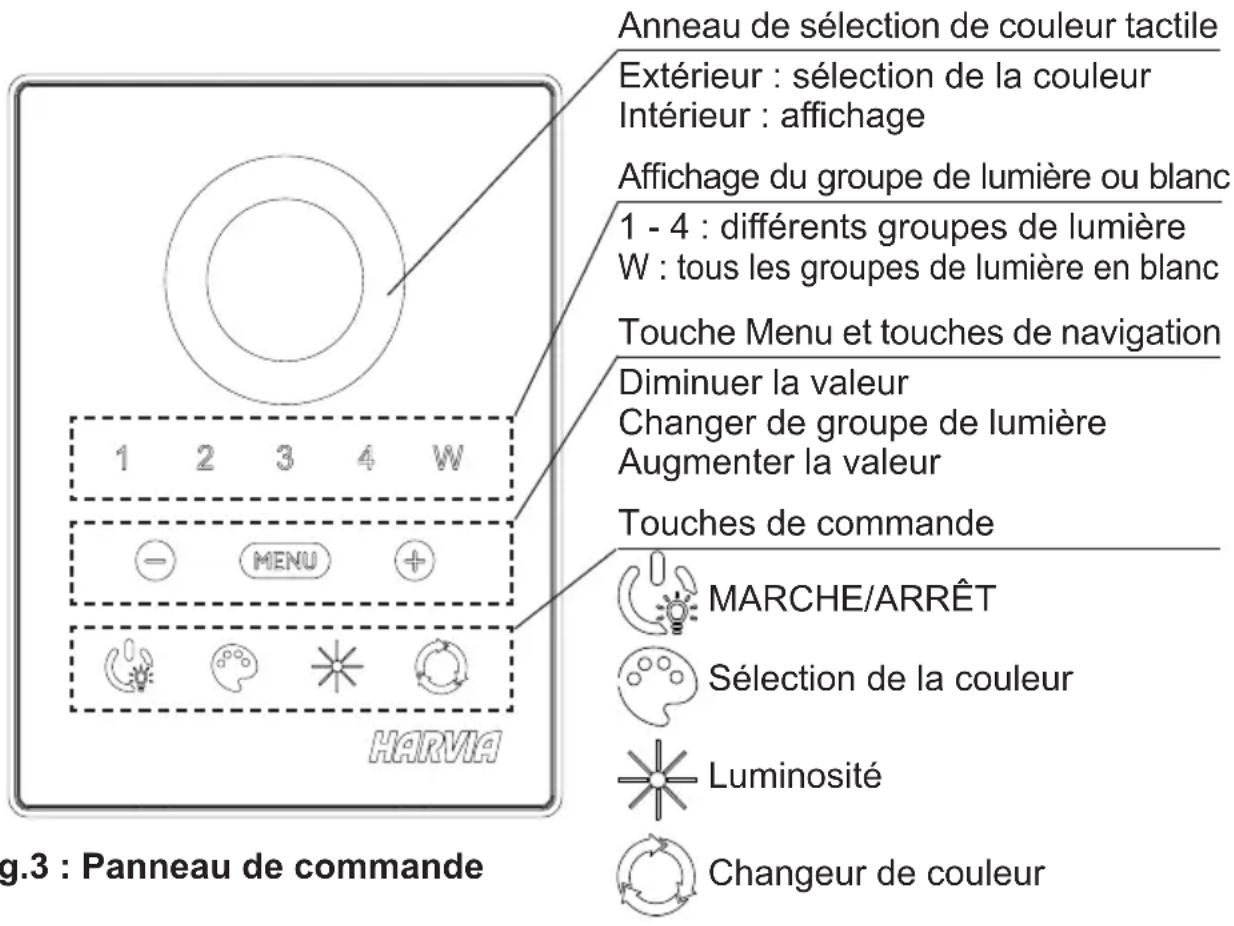

5.1. Panneau de commande

5.2. Mise en marche de la lumière blanche

Appuyez sur la touche MARCHE/ARRÉT pendant 3 secondes (= pression longue).

Tous les groupes de lumière s'allument en blanc (intensité à 100%)

L'intensité de la luminosité peut être modifiée en utilisant - / + (7 niveaux)

5.3. Mise en marche de la lumière colorée

Appuyez brievement sur la touche MARCHE/ARRÉT.

• Les derniers réglages sont reactifs ou, lors de la première mise en service, tous les groupes de lumière s'allument en jaune (intensité à 100%)
  ▶ Pulsation rouge de l'intérieur de l'anneau de couleur (= affichage de fonctionnement)

5.4. Arrêt de la lumière

• Appuyez brievement sur la touche MARCHE/ARRÉT.

5.5. Commande des réglages de la lumière colorée

Appuyez sur la touche Menu pour ouvrir le menu des réglages.

MEUN

Le groupe de lumière 1 clignote.
Effectuez les réglages tant que l'affichage clignote (environ 10 secondes).

Appuyez sur la touche Sélection de la couleur et sélectionnez :

• avec « + » ou « - » : rouge, jaune, vert, cyan, bleu, violet, blanc (= couleurs du réglage usine) ou
• avec l'anneau de selection de couleur tactile (les couleurs du réglage usine sont reprogrammées, ces couleurs sont utilisées pour le changeur de couleur)

Affichage à l'intérieur de l'anneau de selection de couleur

Appuyez sur la touche Luminosité et Sélectionnez :

• avec « + » ou « - » l'intensité (40 %, 50 %, 60 %.... 100 %)
  Affichage de l'intensité à l'intérieur de l'anneau de seLECTION de couleur

Appuyez sur la touche Changeur de couleur et selectionnez :

• avec « + » ou « - » la vitesse (2, 4, 6, 8, 10, 20, 30 secondes)
  Clignotement rapide/lent de I'affichage du groupe de luziere selectionné

Appuyez sur la touche Menu pour changer de groupe de lumière.

5.6. Autres réglages

Désactivation d'un groupe de lumière car aucune LED n'est connectée :

• Appuyez sur la touche Menu jusqu'à ce que le groupe de lumière souhaité clignote.
• Appuyez sur la touche MARCHE/ARRÉT pour éteindre ce groupe de lumière.

Ce groupe de lumière n'est plus affché en mode de fonctionnement.

Retour au réglage usine :

• En mode de fonctionnement, appuyez simultanément sur les touches Sélection de la couleur et Luminosité (bien qu'elle ne soient pas allumées) pendant environ 3 secondes (= pression longue).

La commande de lumière s'eteint.

6. Nettoyage et entretien

6.1. Nettoyage

ATTENTION!

Endommagement de l'appareil

La commande de lumière est protégée contre les projections d'eau, mais un contact direct avec de l'eau peut quand même endommager l'appareil.

• Ne plongez JAMAIS l'appareil dans I'eau.
• Ne versez JAMAIS d'eau sur l'appareil.

Nettoyer le boitier avec un chiffon humide.

6.2. Entretien

La commande de lumière ne nécessite aucun entretien.

7. Élimination

• Éliminez les matériaux d'emballage conformément aux directives en vigueur relatives à l'élimination.
• Les apparêls usagés contiennent des matériaux recyclables, mais aussi des substances toxiques. Par conséquent, nejeta enaucun cas votre apparéil usage avec les déchets menagers. Éliminez-le conformément aux directives locales en vigueur.

8. Caractéristiques techniques

Commande de lumière

Raccordement : 4 pôles avec câbles d'alimentation et de communication
Tension d'alimentation : 12-24 V CC

Puisance : <0,5 W

Dimensions (l x h x p): 85 × 110 × 24 mm

Maitre DMX

1	CH1	R	17	CH1	R (16 bit)	33	CH3	R (16 bit)	49	CH1	H	61	CH1	H
2		G	18			34			50		V	62		S
3		B	19		G	35		G	51		S	63		V
4		W	20			36			52	CH2	H	64	CH2	H
5	CH2	R	21		B	37		B	53		V	65		S
6		G	22			38			54		S	66		V
7		B	23		W	39		W	55	CH3	H	67	CH3	H
8		W	24			40			56		V	68		S
9	CH3	R	25	CH2	R (16 bit)	41	CH4	R (16 bit)	57		S	69		V
10		G	26			42			58	CH4	H	70	CH4	H
11		B	27		G	43		G	59		V	71		S
12		W	28			44			60		S	72		V
13	CH4	R	29		B	45		B
14		G	30			46
15		B	31		W	47		W
16		W	32			48

Pièces de rechange

Commande Xenio RGBW: WX695
