РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Xenio CX002RGBW HARVIA

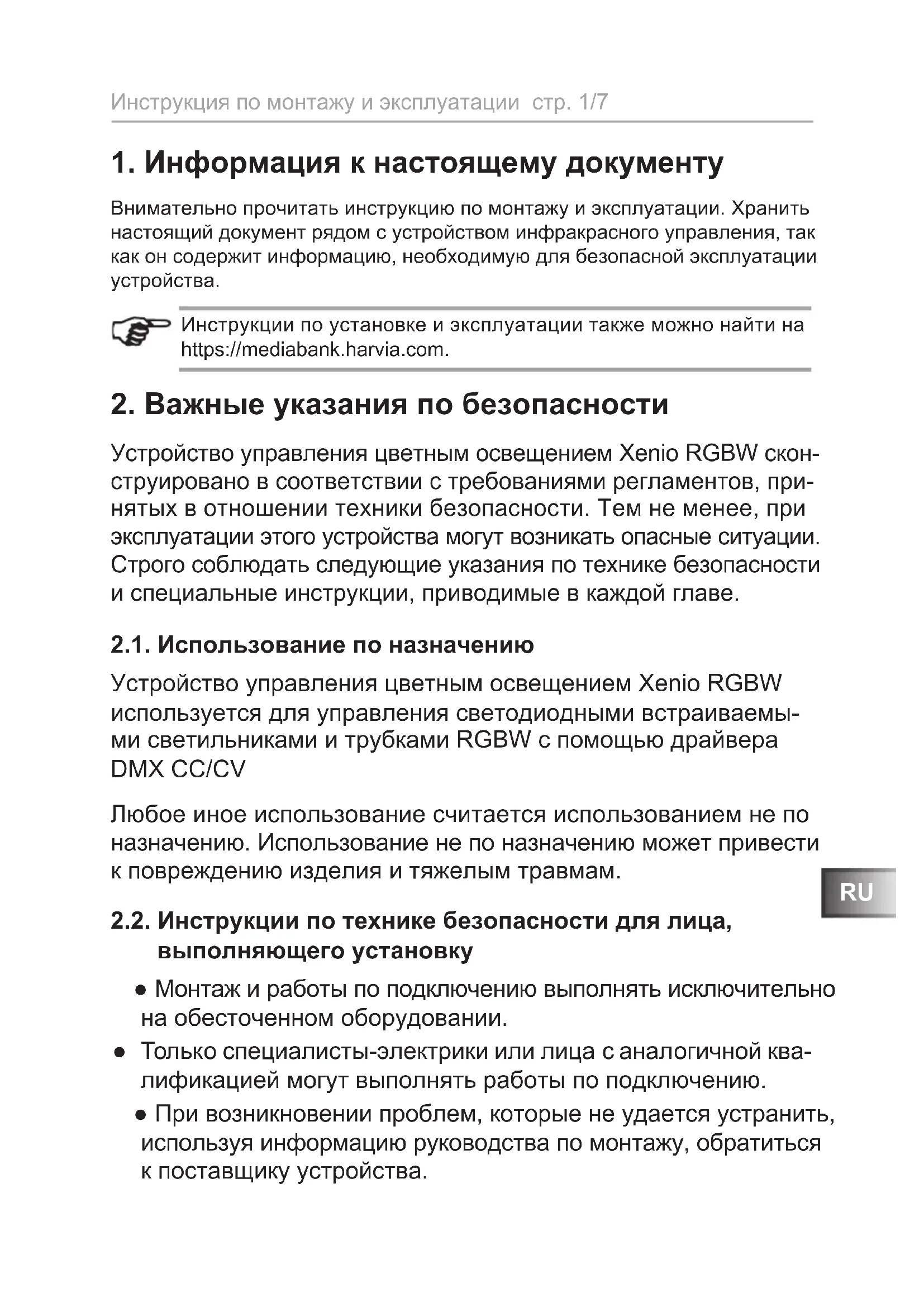

1. Информация к настоящему документу

Внимательно прочитать инструкцию по монтажу и эксплуатации. Хранить настоящий документ рядом с устройством инфракрасного управления, так как он содержит информацию, необходимую для безопасной эксплуатации устройства. Инструкции по установке и эксплуатации также можно найти на https://mediabank.harvia.com.

2. Важные указания по безопасности

Устройство управления цветным освещением Xenio RGBW скон- струировано в соответствии с требованиями регламентов, при- нятых в отношении техники безопасности. Тем не менее, при эксплуатации этого устройства могут возникать опасные ситуации. Строго соблюдать следующие указания по технике безопасности и специальные инструкции, приводимые в каждой главе. 2.1. Использование по назначению Устройство управления цветным освещением Xenio RGBW используется для управления светодиодными встраиваемы- ми светильниками и трубками RGBW с помощью драйвера

Любое иное использование считается использованием не по назначению. Использование не по назначению может привести к повреждению изделия и тяжелым травмам. 2.2. Инструкции по технике безопасности для лица, выполняющего установку ● Монтаж и работы по подключению выполнять исключительно на обесточенном оборудовании. ● Только специалисты-электрики или лица с аналогичной ква- лификацией могут выполнять работы по подключению. ● При возникновении проблем, которые не удается устранить, используя информацию руководства по монтажу, обратиться к поставщику устройства.Инструкция по монтажу и эксплуатации стр. 2/7

3.1. Комплект поставки ● Устройство управления цветным освещением Xenio RGBW ● Кабель подключения 5 м ● Инструкция по монтажу 3.2. Дополнительное оснащение ● DMX драйвер CC (DMX-CC) ● DMX драйвер CV (DMX-CV) ● Светодиодные трубки RGBW (LED-TB-xx) ● Светодиодные встраиваемые светильники RGBW (LED-SP-RGBW-xx) ● Сетевой блок питания (LED-PWS-xx / LED-150) 3.3. Функции изделия Устройство управления цветным освещением Xenio RGBW оснащено следующими функциями: ● 4 группы цветного освещения с возможностью управления независимо друг от друга; регулировка яркости, цвета, скорости смены цвета; ● выбор цвета с помощью сенсорного цветового кольца; ● 7 регулировок белого цвета для всех групп подсветки.

4. Монтаж и подключение

Устройство управления освещением Xenio RGBW защищено от брызг и имеет низкое рабочее напряжение. Устройство управления освещением также может устанавливаться внутри кабины, если соблюдаются следующие условия. ● Устройство следует устанавливать как можно дальше от нагревателей для сауны, инфракрасных излучателей или других источников тепла. ● ЗАПРЕЩАЕТСЯ устанавливать устройство рядом или непосредственно над нагревателем для сауны или другим источником тепла. ● Максимальная монтажная высота в сауне составляет 100 см. Открытый монтаж не рекомендуется. ● Максимальная монтажная высота в инфракрасной кабине составляет 170 см. ● За устройством не должно быть изоляционного материала (например, минеральной ваты). ● Учитывайте условия внешней среды (см. 8. Технические характеристики на стр. 7)RU Инструкция по монтажу – только для специалистов стр. 3/7 4.2. Подключение устройства Обратите внимание на Рис. 2.1. Подключите 4-контактный кабель подключения к клеммам следую-щим образом.

DMX+ 4: 12-24 В. постоянного тока 4.1. Монтаж Устройство управления освещением Xenio RGBW подходит для открытого (A) и скрытого монтажа (B), см. рис. 1.Рис. 1. монтаж устройства управления освещением Xenio RGBWРис. 2. подключение устройства (обратная сторона) DC24V D + DMX - GND DMX+ +24V 67 mm96 mm

1.Руководство пользователя стр. 4/7

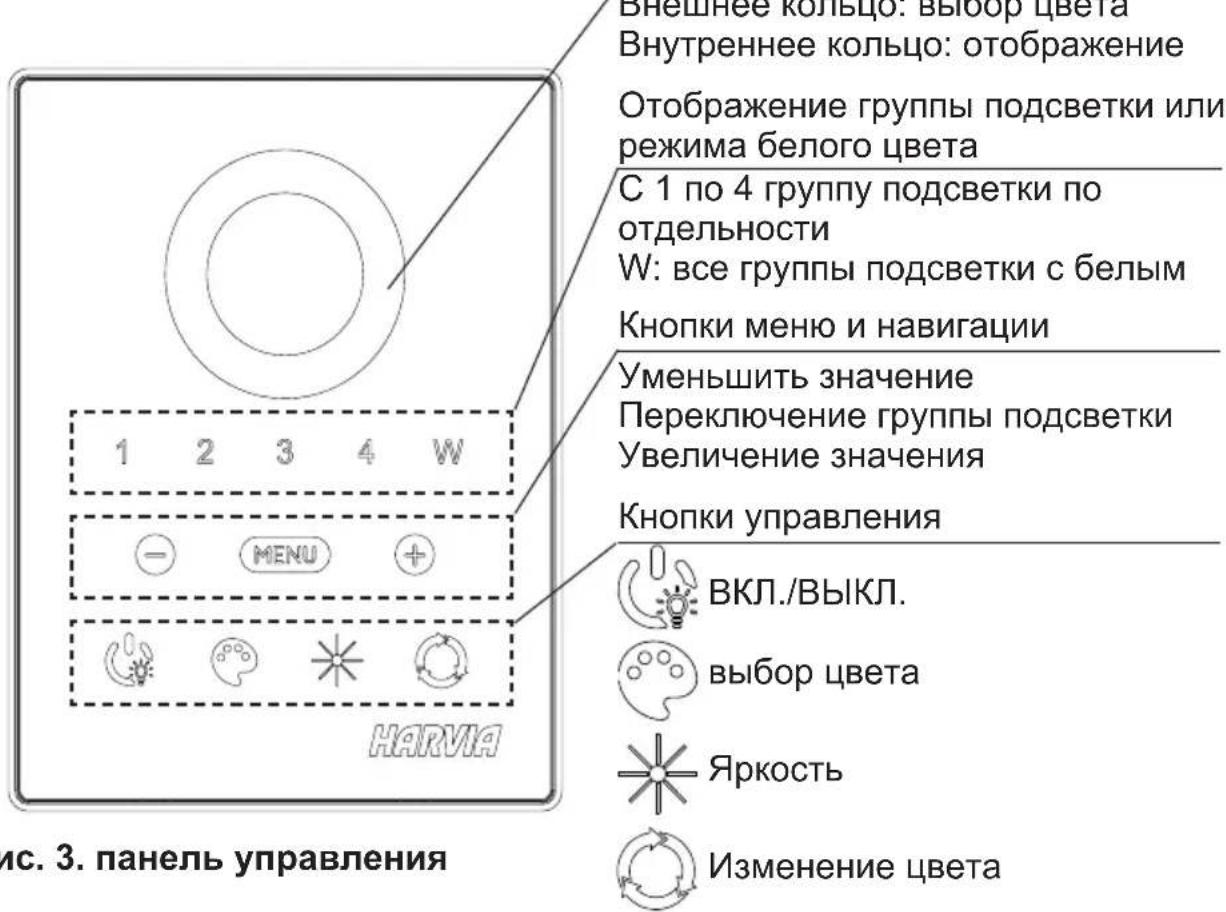

5.1. Панель управления Кнопки меню и навигации Уменьшить значение Переключение группы подсветки Увеличение значения Сенсорное цветовое кольцо Внешнее кольцо: выбор цвета Внутреннее кольцо: отображение Отображение группы подсветки или режима белого цвета С 1 по 4 группу подсветки по отдельности W: все группы подсветки с белым Кнопки управления

Изменение цвета 5.2. Включение белого освещения Нажмите кнопку ВКЛ./ВЫКЛ. в течение 3 сек.(=длительное нажатие) ► Все группы подсветки светятся белым цветом (интенсивность 100%) ► Яркость можно регулировать с помощью кнопок -/+ (7 уровней) 5.3. Включение цветового освещения Кратковременно нажмите кнопку ВКЛ./ВЫКЛ. ► После этого либо включится последний настроенный свет, либо все группы подсветки загорятся желтым цветом как при первом вводе в эксплуатацию (интенсивность 100%) ► Внутреннее цветовое кольцо пульсирует красным (=индикатор питания) Рис. 3. панель управленияRU Руководство пользователя стр. 5/7 5.4. Выключение освещения ● Кратковременно нажмите кнопку ВКЛ./ВЫКЛ. 5.5. Управление настройками цветового освещения Нажмите кнопку меню, чтобы открыть меню настроек ► Мигает группа подсветки 1 ► Настройки устанавливаются во время мигания индикатора (около 10 секунд) Нажмите кнопку выбора цвета и: ● с помощью кнопок + или - выберите красный, желтый, зеленый, голубой, синий, фиолетовый или белый цвет (=цвета заводских

● выберите цвета с помощью сенсорного цветового кольца (заводские цвета будут перепрограммированы и использованы при смене цвета) ► Отображение на внутреннем цветовом кольце Нажмите кнопку яркости и выберите: ● с помощью кнопок + или - интенсивность (40%, 50%, 60%.... 100%) ► Отображение интенсивности на внутреннем цветовом кольце Нажмите кнопку смены цвета и: ● выберите скорость с помощью кнопок + или - (2, 4, 6, 8, 10, 20, 30 секунд) ► Быстрое/медленное мигание выбранной группы подсветки Нажмите кнопку меню, чтобы сменить группу подсветки 5.6. Дополнительные настройки Отключение одной группы подсветки, так как не подключен светодиод ● Нажимайте кнопку меню до тех пор, пока не начнет мигать нужная группа

● Нажмите кнопку ВКЛ./ВЫКЛ., чтобы выключить эту группу подсветки. ► Эта группа подсветки больше не будет гореть в рабочем режиме Сброс к заводским настройкам ● В режиме работы одновременно нажмите кнопки выбора цвета и ярко- сти (хотя они не подсвечиваются) и удерживайте в течение примерно 3 секунд (=длительное нажатие). ► Устройство управления освещением выключаетсяРуководство пользователя стр. 6/7

6. Очистка и техническое обслуживание

Повреждения устройства Устройство управления освещением защищено от брызг воды, однако пря- мой контакт с водой может вызвать повреждение устройства. ● ЗАПРЕЩАЕТСЯ погружать устройство в воду. ● Не наливать на устройство воду. ► Протереть корпус влажной тканью. 6.2. Техническое обслуживание Устройство управления цветным освещением не требует технического обслуживания.

● Утилизировать упаковочные материалы в соответствии с дей- ствующими стандартами по утилизации. ● Устройства содержат материалы, которые могут быть исполь- зованы повторно, а также вредные вещества. Поэтому запре- щается утилизировать устройство вместе с бытовым мусором. Утилизировать исключительно в соответствии с действующими правилами утилизации.RU Руководство пользователя стр. 7/7

8. Технические характеристики

Управление освещением Подключение: 4-контактное с линиями питания и обмена данными Напряжение питания: 12–24 В пост. тока Мощность: <0,5 Вт Размеры (Ш x В x Г): 85 x 110 x 24 см DMX-Master Запасные детали Устройство управления Xenio RGBW: WX695 Кабель подключения 5 м: WX696 1 CH1 R 17 CH1 R (16 bit) 33 CH3 R (16 bit) 49 CH1 H 61 CH1 H 2 G 18 34 50 V 62 S 3 B 19 G 35 G 51 S 63 V 4 W 20 36 52 CH2 H 64 CH2 H 5 CH2 R 21 B 37 B 53 V 65 S 6 G 22 38 54 S 66 V 7 B 23 W 39 W 55 CH3 H 67 CH3 H 8 W 24 40 56 V 68 S 9 CH3 R 25 CH2 R (16 bit) 41 CH4 R (16 bit) 57 S 69 V 10 G 26 42 58 CH4 H 70 CH4 H 11 B 27 G 43 G 59 V 71 S 12 W 28 44 60 S 72 V 13 CH4 R 29 B 45 B 14 G 30 46 15 B 31 W 47 W 16 W 32 48Global: Central Europe: www.harvia. www.sentiotec.com Tel. [phone] Tel. [phone]
