Xenio CX002RGBW - Belysning HARVIA - Gratis bruksanvisning och manual

Varumärke	Harvia
Modell	Xenio CX002RGBW
Produkttyp	RGBW-färgljuskontroll
Mått (l x h x d)	85 × 110 × 24 mm
Vikt	Cirka 150 g (uppskattning)
Matningsspänning	12-24 V DC
Effektförbrukning	< 0,5 W
Anslutning	4-polig med ström- och kommunikationskablar (5 m kabel medföljer)
Antal styrbara grupper	4 oberoende RGBW-grupper
Huvudfunktioner	Ljusstyrka (7 nivåer), färgval (touchring), färgväxlingshastighet, variabel vit (7 nivåer), förinställda lägen
Skydd	Stänkskyddad (IPx4 uppskattat)
Omgivningstemperatur	Upp till 100 °C i bastu, 170 °C i infravärme (installation)
Max installationshöjd (bastu)	100 cm
Max installationshöjd (infravärme)	170 cm
Underhåll	Rengör med fuktig trasa; doppa inte i vatten
Säkerhet	Montera bort från kamin, montera inte ovanför en värmekälla, endast för behörig elektriker
Reservdel	Xenio RGBW-kontroll (art.nr WX695)
Leveransinnehåll	Xenio RGBW-kontroll, 5 m anslutningskabel, monteringsanvisning

Vanliga frågor - Xenio CX002RGBW HARVIA

Hur tänder man det vita ljuset?

Tryck på PÅ/AV-knappen i 3 sekunder. Alla grupper tänds i vitt med 100 % intensitet. Använd + eller - för att justera ljusstyrkan i 7 nivåer.

Hur tänder man färgljuset?

Tryck kort på PÅ/AV-knappen. De senaste inställningarna återställs. Som standard tänds alla grupper i gult med 100 %.

Hur ändrar man färg på en grupp?

Tryck på Meny tills gruppen blinkar (cirka 10 sekunder). Använd touchringen eller + / - för att välja en färg (röd, gul, grön, cyan, blå, lila, vit eller anpassad).

Hur ställer man in färgväxlingshastigheten?

Efter att ha valt en grupp, tryck på Färgväxlarknappen. Använd + eller - för att välja en hastighet bland 2, 4, 6, 8, 10, 20 eller 30 sekunder.

Hur stänger man av en oanvänd ljusgrupp?

Tryck på Meny tills gruppen blinkar, tryck sedan kort på PÅ/AV för att inaktivera den. Den gruppen visas inte längre i drift.

Hur återställer man kontrollen till fabriksinställningar?

I driftläge, tryck samtidigt på knapparna Färgval och Ljusstyrka (även om de inte är tända) i cirka 3 sekunder. Kontrollen stängs av och återgår till fabriksinställningar.

Var ska kontrollen installeras i bastun?

Installera den så långt från kaminen som möjligt, på en maximal höjd av 100 cm. Montera den inte ovanför eller bredvid kaminen. I infravärmebastu, maxhöjd 170 cm.

Hur rengör man Xenio RGBW-kontrollen?

Rengör höljet med en fuktig trasa. Doppa aldrig enheten i vatten och häll inte vatten över den.

Vilka tillbehör är kompatibla?

Kompatibla är DMX CC (DMX-CC) och DMX CV (DMX-CV) drivrutiner, RGBW LED-rör (LED-TB-xx), RGBW LED-spotlights (LED-SP-RGBW-xx) och strömförsörjningsenheter (LED-PWS-xx/LED-150).

Vilket är reservdelsartikelnumret?

Reservdelen för Xenio RGBW-kontrollen är artikelnummer WX695.

BRUKSANVISNING Xenio CX002RGBW HARVIA

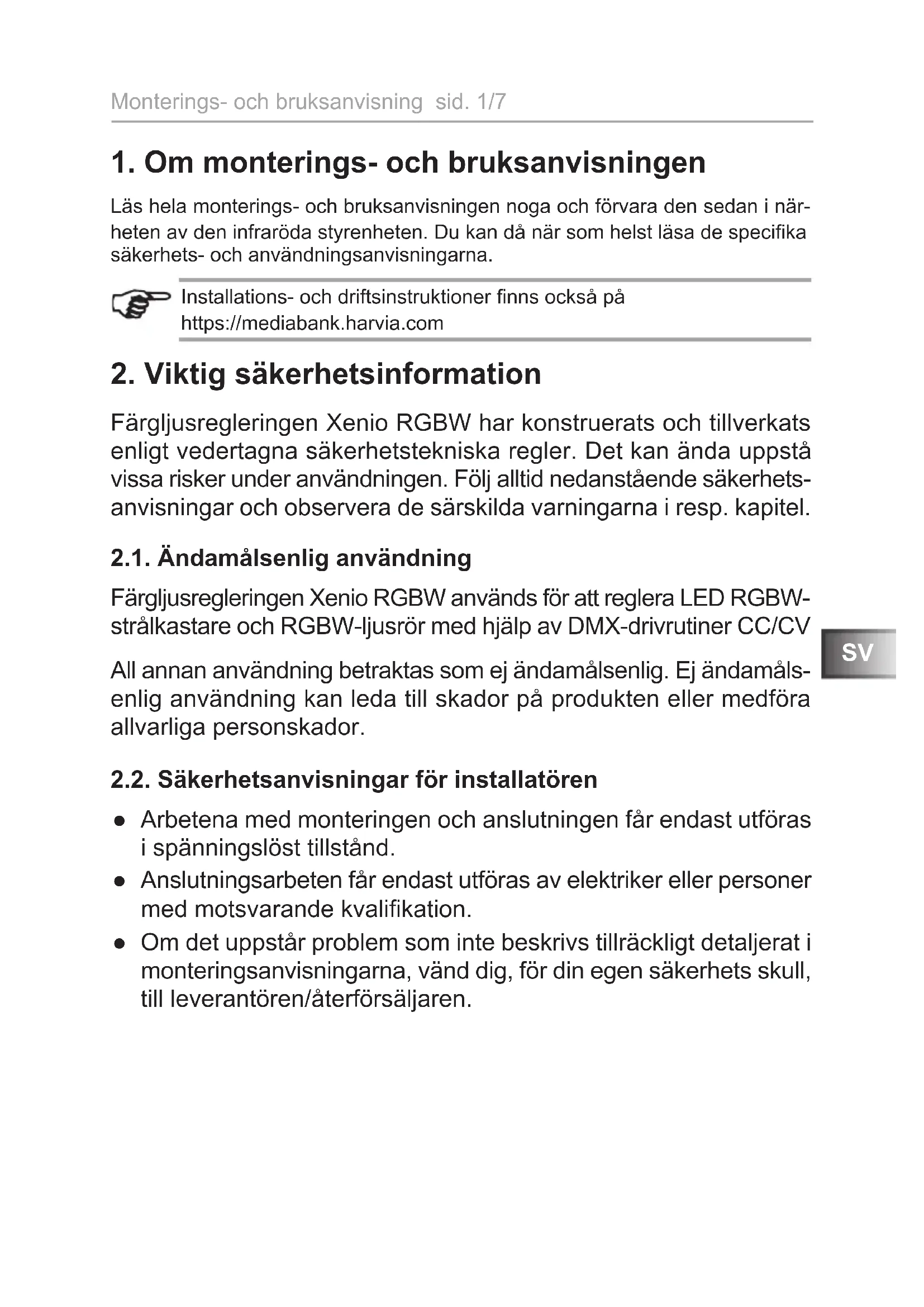

1. Om monterings- och bruksanvisningen

Läs hela monterings- och bruksanvisningen noga och Förvara den sedan i nar-heten av den infraröda styrenheten. Du kan daß)när som helst lasa de specifikasakerhets- och användningsanvisiningarna.

Installations- och driftsinstruktioner finns oksa på

https://mediabank.harvia.com

2. Viktig sakerhetsinformation

Färglusregleringen Xenio RGBW har konstruerats och tillverkats enligt vedertagna sakerhetstekniska regler. Det kan ända uppsta vissa risker under användningen. Följ alltid nedanstående sakerhetsanvisningar och observera de särskilda varningarna i resp. kapitel.

2.1. Ändamåsenlig användning

Färglusregleringen Xenio RGBW används für att reglera LED RGBW-strålkastare och RGBW-ljusröm med hjälp av DMX-drivrutiner CC/CV

All annan användning detraktas som ej ändamåsenlig. Ej ändamås-enlig användning kan leda till skador påprodukten eller medfora allvarliga persorskador.

2.2. Sakerhetsanvisningar for installatoren

• Arbetena med monteringen och anslutningen fär endast utföras i spanningslöst tillständ.
• Anslutningsarbeten fär endast utföras av elektriker eller personer med motsvarande kvalifikation.
• Om det uppstar problem som inte beskrivs tillrackligt detailjerat i monteringsanvisningarna, vänd dig, für din egen sakerhets skull, till leverantören/äterförsäljaren.

3. Produktbeskrivning

3.1. Leveransomfattning

• Det finns fyra fargljusgrupper som manovreras oberoende av varandra: Installing av lusstyrk, farg och hastighet med fargvaxlaren
• Val av farg med hjälp av pek-fägring
• Vit für alla lusgrupper - dimningsbar i sju steg

4. Installation och anslutning

Ljusregleringen Xenio RGBW ar skyddad mot stänkvatten och har lag driftspanning. Om de nedanstäende punkterna beaktas kan lusregleringen ocks monteras i bastukabinen:

• Montera apparaten sá längt bort som möjlgit fran bastuaggregatet, fran de infraröda lamporna och fran andra värmekällor.
• Montera ABSOLUT INTE apparaten over uller direkt bredvid bastuaggregatet ell er andra varmekallor.
• Den maximala installationshöjden i en bastu ligger på 100 cm. Montering på vöggen reckommenderas inte.

• Den maximala installationshöjden i en infraröd kabin ligger på 170 cm.

• Inget isoleringsmaterial (t.ex. mineralull) fãr finnas bakom apparaten

• Beakta omgivningsvillkoren (se 8. Tekniska data på sidan 7)

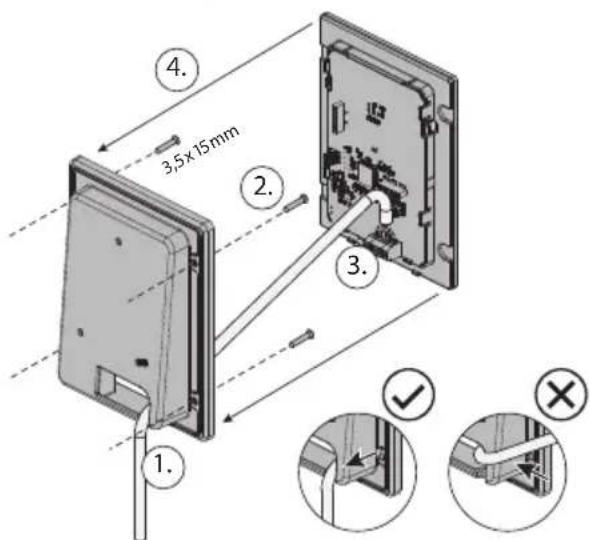

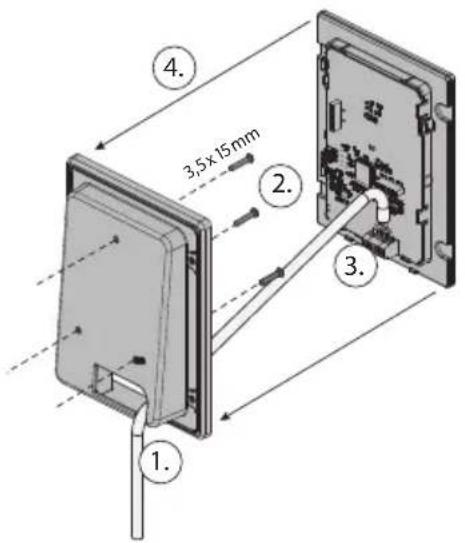

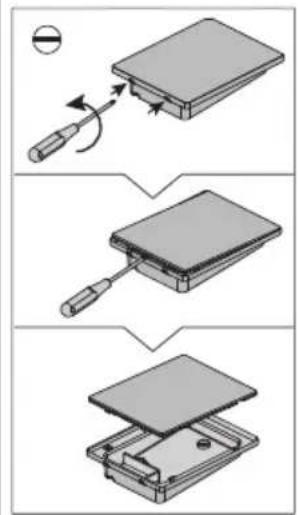

4.1. Montering

Ljusregleringen Xenio RGBW kan monteras på vöggen (A) eller integreras (B), se bild 1

A

B

Bild 2: Anslutning av apparat (baksida)

5. Användning

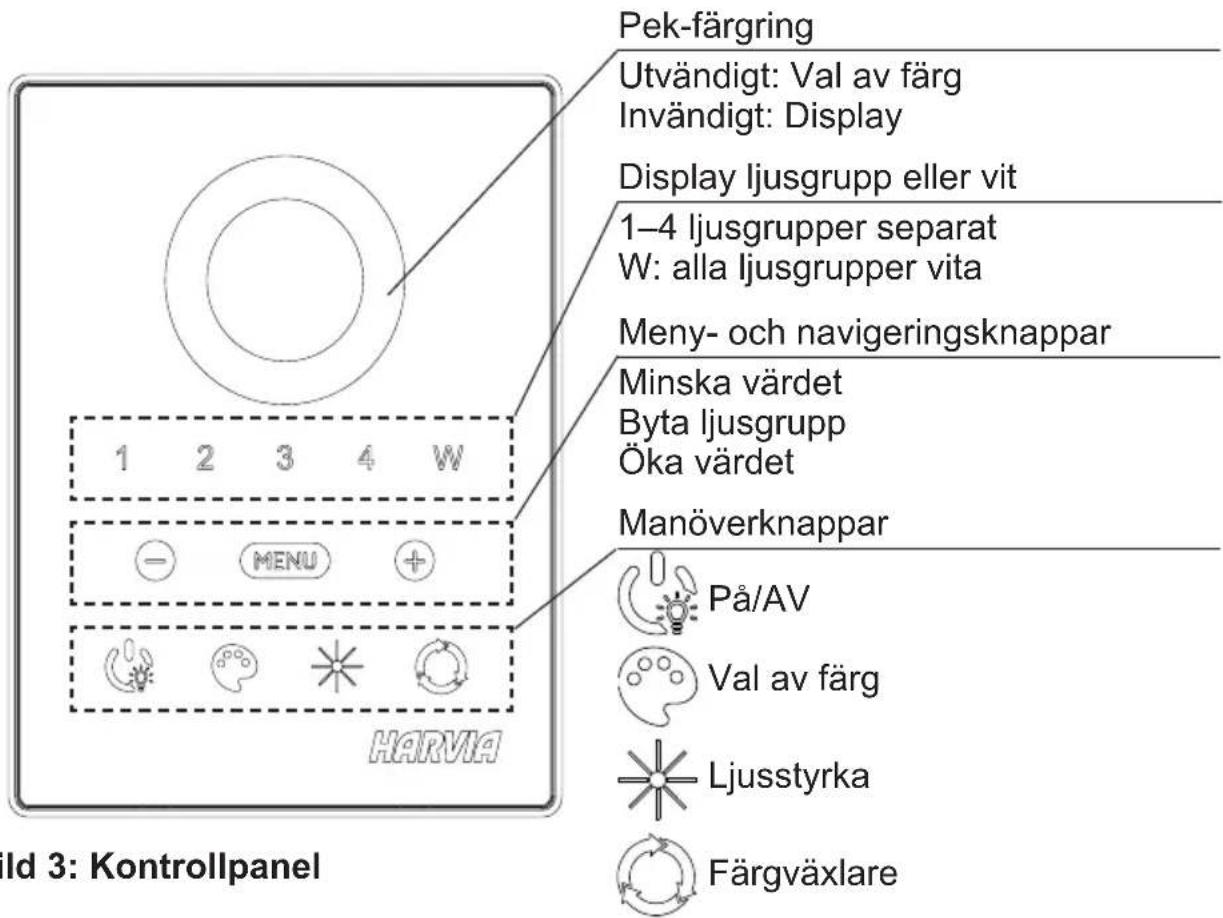

5.1. Kontrollpanel

5.2. Slå på vitt ljus

Häll knappen PÅ/AV intryckt i 3 sek.(= long press)

Alla lusgrupper lyser vitt (100% styrka)
Ljusstyrkan kan dimmas med -/+ (7 steg)

5.3. Slå på färgljuset:

Tryck KORT på knappen PÅ/AV

De senaste installingarna slås på eller sö lyser alla lusgrupper gult vid Första pâslagningen (100% styrka)
Den invändiga färgringen pulserar med rott ske (= driftsindikering)

5.4. Släcka belysningen

Tryck KORT pa knappen PAVV.

5.5. Anvanda fargljusinställingarna

Tryck på knappen Meny für att öppna inställningsmenyn

Ljusgrupp 1 blinkar
Gör installingarna medan displayen blinkar

(ca 10 sekunder)

Tryck på knappen Val av farg och valj:

• med "+" aller "-" : rott, gult, gront, cyan, blätt, lila, vitt

(=fabriksinstälda färger) aller

• på pek-fägringen (de fabriksinställda färgerna programmeras om,

de har fargerna anvands for fargväxlaren)

Display i den invändiga färgringen

Tryck pa knappen Ljusstyrka och valj:

• styrkan (40%, 50%, 60%.... 100%) med "+" ellerr-"
  Display for styrkan i den invändiga fägringen

Tryck på knappen Färgväxlare och valj:

• hastigheten (2, 4, 6, 8, 10, 20, 30 sekunder) med " + " eller " -
  Displayen for den valda Ijusgruppen blinkar snabbt/langsamt

Tryck på knappen Meny För att byta lusgrupp

5.6. Flerainstallingar

Inaktivera enSeparated lusgrupp aftersom det inte finns nagan ansluten LED-lampa:

• Tryck på knappen Meny tills önskad Ijusgrupp blinkar.
• Tryck på knappen PÅ/AV for att stänga av den här lusgruppen.

Den har Ijusgruppen visas inte langre i driftlaget

Aterställa till fabriksinställningar:

• Håll knapparna Val av färg och Ljusstyrka samtidigt intryckta i driftläget (även om de inte lyser) i ca 3 sekunder (= long press).
  Ljusregleringen stangs av

6. Rengöring och unterhäll

6.1. Rengöring

WARNING!

Skador på encheten

Ljusregleringen ar skyddad mot stankvatten, men apparaten kan skadas vid direkt Kontakt med vatten.

Doppa ALDRIG apparaten i vatten.
- Hall ALDRIG vatten over apparaten.

Torka av kapan med en fuktig duk.

6.2. Underhäll

Farglusregleringen ar underhallsfri.

7. Avfallschantering

• Ta hand om forpackningsmaterialenetligt gallande bestammelser.
• Enheterna innehaller bade Återanvändbart material och skadliga ämnen. Släng inte en uttjänt produit i hushållssoporna,utan lämna den till Återvinning,enigt gällande bestämmelser.

8. Tekniska data

Ljusreglering

Anslutning: 4-polig med matnings- och kommunikationsledningar

Spanningsforsörjning: 12-24 V DC

Effekt: <0,5 W

Matt (B x H x D): 85 × 110 × 24 ~mm

DMX-master

1	CH1	R	17	CH1	R (16 bit)	33	CH3	R (16 bit)	49	CH1	H	61	CH1	H
2		G	18			34			50		V	62		S
3		B	19		G	35		G	51		S	63		V
4		W	20			36			52	CH2	H	64	CH2	H
5	CH2	R	21		B	37		B	53		V	65		S
6		G	22			38			54		S	66		V
7		B	23		W	39		W	55	CH3	H	67	CH3	H
8		W	24			40			56		V	68		S
9	CH3	R	25	CH2	R (16 bit)	41	CH4	R (16 bit)	57		S	69		V
10		G	26			42			58	CH4	H	70	CH4	H
11		B	27		G	43		G	59		V	71		S
12		W	28			44			60		S	72		V
13	CH4	R	29		B 46	45		B
14		G 30
15		B	31		W	47		W
16		W	32			48

Reservdelar

Xenio RGBW-reglering: WX695
