Marke	Harvia
Modell	Xenio CX002RGBW
Produkttyp	RGBW-Farblichtsteuerung
Abmessungen (L x H x T)	85 × 110 × 24 mm
Gewicht	Ca. 150 g (Schätzung)
Versorgungsspannung	12-24 V DC
Leistungsaufnahme	< 0,5 W
Anschluss	4-polig mit Strom- und Kommunikationskabeln (5 m Kabel im Lieferumfang)
Anzahl steuerbarer Gruppen	4 unabhängige RGBW-Gruppen
Hauptfunktionen	Helligkeitseinstellung (7 Stufen), Farbauswahl (Touch-Ring), Farbwechselgeschwindigkeit, variable Weißabstufung (7 Stufen), voreingestellte Modi
Schutzart	Spritzwassergeschützt (IPx4 geschätzt)
Umgebungstemperatur	Bis zu 100 °C in der Sauna, 170 °C im Infrarot (Installation)
Max. Einbauhöhe (Sauna)	100 cm
Max. Einbauhöhe (Infrarot)	170 cm
Wartung	Mit einem feuchten Tuch reinigen; nicht in Wasser eintauchen
Sicherheit	Montage fern vom Ofen, nicht über einer Wärmequelle montieren, nur durch qualifizierten Elektriker
Ersatzteil	Xenio RGBW-Steuerung (Ref. WX695)
Lieferumfang	Xenio RGBW-Steuerung, 5 m Anschlusskabel, Montageanleitung

Häufig gestellte Fragen - Xenio CX002RGBW HARVIA

Wie schalte ich das weiße Licht ein?

Drücken Sie die EIN/AUS-Taste 3 Sekunden lang. Alle Gruppen schalten sich in Weiß mit 100 % Helligkeit ein. Verwenden Sie die Tasten + oder -, um die Helligkeit in 7 Stufen einzustellen.

Wie schalte ich das farbige Licht ein?

Drücken Sie kurz die EIN/AUS-Taste. Die letzten Einstellungen werden wiederhergestellt. Standardmäßig schalten sich alle Gruppen in Gelb mit 100 % ein.

Wie ändere ich die Farbe einer Gruppe?

Drücken Sie Menu, bis die Gruppe blinkt (ca. 10 Sekunden). Verwenden Sie den Touch-Ring oder die Tasten + / -, um eine Farbe auszuwählen (Rot, Gelb, Grün, Cyan, Blau, Violett, Weiß oder benutzerdefiniert).

Wie stelle ich die Geschwindigkeit des Farbwechslers ein?

Nach Auswahl einer Gruppe drücken Sie die Taste Farbwechsler. Verwenden Sie + oder -, um eine Geschwindigkeit aus 2, 4, 6, 8, 10, 20 oder 30 Sekunden zu wählen.

Wie schalte ich eine ungenutzte Lichtgruppe aus?

Drücken Sie Menu, bis die Gruppe blinkt, und drücken Sie dann kurz EIN/AUS, um sie zu deaktivieren. Diese Gruppe wird im Betrieb nicht mehr angezeigt.

Wie setze ich die Steuerung auf Werkseinstellungen zurück?

Drücken Sie im Betriebsmodus gleichzeitig die Tasten Farbauswahl und Helligkeit (auch wenn sie nicht leuchten) ca. 3 Sekunden lang. Die Steuerung schaltet sich aus und kehrt zu den Werkseinstellungen zurück.

Wo installiere ich die Steuerung in der Sauna?

Installieren Sie sie so weit wie möglich vom Ofen entfernt, in einer maximalen Höhe von 100 cm. Montieren Sie sie nicht über oder neben dem Ofen. In der Infrarotkabine max. Höhe 170 cm.

Wie reinige ich die Xenio RGBW-Steuerung?

Reinigen Sie das Gehäuse mit einem feuchten Tuch. Tauchen Sie das Gerät niemals in Wasser und gießen Sie kein Wasser darüber.

Welches Zubehör ist kompatibel?

Kompatibel sind DMX-CC-Treiber (DMX-CC) und DMX-CV-Treiber (DMX-CV), LED-RGBW-Röhren (LED-TB-xx), LED-RGBW-Spots (LED-SP-RGBW-xx) und Netzteile (LED-PWS-xx/LED-150).

Wie lautet die Referenz des Ersatzteils?

Das Ersatzteil für die Xenio RGBW-Steuerung ist die Referenz WX695.

BEDIENUNGSANLEITUNG Xenio CX002RGBW HARVIA

Bild 1: Montera Ijusregleringen Xenio RGBW

4.2. An Schluta apparat

Observera Bild 2.

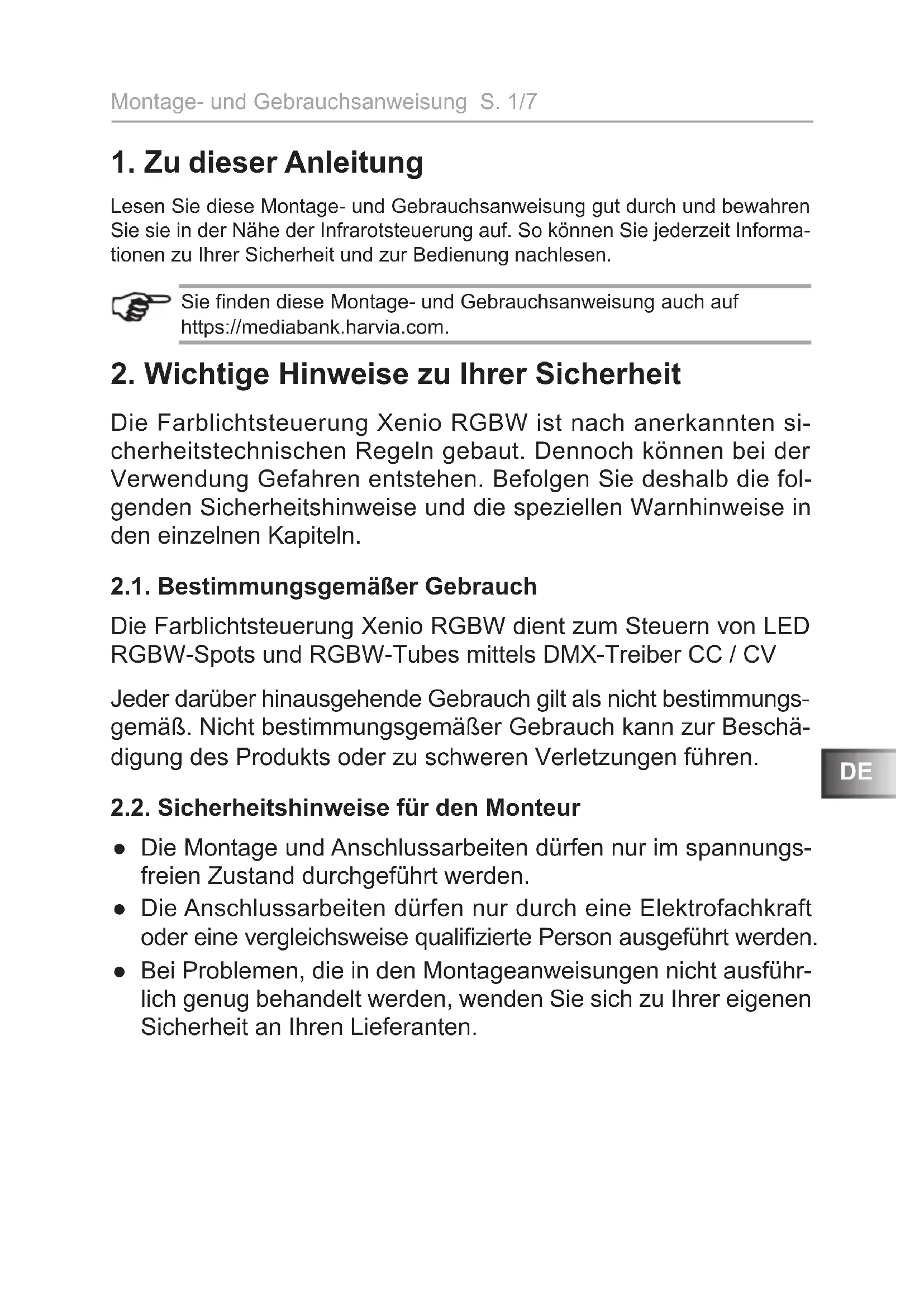

1. Zu dieser Anleitung

Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren Sie sie in der Höhe der Infrarotsteuerung auf. So konnen Sie jederzeit Informationen zu ihrer Sicherheit und zur Bedienung nachlesen.

Sie finden diese Montage- und Gebrauchsanweisung auch auf https://mediabank.harvia.com.

2. Wichtige Hinweise zu ihrer Sicherheit

Die Farblichtsteuerung Xenio RGBW ist nach anerkannten Sicherheitstechnischen Regeln gebaut. Dennoch konnen bei der Verwendung Gefahren entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise und die speziellen Warnhinweise in den einzelnen Kapiteln.

2.1. Bestimmungsgemäßer Gebrauch

Die Farblichtsteuerung Xenio RGBW dient zum Steuern von LED RGBW-Spots und RGBW-Tubes mittels DMX-Treiber CC / CV

Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschädigung des Produkts oder zu schweren Verletzungen führen.

2.2. Sicherheitshinweise für den Monteur

• Die Montage und Anschlussarbeiten)dürfen nur im spannungsfreien Zustand durchgeführt werden.
• Die Anschlussarbeiten)durfen nur durch eine Elektrofachkraft oder eine vergleichsweise qualifizierte Person ausgeführrt werden.
• Bei Problemen, die in den Montageanweisungen nicht ausführlich genug behandelt werden, wenden Sie sich zu ihrer eigenen Sicherheit an ihren Lieferanten.

3. Produktbeschreibung

3.1. Lieferumfang

Farblichtsteuerung Xenio RGBW
- 5 m Anschlussleitung
- Montageanleitung

3.2. Optionales Zubehör

• DMX Treiber CC (DMX-CC)
• DMX Treiber CV (DMX-CV)
• LED Tubes RGBW (LED-TB-xx)
• LED Spots RGBW (LED-SP-RGBW-xx)
• Netzeile (LED-PWS-xx / LED-150)

3.3. Produktfunktionen

Die Farblichtsteuerung Xenio RGBW verfügbar über folgende Funktionen:

• 4 Farblichtgruppen voneinander unabhängig bedienbar: Einstellung der Helligkeit, Farbe, Geschwindigkeit beim Farbwechsler
  Farbaauswahlmittels Touch-Farbring
• Weiß für alle Lichtgruppen - dimmbar in 7 Stufen

4. Montage und Anschluss

Die Lichtsteuerung Xenio RGBW ist spritzwassergeschützt und hat eine niedrige Betriebsspannung. Die Lichtsteuerung kann auch innerhalb der Kabine montiert werden, wenn Sie folgende Punkte beachten:

• Montieren Sie das Gerät möglichst welt entfernt vom Saunaofen, von Infrarot-Strahlern oder von anderen Wärmequellen.
• Montieren Sie das Gerät KEINESFALLS über oder direkt geben dem Saunaifen oder einer anderen Wärmequelle.
  Die maximale Montagehöhe in einer Saunakabine beträgt 100 cm. Aufputzmontage wird nicht empfohlen.
  Die maximale Montagehöhe in einer Infrarot-Kabine beträgt 170 cm.
• Hinter dem Gerätarf sich kein Dammmaterial (z.B. Mineralwolle) befinden
• Beachten Sie die Umgebungsbedingungen (siehe 14. Technische Daten auf Seite 7)

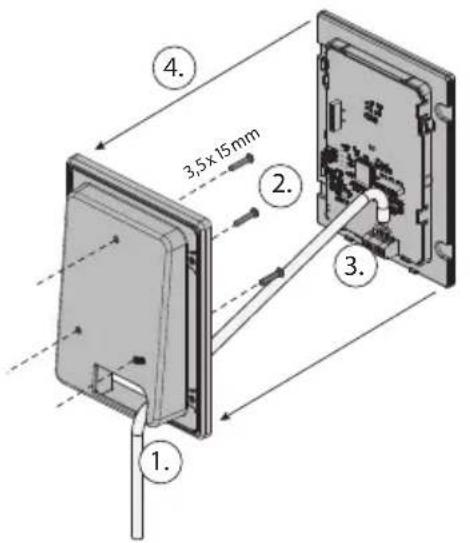

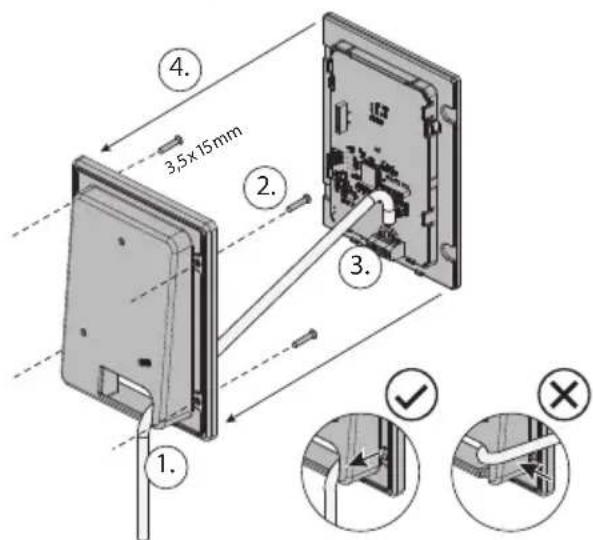

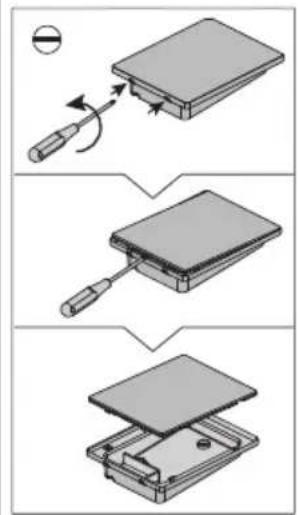

4.1. Montage

Die Lichtsteuerung Xenio RGBW kann Aufputz (A) und Unterputz (B) montiert werden, beachten Sie Abb. 1

A

B

Abb. 1: Montage Lichtsteuerung Xenio RGBW

4.2. Gerät anschließen

Beachten Sie die Abb. 2.

1. Schlieben Sie das 4-polige Anschlusskabel an den Klemmen wie folgt an.

GND	DMX-	DMX+	+24V

1: GND
2:DMX-
3:DMX+
4:DC12-24V

Abb. 2: Anschluss des Geräts (Rückseite)

5. Bedienung

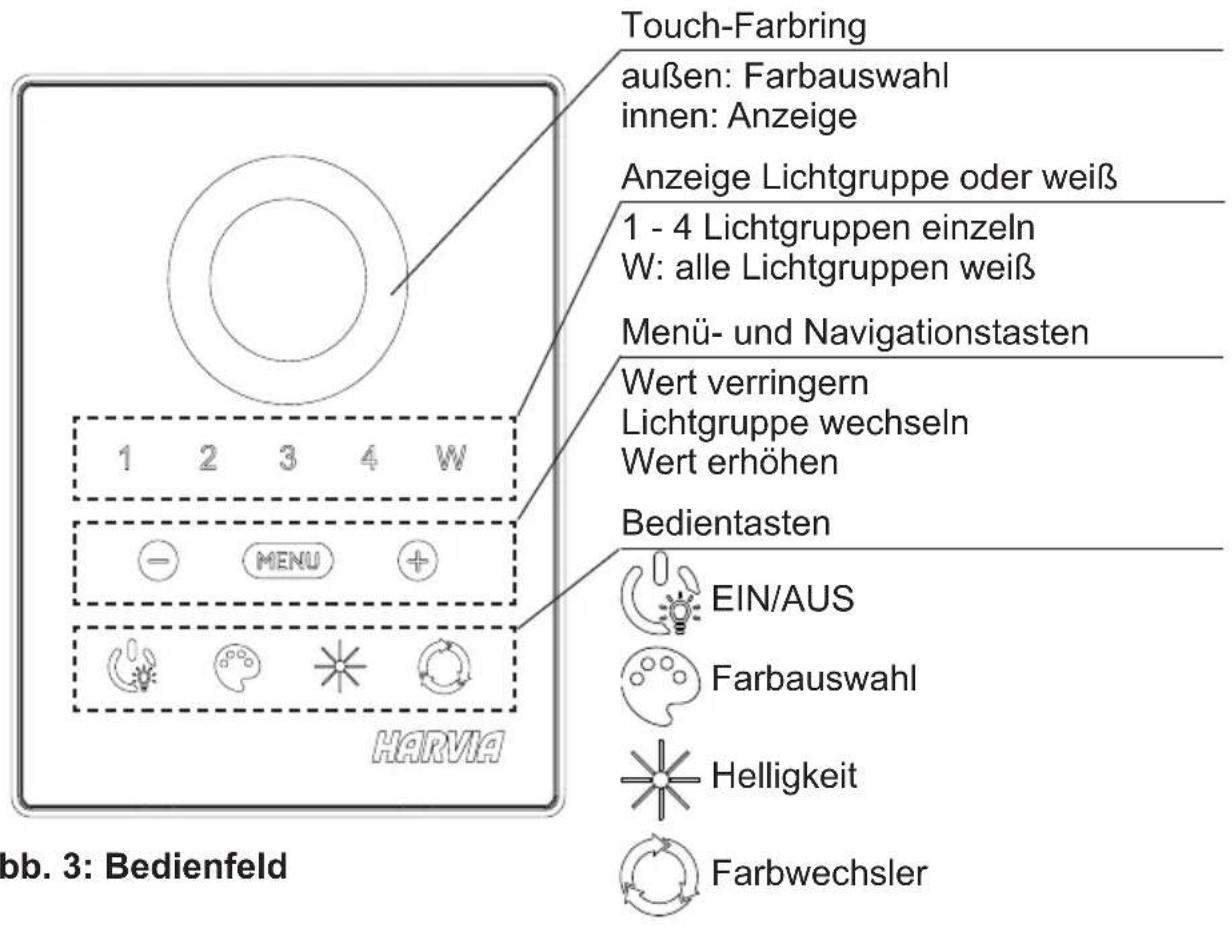

5.1. Bedienfeld

5.2. Weiges Licht einschalten

Drücken Sie die Taste EIN/AUS für 3 Sek.(=Longpress)

Alle Lichtgruppen leuchten welt (100% Intensität)
Die Helligkeit kann mit -/ + gedimmt werden (7 Stufen)

5.3. Farblicht einschalten:

Drucken Sie KURZ die Taste EIN/AUS

Die letzten Einstellungen werden eingeschaltet oder bei Erstinbetriebnahme leuchten alle Lichtgruppen gelb (100% Intensität)
Farbring innen pulsiert rot (=Betriebsanzeige)

5.4. Licht ausschalten

• Drucken Sie KURZ die Taste EIN/AUS.

5.5. Farblicheinstellungen bedieten

Drücken Sie die Taste Menu um das Einstellungsmenu zu öffnen

▶ Lichtgruppe 1 blinkt
Einstellungen vornehmen während blinkender Anzeige

(ca.10 Sekunden)

MEH

Drucken Sie die Taste Farbauswahl und wahlen:

• mit „+“ oder „-“, rot, gelb, grün, cyan, blau, lila, weiß (= Farben der Werkseinstellung) oder

• am Touch-Farbring (Farben der Werkseinstellung werden umprogrammiert, diese Farben werden beim Farbwechsler verwendet)

Anzeige im Farbringinnen

Drucken Sie die Taste Helligkeit und wahlen:

• mit „+“ oder „-“ die Intensität (40%, 50%, 60%.... 100%)

Anzeige der Intensität im Farbringinnen

Drucken Sie die Taste Farbwechsler und wahlen:

• mit „+“ oder „-“ die Geschwindigkeit (2, 4, 6, 8, 10, 20, 30 Sekunden)
  schnell / langsam blinkende Anzeige der gewählten Lichtgruppe

Drucken Sie die Taste Menu um die Lichtgruppe zu wechseln

5.6. Weitere Einstellungen

Deaktivieren einer einzeln Lichtgruppe, weil kein LED angeschlossen ist:

• Drücken Sie die Taste Menu bis die gewünschte Lichtgruppe blinkt.
• Drucken Sie die Taste EIN/AUS um diese Lichtgruppe auszuschalten.

these Lichtgruppe wird im Betriebsmodus nicht mehr angezeigt

Zurücksetzen auf Werkseinstellungen:

• Drücken Sie im Betriebsmodus gleichzeitig die Tasten Farbausbahl und Helligkeit (obwohl diese nicht beleuchtet sind) für ca.3 Sekunden (=Longpress).
  die Lichtsteuerung schaltet aus

6. Reinigung und Wartung

6.1. Reinigung

ACHTUNG!

Schaden am Gerät

Die Lichtsteuerung ist spritzwassergeschützt, trotzdem kann direkter Kontakt mit Wasser das Gerät beschädigen.

• Tauchen Sie das Gerät NIEMALS in Wasser.
• Übergießen Sie das Gerät nicht mit Wasser.

Wischen Sie das Gehäuse mit einem feuchten Tuch ab.

6.2. Wartung

Die Farblichtsteuerung ist wartungsfrei.

7. Entsorgung

• Entsorgen Sie die Verpackungsmaterialien nach den gultigen Entsorgungsrichtlinien.

• Altgeräte enthalten wiederverwendbare Materialien, aber auch schädliche Stoffe. Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll, sondern entsorgen Sie das Gerät nach den örtlich geltenden Vorschriften.

8. Technische Daten

Lichtsteuerung

Anschluss: 4-polig mit Versorgungs- und Kommunikationsleitungen
Versorgungsspannung: 12 - 24 VDC

Leistung: <0,5 W

Abmessung (B× H× T) .. 85× 110× 24mm

DMX-Master

1	CH1	R	17	CH1	R (16 bit)	33	CH3	R (16 bit)	49	CH1	H	61	CH1	H
2		G	18			34			50		V	62		S
3		B	19		G	35		G	51		S	63		V
4		W	20			36			52	CH2	H	64	CH2	H
5	CH2	R	21		B	37		B	53		V	65		S
6		G	22			38			54		S	66		V
7		B	23		W	39		W	55	CH3	H	67	CH3	H
8		W	24			40			56		V	68		S
9	CH3	R	25	CH2	R (16 bit)	41	CH4	R (16 bit)	57		S	69		V
10		G	26			42			58	CH4	H	70	CH4	H
11		B	27		G	43		G	59		V	71		S
12		W	28			44			60		S	72		V
13	CH4	R	29		B	45		B
14		G	30			46
15		B	31		W	47		W
16		W 32			48

Ersatzteile

Xenio RGBW Steuerung: WX695

Anschlussleitung 5 m: WX696
