Merkki	Harvia
Malli	Xenio CX002RGBW
Tuotetyyppi	RGBW-väriohjain
Mitat (l x k x s)	85 × 110 × 24 mm
Paino	Noin 150 g (arvio)
Syöttöjännite	12-24 V CC
Tehonkulutus	< 0,5 W
Liitäntä	4-napainen syöttö- ja tietoliikennekaapeleilla (mukana 5 m kaapeli)
Ohjattavien ryhmien määrä	4 itsenäistä RGBW-ryhmää
Päätoiminnot	Kirkkauden säätö (7 tasoa), värin valinta (kosketusrengas), värinvaihtonopeus, muuttuva valkoinen (7 tasoa), esiasetetut tilat
Suojaus	Suojattu roiskevedeltä (arviolta IPx4)
Ympäristön lämpötila	Jopa 100 °C saunassa, 170 °C infrapunassa (asennus)
Asennuskorkeus max (sauna)	100 cm
Asennuskorkeus max (infrapuna)	170 cm
Huolto	Puhdista kostealla liinalla; älä upota veteen
Turvallisuus	Asenna kauas kiukaasta, älä asenna lämmönlähteen yläpuolelle, tarkoitettu ammattisähköasentajalle
Varaosa	Xenio RGBW -ohjain (viite WX695)
Toimituksen sisältö	Xenio RGBW -ohjain, 5 m liitäntäkaapeli, asennusohjeet

Usein kysytyt kysymykset - Xenio CX002RGBW HARVIA

Miten valkoinen valo sytytetään?

Painaa VIRTTA/PÄÄLLE -painiketta 3 sekunnin ajan. Kaikki ryhmät syttyvät valkoisena 100 % teholla. Käytä + tai - -painikkeita säätääksesi kirkkautta 7 tasolla.

Miten värillinen valo sytytetään?

Paina lyhyesti VIRTTA/PÄÄLLE -painiketta. Viimeisimmät asetukset palautetaan. Oletuksena kaikki ryhmät syttyvät keltaisena 100 % teholla.

Miten ryhmän väriä vaihdetaan?

Paina Menu-painiketta, kunnes ryhmä vilkkuu (noin 10 sekuntia). Käytä kosketusrengasta tai + / - -painikkeita valitaksesi värin (punainen, keltainen, vihreä, syaani, sininen, violetti, valkoinen tai mukautettu).

Miten värinvaihtonopeutta säädetään?

Kun olet valinnut ryhmän, paina Värinvaihto-painiketta. Käytä + tai - -painikkeita valitaksesi nopeuden 2, 4, 6, 8, 10, 20 tai 30 sekunnin välillä.

Miten käyttämätön valoryhmä kytketään pois päältä?

Paina Menu-painiketta, kunnes ryhmä vilkkuu, paina sitten lyhyesti VIRTTA/PÄÄLLE -painiketta poistaaksesi sen käytöstä. Tämä ryhmä ei enää näy toiminnassa.

Miten ohjain palautetaan tehdasasetuksiin?

Toimintatilassa paina samanaikaisesti Väri ja Kirkkaus -painikkeita (vaikka ne eivät olisi valaistuja) noin 3 sekunnin ajan. Ohjain sammuu ja palaa tehdasasetuksiin.

Minne ohjain asennetaan saunassa?

Asenna se niin kauas kiukaasta kuin mahdollista, enintään 100 cm korkeudelle. Älä asenna sitä kiukaan yläpuolelle tai viereen. Infrapunakopissa enimmäiskorkeus 170 cm.

Miten Xenio RGBW -ohjain puhdistetaan?

Puhdista kotelo kostealla liinalla. Älä koskaan upota laitetta veteen tai kaada vettä sen päälle.

Mitkä lisävarusteet ovat yhteensopivia?

Yhteensopivia ovat DMX CC (DMX-CC) ja DMX CV (DMX-CV) -ohjaimet, RGBW-LED-putket (LED-TB-xx), RGBW-LED-spotit (LED-SP-RGBW-xx) ja virtalähteet (LED-PWS-xx/LED-150).

Mikä on varaosan viite?

Xenio RGBW -ohjaimen varaosan viite on WX695.

KÄYTTÖOHJE Xenio CX002RGBW HARVIA

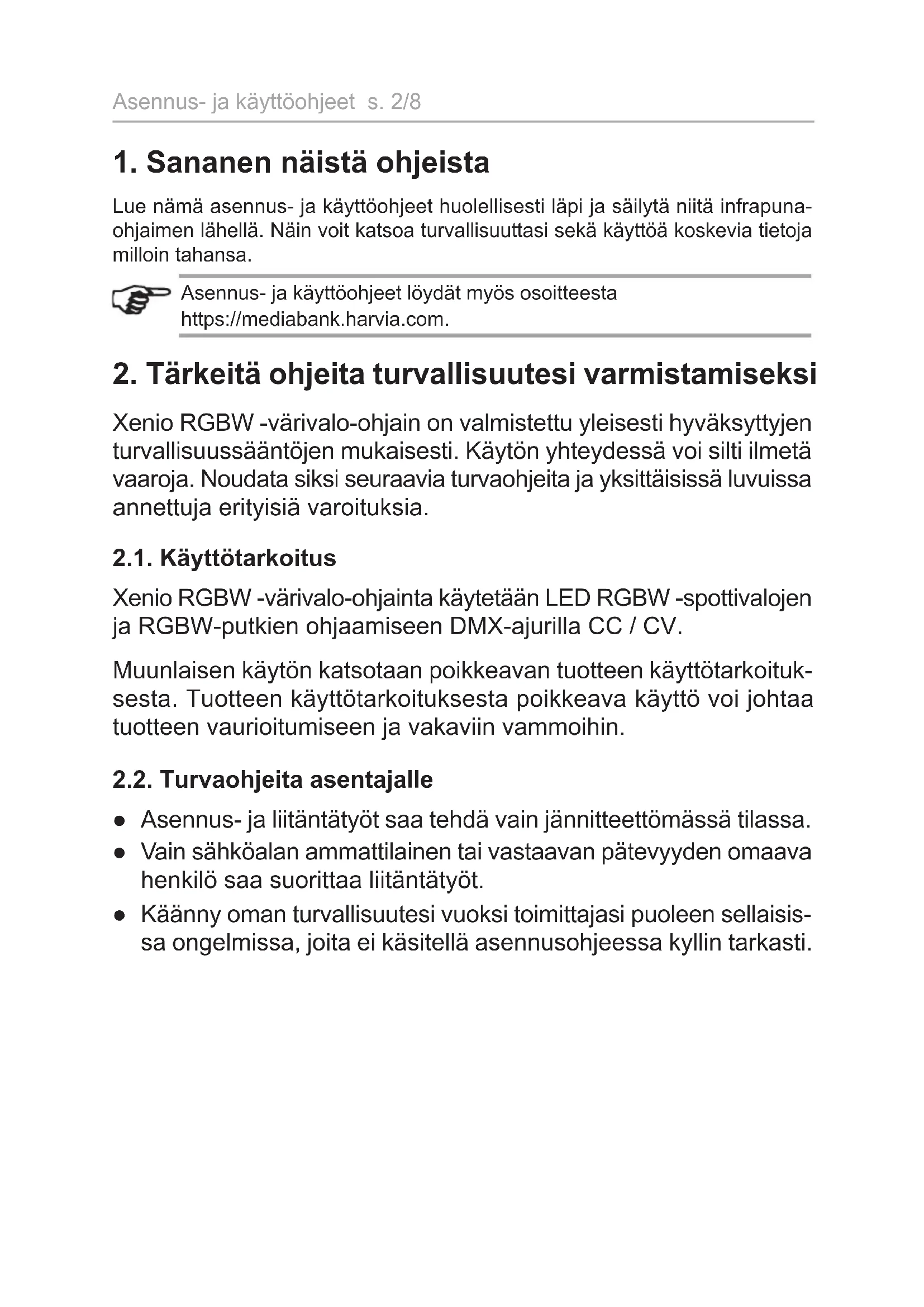

1. Sananen näistä ohjeista

Lue namä asennus- ja käyttoohjeet huolellisesti lapi ja sailytä niitta infrapunaohjaimen lahellä. Nain voit katsoa turvallisuuttasi sekä käyttoa koskevia tietoja milloin tahansa.

Asennus- ja käyttoohjeet lóydät myös osoitteesta

2. Tärkeitä ohjeita turvallisuutesi varmistamiseksi

Xenio RGBW -värivalo-ohjain on valmistetu yleisesti hyväksyttyjen turvallisuussäantöjen mukaisesti. Käytön yhteydessä voi silti ilmetä vaaroja. Noudata siksi seuraavia turvaohjeita ja yksittäisissä luvuissa annettuja erityisiä varoituksia.

2.1. Kayttötkoitus

Xenio RGBW -värivalo-ohjainta käytetään LED RGBW -spottivalojen ja RGBW-putkien ohjaamiseen DMX-ajurilla CC / CV.

Muunlaisen käytön katsotaan poikkeavan tuotteen käyttötarkoituksesta. Tuotteen käyttötarkoituksesta poikkeava käytto voi johtaa tuotteen vaurioitumiseen ja vakaviin vammoihin.

2.2. Turvaohjeita asentajalle

• Asennus- ja liitantatyot saa tehdä vain jannitteettomassä tilassa.
• Vain sahköalan ammattilainen tai vastaavan patevyyden omaava henkilö saa suorittaa liitantätyöt.
• Kännen oman turvallisuutesi vuoksi toimittajasi puoleen sellaisissa ongelmissa, joita ei käsitetä asennusohjeessa kyllin tarkasti.

3. Tuotekuvaus

3.1. Toimituskokonaisus

Xenio RGBW -varivalo-ohjain
- 5 m:n liitäntäjohto
Asennusohje

3.2. Valinnaiset lisātarvikkeet

• DMX-ajuri CC (DMX-CC)
• DMX-ajuri CV (DMX-CV)
• LED-putket RGBW (LED-TB-xx)
• LED-spotit RGBW (LED-SP-RGBW-xx)
• Verkkolaitteet (LED-PWS-xx / LED-150)

3.3. Tuotteen toiminnot

Xenio RGBW -värivalo-ohjauksessa on seuraavat toiminnot:

• 4 varivaloryhmaa kaytettavissa toisistaan riippumattomasti: Kirkkauden, varin ja varien vaihtumisnopeuden saatö
• Värin valinta touch-kosketusvärirenkaalla
• Valkoinen kaikissa valoryhmissä - himmennettävissä 7-portaisesti

4. Asennus ja liitäntä

Xenio RGBW -valo-ohjain on roiskevesisuojattu, ja sen käytöjannite on matala. Valo-ohjain voidaan asentaa myös saunan sisälle, mikäli noudatetaan seuraavia kohtia:

• Asenna laite mahdollisimman etäallee kiukaasta, infrapunasäteiljöistä ja muista lammonlähteista.
• ALÄ MISSÄAN TAPAUKSESSA asenna laitetta suoraan kiukaan tai muun lammonlähteen viereen.
• Maksimikorkeus saunaan asennettaessa on 100 cm. Pinta-asennusta ei suositella.

• Maksimikorkeus infrapunasaunaan asennettaessa on 170~cm .

• Laitteen takana ei saa olla eristysmaterialiaalia (esim. mineraalivillaa)

Noudata ympäristövaatimuksia (katso 8. Tekniset tiedot sivulla 8)

4.1. Asennus

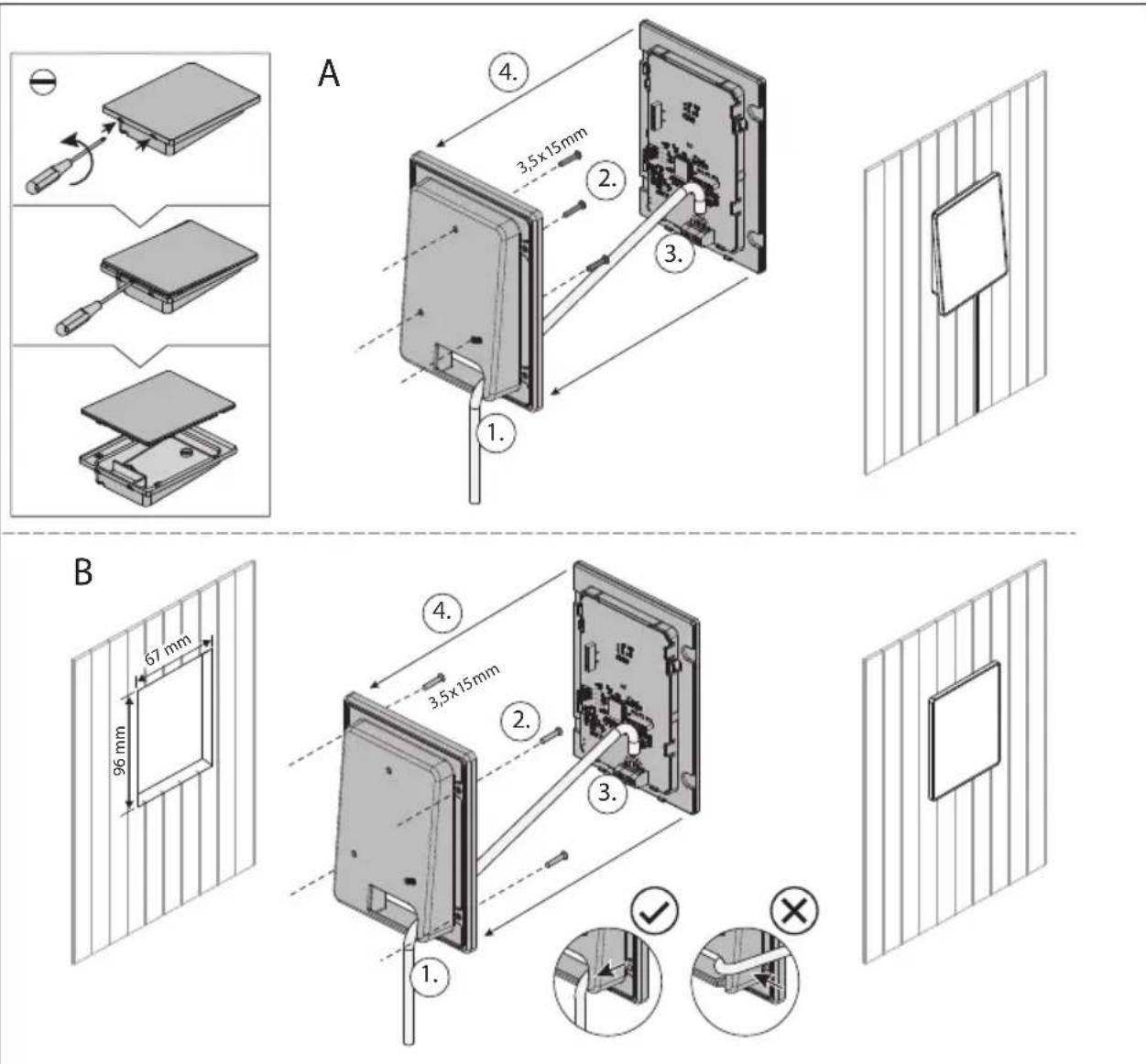

Xenio RGBW -valo-ohjain voidaan asentaa pinta-asennuksena (A) ja uppoasennuksena (B), ks. kuva 1.

Kuva 1: Xenio RGBW -valo-ohjauksen asentaminen

4.2. Laitteen liittäminen

Ks. Kuva 2.

1. Liitä 4-napainen liitantäjohto liittimiin seuraavasti.

GND	DMX-	DMX+	+24V

1: GND
2:DMX-
3:DMX+
4:DC12-24V

Kuva 2: Laitteen liittäminen (takaosa)

5. Kaytto

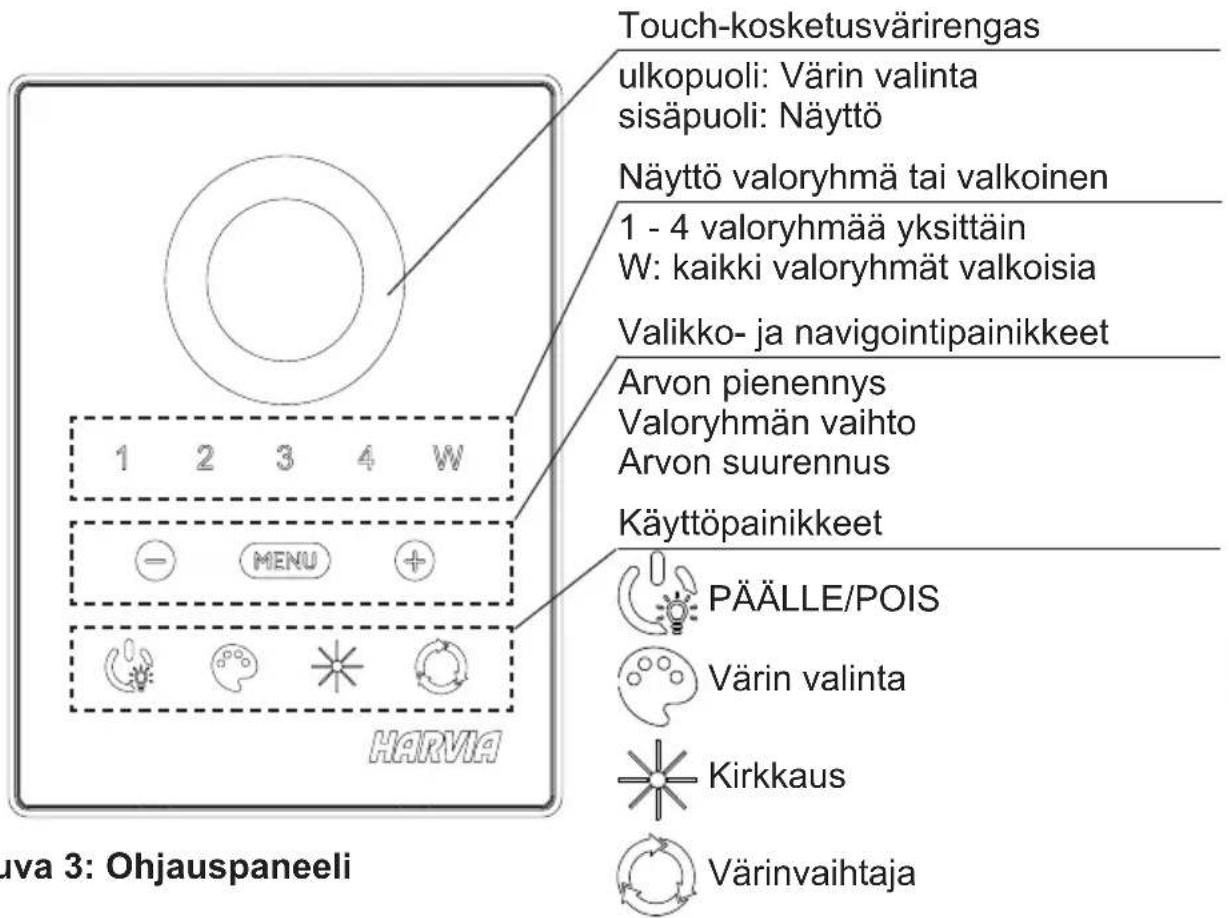

5.1. Ohjauspaneeli

5.2. Valkoisen valon kytkeminen

Paina painiketta PÄÄLLE/POIS 3 sekuntia (= pitkä painallus).

Kaikki valoryhmät palavat valkoisina (100%:n intensiteetti).
Kirkkautta voi himmentäa painikkeilla - / + (7 tasoa).

5.3. Värivalon pälle kytkeminen:

Paina LYHYESTI painiketta PÄLLE/POIS.

Viimeisimmät asetukset aktivoidaan. Kun laite kytketaan paallee ensimmäisen kerran, kaikki valoryhmät palavat kelaisina (100% intensiteetti)
Väirenkaan sisällä oleva valo sykkii punaisena (=toimintanäytö).

5.4. Valon sammuttaminen

Paina LYHYESTI painiketta PÄLLE/POIS.

5.5. Värivalosaatöjen kayttäminen

Paina valikko-painiketta avataksesi säätövalikon.

Valoryhma 1 vilkkuu.
Suorita saadot nayton vilkumisen aikana

(noin 10 sekunnin kuluessa).

MENU

Paina varivalinta-painiketta ja valitse:

• "+" tai "-" -painikkeilla: punainen, keltainen, vihrea, syaani, sininen,

lila, Valkoinen

(=tehdasasetusten värit) tai

• touch-värirenkaalla (Tehdasasetusten varit ohjelmoidaan uudelleen.

Naita vareja kaytetaan varinvaihtajassa.)

Näytö varirenkaan sisällä

Paina kirkkaus-painiketta ja valitse:

• "+" tai "-" -painikkeella intensiteetti (40%, 50%, 60%... 100%)

Intensiteetin nayttovarirenkaan sisall

Paina varinvahtaja-painiketta ja valitse:

• "+" tai "-" -painikkeella nopeus (2, 4, 6, 8, 10, 20, 30 sekuntia)

valitun valoryhmän nopeasti / hitaasti valkkyvä näytto

Paina valikko-painiketta vaihtaaksesi valoryhmaa

5.6. Muut saadot

Yksittäisen valoryhman kytkeminen.POIS paalta, koska yhtaan LEDiä ei ole liitety:

• Paina valikko-painiketta, kunnes haluttu valoryhma vilkkuu.
• Kytke tämä valoryhma pois päältä painamalla painiketta PÄLLE/POIS.

Tata valoryhmaa ei enaa nayteta toimintatilassa.

Tehdasasetusten palauttaminen:

• Paina käytötilan aikana samanaikaisesti varinvalinta- ja kirkkaus-painikkeita (vaikka tämä ei ole valaistu) noin 3 sekuntia (=pitkä painallus).

valo-ohjain kytkeytyy pois päältä

6. Puhdistus ja huolto

6.1. Puhdistus

HUOMIO!

Laitteen vauriot

Valo-ohjain on roiskevesisuojattu, mutta laite voi kuitenkin vaurioitua joutuessaan suoraan kosketukseen veden kanssa.

• ALÄ KOSKAAN upota laitetta veteen.
• Äla kaada laitteen paälle vetta.

Pyyhi kotelo varovasti kostealla liinalla.

6.2. Huolto

Valo-ohjainta ei tarvitse huoltaa.

7. Havittäminen

• Havita pakkaismateriaali voimassaolevien märäysten mukaisesti.
• Laiteromussa on kierratettäviä materiaialeja, mutta myös Haitallisia aineita. Älä siis missän tapauksessa havitta laiteromua sekajätteen mukana, vaan havitta laite paikallisten voimassa olevien maäräysten mukaisesti.

8. Tekniset tiedot

Valo-ohjain

Liitanta: 4-napainen, syottto- ja tiedonsiirtojohdot

Syöttojannite: 12-24 VDC

Teho: <0,5 W

Mitta (L× K× S) .. 85× 110× 24mm

DMX-Master

1	CH1	R	17	CH1	R (16 bit)	33	CH3	R (16 bit)	49	CH1	H	61	CH1	H
2		G	18			34			50		V	62		S
3		B	19		G	35		G	51		S	63		V
4		W	20			36			52	CH2	H	64	CH2	H
5	CH2	R	21		B	37		B	53		V	65		S
6		G	22			38			54		S	66		V
7		B	23		W	39		W	55	CH3	H	67	CH3	H
8		W	24			40			56		V	68		S
9	CH3	R	25	CH2	R (16 bit)	41	CH4	R (16 bit)	57		S	69		V
10		G	26			42			58	CH4	H	70	CH4	H
11		B	27		G	43		G	59		V	71		S
12		W	28			44			60		S	72		V
13	CH4	R	29		B	45		B
14		G	30			46
15		B	31		W	47		W
16		W	32			48

Varaosat

Xenio RGBW -ohjain: WX695

Liitantajohto 5 m: WX696
