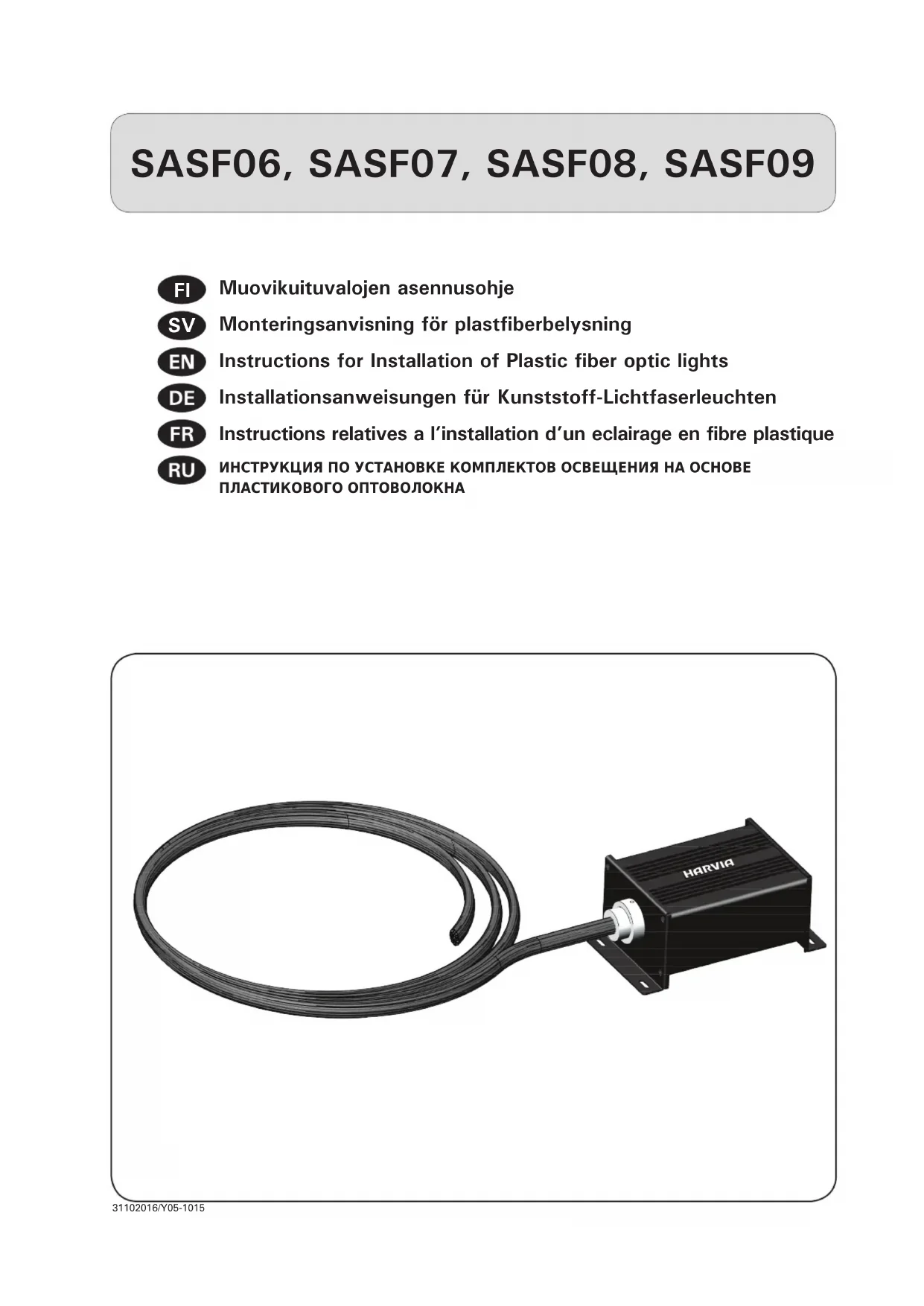

SASF09 - Éclairage HARVIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Éclairage à fibre optique
Marque	Harvia
Modèle	SASF09
Tension d'alimentation	90–260 V CA
Puissance	10 W
Courant de sortie	300 mA
Température de couleur	3000 K (blanc chaud)
Durée de vie	50 000 heures
Dimensions de l'illuminateur	105 x 225 x 72 mm
Indice de protection	IPX4
Température ambiante de fonctionnement	-25…+80 °C
Résistance à la chaleur des fibres	Jusqu'à 80 °C
Type de fibre	Fibre plastique
Rayon de courbure minimal	Ne pas plier au-delà du rayon de courbure spécifié
Installation	Illuminateur à l'extérieur du hammam, fibres à l'intérieur
Entretien	Ne pas couvrir l'illuminateur ; sceller les passages de fibres à la silicone
Accessoires	Cristaux de fibre optique disponibles (optionnels)
Pièces détachées	Utiliser uniquement les pièces du fabricant
Sécurité	Ne conduit pas l'électricité ni la chaleur ; pas de rayonnement UV nocif

FOIRE AUX QUESTIONS - SASF09 HARVIA

Où installer l'illuminateur du Harvia SASF09 ?

L'illuminateur doit être installé à l'extérieur du hammam. Dans une cabine infrarouge, il peut être placé sous le banc, à condition que l'air puisse circuler librement autour. Il ne doit pas être encastré dans un mur.

Puis-je utiliser les fibres optiques dans un sauna sec ?

Les fibres plastiques sont conçues pour résister à la chaleur jusqu'à 80 °C, ce qui les rend adaptées aux hammams et cabines infrarouges. Cependant, vérifiez que la température ne dépasse pas cette limite.

Comment couper les fibres à la bonne longueur ?

Les fibres plastiques peuvent être coupées à la longueur appropriée. Utilisez un outil tranchant et veillez à ne pas les plier au-delà du rayon de courbure recommandé.

Quelle est la durée de vie de l'éclairage SASF09 ?

La durée de vie est de 50 000 heures, ce qui correspond à environ 5,7 ans d'utilisation continue.

L'éclairage à fibre optique conduit-il l'électricité ?

Non, les fibres optiques ne conduisent ni l'électricité, ni la chaleur. Elles ne produisent pas non plus de rayonnement UV nocif.

Comment installer les fibres dans le plafond ou les parois ?

Percez des trous de taille appropriée (voir figure 5 de la notice), insérez les fibres, scellez avec de la silicone, puis coupez l'excédent. Pour les cristaux, prévoyez un espace libre de 40 à 55 mm derrière le plafond.

Quel est l'indice de protection de l'illuminateur ?

L'illuminateur a une classe de protection IPX4, ce qui signifie qu'il est protégé contre les projections d'eau. Il ne doit pas être immergé.

Puis-je utiliser des fibres de différents diamètres ?

La notice ne spécifie pas de diamètre particulier. Utilisez les fibres fournies dans le kit et respectez les dimensions de perçage indiquées.

Que faire si les fibres ont été stockées à des températures négatives ?

Avant utilisation, laissez les fibres revenir à température ambiante pour éviter tout dommage dû au choc thermique.

Comment nettoyer l'éclairage SASF09 ?

Nettoyez l'illuminateur avec un chiffon doux et sec. Ne couvrez jamais l'illuminateur. Les fibres se nettoient avec un chiffon non abrasif ; évitez les produits chimiques.

MODE D'EMPLOI SASF09 HARVIA

Instructions relatives à l'installation d'un éclairage en fibre plastique

Les fibres plastiques sont prévues pour être installées dans le hammam ou les cabines infrarouges. Les fibres résistent à la chaleur, à hauteur de 80 °C.

Dans la technologie de fibre optique, l'éclairage est véhiculé par les câbles en fibre optique depuis l'illuminateur vers le hammam/cabine infrarouge. L'éclairage ne conduit pas l'électricité ou la chaleur, et ne contient pas de radiations UV nocives.

Les fibres doivent être manipulées avec précaution et ne doivent pas être pliées au-delà du rayon de courbure. Si les fibres ont été transférées ou stockées à des températures glaciales, elles doivent être montées à température ambiante avant utilisation.

Les fibres plastiques peuvent être coupées à la longueur appropriée.

Données techniques :

• Tension de fonctionnement 90–260 V CA
• Alimentation 10 W • Courant de sortie 300 mA • 3000 K Lumière blanche chaude
• 50 000 h
• Température ambiante d'alimentation électrique Ta -25...+80 °C
• Dimensions de l'illuminateur (mm) : 105 x 225 x 72
• Classe de protection IPX4

Installation de l'illuminateur

L'illuminateur doit être installé à l'extérieur du hammam. Dans la cabine infrarouge, l'illuminateur peut être installé sous le banc de la cabine, en vous assurant toutefois que l'air peut circuler autour. L'illuminateur ne peut pas être encastré dans le mur. Voir l'illustration 1.

Consultez les instructions d'installation et les raccords électriques de l'illuminateur dans les figures 2 et 3. Fixez l'illuminateur au mur à l'aide de vis. L'extrémité du faisceau de fibres ne doit pas pointer vers le haut, car l'eau ou la poussière risque de pénétrer dans la lentille et affaiblir la sortie de l'éclairage. Insérez l'extrémité du faisceau de fibres dans l'illuminateur et fixez-la à l'aide d'une vis. Ne couvrez pas l'illuminateur !

Lancez l'installation en mesurant et en marquant les bons emplacements pour les fibres. Notez que les kits comprennent différentes quantités de fibres de longueurs différentes ! Par conséquent, percez des trous avec des mèches de taille appropriée, voir la figure 5. Filetez les fibres conformément aux orifices et scellez à la silicone. Pour faciliter l'installation, tirez nettement les fibres hors des orifices, scellez puis coupez-les à la longueur appropriée, figure 4.

Pour un éclairage plus prestigieux, des cristaux de fibre optique sont disponibles en accessoires. Prêtez attention aux tailles de cristal lorsque vous percez des orifices leur correspondant. Pour l'installation des cristaux, il faut prévoir au moins 40–55 mm d'espace libre derrière le plafond.

Nous vous recommandons d'utiliser uniquement les pièces détachées du fabricant.
