C70 Therapy CC70B - Éclairage HARVIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Centre de commandes pour appareil à lumière de couleur Harvia Colour Light
Marque	Harvia
Modèle	C70 Therapy CC70B
Dimensions (L x H x P)	210 mm x 220 mm x 70 mm
Poids	Environ 1,7 kg
Alimentation principale	230 VAC via câble 3 x 1,5 mm²
Alimentation des lampes	12 VDC, 50 W par lampe (35 W pour système à 2 lumières)
Type de lampe	Halogène, angle de rayonnement 38°
Couleurs disponibles	Bleu, vert, jaune, rouge
Modes de fonctionnement	Manuel et automatique
Réglage de l'intensité	Progressif de 20 % à 100 %
Fréquence de changement des couleurs (mode auto)	Réglable de 5 à 60 secondes
Protection	Contre les courts-circuits momentanés
Nombre de lumières commandables	1 ou 2 (avec lampes 35 W)
Installation	À l'extérieur de la cabine de sauna, ne pas encastrer
Température de fonctionnement	Surveillance interne automatique de la température
Entretien	Nettoyage extérieur avec un chiffon doux et sec
Pièces détachées	Lampes halogènes 50 W/12 VDC (réf. Harvia)
Réparabilité	Intervention par électricien agréé uniquement
Contenu du coffret	Centre de commandes, notice d'installation et d'utilisation

FOIRE AUX QUESTIONS - C70 Therapy CC70B HARVIA

Comment installer le centre de commandes C70 Therapy ?

L'installation doit être réalisée par un électricien agréé. Fixez le boîtier à l'extérieur de la cabine de sauna sur une surface plane, sans l'encastrer. Raccordez l'alimentation 230 VAC et les lumières de couleur selon le schéma fourni dans la notice.

Quelles sont les couleurs disponibles et leurs effets ?

Les couleurs sont le bleu (calme), vert (harmonie), jaune (stimulation intellectuelle) et rouge (énergie). Chaque lumière a une longueur d'onde spécifique pour la chromothérapie.

Comment passer du mode automatique au mode manuel ?

Appuyez sur le commutateur (4) pour activer le mode manuel. La lampe témoin (5) s'allume. En mode manuel, chaque pression change de couleur. Pour revenir en mode automatique, pressez le commutateur (2) – la lampe (3) s'allume.

Comment régler l'intensité lumineuse ?

Tournez le bouton de réglage (6) : à gauche pour l'intensité minimale (20 %), à droite pour 100 %. Le réglage est progressif.

Comment ajuster la vitesse de changement des couleurs en mode automatique ?

Utilisez le régulateur (7) : en position extrême gauche, les couleurs changent toutes les 5 secondes ; en position extrême droite, toutes les 60 secondes.

Puis-je utiliser deux lumières Harvia Colour Light avec ce centre ?

Oui, le C70 Therapy peut commander deux lumières à condition d'utiliser des lampes de 35 W/12 VDC maximum. Suivez le schéma de raccordement (figure 5 de la notice).

Que faire si le centre de commandes ne s'allume pas ?

Vérifiez que l'interrupteur principal (1) est enfoncé (bord supérieur poussé vers le bas). Assurez-vous que l'alimentation 230 VAC est présente et que le fusible ou disjoncteur n'a pas sauté. Si le problème persiste, contactez un électricien.

Comment nettoyer le centre de commandes ?

Utilisez un chiffon doux et sec pour dépoussiérer l'extérieur. N'utilisez pas de produits chimiques ou d'eau, car ils pourraient endommager les composants électroniques.

Quelles sont les précautions de sécurité à respecter ?

L'installation doit être effectuée par un électricien professionnel. Ne jamais encastrer le boîtier dans une paroi. Respectez les distances de sécurité par rapport à la cabine. Le câble de raccordement des lumières doit être de type T 180°.

Où puis-je acheter des lampes de remplacement ?

Les lampes halogènes de rechange sont disponibles chez les revendeurs Harvia agréés. Référence : 50 W/12 VDC pour une lumière, ou 35 W/12 VDC pour le système à deux lumières.

MODE D'EMPLOI C70 Therapy CC70B HARVIA

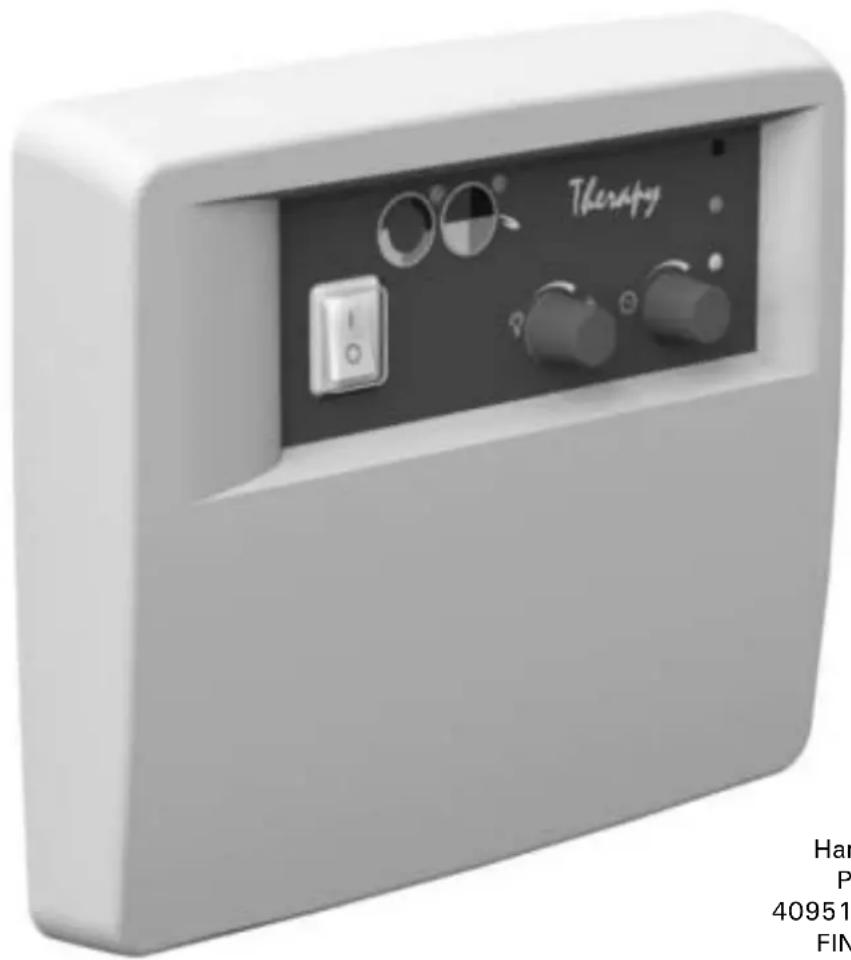

Centre de commandes de l'appareil à lumière de couleur Harvia Colour Light

Harvia Oy

PL 12

40951 Muurame

FINLAND

www.harvia.fi

CONTENU

FR

1. C70 Therapy, Centre de commandes de l'appareil à lumière de couleur Harvia Colour Light ....

1.1. Généralités ....

1.2. Caractéristiques techniques .....

1. Mode d'emploi pour l'opérateur du centre de commandes 3

2.1. Commutateurs et lampes témoins du centre de commandes .... 3

2.2. Au sujet des lumières de couleur ..... 3

1. Instructions pour le mécanicien installateur 4

3 3.1. Détacher du couvercle 4

3.2. Fixation au mur du boîtier .... 4

3 3.3. Raccordement électrique 4

3.4. Deux lumières de couleur HarviaColour Light 4

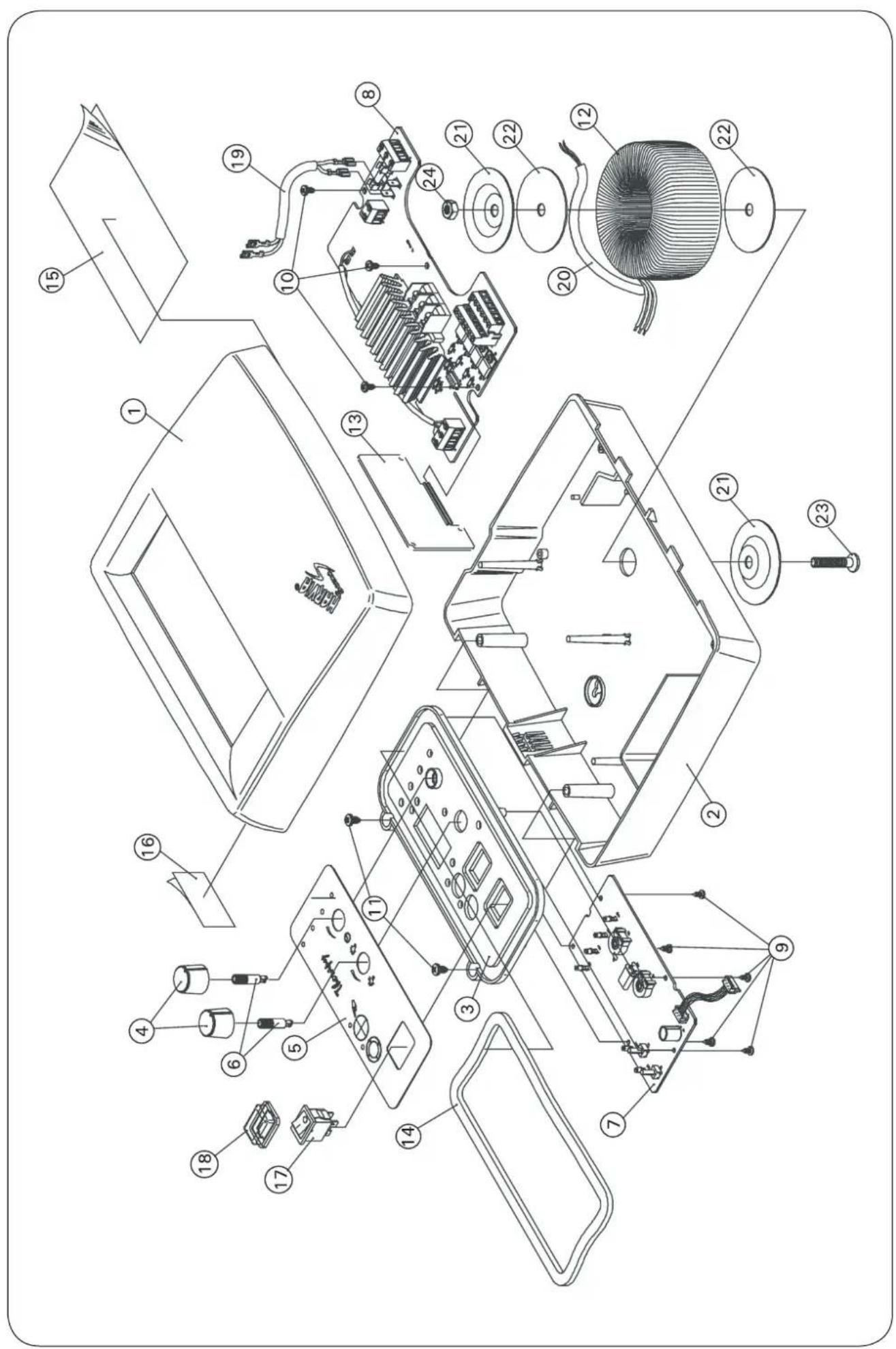

1. C70 Therapy, Centre de commandes de l'appareil à lumière de couleur Harvia Colour Light

1.1. Généralités

Le centre de commandes Therapy sert à contrôler l'appareil à lumière de couleur Harvia Colour Light, que l'on installe dans une cabine de sauna. L'appareil comprend quatre lampes halogènes de couleurs différentes, qui s'allument l'une après l'autre manuellement ou automatiquement.

1.2. Caractéristiques techniques:

• lampes halogènes; bleu, vert, jaune et rouge, angle de rayonnement 38°, puissance 50W/12VDC (35W/12VDC dans le système à 2 lumières de couleurs)
• la fréquence de changement des lumières est réglable en mode automatique, de 5 s à 60 s env.
• l'intensité des lumières est réglable progressivement de 20% à 100%
• l'automatisme programmé contrôle le fonctionnement du centre de commandes en surveillant la température intérieure du centre
• l'alimentation des lampes est protégée contre les court-circuits en prévision d'un court-circuit momentané
• dimensions du centre de commandes: largeur 210 mm, hauteur 220 mm et profondeur env. 70 mm
• poids env. 1,7 kg

2. Mode d'emploi pour l'opérateur du centre de commandes

2.1. Commutateurs et lampes témoins du centre de commandes

1. Interrupteur principal

Pour brancher le courant au centre de commandes, pousser le bord supérieur (1) de l'interrupteur vers le bas. Les lampes témoins (3) et (8) s'allument pour indiquer que les lumières sont en mode automatique et que la lumière bleue est branchée.

2. Commutateur pour le mode fonctionnement automatique des lumières de couleur

Quand on presse ce commutateur, les lumières changent automatiquement suivant la vitesse préréglée du temporisateur (7). Quand le mode automatique est activé, le voyant témoin (3) s'allume et le voyant (5) s'éteint.

3. Lampe témoin de la position automatique

Lorsque cette lampe témoin est allumée, les lumières de couleur se branchent l'une après l'autre, progressivement. Il est possible de surveiller le changement des lumières de couleur aussi par les lampes témoins (8), (9), (10) et

(11) du centre de commandes.

4. Commutateur pour le mode manuel des lumières de couleur

Quand on presse ce commutateur, les lumières changent uniquement, si on presse de nouveau ce commutateur. La lampe témoin (3) s'allume pour indiquer le mode manuel et une des lampes témoins (8 à 11) signale la lampe de couleur sélectionnée.

5. Lampe témoin du mode manuel

Lorsque cette lumière est allumée, cela signifie que le mode manuel a été sélectionné. Dans ce cas le changement des lumières de couleur doit se faire manuellement, par le commutateur (4).

6. Réglage de l'intensité des lumières de couleur

Quand le bouton du régulateur est tourné en position extrême à gauche, l'intensité des couleurs est au minimum, tandis qu'en position extrême à droite les lampes brillent en pleine puissance. Le régulateur permet de sélectionner l'intensité des lampes de couleur progressivement dans la gamme 20 % à 100 %.

7. Régulateur pour la fréquence de changement des lampes de couleur

Si le bouton du régulateur est tourné en position extrême à gauche, les lumières de couleur changent toutes les 5 secondes environ, tandis qu'en position extrême à droite les lampes changent toutes 60 secondes environ en fréquence minimale (la plus lente).

8, 9, 10 et 11 Lampe témoin de couleur

La couleur de la lampe témoin (8 bleu, 9 vert, 10 jaune et 11 rouge) signale la couleur de la lampe de l'appareil à lumière de couleur activée sur le moment.

2.2. Au sujet des lumières de couleur

D'après des études réalisées, le corps de l'être humain contient jusqu'à 22 points thérapeutiques, qui semblent être sensibles à l'énergie lumineuse active. Ces connaissances sont exploitées dans les soins de certaines maladies. Il a été prouvé que les lumières visibles de différentes couleurs affectent de plusieurs manières le dynamisme de l'esprit et contribuent à éliminer entre autres le stress. Il existe aussi des lunettes thérapeutiques susceptibles de palier les variations de l'état d'âme de leur utilisateur. Pendant les saisons où la lumière du jour se fait rare, certaines personnes peuvent être susceptibles de souffrir de dépression et de sentiment d'angoisse. Dans ces cas, les lampes de luminothérapie ou les lampes de couleurs peuvent soulager les symptômes.

Les lampes de couleur Harvia Colour Light utilisent des lumières à quatre longueurs d'ondes différentes; bleu, vert, jaune et rouge.

Bleu

- c'est la couleur de la vérité, du calme et de l'harmonie, elle apaise l'esprit.

Vert

- c'est la couleur de l'harmonie et de l'équilibre, qui soulage un système nerveux surchargé. La couleur verte apaise les sentiments et procure un état paisible.

Jaune

- c'est la couleur de l'intelligence et de la compréhension. Elle ravive l'esprit, les pensées courent plus vite dans un éclairage de couleur jaune.

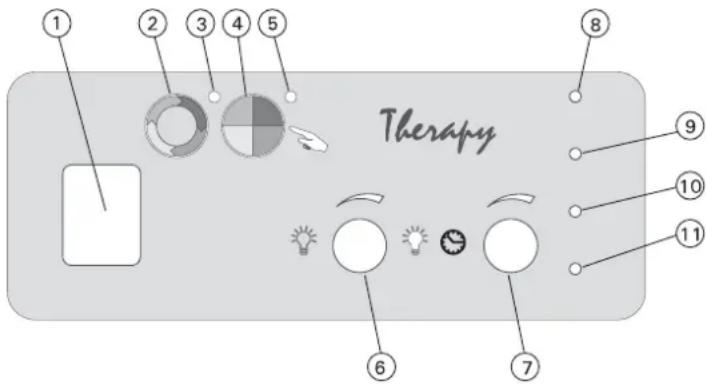

Figure 1. Commutateurs et lampes témoins du centre de commandes

Rouge

- c'est la couleur de l'énergie, de l'activité et de la puissance. La lumière rouge réchauffe le corps et élimine la dépression.

3. Instructions pour le mécanicien installateur

Le raccordement du centre de commandes et des lumières de couleur entre eux et au secteur, ne doit être effectué que par un électricien professionnel agréé conformément aux dispositions de la réglementation en vigueur à ce sujet.

La personne chargée de l'installation du centre de commandes doit remettre à l'utilisateur de l'appareil les instructions d'installation et le mode d'emploi livrés avec le centre de commandes et les lumières de couleur, et lui donner la formation nécessaire à l'utilisation avant de livrer le travail d'installation.

3.1. Détacher du couvercle

Enlever le couvercle avant de monter le centre de commandes au mur. Le couvercle se détache, quand on appuie avec un tourne-vis sur la languette qui bloque le couvercle (Figure 3). Percer le nombre de trous nécessaires dans le fond et sur le bord inférieur (aux emplacements prévus à cet effet) pour le passage des câbles de raccordement.

Figure 2. Montage mural du centre de contôle

3.2. Fixation au mur du boîtier

Le centre de commandes doit être installé à l'extérieur de la cabine à vapeur du sauna.

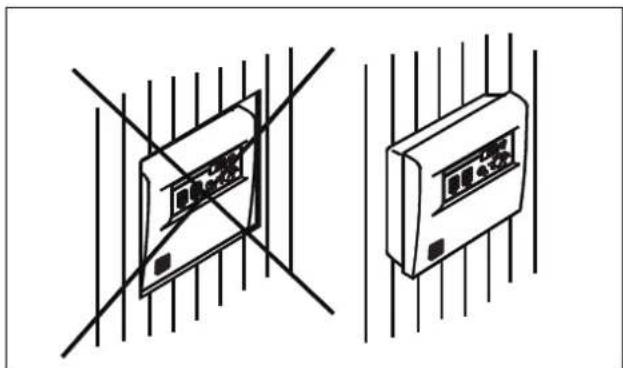

Attention ! Il ne faut pas encastrer le centre de commandes dans les structures murales, car ce type d'installation pourrait réchauffer trop les composants intérieurs ce qui se traduirait par une destruction de l'appareil. (Figure 2)

3.3. Raccordement électrique

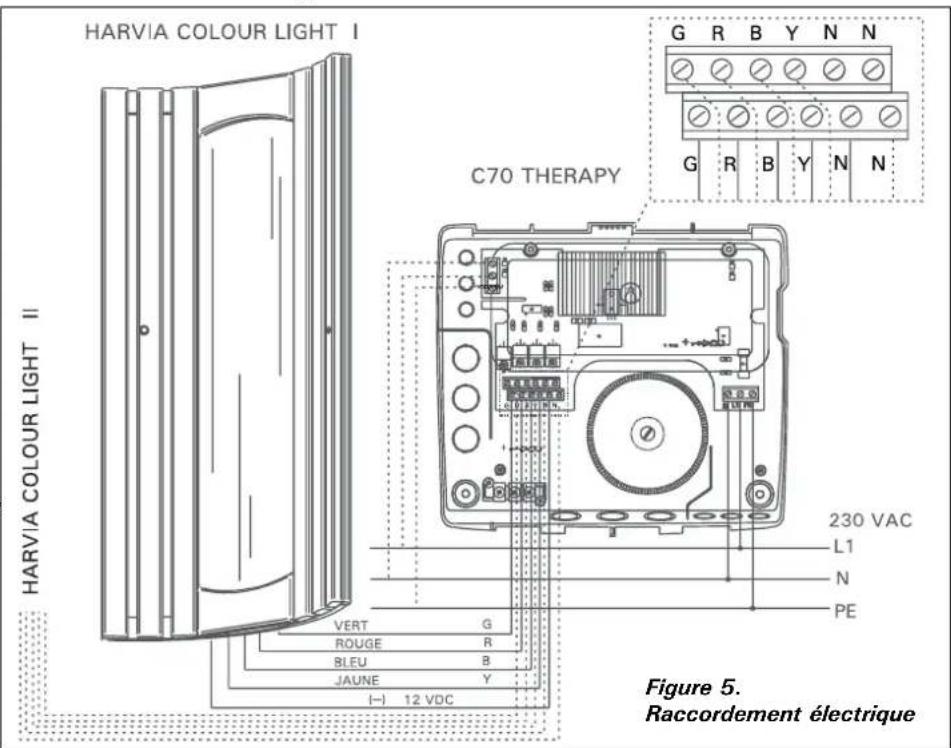

Les raccordements électriques doivent être réalisés suivant les instructions de la figure 5. Le câble de raccordement (T 180°) livré avec la lumière de couleur Harvia Colour Light sert à raccorder la lumière de couleur au centre de commandes C70 Therapy. Le centre de commandes C70 reçoit la puissance électrique nécessaire (230VAC) par le câble 3x1,5 mm².

3.4. Deux lumières de couleur Harvia Colour Light

Le centre de commandes C70 Therapy permet de commander deux lumières Harvia Colour Light, si on emploie des lampes de lumière de couleur d'une valeur nominale maximale de 35 W/12 VDC (Figure 5).

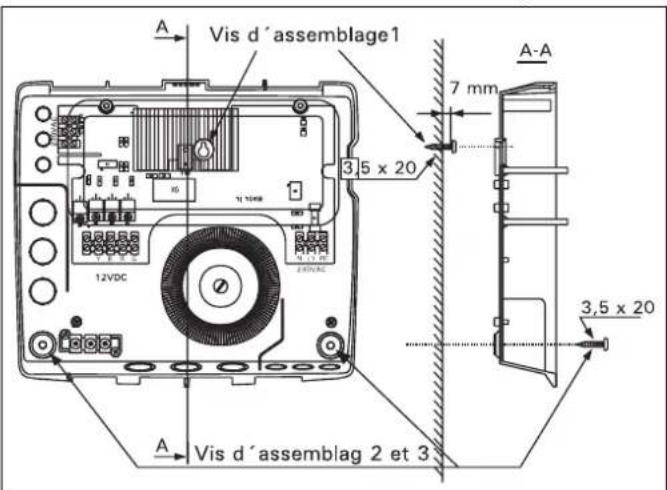

Figure 4. Fixation au mur du boîtier

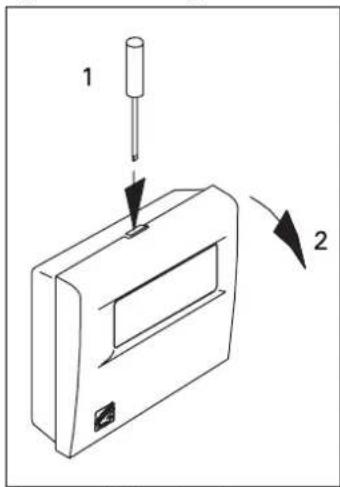

Figure 3. Détacher du couvercle
