KD5044 - Détecteur de proximité capacitif IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur de proximité capacitif
Marque	IFM
Modèle	KD5044
Usage prévu	Détection sans contact de métaux, plastiques, verre, céramique, bois, papier, huiles, graisses, eau et fluides aqueux
Alimentation	10-30 V DC ou 20-250 V AC selon version (voir fiche technique)
Sortie	PNP/NPN, normalement ouvert/fermé (configurable par shunt ou potentiomètre)
Portée (Sn)	Ajustable via potentiomètre (valeur nominale à vérifier sur l'appareil)
Montage	Encastré ou non encastré, respecter distances minimales indiquées
Raccordement	2 ou 3 fils, bornier ou connecteur (selon version)
Affichage LED	LED jaune : allumée = sortie passante, éteinte = sortie bloquée
Indice de protection	IP67 (estimation courante pour cette gamme)
Température de fonctionnement	-25 °C à +80 °C (estimation)
Dimensions (approx.)	Diamètre 30 mm, longueur 60 mm (valeurs types, vérifier sur appareil)
Poids	Environ 150 g
Matériau du boîtier	Acier inoxydable ou plastique (selon version)
Entretien	Aucun entretien nécessaire ; nettoyer la face active de tout dépôt
Réparabilité	Non réparable, remplacer l'appareil en cas de défaut
Élimination	Élimination écologique selon réglementations nationales
Sécurité	Respecter les consignes de sécurité : montage par personnel qualifié, mise hors tension avant raccordement
Accessoires	Fusible miniature recommandé pour versions AC ; shunts pour configuration sortie

FOIRE AUX QUESTIONS - KD5044 IFM

Comment régler la portée du détecteur KD5044 ?

Utilisez un tournevis pour tourner le potentiomètre situé sur l'appareil. Tourner dans le sens + augmente la portée, dans le sens - la réduit. Ajustez selon votre application.

Quelle est la différence entre montage encastré et non encastré ?

En montage encastré, le détecteur est installé dans un trou métallique. La portée est réduite. En montage non encastré, il est libre dans l'air, la portée nominale est atteinte. Respectez les distances minimales indiquées dans la notice.

Comment configurer la sortie en normalement ouvert (NO) ou normalement fermé (NF) ?

Pour les modèles avec connecteur, ouvrez le connecteur et positionnez le shunt selon la figure 13 : shunt fermé = NO, shunt ouvert = NF. Pour les types KIE/KGE, le shunt est dans le boîtier : enlevé = NF, présent = NO (réglage usine).

Quel type de câblage utiliser pour le KD5044 ?

Le détecteur peut être câblé en technologie 2 fils (sortie à deux fils) ou 3 fils (alimentation + sortie). Consultez la fiche technique de votre modèle pour le brochage exact. Respectez les polarités et installez un fusible miniature pour les versions AC.

Que faire si la LED jaune ne s'allume pas en présence d'un objet ?

Vérifiez d'abord l'alimentation et le câblage. Assurez-vous que l'objet est dans la portée réglée (ajustez le potentiomètre). Nettoyez la face active de tout dépôt. Si le problème persiste, le détecteur peut être défectueux et doit être remplacé.

Puis-je détecter des liquides avec ce capteur ?

Oui, le KD5044 est conçu pour détecter les fluides aqueux, l'eau, les huiles et les graisses. Il détecte également les plastiques, le verre, le bois, etc. Assurez-vous que le liquide est dans la portée et que la face active est propre.

Quelle est la distance minimale entre deux détecteurs installés côte à côte ?

La distance minimale dépend du diamètre (d) et de la portée (Sn). En règle générale, respectez au moins 2 x Sn entre les axes en montage non encastré, et 1,5 x Sn en montage encastré. Consultez les figures 3 et 4 de la notice.

Le capteur est-il résistant à l'eau ?

Le boîtier est typiquement IP67, ce qui signifie qu'il est protégé contre l'immersion temporaire. Cependant, la face active doit rester propre et exempte de dépôts métalliques. Ne pas immerger le connecteur si non prévu.

Comment tester le bon fonctionnement du détecteur ?

Mettez sous tension, placez un objet détectable dans la zone active. La LED jaune doit s'allumer lorsque l'objet est détecté. Si la sortie est configurée en NO, la sortie doit commuter. Vérifiez avec un multimètre si nécessaire.

Le KD5044 peut-il être réparé en cas de panne ?

Non, l'appareil n'est pas réparable. En cas de dysfonctionnement, il doit être remplacé par un neuf. Assurez-vous d'une élimination écologique selon les normes locales.

MODE D'EMPLOI KD5044 IFM

1 Remarques préliminaires 3
1.1 Symboles utilisés 3
2 Consignes de sécurité. 4
3 Usage prévu 5
4 Montage 6

4.1 Distance minimale en cas de montage encastre 6
4.2 Distance minimale en cas de montage non encastre 6
4.3 Distance minimale pour le montage de plusieurs apparéils 6
4.4 Distance minimale pour le montage du type KD 7

5 Raccordement electrique 8

5.1 Systèmes de raccordement 8

5.1.1 Technologie 2 fils 8
5.1.2 Technologie 3 fils 8

5.2 Reglage de la fonction de sortie du type KGE 8
5.3 Reglage de la fonction de sortie du type KDE 8

5.3.1 Technologie 2 fils 9
5.3.2 Technologie 3 fils 9

6 Réglages. 10

6.1 Portee 10
6.2 Reglage de la fonction de sortie par shunt - type KI avec connecteur 10
6.3 Reglage de la fonction de sortie par shunt - type KIE / KGE. 10

7 Fonctionnement 11
8 Maintenance, réparation et élimination 12

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit conténir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électric, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Usage prévu

L'appareil détecte sans contact les métaux, presque tous les plastiques, le verre, la céramique, le bois, le papier, les huiles, les graisses, l'eau et tous les fluides aqueux et indique leur présence par un signal de commutation.

4 Montage

Si des apparèils non encastrables sont montés de façon encastrée, la portée diminue jusqu'à ce que l'appareil commute (perte de fonctionnement).

4.1 Distance minimale en cas de montage encastré

Fig. 1: Distance minimale en cas de montage encastré

Sn: portée

4.2 Distance minimale en cas de montage non encastré

d: diamètre
Sn:portee

Fig. 2: Distance minimale en cas de montage non encastré

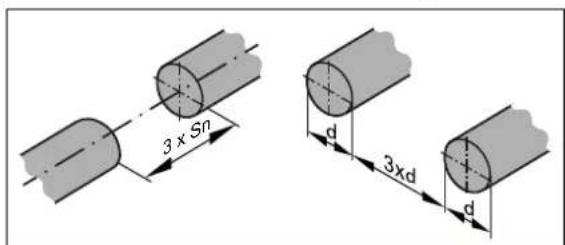

4.3 Distance minimale pour le montage de plusieurs apparéils

Fig. 3: Distance minimale pour le montage de plusieurs appareils

d : diamètre
Sn:portee

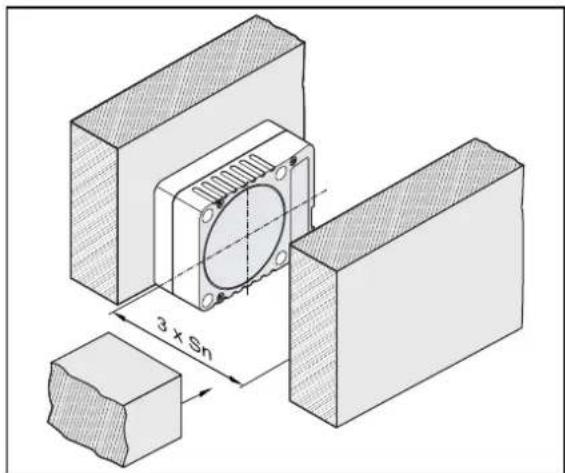

4.4 Distance minimale pour le montage du type KD

Sn: portée
Fig. 4: Distance minimale pour le montage non encastré du type KD

Les distances doivent etre déterminées par l'utilisateur pour son application.

5 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.

Raccorder l'appareil selon les indications de la fiche technique / I'etiquette de l'appareil.

Installer un fusible miniature selon la fiche technique, comme indiqué. Recommendation : Àpres un court-circuit, vérifier le bon fonctionnement de l'appareil.

5.1 Systèmes de raccordement

5.1.1 Technologie 2 fils

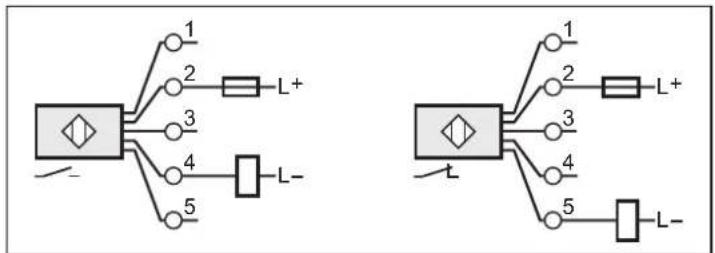

Fig. 5: Technologie 2 fils

1: fusible miniature (pour des apparéils AC)
2: commutation négative
3: commutation positive

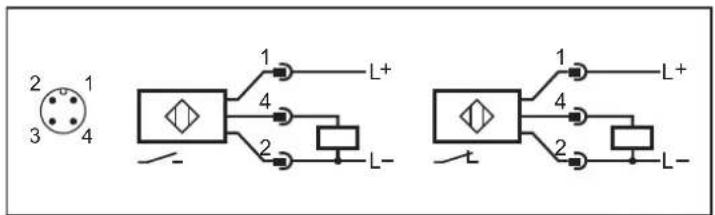

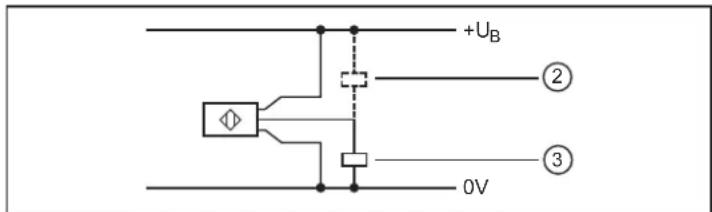

5.1.2 Technologie 3 fils

Fig. 6: Technologie 3 fils

2: commutation négative
3: commutation positive

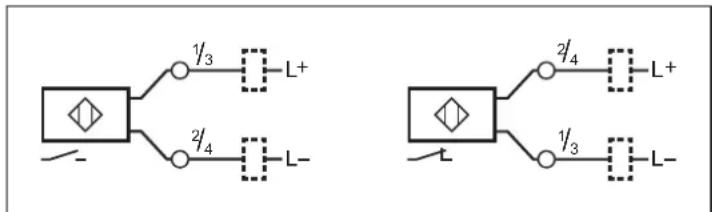

5.2 Réglage de la fonction de sortie du type KGE

Fig. 7: Boite de raccordement DC PNP/NPN

5.3 Réglage de la fonction de sortie du type KDE

5.3.1 Technologie 2 fils

Fig. 8: Boite de raccordement AC/DC PNP/NPN

Fig. 9: Boite de raccordement DC PNP/NPN

5.3.2 Technologie 3 fils

Fig. 10: Boîle de raccordement DC NPN

Fig. 11: Boite de raccordement DC PNP

Fig. 12: Connecteur DC PNP

6 Réglages

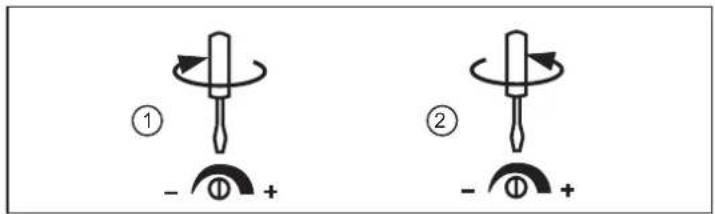

6.1 Portée

Régler la portée via le potentiemetre en utilisant un tournevis.

1:augmenter la portee
2: réduire la portée

6.2 Réglage de la fonction de sortie par shunt - type KI avec connecteur

1:normalement ouvert (a la livraison)
2:normalement fermé

Fig. 13: Réglage de la fonction de sortie par shunt dans le connecteur

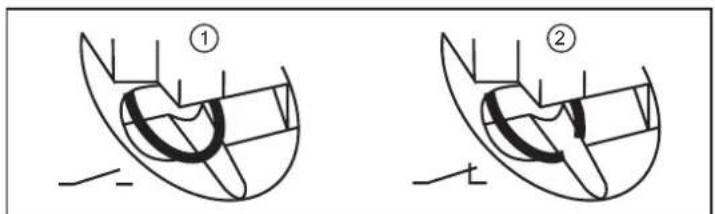

6.3 Réglage de la fonction de sortie par shunt - type KIE / KGE

Fig. 14: Réglage de la fonction de sortie par shunt

1:normalement ouvert (shunt fermé, à la livraison)
2:normalement fermé(shunt ouvert)

Enlever le shunt à l'aide d'un outil approprié.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.
Prendre des mesures appropriées pour obtenir une réponse de l'appareil.

Affichage LED

LED jaune éteinte : sortie de commutation à l'etat bloqué

LED jaune allumée : sortie de commutation à l'etat passant

8 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

Pour un fonctionnement correct, respecter les consignes suivantes :

Dégager la face active et un espace libre évientuel de toute présence de dépôts metalliques ou de corps étrangers.

L'appareil ne peut pas etre réparé.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
