Type de produit	Détecteur de mouvements (barrage photoélectrique)
Marque	IFM
Modèle	OG0028
Fonction principale	Détection sans contact d'objets et de matières avec signal de commutation
Portée	Variable selon la version (voir l'étiquette)
Type de montage	Séparé (émetteur et récepteur)
Raccordement électrique	BN (brun) = +, BU (bleu) = - ; mettre hors tension avant raccordement
Fonction de sortie	Éclairement (√-) ou obscurcissement (√t) selon version
Indicateurs LED	LED rouge (récepteur), LED verte (émetteur)
Réglage de sensibilité	Oui, par bouton poussoir (mode programmation)
Blocage/Déblocage	Par appui long (10 s)
Temps d'inactivité en programmation	15 minutes (retour automatique au mode normal)
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux ; ne pas utiliser de solvants
Sécurité	Mettre l'installation hors tension avant tout raccordement
Configuration par défaut	Plug and play, réglé à portée maximale
Accessoires inclus	Équerre de fixation pour le récepteur
Type de câble	Avec câble ou connecteur selon version
Couleurs des fils	BN = brun, BU = bleu
Sortie commutée pendant programmation	Oui
Mode éclairement (normalement fermé)	LED allumée = pas d'objet (zone sûre) ; LED éteinte = objet détecté
Mode obscurcissement (normalement ouvert)	LED allumée = objet présent (zone sûre) ; LED éteinte = pas d'objet
Signal de fonctionnement	LED clignotante (1 Hz) = zone non sûre
Protection contre les courts-circuits	Fusible miniature recommandé selon fiche technique

FOIRE AUX QUESTIONS - OG0028 IFM

Comment régler la sensibilité pour des objets statiques ?

Appuyer sur le bouton poussoir pendant environ 2 secondes jusqu'à ce que la LED clignote. Lorsque la LED clignote lentement, l'appareil est en mode programmation. Placer l'objet dans la zone de détection et appuyer une fois (première mesure). Retirer l'objet et appuyer une fois de plus (deuxième mesure). La LED s'éteint pendant chaque mesure. Si la programmation réussit, l'appareil revient en mode normal. Vous pouvez aussi inverser l'ordre (mesurer d'abord sans objet, puis avec).

Comment régler la sensibilité pour des objets mobiles ?

Activer le mode programmation comme ci-dessus. Laisser passer au moins deux objets à travers la zone de détection pendant environ 1 seconde (première mesure). La LED s'éteint. Une fois la LED clignotant lentement, répéter l'opération (deuxième mesure). Si la programmation réussit, l'appareil revient en mode normal. Si les signaux objet et arrière-plan sont trop similaires, la LED clignote 2 secondes après l'étape 3 et la sensibilité reste inchangée.

Comment bloquer ou débloquer l'appareil ?

Pour bloquer, appuyer sur le bouton poussoir pendant 10 secondes. La LED rouge clignote rapidement après 2 secondes, puis clignote lentement pendant 8 secondes, puis s'éteint : l'appareil est bloqué. Pour débloquer, appuyer à nouveau pendant 10 secondes ; la LED s'éteint après ce délai et le blocage est annulé.

Que signifie le clignotement de la LED ?

Une LED qui clignote rapidement (en programmation) indique que l'appareil passe en mode programmation. Une LED qui clignote lentement signifie que l'appareil est en mode programmation et prêt pour les mesures. En fonctionnement normal, une LED clignotant à 1 Hz indique une zone non sûre (signal faible). En mode éclairement, LED allumée = zone sûre, éteinte = objet détecté. En mode obscurcissement, l'inverse.

Quel type de fusible utiliser ?

Il est recommandé d'insérer un fusible miniature conforme à la fiche technique de l'appareil. La notice ne précise pas les caractéristiques exactes, mais en cas de court-circuit, vérifier le bon fonctionnement après remplacement.

Comment nettoyer les lentilles ?

Les lentilles doivent être nettoyées avec un chiffon doux pour éliminer toute saleté. Ne pas utiliser de solvants ni de produits agressifs qui pourraient endommager les lentilles en plastique.

Quels sont les modes de fonctionnement disponibles ?

L'appareil peut fonctionner en mode éclairement (normalement fermé) ou en mode obscurcissement (normalement ouvert), selon la version. En mode éclairement, la sortie est commutée lorsque le récepteur reçoit la lumière ; en mode obscurcissement, la sortie est commutée lorsque le faisceau est interrompu.

Que faire si la programmation échoue ?

Si après l'étape 3 la LED clignote pendant environ 2 secondes, cela signifie que la programmation n'est pas possible (signaux trop proches). L'appareil repasse alors en mode normal sans modification de la sensibilité. Vérifiez l'alignement et les conditions de détection.

Comment raccorder électriquement l'appareil ?

Avant tout raccordement, mettre l'installation hors tension. Le câble comporte deux fils : BN (brun) pour l'alimentation positive (+) et BU (bleu) pour la masse (-). Se référer au schéma page 17 de la notice ou à l'étiquette sur l'appareil.

Quelle est la portée maximale de détection ?

La portée (r) est indiquée sur l'étiquette de l'appareil. Par défaut, l'appareil est réglé à la portée maximale en usine (plug and play). Pour une portée optimale, orientez précisément l'émetteur vers le récepteur de façon à ce que le spot lumineux touche la lentille du récepteur.

MODE D'EMPLOI OG0028 IFM

Bedienungsanleitung Operating instructions Notice pour utilisateurs

efector200®

Fonctionnement et caractéristiques

Ces barrages photoélectriques détectent des objects et des matières sans contact et indique leur présence par un signal de commutation.

Portée (r): voir l'étiquette.

Raccordement électrique

Mettre l'installation hors tension avant le raccordement de la cellule optoélectronique. Raccordement: voir page 17 ou l'étiquette de la cellule.

Couleurs des fils: BN = brun, BU = bleu.

Fonction de sortie: éclairement ( √- ) ou obscurcissement ( √t ) selon la version de la cellule (voir l'étiquette).

Remarque : insérer un fusible miniature selon la fiche technique.

Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

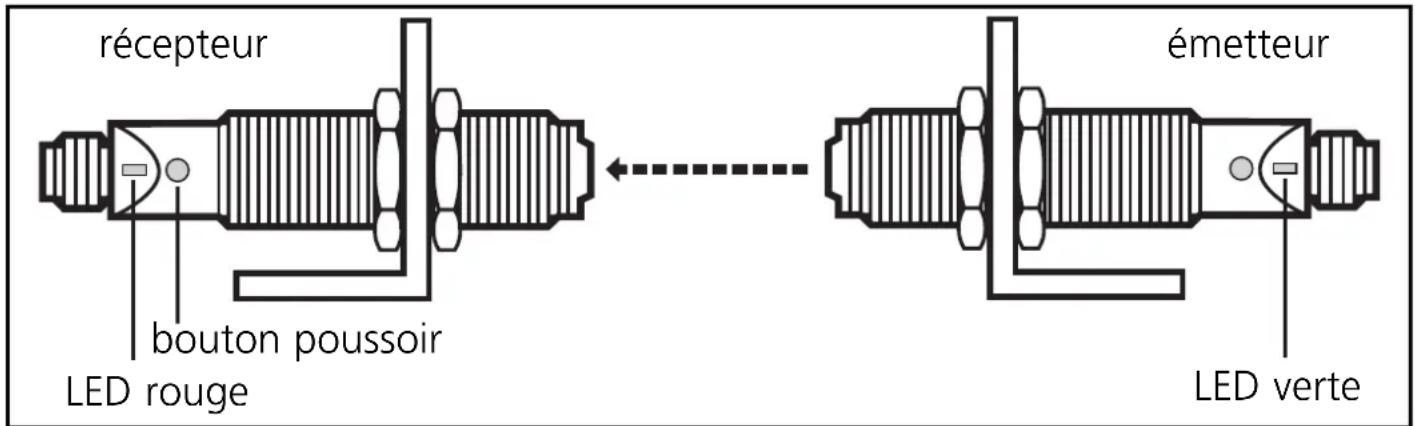

Montage

Monter le récepteur (forme OGE...) avec l'équerre de fixation.

Orienter l'émetteur (forme OGS...) en direction du récepteur; le spot lumineux doit toucher la lentille du récepteur (validation par LED contrôle). Portée optimale seulement avec orientation précise.

Important! Mise en service

Le barrage photoélectrique est disponible sans effectuer des réglages (plug and play) et est réglée à la portée maxi. Cela signifie que le barrage photoélectrique fonctionne avec une capacité de réserve maximale. Les réglages décrits ci-dessous ne sont nécessaires que si, par exemple, des objets partiellement transparents doivent être détectés.

Réglage de la sensibilité en cas d'objets statiques

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED clignote.
	La LED commence à clignoter rapidement. Dès que la LED clignote lentement, la cellule est en mode programma-tion.

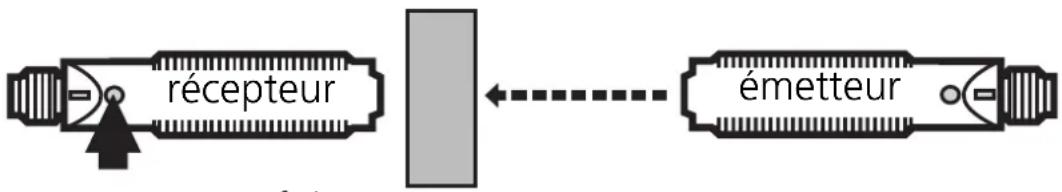

2	Régler la sensibilitéavecl'objet.Appuyer une fois.
	La LED s'éteint lors de la première mesure. Dès que la LED clignote lentement, la cellule est de nouveau en mode programmation.

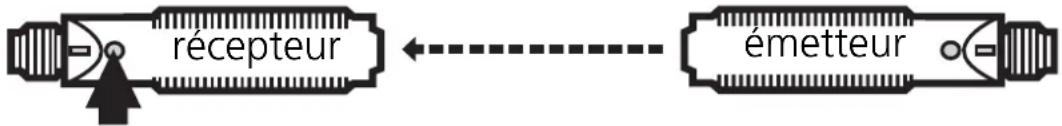

3	Régler la sensibilitésansobjet.Appuyer une fois.
	La LED s'éteint lors de la seconde mesure. Si la pro-grammation est réussie, la cellule est maintenant dans le mode de fonctionnement normal.

Régler la sensibilité avec l'objet.
La LED s'éteint lors de la première mesure. Dès que la LED clignote lentement, la cellule est de nouveau en mode programmation.
Régler la sensibilité sans objet.
La LED s'éteint lors de la seconde mesure. Si la programmation est réussie, la cellule est maintenant dans le mode de fonctionnement normal.

Vous pouvez également procéder dans l'ordre inverse: mesurer d'abord sans objet, ensuite avec l'objet.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer de la sensibilité.

Réglage de la sensibilité en cas d'objets mobiles

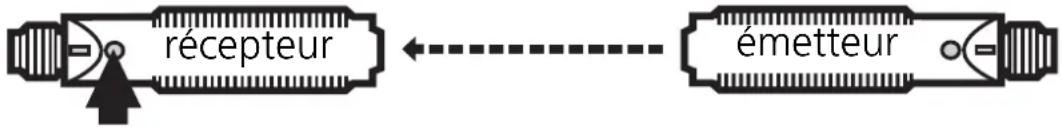

1	Activer le mode programmation de la cellule.Appuyer pendant env. 2s jusqu'à ce que la LED clignote.
	La LED commence à clignoter rapidement. Dès que la LED clignote lentement, la cellule est en mode programmation.

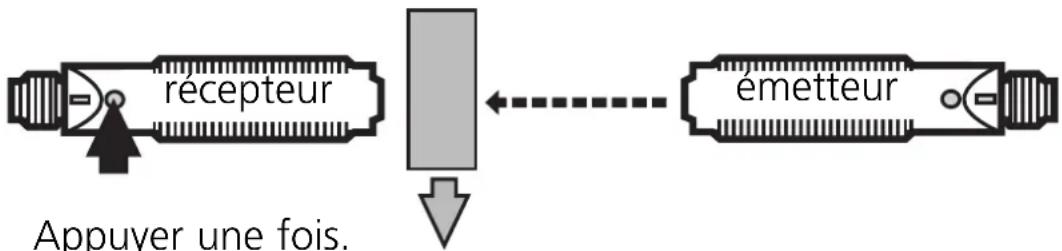

2	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique.
	La LED s'éteint lors de la première mesure. Dès que la LED clignote lentement, la cellule est de nouveau en mode programmation.

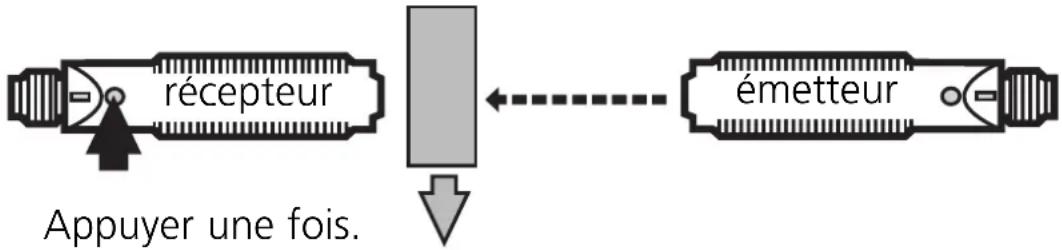

3	Durant la mesure (env. 1s) laisser passer au moins deux objets à travers la zone de détection de l'optique.
	La LED s'éteint lors de la seconde mesure.Si la programmation est réussie, la cellule est maintenant dans le mode de fonctionnement normal.

Si le réglage de la sensibilité n'est pas possible (p. ex. le signal de l'objet et le signal de l'arrière-plan ont presque la même intensité), la LED clignote après l'étape 3 pendant env. 2s. Ensuite la cellule passe au mode de fonctionnement sans changer la sensibilité.

Si le bouton-poussoir n'est pas appuyé pendant 15 minutes lors de la programmation, la cellule passe automatiquement au mode de fonctionnement sans changer la sensibilité.

La sortie de la cellule est commutée pendant toute la programmation!

Réglage de la sensibilité maximale

• Passer au mode programmation (étape 1).
- Interrompre le faisceau.
- Appuyer sur le bouton de réglage deux fois (voir étapes 2 et 3).

Blocage / Déblocage

Appuyer pendant 10s.

Après 2s la LED rouge commence à clignoter rapidement.Puis, la LED clignote lentement pendant environ 8s. Quand la LED s'éteint, la cellule est bloquée.

Appuyer pendant 10s.

[7c5c]

Après 10s la LED s'éteint, le blocage est annulé.

Fonctionnement

Vérifier le bon fonctionnement de la cellule. Indication par LED et par la sortie.

Cellules avec mode éclairement (normalement fermé)

Le récepteur reçoit la lumière émise → La LED est allumée, la sortie est commutée: pas d'objet détecté (zone sûre).

Le récepteur reçoit la lumière émise → La LED clignote (1 Hz), la sortie est commutée: pas d'objet détecté (zone non sûre).

Le récepteur ne reçoit pas de lumière émise → La LED est éteinte, la sortie n'est pas commutée: objet détecté.

Cellules avec mode obscurcissement (normalement ouvert)

Le récepteur ne reçoit pas de lumière émise → La LED est allumée, la sortie est commutée: objet présent (zone sûre).

Le récepteur reçoit très peu de lumière émise → La LED clignote (1 Hz), la sortie est commutée: objet présent (zone non sûre).

Le récepteur reçoit la lumière émise → La LED est éteinte, la sortie n'est pas commutée: pas d'objet détecté.

Entretien

Les lentilles de la cellule doivent être dégagées de tout encrassement. Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient abîmer les lentilles en plastique.

Sender mit Anschlußleitung Transmitter with cable Émetteur avec câble

Sender mit Steckverbindung Transmitter with connector Émetteur avec connecteur

Empfänger mit Anschlußleitung Receiver with cable Récepteur avec câble

Empfänger mit Steckverbindung Receiver with connector Récepteur avec connecteur
