BEDIENUNGSANLEITUNG OG0028 IFM

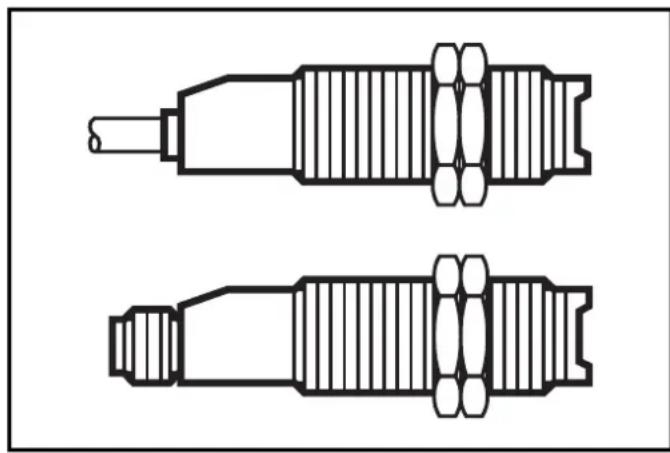

Einweglichtschranke Through-beam sensor Barrage photoélectrique

OG

Bestimmungsgemäße Verwendung

Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal.

Reichweite (r): siehe Typaufkleber

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (s. Seite 17 oder Typenschild).

Adernfarben bei Kabelgeräten: BN = braun, BU = blau.

Ausgangsfunktion hell- (—) oder dunkelschaltend (—) je nach Gerätetyp (s. Typenschild).

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen.

Montage

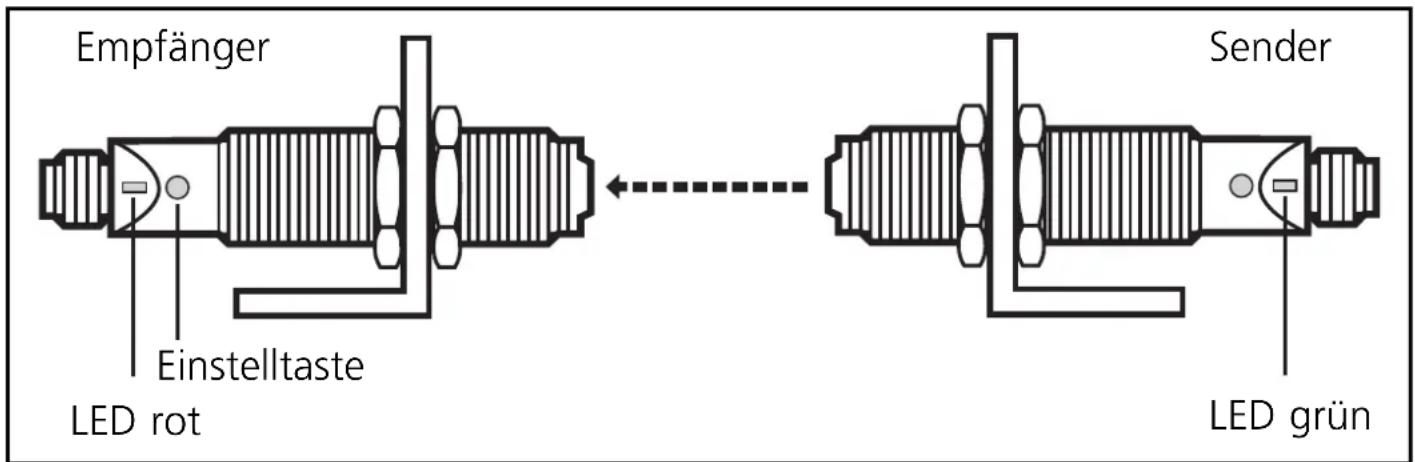

Befestigen Sie den Empfänger (Typbezeichnung OGE-...) mit Hilfe einer Montagehalterung (Montage siehe nächste Seite).

Richten Sie den Sender (Typbezeichnung OGS-...) auf den Empfänger aus und befestigen Sie ihn (Montage siehe nächste Seite).

Die maximale Reichweite wird nur bei genauer Ausrichtung erreicht.

Wichtig! Inbetriebnahme

Die Lichtschranke ist ohne weitere Einstellungen betriebsbereit (plug and play) und auf Reichweite max. eingestellt. Dies bedeutet, daß die Lichtschranke mit maximaler Betriebsreserve betrieben wird. Die nachfolgend beschriebenen Einstellungen sind nur erforderlich wenn z.B. teiltransparente Objekte erfasst werden sollen.

Einstellen der Empfindlichkeit bei stillstehenden Objekten

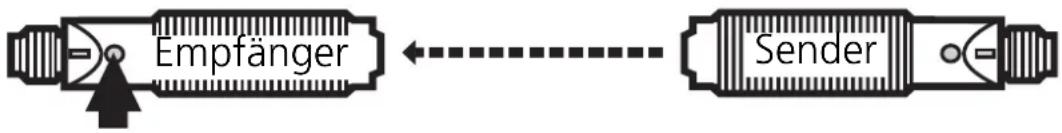

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die LED blinkt.
	Die LED beginnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus.

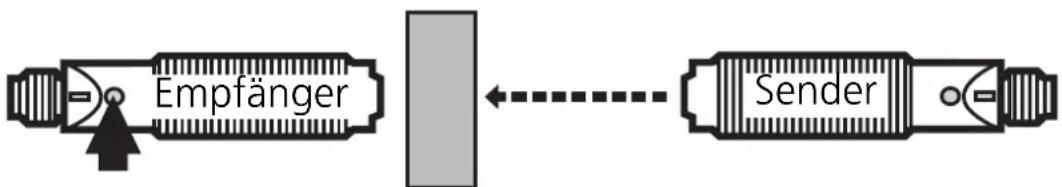

2	EmpfindlichkeitmitObjekt einstellen.Drücken Sie 1 mal.
	Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus.

3	Empfindlichkeit ohne Objekt einstellen.
	Drücken Sie 1 mal.
	Während des zweiten Meßdurchgangs erlischt die LED. War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus.

Einstellungen 2 und 3 können auch in umgekehrter Reihenfolge erfolgen.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Einstellen der Empfindlichkeit bei bewegten Objekten

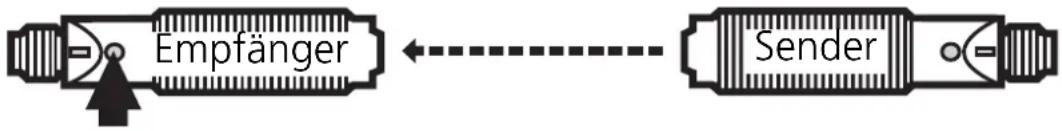

1	Gerät in den Programmiermodus schalten.Drücken Sie ca. 2s, bis die LED blinkt.
	Die LED beginnt schnell zu blinken. Sobald die LED langsam blinkt ist das Gerät im Programmiermodus.

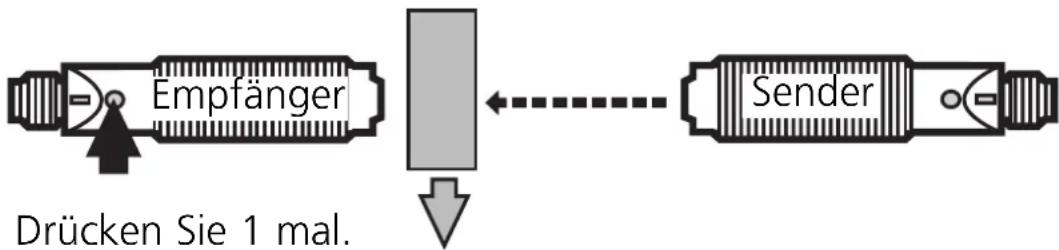

2	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Während des ersten Meßdurchgangs erlischt die LED. Sobald die LED langsam blinkt ist das Gerät wieder im Programmiermodus.

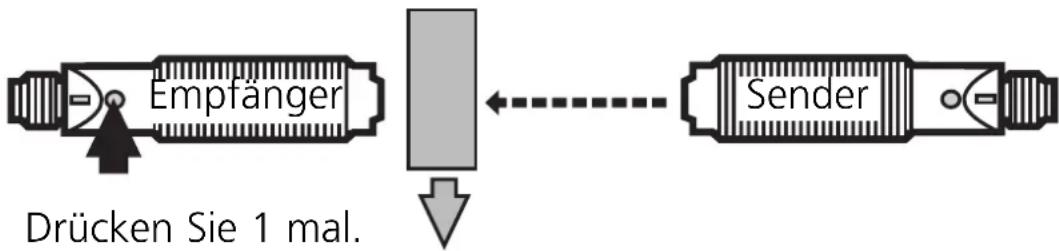

3	Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen.
	Während des zweiten Meßdurchgangs erlischt die LED.War die Programmierung erfolgreich, befindet sich das Gerät nun im normalen Betriebsmodus.

Ist die Einstellung der Empfindlichkeit nicht möglich (z. B. Hellsignal und Dunkelsignal sind annähernd gleich stark) blinkt die rote LED nach Schritt 3 für ca. 2s. Danach geht das Gerät mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wird die Einstelltaste während der Programmierung 15 min. nicht betätigt geht das Gerät automatisch mit unveränderter Empfindlichkeit in den Betriebsmodus über.

Wärend des gesamten Programmiervorgangs ist der Ausgang des Gerätes durchgeschaltet!

Einstellen maximaler Empfindlichkeit

• Gehen Sie in den Programmiermodus (s. Schritt 1).
• Unterbrechen Sie den Lichtstrahl.
• Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3).

Verriegeln / Entriegeln

Drücken Sie 10s lang.		Die rote LED beginnt nach 2s schnell zu blinken.Danach blinkt die LED ca. 8s lang-sam. Nach dem Verlöschen der LED ist das Gerät verriegelt.
Drücken Sie 10s lang.		Nach 10s erlischt die LED, die Verriegelung ist aufgehoben.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert. Anzeige durch LED und durch Ausgang.

Hellschaltende Geräte (Öffner)

Der Empfänger empfängt das Licht des Senders → LED leuchtet, Ausgang geschaltet: kein Objekt erkannt (sicherer Bereich).

Der Empfänger empfängt das Licht des Senders → LED blinkt (1 Hz), Ausgang geschaltet: kein Objekt erkannt (unsicherer Bereich).

Der Empfänger empfängt kein Licht des Senders → LED aus, Ausgang nicht geschaltet: Objekt erkannt.

Dunkelschaltende Geräte (Öffner)

Der Empfänger empfängt kein Licht des Senders → LED leuchtet, Ausgang geschaltet: Objekt erkannt (sicherer Bereich).

Der Empfänger empfängt sehr wenig Licht des Senders → LED blinkt (1 Hz), Ausgang geschaltet: Objekt erkannt (unsicherer Bereich).

Der Empfänger empfängt das Licht des Senders → LED aus, Ausgang nicht geschaltet: kein Objekt erkannt.

Wartung

Halten Sie die Linsen des Geräts von Verschmutzungen frei.

Verwenden Sie zur Reinigung keine Lösungsmittel oder Reiniger, die die Kunststofflinsen beschädigen könnten.

Anschlußschema / Wiring / Schéma de branchement
