Type de produit	Détecteur de débit et température
Marque	IFM
Modèle	SV5610
Catégorie	Détecteur
Alimentation	18-30 V CC (TBTS/TBTP)
Fonctions principales	Mesure de débit (principe calorimétrique) et température, deux sorties configurables (commutation, fréquence), communication IO-Link, affichage TFT couleur
Affichage	TFT, réglable en orientation (0°, 90°, 180°, 270°), luminosité (25-100%), couleur des caractères
Sorties	OUT1 (commutation, fréquence, IO-Link) et OUT2 (commutation, fréquence)
Raccordement électrique	M12 4 broches (L+, L-, OUT1, OUT2/InD)
Signal de sortie	Commutation (hystérésis ou fenêtre) ou fréquence (0-10 kHz typ.)
Interface de communication	IO-Link (CEI 61131-9)
Sécurité	Consignes de sécurité, cybersécurité (pare-feu, évaluation des risques selon CEI 62443-1-1)
Mise en service	Retard à la disponibilité, paramétrage par boutons ou IO-Link
Entretien	Aucun entretien spécifique requis; stocker dans l'emballage d'origine
Réparabilité	En cas de défaut (message 'Err'), remplacer l'appareil
Informations générales	Notice d'utilisation disponible en PDF, documentation en ligne sur documentation.ifm.com, code QR sur l'appareil

FOIRE AUX QUESTIONS - SV5610 IFM

Comment régler le seuil de commutation du débit sur la sortie OUT1 ?

Accédez au menu principal, sélectionnez SP1 (seuil d'enclenchement) ou rP1 (seuil de déclenchement), puis ajustez la valeur avec les boutons [▲] et [▼]. Validez avec [●].

Comment configurer la sortie OUT2 en signal fréquence pour la température ?

Dans le menu EF > CFG, sélectionnez ou2 et réglez sur FRQ. Ensuite, paramétrez FSP2 (point de départ), FEP2 (point final) et FrP2 (fréquence maximale) dans le menu principal.

Que signifie le message d'erreur 'Err' sur l'affichage ?

Le message 'Err' indique un défaut interne de l'appareil. Il est recommandé de remplacer le détecteur.

Comment verrouiller l'appareil pour éviter des modifications non souhaitées ?

En mode normal, appuyez simultanément sur [▲] et [▼] pendant 10 secondes jusqu'à ce que la barre de progression disparaisse. L'icône de verrouillage s'affiche. Pour déverrouiller, répétez la même action.

Comment réinitialiser l'appareil aux réglages usine ?

Ouvrez le menu EF, sélectionnez rES, maintenez [▲] ou [▼] enfoncé jusqu'à affichage de '---', puis appuyez brièvement sur [●]. L'appareil redémarre.

Quelle est la signification des LED d'état de commutation ?

La LED1 (verte) indique l'état de OUT1, la LED2 (jaune) indique l'état de OUT2. Si elles clignotent, cela peut signaler un court-circuit sur la sortie correspondante.

Comment raccorder électriquement le détecteur SV5610 ?

Utilisez un connecteur M12 4 broches : broche 1 = L+ (alimentation), broche 3 = L- (masse), broche 4 = OUT1, broche 2 = OUT2. Respectez la polarité et mettez l'installation hors tension avant le raccordement.

Quelles sont les positions de montage à éviter ?

Évitez de monter l'appareil directement avant un tuyau descendant, dans un tuyau descendant, avant une vanne, du côté aspiration d'une pompe, ou au point le plus haut du système de tuyaux.

Comment changer l'unité de mesure du débit ?

Dans le menu EF > CFG, sélectionnez uni et choisissez entre l/min ou m³/h. Validez avec [●].

Comment configurer la couleur de l'affichage ?

Dans le menu EF > DIS, sélectionnez coL.F (pour le débit) ou coL.T (pour la température). Choisissez une couleur (rouge, vert, blanc) ou un changement de couleur selon des limites (r1ou, G1ou, etc.).

MODE D'EMPLOI SV5610 IFM

1 Remarques préliminaires 3

1.1 Symboles utilisés 3
1.2 Avertissements 3

2 Consignes de sécurité. 4

2.1 Cybersecurite 4

3 Usage prévu 5

3.1 Applications 5

4 Fonction 6

4.1 Options pour la sortie OUT1 6
4.2 Options pour la sortie OUT2 6
4.3 IO-Link 6

5 Montage 7

5.1 Perturbations. 7
5.2 Position de montage deconseillée 8

6 Raccordement electrique 9
7 Elements de service et d'indication 10
8 Menu. 11

8.1 Menu principal et sous-menus 11

9 Mise en service. 16
10 Paramétrage 17

10.1 Paramétrage au moyen des boutons de l'appareil 17
10.1.1 Verrouillage / déverrouillage 17
10.2 Paramétrage via IO-Link 18
10.3 Configuration de sortie 18

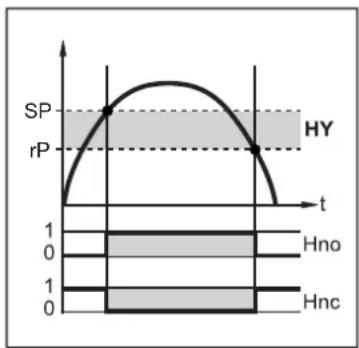

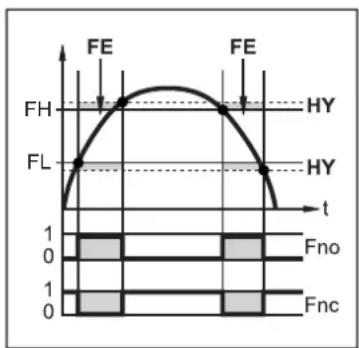

10.3.1 Sortie de commutation 18

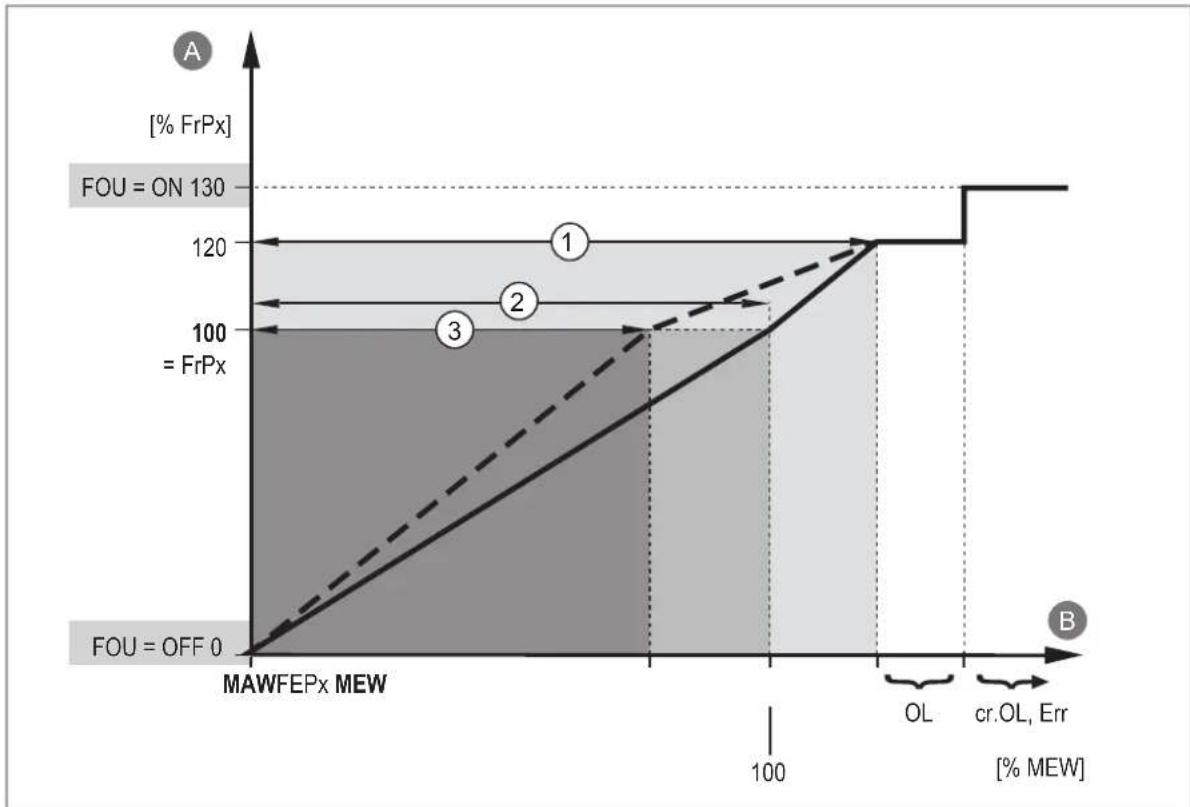

10.3.2 Signal frquence 20

10.4 Reglagesutilisateur. 21

10.4.1 Temporisation de commutation 22
10.4.2 Unité de mesure standard 22
10.4.3 Polarité de sortie des sorties de commutation 22
10.4.4 Amortissement 22
10.4.5 Comportement des sorties en cas de défaut 22
10.4.6Valeur process pour OUT2 23

10.5 Reglages de I'afficheur 23

10.5.1 Agencement de I'affichage 23
10.5.2 Fréquence de rafraîchissement de l'affichage 23
10.5.3 Rotation de I'afficheur 23
10.5.4 Luminosité de l'afficheur: 23

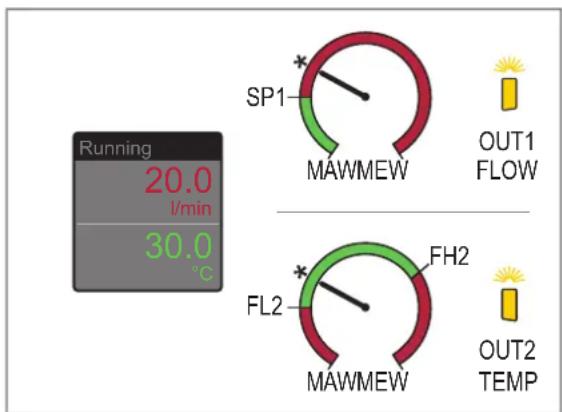

10.5.5 Réglage des couleurs de l'affichage 24

10.6 Diagnostic 25

10.6.1 Mémoire 25
10.7 Remetre I'appareil a zero 26

11 Correction de defaults 27

11.1 Messages d'ajretissement 27
11.2 Messages d'erreur 27

12 Réglage usine. 28

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les averissements mettent en garde contre d'eventuels dommages corporels et matériels. Cela permet une utilisation sure du produit. Les averissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'advertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés
Des blessures legères à modérées sont possibles si l'advertisement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels
Des dommages matériels sont possibles si l'advertisement n'est pas respecté.

2 Consignes de sécurité

L'appareil décrit ici est un composant à intégrer dans un système.

• L'installateur du système est responsable de la sécurité du système.

• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit containir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
  Utiliser le produit uniquement pour les applications pour lesquelles il a ete prevu (→ Usage prevu).
• Utiliser le produit uniquement pour lesFluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectuels par du personnel qualifié et autorisé par le responsable de l'installation.
  Assurer une protection efficace des apparéils et des câbles contre l'endommagement.
• Stocker le produit dans son emballage d'origine.

2.1 Cybersécurité

Installation

L'appareil est concu pour fonctionner dans un environnement sur selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommendations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Usage prévu

L'appareil surveille des liquides.

L'appareil détecte les paramètres processuels : débit volumique (débit/temps) et température du fluide.

3.1 Applications

Eau
Eau non conductrice
Eau de refroidissement

Directive relative aux équipements sous pression (DESP) :

Les apparèils correspondant à la directive relative aux équipements sous pression, ont été consus pour des gaz stables du groupe de fluides 2 et sont fabriqués selon les règles de l'art. Utilisation de fluides du groupe de fluides 1 sur demande.

4 Fonction

L'appareil détecte le début selon le principe de mesure calorimétrique.
- De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
L'appareil affiche les valeurs process actuelles.
- L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
L'appareil génére deux signaux de sortie selon le paramétrage.

4.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
• Signal fréquence débit
  IO-Link

4.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
• Signal de commutation température
• Signal fréquence débit
• Signal fréquence température

4.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations generales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) with tous les paramétres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramétres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD - Input Output Device Description) pour une configuration facile
  Raccordementelectrique standardisé
• maintenance à distance

5 Montage

ATTENTION

Avec des températures de fluide de plus de 50°C (122°F), certaines parties du boîtier peuvent s'échauffer à plus de 65°C (149°F).

Risque de brûlures.
Protégé le boitier contre le contact avec des matières inflammables et contre le contact non intentionnel.

S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endetroit du montage.

Insérer l'appareil dans la tuyauterie selon le sens du début (voir flèche sur l'appareil) :

Couple de serrage recommende : 30 Nm.

Eviter les depots, les accumulations de gaz et d'air dans le tuyau.
Monter l'appareil de façon que le tube de mesure soit toujours complètement rempli.
Montage devant ou dans un tuyau montant.
Pour le montage direct, fixer l'appareil sur le fond du boitant a laide de 4 vis à tete bombée M4 DIN 7985. Profondeur de vissage max. dans le boitant: 5,5 mm.
Monter l'appareil de façon que le tube ne soit pas soumis à des forces mécaniques. Si nécessaire, utiliser une équerre de fixation.

Informations sur les accessoires disponibles sur www.ifm.com

5.1 Perturbations

Des éléments présents dans le tube, des coudes, des vannes, des réductions de diamètre et d'autres chosessemblablesaffectent le fonctionnement de l'appareil.

Respecter des distances entre le capteur et les perturbations.

Fig. 1: Longueur droite d'entree (1) et longueur droite de sortie (2), sens dudebit (flche)

Perturbation Longueur croite d'entrée (1) Longueur croite de sortie (2)
Courbure désavantageuse ≥ 5 x DN ≥ 1 x DN

Tab. 1: Distances pour les longueurs d'entrée et de sortie; DN = diamètre nominal du tuyau, R = rayon

Perturbation Longueur droit d'entrée (1) Longue	jeur d'etre de sortie (2)
Courbure ideale	≥ 0,5 x DN
Courbures multiples (2 x 90°) ≥ 15 x DN
Réduction du diamètre intérieur du tuyau ≥ 15 x DN	N ≥ 15 x DN
Vanne ou pompe ≥ 25 x DN

5.2 Position de montage déconseillée

• Directement avant un tuyau descendant.
• Dans un tuyau descendant.
• Directement avant l'évacuation du tuyau.
• Directement avant une vanne.
• Sur le côté d'aspiration d'une pompe.
• Dans le point le plus haut du système de tuyaux.

6 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

Mettre I'installation hors tension.
Raccorder l'appareil comme suit :

Fig. 2: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) · Signal de commutation pour le débit · Signal fréquence débit · IO-Link
2 (OUT2/InD) · Signal de commutation pour le débit · Signal de commutation température · Signal fréquence débit · Signal fréquence température

Experiments de circuits :

Fig. 3: Reglage de la polarité des sorties via le paramètre [P-n]

1:2x commutation positive
2:2x commutation négative

7 Eléments de service et d'indication

Fig. 4: Éléments de service et d'indication

1:LED d'etat de commutation pour OUT1
2:LED d'etat de commutation pour OUT2
3: Afficheur TFT
4: Boutons de seLECTION des affichages et pour le paramétrage

Permutation entre les affichages :

Les boutons de l'appareil permettent de basculer entre deux affichages de valeurs process pondant le fonctionnement :

Appuyer sur le bouton [▲] ou [▼] jusqu'à ce que l'affichage souhaïte apparaissé.
L'écran passé d'un affichage à l'autre.
Aprese 30 secondes, l'appareil returne a I'affichage standard.

Fig. 5: Affichage de la valeur process : affichage standard tel que regle sous [diS.L] et [uni] ou autre affichage.

Lecture du réglage des paramètres :

Appuyer brièvement sur [•].
Appuyer sur [] pour sélectionner le paramètre.
Appuyer brievement sur [●].
La valeur reglee actuellement, des expications et les plages de reglage possibles sont affichees pendant 30 s. Ensuite, l'appareil returne a I'affichage de la valeur process.

8 Menu

Les figures de menu indiquent les paramètres pouvant être régés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

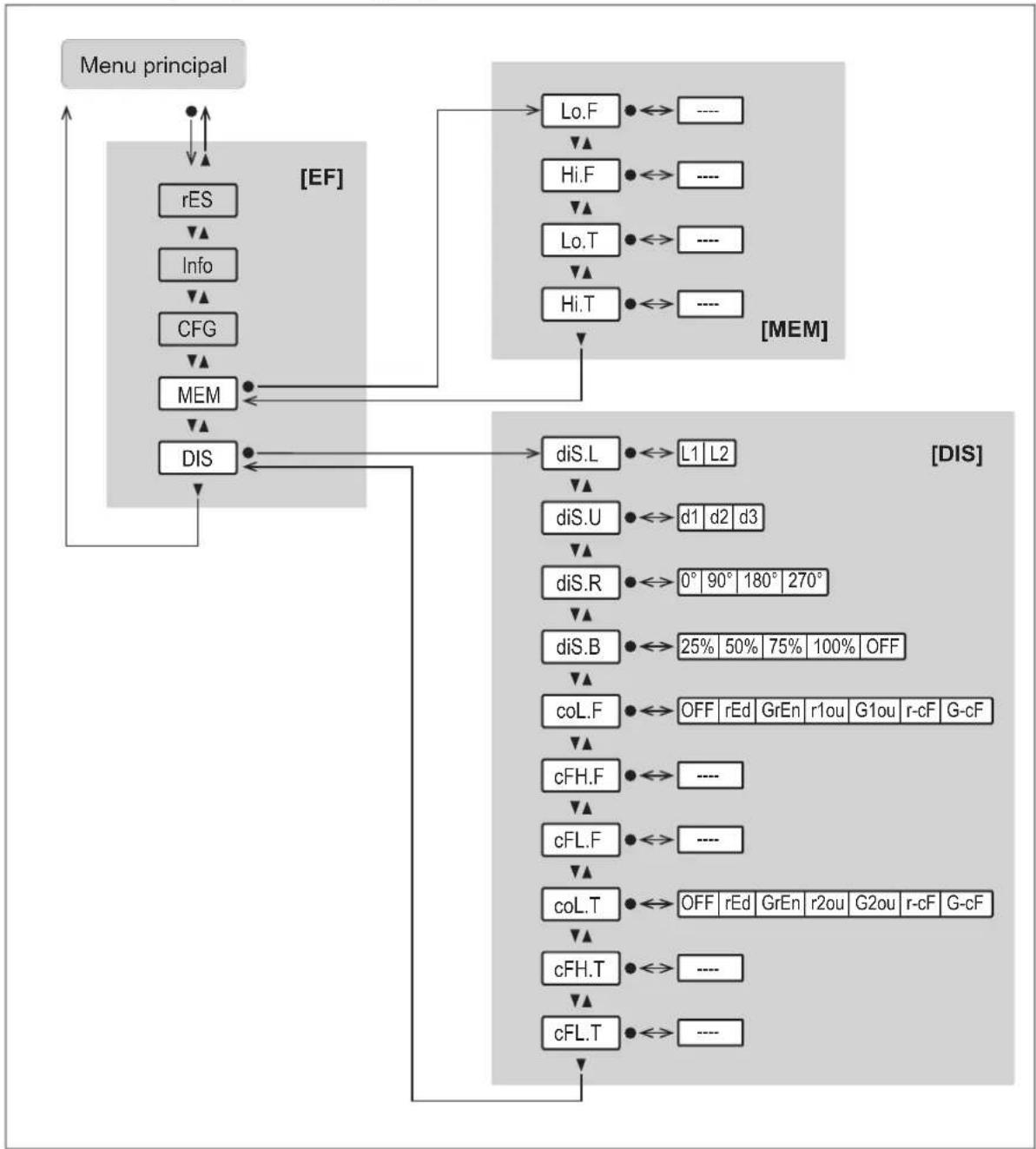

Fig.6:Apercu du menu

8.1 Menu principal et sous-menus

Les paramètres affichés changent si le réglage usine est modifié. Les écrons de menu ci-après représentent le maximum des paramètres disponibles.

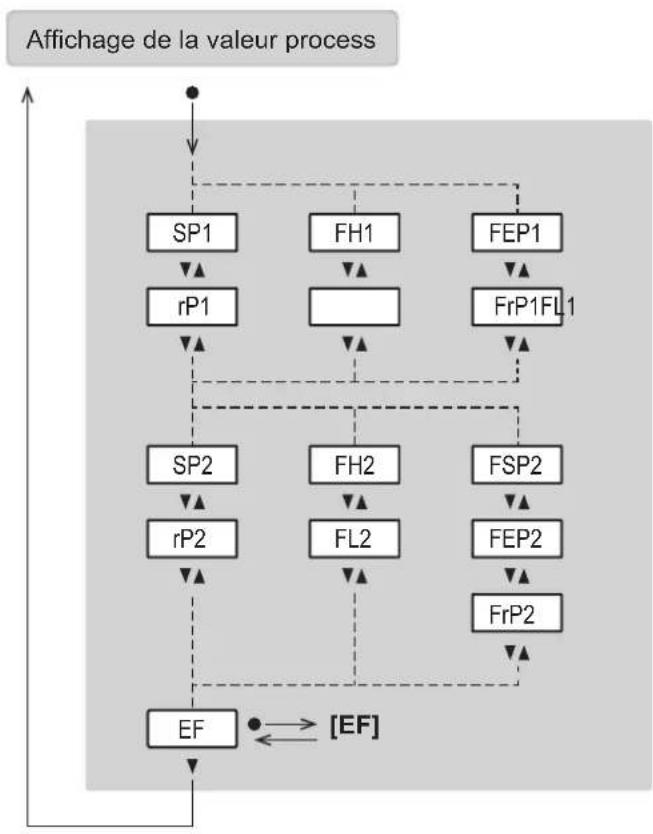

Menu principal :

Paramètre Explication
SPx Seuil de commutation	pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement	pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure	pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure	pour le signal de commutation OUTx avec fonction fenêtre
FSP2 Point de départ fréquence	ence pour OUT2 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEPx Point final fréquence	pour OUTx = valeur mesurée maximum à partir de laquelle le signal fréquence régle sous FrPx est fourni.
FrPx Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEPx) est atteinte.

Menu Fonctions étendues [EF] et Réglages de base [CFG]:

Paramètre Explication
rES Remise aux régles usine
Info Affichage des informations sur l'appareil
CFG Passage au sous-meu	nu CFG (réglages de base)
MEM Passage au sous-meu	nu MEM (mémoire)
DIS Passage au sous-men	nu DIS (paramètres d'affichage)
oux Configuration pour la sortie OUTx (par exemple, sortie de commutation avec fonction hystérésis)
dSx Temporisation de comutation	mutation de la sortie OUTx en secondes
drx Temporisation au déclechement de la sortie OUTx en secondes
uni Unité de mesure standard pour le débit
P-n Polarité de sortie des sorties de commutation
dAP Constante d'amortissement	ment en secondes (63 % temps de montée τ).
FOUx Comportement de la sortie OUTx en cas de début
SEL2 Valeur process pour la sortie OUT2

Menu Mémoire [MEM] et Afficheur [DIS]:

Paramètre Explication
Lo.F Valeur du débit minimale mesurée
Hi.F Valeur du débit maximale mesurée
Lo.T Valeur de température minimale mesurée
Hi.T Valeur de température maximale mesurée
diS.L Agencement de l'affichage
diS.U Fréquence de rafraîchissement de l'affichage
diS.R Orientation de l'afficheur
diS.B Luminosité de l'affichage
col.F couleur des caractères pour le débit
cFH.F Valeur limite supérieure pour le changement de couleur (débit).
cFL.F Valeur limite inférieure	re pour le changement de couleur (débit).
col.T Couleur des caractères	pour la température
cFH.T Valeur limite supérieure	ure pour le changement de couleur (température).
cFL.T Valeur limite inférieure	re pour le changement de couleur (température).

9 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passse au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génére des signaux de sortie selon les paramètres régés.

Pendant le retard de disponibilité, les sorties se trouvent dans l'etat suivant, conformément au paramétrage :

• ACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc).
• INACTIVE pour la sortie fréquence (FRQ)

10 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être régés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

10.1 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50°C (122°F), certaines parties du boftier peuvent s'échauffer à plus de 65°C (149°F).

Risque de brûlures
Ne pas toucher l'appareil avec les mains.
Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal [●]
Passage à un sous-menu Naviguer avec [▼] jusqu'àu	sous-menue (par ex. EF), puis [●]
Sélection du paramètre souhaité [▲] ou [▼]
Passage au mode de réglage [●]
Changement de la valeur de paramètre [▲] ou [▼] > 1 s
Validation du paramètre régle [●]
Quitter le réglage de paramètre sans sauvegarde [▲] + [▼]
Retour au niveau de menu supérieur (répéter plusieurs fois pour revenir à l'affichage des valeurs process)	[▲] + [▼]
Retour à l'affichage des valeurs process > 30 secondes (timeout)

10.1.1 Verrouillage / déverrouillage

L'appareil peut etre verrouille electroniquement afin d'eviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissant être modifiés via les boutons sur l'appareil.

Réglage usine: non verrouille.

10.1.1.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller:

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer simultanément sur [ ] et [ ] pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit écoulée.

L'appareil est verrouillé contre le paramétrage via les boutons de l'appareil. Pendant la tentative de modification de la valeur d'un paramètre, l'icone s'affiche.

Le verrouillage ne peut être levé que via les boutons de l'appareil. La modification du paramétrage peut également être effectué via l'interface IO-Link.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer simultanément sur [ ] et [ ] pendant 10 s jusqu'à ce que la barre de progression dans la ligne de titre soit ecoulée.
Les boutons de l'appareil sont déverrouillés.

10.2 Paramétrage via IO-Link

L'appareil peut par exemple etre parametre de la maniere suivante via l'interface IO-Link :

• Paramétrage via un logiciel de paramétrage approprié, par ex. ifm monoelconfigure
• Paramétrage via un API
• Paramétrage via une application IIoT

Conditions pour le paramétrage via l'interface IO-Link :

√ L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com

Un maitre IO-Link
Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
Raccorder l'appareil à un port libre approprié du maître IO-Link.
Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
L'appareilonne en mode IO-Link.
Modifier le paramétrage dans le logiciel.
Ecrire les réglages de paramètre sur l'appareil.

Aide à l'intégration du système et au paramétrage via IO-Link :

→ Manuel du logiciel de paramétrage (par ex. moneo)
→ Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.

10.3 Configuration de sortie

10.3.1 Sortie de commutation

OUTx change son etat de commutation si les seuils de commutation reglés sont dépassés ou ne sont pas atteints. Fonction hysteresis ou fenetre peut être seLECTIONnée.

SP:Seuil d'enclenchement
rP:Seuil de déclenchement
HY:Hysteresis
Hno : Fonction hysteresis, normalement ouvert (normally open)
Hnc : Fonction hysteresis, normalement fermé (normally closed)
t:Temps

Fig. 7: Fonction hysteresis

Lors du réglage de la fonction hystérisis, le seuil d'enclenchement [SP] et le seuil de déclenchement [rP] sont définis. La valeur du paramètre [rP] doit être inférieure à celle du paramètre [SP]. Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement; l'écart resteinchangé.

FH : Valeur limite supérieure
FL : Valeur limite inférieure
HY:Hysteresis
FE: Fenetre
Fno : Fonction fenetre, normalement ouvert (normally open)
Fnc : Fonction fenetre, normalement fermé (normally closed)
t:Temps

Fig. 8: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure [FH] et la valeur limite inférieure [FL] sont définies. [FH] et [FL] ont une hysteresis fixe de 0,25% de la valeur finale de l'etendue de mesure (MEW). Ceci garantit un état de commutation stable de la sortie en cas de fluctuations tres faibles du debit.

10.3.1.1 Paramétrage au moyen des boutons de l'appareil : Signal de commutation

√ L'unité de mesure standard est SéLECTIONNée : [EF] > [CFG] > [uni]
Seulement pour OUT2: La valeur process est selectionnee : [EF] > [CFG] > [SEL2].
Ouvrir le menu [EF] > [CFG] pour la configuration de la sortie OUTx.

Fonction hysteresis :

Sélectionner [oux] et régler le signal de commutation : [Hno] ou [Hnc].
Ouvrir le [Menu principal].
Selectionner [SPx] et regler la valeur mesurée à laquelle la sortie commute.
Selectionner [rPx] et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenetre :

Sélectionner [oux] et régler le signal de commutation : [Fno] ou [Fnc].
Ouvrir le [Menu principal].
Selectionner [FHx] et régler la valeur limite supérieure de la fenetre.
Sélectionner [FLx] et régler la valeur limite inférieure de la fenêtre.

10.3.2 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

• [FrPx] déterminé à combien de Hz s'éleve le signal fréquence si la valeur mesurée maximale est atteinte.

L'etendue de mesure peut être mise à l'échelle :

• [FSPx] déterminé la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.
• [FEPx] déterminé la valeur mesurée maximale à laquelle le signal de sortie s'éleve à la fréquence définie sous [FrPx].

[FSPx] n'est disponible que pour la mesure de la température. Distance minimum entre [FSPx] et [FEPx] = 20 % de la valeur finale de l'endetue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

Signal fréquence débit :

Fig. 9: Caracteristique de la sortie de fréquence, débit

A: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
B:Débit MEW : Valeur finale de l'etendue de mesure
1: Plage d'affichage FEPx : Point final fréquence
2: Etendue de mesure FrPx : Signal fréquence (Hz) pour la valeur mesurée maximum
3:Etendue de mesure mise à l'échelle OL: Plage d'affichage dépassée

Err: Erreur

cr.OL: Dépassement critique de la plage d'affichage

Signal fréquence température :

Fig. 10: Courbe caractéristique de la sortie de fréquence, température

A: Signal fréquence MAW : Valeur initiale de l'étendue de mesure
B: Température MEW : Valeur finale de l'endetue de mesure
1: Plage d'affichage FSPx : Point de départ fréquence
2:Etendue de mesure FEPx : Point final fréquence
3 : Etendue de mesure mise à l'échelle FrPx : Signal féquence (Hz) pour la valeur mesurée maximum
Err:Erreur cr.OL:Depassageement critique de la plaque d'affichage
OL: Plage d'affichage dépassée cr.UL: Non atteint critique de la plage d'affichage
UL: Plage d'affichage non atteinte

10.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal féquence

√ L'unité de mesure standard est Sélectionnée : [EF] > [CFG] > [uni]
Seulement pour OUT2: La valeur process est selectionnee : [EF] > [CFG] > [SEL2].
Ouvrir le menu [EF] > [CFG] pour la configuration de la sortie OUTx.
Sélectionner [oux] et régler [FRQ].
Ouvrir le [Menu principal].
Sélectionner [FEPx] et régler la valeur mesurée maximale pour laquelle la fréquence régée sous [FrPx] (= 100%) est fournie.
Sélectionner [FrPx] et régler la fréquence pour la valeur mesurée maximale en Hz.
Sélectionner [FSP2] et régler la valeur mesurée minimum pour laquelle 0Hz est fourni.

[FSP2] n'est disponible que pour la mesure de la température sur OUT2.

10.4 Réglages utiliser

Les paramètres décrits ci-dessous sont respectivement régés comme suit :

Ouvrir le menu [EF] > [CFG].

10.4.1 Temporisation de commutation

Pour la sortie de commutation, il est possible de régler une temporisation avec laquelle la sortie commute et est désactivée.

• [dSx]: Temporisation à l'enclementment pour la sortie de commutation OUTx en secondes.
• [drx] : Temporisation au déclenchement pour la sortie de commutation OUTx en secondes.

10.4.2 Unité de mesure standard

Il est possible de selectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

[uni] pour débit: l/min, m ³ / h

10.4.3 Polarité de sortie des sorties de commutation

Le paramètre [P-n] permet de régler la polarité des sorties.

• [PnP] : La sortie de commutation fonctionne en commutation positive.
• [nPn]: La sortie de commutation fonctionne en commutation négative.

10.4.4 Amortissement

La constante d'amortissement régée a pour effet de stabiliser les signaux de sortie. Les changes physiques brusques des valeurs de process sont lissés.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.

La constante d'amortissement s'additionne au temps de reponse du capteur (→ → Données techniques).

Les signaux UL et OL sont définis en considérant la constante d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process pressure.

• [dAP] = temporisation d'amortissement pour le signal de commutation, l'affichage et le signal IO-Link (amortissement 63 %)

10.4.5 Comportement des sorties en cas de défaut

Le paramètre [FOUx] permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie Sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On: la sortie se ferme en cas de défaut.

• OFF : la sortie s'ouvre en cas de défaut.

• OU: la sortie est commutée comme définie par les paramètres, indépendamment du cas de défaut.

• Signal fréquence :

• On: Le signal fréquence passée à 130 % de [FrPx].
  OFF: Le signal fréquence passée à la valeur 0 Hz.

• OU: Le signal fréquence continue de correspondre à la valeur mesurée.

10.4.6 Valeur process pour OUT2

Le paramètre [SEL2] permet de selectionner qu'elle valeur process est fournie via la sortie OUT2.

Pour la sortie OUT1, aucune selection n'est possible. OUT1 sert uniquement à surveiller le débit.

Valeurs selectionnables :

·[FLOW]：débit
- [TEMP]: Température
Selectionner la valeur process avant de configurer d'autres paramètres pour OUT2.

10.5 Réglages de l'afficheur

La presentation sur l'afficheur peut etre adaptee a I'aide de differents parametes. Les parametes décrits ci-dessous sont respectivement regles comme suit :

Ouvrir le menu [EF] > [DIS].

10.5.1 Agencement de l'affichage

La couleur des caractères de l'affichage peut être régée via le paramètre coL.x :

Valeurs selectionnables :

L1: valeur process actuelle pour le débit
L2: valeur process actuelle pour le début et la température

10.5.2 Fréquence de rafraîchissement de l'affichage

Le paramètre [diS.U] permet de régler la fréquence de rafraîchissement de l'affichage.

Valeurs selectionnables :

d1: rapide
d2: moyenne
d3:lente

10.5.3 Rotation de l'afficheur

Le paramètre [diS.R] permet de basculer le texte sur l'afficheur dans le sens horaire pour uneudaillerie lisibilité.

Valeurs sélectionnables :

• 0° (non tourné)
  ·90°
  180°
  ·270°

10.5.4 Luminosité de l'afficheur :

La luminosité de l'afficheur peut être régée via le paramètre [diS.B].

Valeurs selectionnables :

25%
-50%

-75%
100%
- OFF: mode d'économie d'énergie. En mode de fonctionnement, l'affichage est désactivé. Activation de l'affichage en appuyant sur n'importe quel bouton. Àpres 30 s d'inactivité, l'afficheur est à nouveau désactivié.

En cas de messages d'advertisement ou d'erreur et pour la localisation optique, l'afficheur s'active à nouveau, même lorsque le réglage [OFF] est activé.

10.5.5 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être régée via le paramètre [coL.x]:

• [coL.F]: couleur des caractères pour le débit
• [coL.T]: couleur des caractères pour la température

Via les réglages des paramètres suivants, la couleur peut être définie individuellement pour chaque valeur process.

Sélection de couleur permanente
Fig. 11: Exemple : [coL.F] = [GrEn]; [coL.T] = [OFF]

La couleur des caractères est définie en permanence :

[coL.F] = [coL T] =	Couleur des ca-ractères
[rEd] Rouge
[GrEn] Vert
[OFF] Blanc

Changement de couleur en fonction de des valeurs limites de la sortie de commutation
Fig. 12: Exemple : [coL.F] = [r1ou] ; [coL.T] = [G2ou]

Si la valeur mesurée* est supérieure au seuil de commutation [SPx] ou se situe dans les limites [FLx]...[FHx], le suivant s'applique en fonction des paramétres sélectionnés :

[coL.F] = [coL.T] =		Couleur des ca- ractères
[r1ou] [r2ou] Rouge
[G1ou] [G2ou] Vert

Réglage des valeurs limites [SPx], [FLx], [FHx]: Sortie de commutation (→ 18).

Changement de couleur en fonction de valeurs limites qui peuvent etre definiies librement

Fig. 13: Exemple: [coL.F] = [r-cF]; [coL.T] = [G-cF]

Si la valeur mesurée* se situe dans les limites [cFL.x]...[cFH.x], le suivant s'applique en fonction des paramétres sélectionnés :

[coL.F] = [coL T] =	Couleur des ca-ractères
[r-cF] Rouge
[G-cF] Vert

Les valeurs limites de la fenetre sont selectionnées librement dans l'etendue de mesure et sont independantes de la fonction de sortie :

• Débit : [cFL.F] = valeur limite inférieure ; [cFH.F] = valeur limite supérieure
• Température: [cFL.T] = valeur limite inférieure; [cFH.T] = valeur limite supérieure

Les paramètres [cFL.x] et [cFH.x] ne sont affichés dans le menu que si le réglage [r-cF] ou [G-cF] a été sélectionné pour [coL.x].

10.6 Diagnostic

10.6.1 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

La valeur actuelle peut etre lue sur I'appareil ou via I'interface IO-Link.

Valeurs selectionnables :

·[Lo.F]：Mémoire valeur minimum pour le début
·[Hi.F]: Mémoire valeur maximum pour le débit
[Lo.T]: Mémoire valeur minimum pour la température
·[Hi.T]: Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire des que l'appareil fonctionne dans des conditions normales pour la première fois.

10.6.1.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

Ouvrir le menu [EF] > [MEM].
Sélectionner [Lo.x] ou [Hi.x] pour afficher la valeur process minimale ou maximale mesurée.

Effacer la mémoire :

Ouvrir le menu [EF] > [MEM].
Sélectionner [Lo.x] ou [Hi.x].
Maintainir appuyé [▲] ou [▼].

[---] est affché.

Appuyer brièvement sur [].

10.7 Remetre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livreaison.

Il est utile que vous noticez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

10.7.1 Paramétrage au moyen des boutons de l'appareil : Remetre l'appareil à zéro

Ouvrir le menu [EF].
Sélectionner [rES].
Maintainir appuyé [▲] ou [▼].

[---] est affché.

Appuyer brièvement sur [●].
L'appareil redémarre.

11 Correction de defaults

L'appareil dispose de possibilités d'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désacté.

Si plusieurs événements de diagnostic se produit simultanément, seul le message de diagnostic de l'évenement ayant la priorité la plus élevé est affché.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface → IO-Link sur documentation.ifm.com.

11.1 Messages d'advertisement

Affichage Problème / ma	che à suivre
ü[Locked via key]	Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.Déverrouiller l'appareil à l'aide des boutons de l'appareil.
ü[Locked via communication]	Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.Terminer le paramétrage via la communication IO-Link.
ü[Locked via system]	Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.
UL Plage d'affichage non a	atteinte. Valeur de température < -20 % MEW.Vérifier l'étendue de mesure.
OL Plage d'affichage dépa	ssée. Valeur de début ou valeur de température > 120 % MEW.Vérifier l'étendue de mesure.
SC1 La LED d' état de com	mutation pour OUT1 clignote : court-circuit OUT1.Controler si un court-circuit ou un courant de surcharge se produit sur la sortie de commutation OUT1.
SC2 La LED d' état de com	mutation pour OUT2 clignote : court-circuit OUT2.Controler si un court-circuit ou un courant de surcharge estprésent sur la sortie de commutation OUT2.
SC Les LED d' état de com	munication pour OUT1 et OUT2 clignotent : court-circuit OUT1 et OUT2.Controler si un court-circuit ou un courant de surcharge se produit sur les sorties de commutation OUT1 et OUT2.

11.2 Messages d'erreur

Affichage Problème / marche à suivre

Affichage désactivé Tension d'alimentation trop BASSE. ► Vérifier la tension d'alimentation. Affichage désactivé. ► Vérifier si le réglage [diS] = OFF et modifier eventuelslement le réglage.

Err Appareil défectueux / mauvais fonctionnement. ► Remplacer l'appareil.

PARA Paramétrage en defors de la plage variable. ► Vérifier le paramétrage.

cr.UL Plage de détention non atteinte. Valeur de température < -30 % MEW. ► Vérifier l'étendue de mesure.

cr.OL Plage de détention dépassée. Valeur de début ou valeur de température > 130 % MEW. ► Vérifier l'étendue de mesure.

12 Réglage usine

Paramètre Réglage usine Régages par l'utilisateur
SP1 (FLOW) 20 %	MEW
rP1 (FLOW) 18,5 %	MEW
FH1 (FLOW) 20 %	MEW
FL1 (FLOW) 18,5 %	MEW
FEP1 (FLOW) 100 %	MEW
FrP1 (FLOW) 100 Hz
SP2 (FLOW/TEMP) 40 % MEW
rP2 (FLOW/TEMP) 38,5 %	MEW
FH2 (FLOW/TEMP) 40 %	MEW
FL2 (FLOW/TEMP) 38,5 %	MEW
FSP2 (TEMP) 0 %	MEW
FEP2 (FLOW/TEMP) P 100 %	MEW
FrP2 (FLOW/TEMP) 100 Hz
ou1 (FLOW) Hno
ou2 (FLOW/TEMP) Hno
FOU1 (FLOW) OFF
FOU2 (FLOW/TEMP) OFF
SEL2 (FLOW/TEMP) FLOW
col.F (FLOW) OFF
col.T (TEMP) OFF
dS1 0 s
dR1 0 s
dS2 0 s
dR2 0 s
uni		l/min (Svx6xx : gpm)
P-n		PnP
dAP		0,6 s
diS.L		L2
diS.U		d2
diS.R		0
diS.B		75 %
cFH.F		MEW
cFL.F		MAW
cFH.T		MEW
cFL.T		MAW

VEM = valeur finale de l'endetue de mesure

MAW = valeur initiale de l'endetue de mesure
