用户手册 SV5610 IFM

操作说明

涡街流量计

SVxxx0

CPA系列型号概览

系列型号	覆盖型号
001VO	SV4200	SV4204	SV4500	SV4504	SV0508	SV0527
	SV5200	SV5204	SV5500	SV5504	SV0518	SV0528
	SV7200	SV7204	SV7500	SV7504	SV0517	SV0529

目录

1 初步说明 5

1.1 使用的符号 5
1.2 警告 5

2 安全说明 6

2.1 网络安全 6

3 指定用途 7

3.1 应用范围 7

4 功能 8

4.1 输出 OUT1 选项..... 8
4.2 输出 OUT2 选择选项 8
4.3 IO-Link 8

5 安装 9

5.1 干扰 9
5.2 不推荐的安装位置 10

6 电气连接....11

7 操作和显示元件.... 12

8 菜单 13

8.1 主菜单和子菜单.... 13

9 设定 18

10 参数设定 19

10.1 通过设备按键参数化 ..... 19
10.1.1 锁定/解锁 19

10.2 通过 IO-Link 参数化 ..... 20

10.3 输出配置 20

10.3.1 开关输出 20
10.3.2 频率信号 22

10.4 用户设定 24

10.4.1 开关延迟 24
10.4.2 标准测量单位..... 24
10.4.3 开关输出的输出极性 24
10.4.4 阻尼 24
10.4.5 输出功能的错误运行状况 24
10.4.6 OUT2 过程值..... 25

10.5 显示设定 25

10.5.1 显示屏布局 25
10.5.2 显示屏更新速率.... 25
10.5.3 显示屏旋转 25
10.5.4 显示屏亮度 26
10.5.5 显示屏颜色设定.... 26

10.6 诊断 27

10.6.1 记忆 27
10.7 设备复位 28

11 故障排除 29

11.1 警告消息 29
11.2 错误信息 29

12 出厂设定 30

1 初步说明

说明、技术资料、认证和其他信息可通过扫描设备/包装上的二维码或访问网站 www.ifm.cn 获取。

1.1 使用的符号

√ 要求
▶ 说明
反应，结果

[...] 按键、按钮或指示标记

→ 交叉引用

重要说明

如不遵守，可能导致故障或干扰

信息

补充说明

1.2 警告

警告可能会发生人身伤害和财产损失。有助于实现安全的产品处理。警告的分级如下：

警告

严重人身伤害警告

▷ 若不注意警告，可能造成致命和严重伤害。

注意

轻度到中度人身伤害警告

▷ 若不注意警告，可能造成轻度到中度伤害。

注意

财产损失警告

▷ 若不注意警告，可能造成财产损失。

2 安全说明

- 所述产品为集成至系统的子组件。

• 系统架构师为系统的安全负责。

• 系统架构师根据运营商和系统用户提供的法规和规范要求来实施风险评估和存档。该存档必须包含针对运营商和用户（如适用，还要包含系统架构师授权的维修人员）的所有必要信息和安全说明。

• 设定产品前请阅读本文档，并在产品整个使用周期内妥善保管本文档。

• 产品必须适合相应的应用和环境条件，且不受任何限制。
• 仅将产品用于指定用途（→指定用途）。
• 仅将产品用于允许的介质。
• 如果未遵照操作说明或技术资料，则可能导致人身伤害和/或财产损失。
• 对于操作员擅自改装产品或错误使用导致的任何后果，制造商概不承担任何责任。
• 必须由机器操作员授权的合格人员执行产品的安装、电气连接、设置、操作及维护工作。
• 防止产品和电缆损坏。
• 将产品保存在原包装中。

2.1 网络安全

安装

该设备适合在符合 IEC 62443-1-1 的安全环境中运行。

该设备为防火墙之后的运行而设计。

▶ 根据 IEC 62443-1-1 对系统进行风险评估。

▶ 采取措施确保人身安全。

操作

▶ 请遵守产品文档中描述的安全功能及其使用建议。

维护

▶ 根据公司的变更管理者流程备份系统配置和系统数据。

报废

▶ 确保敏感信息不会落入未经授权的人士手中。
▶ 请务必将系统设置重置为出厂设定。

3 指定用途

该设备可监控液体介质。

该设备可检测过程值、体积、流量（容积总流量/时间）和介质温度。

3.1 应用范围

· 水
- 非导电水
- 冷却水

压力设备指令 (PED):

该设备符合“压力设备指令”，设计用于第2组流体的稳定气体，根据合理的工程实践制造。根据要求使用流体组1的介质。

4 功能

• 该设备根据量热原理检测流量。
• 该设备还检测介质温度，作为额外的过程值。
• 设备显示当前的过程值。
• 设备可在 SIO（标准输入-输出）或 IO-Link 模式下工作。
• 设备根据参数设定生成两个输出信号。

4.1 输出 OUT1 选项

• 流量开关信号
• 流量频率信号
• IO-Link

4.2 输出 OUT2 选择选项

• 流量开关信号
• 温度开关信号
• 流量频率信号
• 温度频率信号

4.3 IO-Link

IO-Link 是用于将传感器和执行器连接至自动化系统的通信系统。IO-Link 按照 IEC 61131-9 标准进行标准化。

关于 IO-Link 的一般信息位于 io-link.ifm

输入输出设备描述 (IODD) 以及设备的所有参数、过程值和详细描述位于 documentation.ifm.com

IO-Link 提供以下优势：

• 无干扰传输所有数据和过程值
• 运行流程参数化或应用外预设
• 识别系统中连接设备的参数
• 额外参数和诊断功能
• 更换设备时自动备份和恢复参数集（数据存储）
• 记录参数集、过程值和事件
• 用于轻松规划项目的设备描述文件（IODD - 输入输出设备描述）
• 标准化电气连接
• 远程维护

5 安装

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 烫伤风险。

▶ 防止外壳接触易燃物质，并防止意外接触外壳。

▶ 安装时，确保系统不承受任何压力。

▶ 安装时，确保安装位置无介质泄漏。

▶ 根据流向（设备上的箭头）将设备安装于管道内：

推荐拧紧扭矩：30 Nm。

▶ 避免管道系统中产生沉积物、积聚的气体和空气。
▶ 安装设备以确保测量管道始终处于完全注满状态。
▶ 安装于上输管道之前或以内。
▶ 直接安装时，使用4个M4 DIN 7985透镜螺丝将设备固定在外壳底部。最大外壳插入深度：5.5 mm。
▶ 安装设备时应保证管道不受机械力影响。要做到这一点，如需要应使用角形托架。

有关可用附件信息，请访问 www.ifm.com。

5.1 干扰

管道内的结构、弯曲、阀门、缩径接头等会影响设备的功能。

▶ 保持传感器与干扰源的距离。

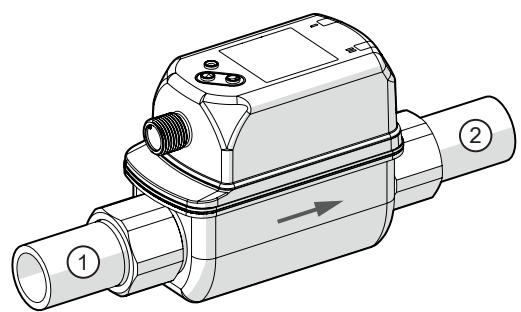

图 1: 入口管道长度 (1) 和出口管道长度 (2)、流向（箭头）

干扰	入口管道长度(1)	出口管道长度(2)
非标准弯管弯度	≥ 5 × DN	≥ 1 × DN
标准弯管弯度	≥ 0.5 × DN
多种弯度(2×90°)	≥15×DN
管道内径减小	≥15×DN	≥15×DN
阀门或泵	≥25×DN

表 1: 分别加装一段入口和出口的管道长度距离；DN = 管道的标称宽度，R = 半径

5.2 不推荐的安装位置

• 下降管道之前。
• 下降管道上。
• 管道流槽的正前方。
• 位于阀门正前方。
• 泵的入口侧。
• 管道系统的\最高点。

6 电气连接

务必由具备资质的电工连接产品。

遵守有关电气设备安装的国内和国际法规。

电压供给应符合 SELV、PELV。

▶ 断开电源。
▶ 按以下方式连接设备：

图 2: 接线图

针脚	指定
1	L+
3	L-
4 (OUT1)	• 流量开关信号• 流量频率信号• IO-Link
2 (OUT2/InD)	• 流量开关信号• 温度开关信号• 流量频率信号• 温度频率信号

电路示例：

图 3: 通过参数 [P-n] 进行输出极性设定

1: 2 x 正极性输出
2: 2 x 负极性输出

7 操作和显示元件

图 4: 操作和显示元件

1: OUT1 开关状态 LED

2: OUT2 开关状态 LED

3: TFT 显示屏

4: 更改显示屏和参数设定的按键

在显示屏屏幕之间切换：

设备按键可用于在运行过程中切换两种过程值显示：

▶ 按 [▲] 或 [▼]，直至显示所需的值。
▷ 显示在不同的视图之间切换。
▷ 30 秒后显示屏将切换至标准显示。

图 5: 过程值显示：[diS. L] 和 [uni] 设定的标准显示。

读取参数设定：

▶ 短按 [●]。
▶ 按下 [▼] 以选择参数。
▶ 短按 [●]。
▷ 当前设定好参数数值、设备在30秒之后显示将恢复至过程值显示。

8 菜单

显示菜单的图表显示可通过按键输入在设备上设定的参数。这些参数和其他功能亦可通过 IO-Link 接口获得。

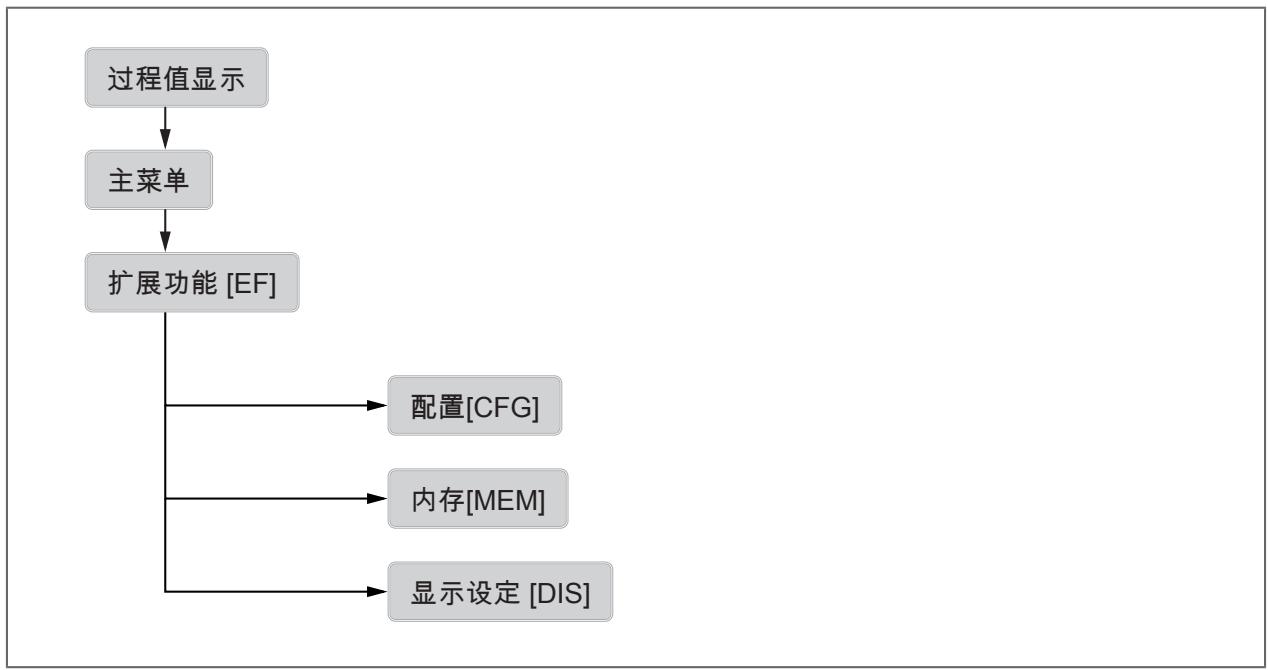

图 6: 菜单概览

8.1 主菜单和子菜单

当出厂设定改变时显示的参数会变化。以下菜单显示屏显示最大可用参数。

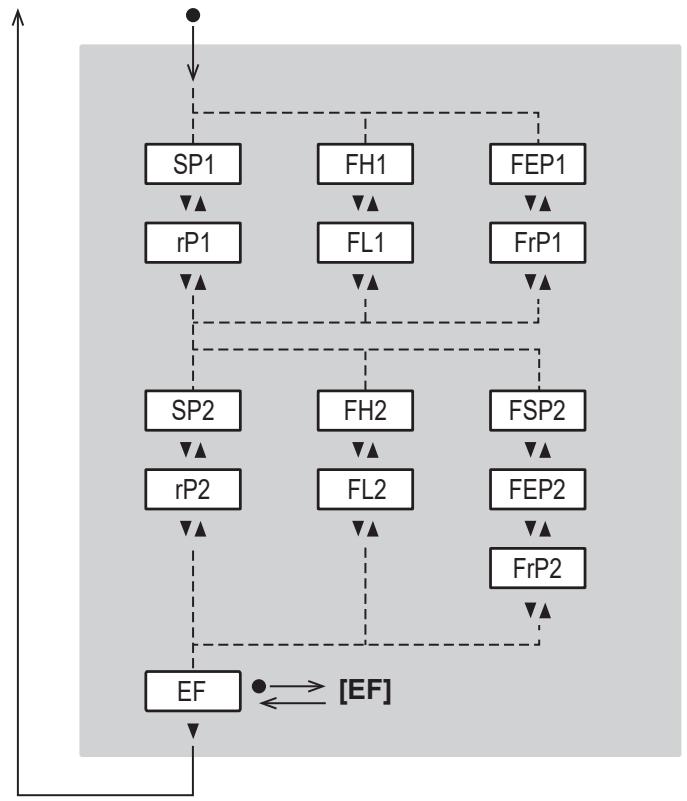

主菜单：

过程值显示

参数	解释
SPx	开关输出 OUTx(包含迟滞功能)的开关点
rPx	开关输出 OUTx(包含迟滞功能)的复位点
FHx	开关信号 OUTx(含窗口功能)的上限
FLx	开关信号 OUTx(含窗口功能)的下限
FSP2	OUT2 频率起点 = 提供频率信号的测量值下限(仅针对温度测量)。
FEPx	OUTx 频率终点 = 输出按照 FrPx 设定的频率信号时的测量值上限。
FrPx	在达到测量值上限(MEW 或 FEPx)时输出的频率信号。

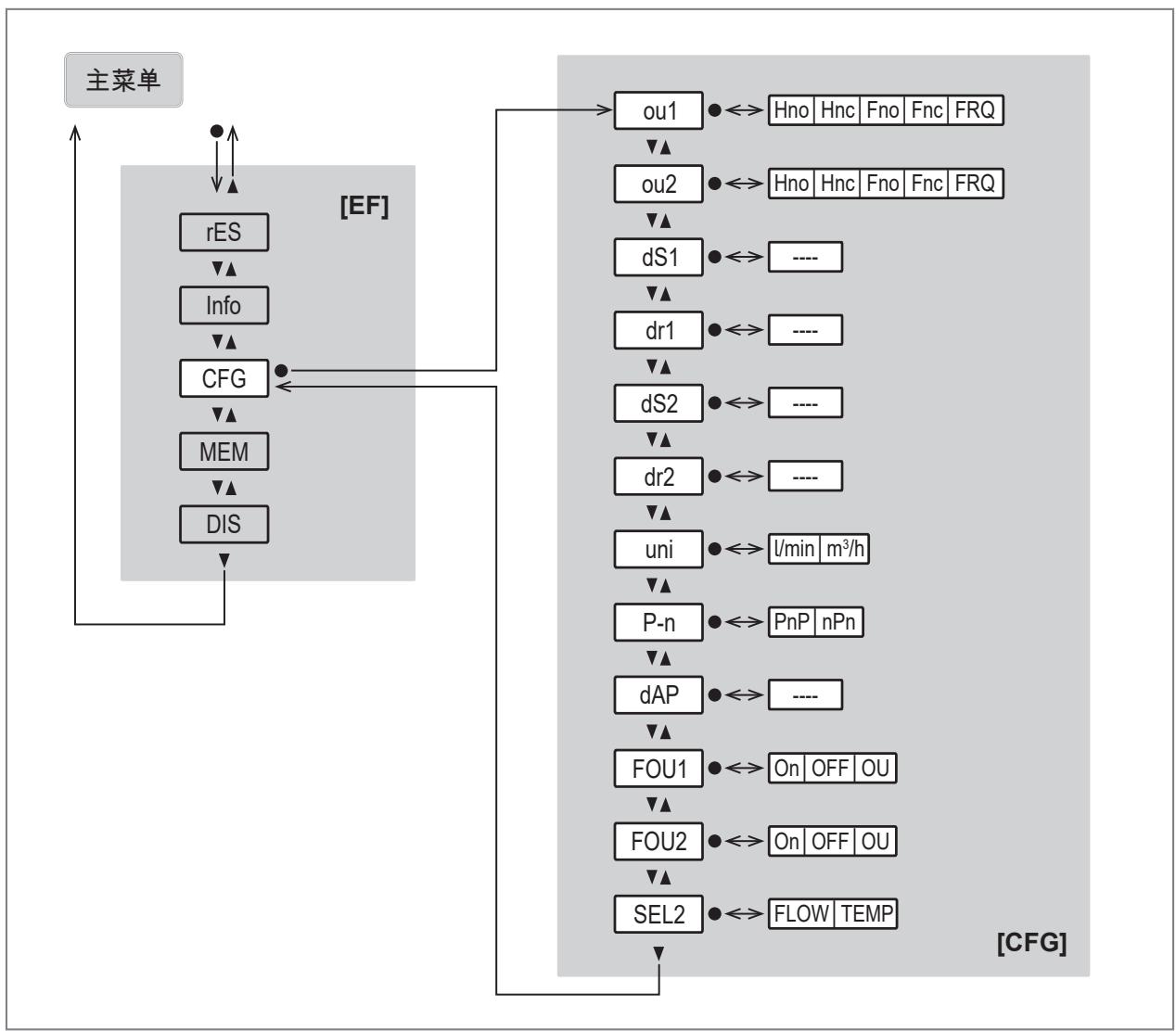

扩展功能 [EF] 和配置 [CFG] 菜单:

参数	解释
rES	恢复出厂设定
信息	显示设备信息
CFG	切换至子菜单 CFG(基本设定)
MEM	切换至MEM(内存)子菜单
DIS	切换至DIS(显示)子菜单。
oux	输出 OUTx(如包含迟滞功能的开关输出)的输出配置
dSx	开关量输出OUTx的开启延迟(秒)
drx	开关量输出OUTx的关闭延迟(秒)
uni	流量的标准测量单位
P-n	开关输出的输出极性
dAP	阻尼常数(以秒为单位,63%上升时间τ)。
FOUx	发生错误时,输出 OUTx 的运行状况
SEL2	输出 OUT2 过程值

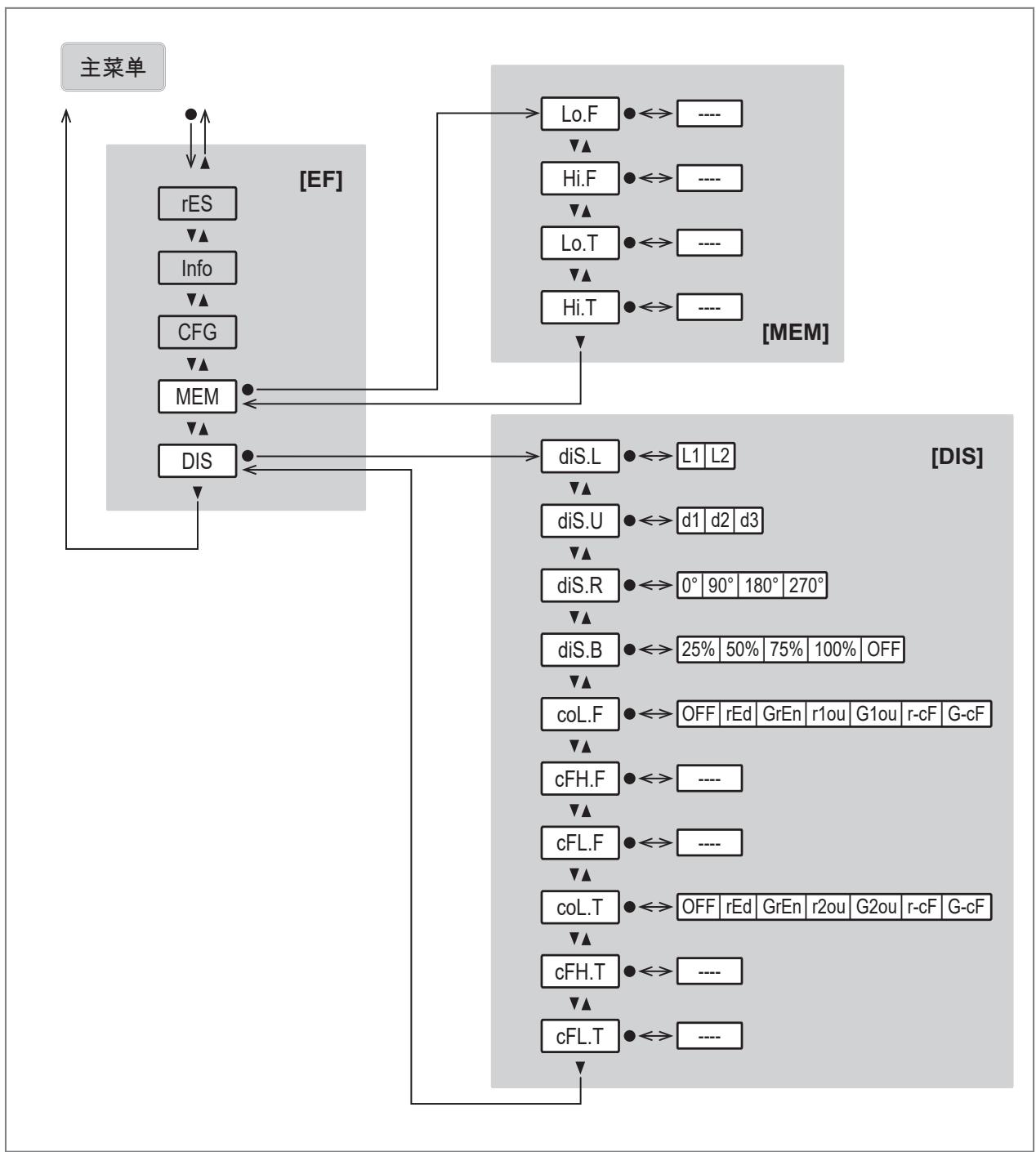

内存 [MEM] 与显示 [DIS] 菜单：

参数	解释
Lo. F	测得的最小流量
Hi. F	测得的最大流量
Lo. T	测得最小温度值
Hi. T	测得最大温度值
diS. L	显示屏布局
diS. U	显示屏的更新速率
diS. R	显示屏方向
diS. B	显示屏亮度
coL. F	流量的字体颜色
cFH. F	颜色更改的上限值(流量)
cFL. F	颜色更改的下限值(流量)
col. T	温度的字体颜色
cFH. T	颜色更改的上限值(温度)
cFL. T	颜色更改的下限值(温度)

9 设定

通电且通电延时过后，产品进入正常运行模式。产品将根据设定参数执行测量和评估功能，并产生输出信号。

在通电延时时间内，根据设定的参数，输出状态如下：

• 常开功能 (Hno/Fno) 开启
• 关闭，有常闭功能 (Hnc/Fnc)
• 关闭，针对频率输出 (FRQ)

10 参数设定

可通过 IO-Link 接口或设备上的操作元件进行参数化。

可在安装之前或运行时设定参数。

如果在运行期间更改参数则会影响设备功能。

▶ 请务必确保您的设备不会出现故障。

设定参数时，设备仍将处于工作模式下。参数设定完成前，会按现有参数继续监测。

根据参数设定，菜单中可用的参数可能会有所变化。

10.1 通过设备按键参数化

注意

如果介质温度高于 50° C (122°F)，外壳部件的温度会增至 65° C (149°F) 以上。

▷ 燃烧风险

▶ 切勿用手触摸设备。
▶ 使用其他物体（例如圆珠笔）在设备上进行设置。

一般参数化流程：

目的	操作
从过程值显示转至主菜单	[●]
转至子菜单	使用 [▼] 导航至子菜单(如 EF),然后使用 [●]
所需参数选择	▲ 或 [▼]
更改至设定模式	[●]
更改参数值	▲ 或 [▼] > 1 s
设定参数的接受	[●]
在不保存的情况下退出参数设定	[▲] + [▼]
返回更高一级菜单(重复几次以到达过程值显示屏)	[▲] + [▼]
返回至过程值显示	>30 秒(超时)

10.1.1 锁定/解锁

可通过电子方式锁定设备，以避免未经授权的设定。

此锁可防止通过设备上的按键更改设置。

出厂设定：未锁定。

10.1.1.1 通过设备按键设定参数: 锁定/解锁

锁定：

▶ 请确保设备处于正常工作模式下。
▶ 同时按下 [▲] 与 [▼] 10 秒钟，直至标题栏上的进度栏达到末尾。
▷ 设备锁定，无法通过设备按键设定参数。当尝试更改参数值时，显示屏中出现符号 ☐。

锁定只能通过设备按键解除。还可通过 IO-Link 接口更改参数设定。

解锁：

▶ 请确保设备处于正常工作模式下。
▶ 同时按下 [▲] 与 [▼] 10 秒钟，直至标题栏上的进度栏达到末尾。
▷ 设备按键锁定已解除。

10.2 通过 IO-Link 参数化

可通过 IO-Link 接口设定设备参数，例如：

• 通过合适的参数设置软件设定参数，如 ifm moneo|configure
• 通过 PLC 参数设置
• 通过 IIoT 应用程序参数设置

通过 IO-Link 接口参数设置的要求:

√ 通过参数设置软件进行参数设定时的输入输出设备描述 (IODD)，请参阅 documentation.ifm.com
√ 通过 PLC 或 IIoT 应用程序进行参数设置设备的 IO-Link 接口描述文件 (PDF)，请参阅 documentation.ifm.com
√ IO-Link 主站
▶ 将 IO-Link 主站连接到参数设置软件、PLC 或 IIoT 应用程序。
▶ 将设备连接到 IO-Link 主站的相应对应的端口。
▶ 将 IO-Link 主站端口设置为 IO-Link 操作模式。
▷ 设备更改至 IO-Link 模式。
▶ 在软件中更改参数设置。
▶ 将参数设置写入设备。

支持通过IO-link进行系统集成和参数设置：

参数设置软件（如 moneo）的→手册

→ 说明和配置文件，位于 ifm.com/cnt/io-link-system-integration。

10.3 输出配置

10.3.1 开关输出

如果 OUTx 高于或低于设定的开关限值，则会改变其开关状态。可选择迟滞或窗口功能。

SP: 设定点

rP: 复位点

HY: 迟滞

Hno: 迟滞功能 NO（常开）

Hnc: 迟滞功能 NC（常闭）

t: 时间

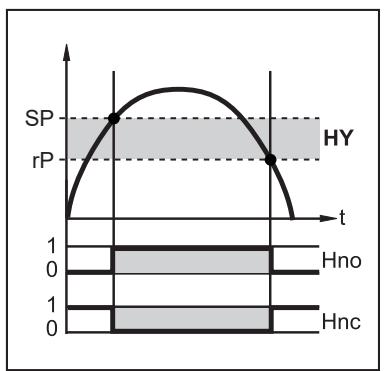

图 7: 迟滞功能

设定迟滞功能时，定义开关点 [SP] 和复位点 [rP]。[rP] 的值必须低于 [SP] 的值。若仅更改开关点，复位点将自动更改；差值保持不变。

FH: 上限值

FL: 下限值

HY: 迟滞

FE: 窗口

Fno: 窗口功能 NO（常开）

Fnc: 窗口功能 NC（常闭）

t: 时间

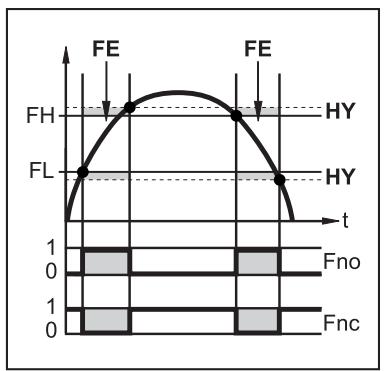

图 8: 窗口功能

设为窗口功能时，将定义上限值 [FH] 和下限值 [FL]。[FH] 和 [FL] 均具有测量范围最终值 (MEW) 0.25% 的迟滞。当流量存在略微变化时，开关状态保持稳定的输出。

10.3.1.1 通过传感器按键设定参数：开关信号

√ 选择标准测量单位：[EF] > [CFG] > [uni]

√ 仅针对 OUT2：选择过程值：[EF] > [CFG] > [SEL2]。

▶ 前往 [EF] > [CFG] 配置输出端 OUTx。

迟滞功能：

▶ 选择 [oux] 并设定开关功能：[Hno] 或 [Hnc]。
▶ 调用[主菜单]。
▶ 选择 [SPx] 并设定输出端开启时的测量值。
▶ 选择 [rPx] 并设定输出端关闭时的测量值。

窗口功能：

▶ 选择 [oux] 并设定开关功能：[Fno] 或 [Fnc]。
▶ 调用[主菜单]。
▶ 选择 [FHx]，并设定窗口的上限值。
▶ 选择 [FLx]，并设定窗口的下限值。

10.3.2 频率信号

本装置可提供与过程值成比例的频率信号。

频率信号可调整：

- [FrPx] 定义在达到测量值上限时提供的频率信号（以 Hz 为单位）。

测量范围可调整：

- [FSPx] 定义提供频率信号的测量值下限。

- [FEPx]定义输出信号根据[FrPx]设定频率时的测量值上限。

[FSPx] 仅适用于温度测量。[FSPx] 和 [FEPx] 之间的最小差值 = 测量范围最终值的 20%。

如果测量值超出测量范围或发生内部错误时，将提供下图所示的频率信号。

测量值不在显示范围内或出现故障时，显示消息（UL、OL、Err）。

流量频率信号：

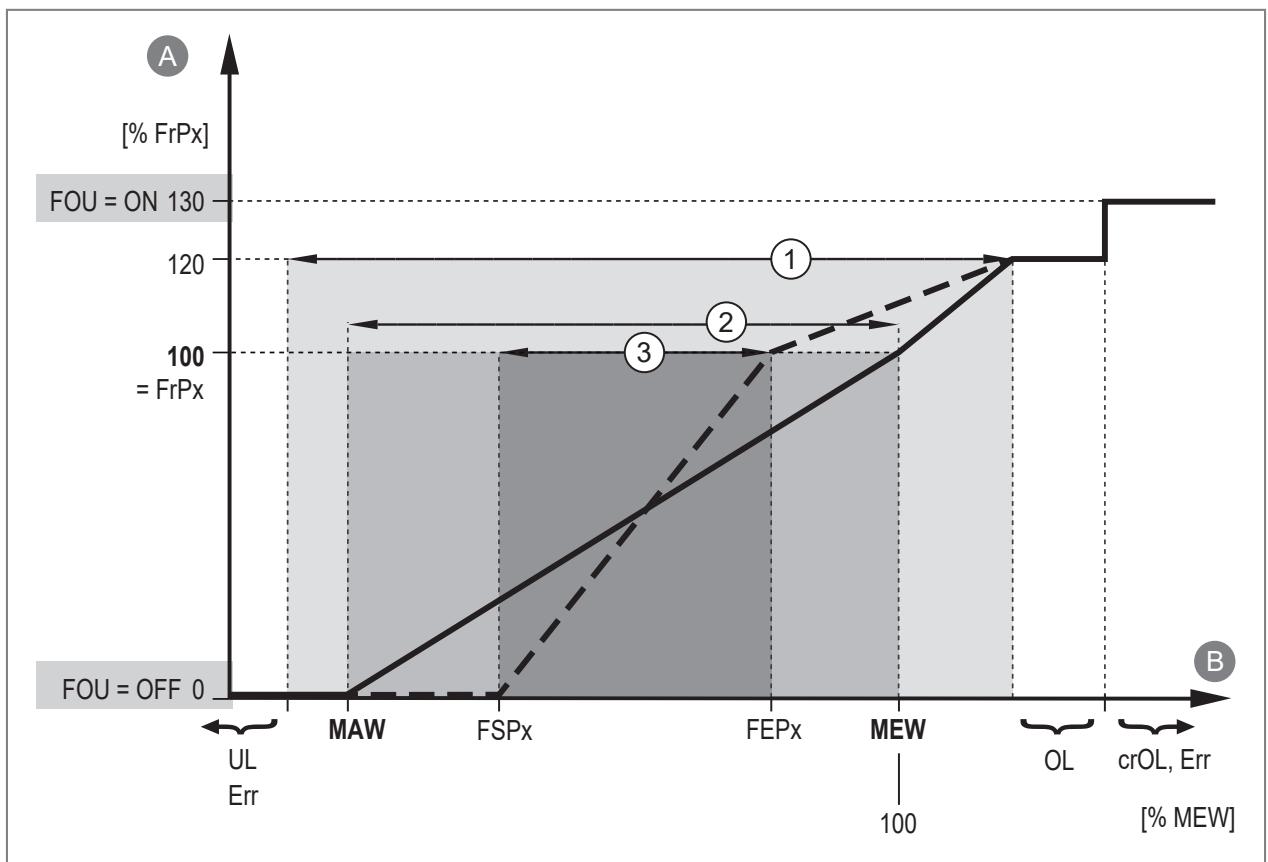

图 9: 频率输出特性，流量

A:	频率信号	MAW:	测量范围的初始值
B:	流量	MEW:	测量范围的最终值
1:	显示范围	FEPx:	频率输出终点
2:	测量范围	FrPx:	上限测量值频率信号 (Hz)
3:	标定测量范围	OL:	高于显示范围
Err:	错误	cr. OL:	严重高于显示范围

温度频率信号：

图 10: 频率输出特性，温度

A:	频率信号	MAW:	测量范围的初始值
B:	温度	MEW:	测量范围的最终值
1:	显示范围	FSPx:	频率输出起点
2:	测量范围	FEPx:	频率输出终点
3:	标定测量范围	FrPx:	上限测量值频率信号 (Hz)
Err:	错误	cr. OL:	严重高于显示范围
OL:	高于显示范围	cr. UL:	严重低于显示范围
UL:	低于显示范围

10.3.2.1 通过设备按键设定参数: 频率信号

√ 选择标准测量单位：[EF] > [CFG] > [uni]
√ 仅针对 OUT2：选择过程值：[EF] > [CFG] > [SEL2]。
▶ 前往 [EF] > [CFG] 配置输出端 OUTx。
▶ 选择 [oux] 并设定 [FRQ]。
▶ 调用[主菜单]。
▶ 选择 [FEPx]，并设定输出按照 [FrPx] (= 100 %) 设定的频率时的上限值。
▶ 选择 [FrPx] 并设定测量上限值的频率（以 Hz 为单位）。
▶ 选择 [FSP2] 并设定提供 0 Hz 的测量值下限。

[FSP2] 仅适用于 OUT2 的温度测量。

10.4 用户设定

以下参数设定如下：

▶ 调用菜单 [EF] > [CFG]。

10.4.1 开关延迟

开关输出可设为有延时时间的开关和复位。

• [dSx]: 开关输出 OUTx 的开启延迟（以 s 为单位）。
• [drx]: 开关输出 OUTx 的关闭延迟（以 s 为单位）。

10.4.2 标准测量单位

测量单位可选，过程值根据默认情况在显示屏中显示。所有进一步参数设定均基于此单位。

- 流量单位 [uni]: l/min m³/h

10.4.3 开关输出的输出极性

通过参数 [P-n] 进行输出极性设定。

• [PnP]: 开关输出为正极性输出。
• [nPn]: 开关输出为负极性输出。

10.4.4 阻尼

设定的阻尼常数稳定输出信号。物理过程值的突然变化会平滑化。

这涉及到输出、显示和过程值传输（通过 IO-Link 接口）。

阻尼常数增加到传感器的响应时间中（→ 技术资料）。

UL 和 OL 根据阻尼时间定义。

测量值阻尼仅对过程值压力有影响。

- [dAP] = 开关信号、显示及 IO-Link 信号的阻尼时间（63% 上升时间）

10.4.5 输出功能的错误运行状况

故障时 OUTx 输出反应可通过参数 [FOUx] 设定。根据选择的输出功能，在故障时提供以下信号：

- 开关信号：

• 开启：发生故障时输出开启。
• 关闭：发生故障时输出关闭。
• OU：按参数定义，无论是否发生故障均开启输出。

- 频率信号：

• 开启：频率信号达到 [FrPx] 的 130%。
• 关闭：频率信号达到 0 Hz。

- OU：频率信号仍然对应测量值。

10.4.6 OUT2 过程值

可以使用参数 [SEL2] 选择通过 OUT2 输出的过程值相关 OUT2 输出的过程值可以通过 来设定。

OUT1 输出无法选择。OUT1 仅用于监控流量。

可选值:

• ▶ 先选择过程值，而后配置 OUT2 的其他参数。

10.5 显示设定

显示屏中的显示可通过各种参数调整。以下描述的参数设定如下：

▶ 调用菜单 [EF] > [DIS]。

10.5.1 显示屏布局

可通过 [diS. L] 参数设定标准显示屏。

可选值:

• L1：当前流量的过程值
  • L2: 当前流量和温度的过程值

10.5.2 显示屏更新速率

可通过 [diS. U] 参数设定显示屏的刷新速率。

可选值:

• d1: 快速
• d2: 中速
• d3: 慢速

10.5.3 显示屏旋转

使用 [diS. R] 参数顺时针旋转显示屏上的文字，以提高可读性。

可选值:

• 0° (不旋转)
  • 90°
  • 180°
• 270°

10.5.4 显示屏亮度

可通过 [diS. B] 参数设定显示屏亮度。

可选值:

• 25%
- 50%
- 75%
• 100%
- 关闭：节能模式。在工作模式下显示屏关闭。

按任意键可启用显示屏。未操作 30 秒后，显示屏再次关闭。

如果出现警告或错误消息，光学定位时，即使设为 [OFF]，显示屏也会恢复正常。

10.5.5 显示屏颜色设定

可通过参数 [coL.x] 设定显示屏的字体颜色。

• [c0L. F]: 流量的字体颜色
• [col. T]: 温度的字体颜色

可以使用以下参数设定为每个过程值单独定义颜色。

永久颜色选择

图 11: 示例: [coL. F] = [GrEn]; [coL. T] = [OFF]

颜色变化取决于开关输出的限值

图 12: 示例：[coL. F] = [r1ou]; [coL. T] = [G2ou]

字体颜色永久设置为一种颜色：

[coL. F] =	[coL. T] =	字体颜色
[rEd]		红色
[GrEn]		绿色
[OFF]		白色

如果测量值*高于开关点 [SPx] 或在 [FLx]... [FHx] 的限值范围内，则根据参数选择，以下内容适用：

[coL. F] =	[coL. T] =	字体颜色
[r1ou]	[r2ou]	红色
[G1ou]	[G2ou]	绿色

设定限值 [SPx]、[FLx]、[FHx]：开关输出 ( → ☐ 20)。

颜色变化取决于自由定义的限值

图 13: 示例：[coL. F] = [r-cF]; [coL. T] = [G-cF]

如果测量值*在 [cFL.x]... [cFH.x] 的限值范围内，则根据参数选择，以下内容适用：

[coL. F] =	[coL. T] =	字体颜色
[r-cF]		红色
[G-cF]		绿色

窗口范围的限值可在测量范围内自由设定，与输出功能无关：

• 流量: [cFL.F] = 下限值; [cFH.F] = 上限值
• 温度：[cFL. T] = 下限值；[cFH. T] = 上限值

[cFL.x] 和 [cFH.x] 参数仅在针对 [coL.x] 选择 [r-cF] 或 [G-cF] 设定后显示在菜单中。

10.6 诊断

10.6.1 记忆

设备存储测量过程值最大值和最小值。

可以从设备显示屏或者通过 IO-Link 接口读取当前值。

可选值:

• [Lo. F]: 容积流量记忆的最小值
• [Hi. F]: 容积流量记忆的最大值
• [Lo. T]: 温度记忆的最小值
• [Hi. T]: 温度记忆的最大值

建议在正常操作条件下，首次运行产品时，立即删除记忆。

10.6.1.1 通过设备按键参数化：记忆

显示记忆：

▶ 前往 [EF] > [MEM] 菜单。
▶ 选择 [Lo.x] 或 [Hi.x] 显示测量的最高或最低过程值。

清除记忆：

▶ 前往 [EF] > [MEM] 菜单。
▶ 选择 [Lo.x] 或 [Hi.x]。

▶ 按住 [▲] 或 [▼]。
▷ 将显示 [----]。
▶ 短按 [●]。

10.7 设备复位

设备可复位为出厂设定。

建议您在执行复位前，记录您自己在出厂设定章节中的设定。

10.7.1 通过设备按键参数化：设备复位

▶ 选择 [EF] 菜单。
▶ 选择 [rES]。
▶ 按住 [▲] 或 [▼]。

▷ 将显示 [----]。

▶ 短按 [●]。
▷ 设备将执行重启。

11 故障排除

该装置提供自我诊断选项。可在运行时自动进行自我监测。

即使已关闭显示屏，也会显示警告和错误。

如果多个诊断事件同时发生，仅显示最高优先级事件的诊断消息。

附加诊断功能可通过 IO-Link 实现 → IO-Link 接口描述见 documentation.ifm.com。

11.1 警告消息

指示	问题/补救措施
[通过按键锁定]	设备的设定按键已锁定,拒绝更改参数。▶ 使用设备按键解锁设备。
[通过设定软件锁定]	当设备的按键暂时被锁定,可通过 IO-Link 通信进行参数设定。▶ 完成通过 IO-Link 通信进行参数设定。
[通过设定软件锁定]	利用参数设定软件锁定设定按键,拒绝更改参数。▶ 利用参数设定软件,通过 IO-Link 接口解锁设备。
UL	低于显示范围。温度值 < -20 % MEW。▶ 检查测量范围。
OL	高于显示范围。流量或温度值 >120 % MEW。▶ 检查测量范围。
SC1	OUT1 的开关状态 LED 闪烁:OUT1 短路。▶ OU1开关输出短路保护或过载保护;
SC2	OUT2 的开关状态 LED 闪烁:OUT2 短路。▶ OUT2开关输出短路保护或过载保护;
SC	OUT1 和 OUT2 的开关状态 LED 闪烁:OUT1 和 OUT2 短路。▶ 检查 OUT1 和 OUT2 开关输出是否存在短路或过量电流。

11.2 错误信息

指示	问题/补救措施
显示屏关闭	电源电压过低。▶检查电源电压。显示屏关闭。▶检查是否设定 [diS] = 关闭,必要时更改设定。
Err	设备故障 / 失灵。▶更换设备。
PARA	参数设定超出有效范围。▶检查参数设定。
cr. UL	严重低于检测范围。温度值 < -30 % MEW。▶检查测量范围。
cr. OL	严重高于测量范围。流量或温度值 >130 % MEW。▶检查测量范围。

12 出厂设定

参数		出厂设定	用户设定
SP1	(FLOW)	20 % MEW
rP1	(FLOW)	18.5 % MEW
FH1	(FLOW)	20 % MEW
FL1	(FLOW)	18.5 % MEW
FEP1	(FLOW)	100 % MEW
FrP1	(FLOW)	100 Hz
SP2	(FLOW, TEMP)	40 % MEW
rP2	(FLOW, TEMP)	38.5 % MEW
FH2	(FLOW, TEMP)	40 % MEW
FL2	(FLOW, TEMP)	38.5 % MEW
FSP2	(TEMP)	0 % MEW
FEP2	(FLOW, TEMP)	100 % MEW
FrP2	(FLOW, TEMP)	100 Hz
ou1	(FLOW)	Hno
ou2	(FLOW, TEMP)	Hno
FOU1	(FLOW)	OFF
FOU2	(FLOW, TEMP)	OFF
SEL2	(FLOW, TEMP)	FLOW
coL. F	(FLOW)	OFF
col. T	(TEMP)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
uni		l/min (SVx6xx: gpm)
P-n		PnP
dAP		0.6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

MEW = 测量范围的终值

MAW = 测量范围的初值
