MANUAL DE USUARIO SV5610 IFM

Manual de instrucciones Caudalímetro Vortex

SVxxx0

Índice de contenidos

1 Advertencia preliminar 3

1.1 Símbolos utilizados.... 3
1.2 Advertencias.... 3

2 Indicaciones de seguridad. 4

2.1 Ciberseguridad 4

3 Uso previsto 5

3.1 Campo de aplicación.... 5

4 Función.... 6

4.1 Opciones para la salida OUT1 6
4.2 Opciones para la salida OUT2 6
4.3 IO-Link 6

5 Montaje.... 7

5.1 Interferencias 7
5.2 Posición de montaje no recomendada 8

6 Conexión eléctrica.... 9
7 Elementos de manejo e indicación ..... 10
8 Menú....11

8.1 Menú principal y submenús. 11

9 Puesta en marcha.... 16
10 Parametrización 17

10.1 Parametrización a través de los botones del equipo 17
10.1.1 Bloquear / desbloquear.... 17
10.2 Parametrización a través de IO-Link 18
10.3 Configuración de salida.... 19

10.3.1 Salida de conmutación 19
10.3.2 Señal de frecuencia 20

10.4 Configuraciones de usuario.... 21

10.4.1 Retardo de conmutación.... 22
10.4.2 Unidad de medida estándar 22
10.4.3 Polaridad de las salidas de conmutación 22
10.4.4 Atenuación 22
10.4.5 Comportamiento de las salidas ante errores.... 22
10.4.6 Valor del proceso para OUT2 23

10.5 Configuración de pantalla 23

10.5.1 Magnitud indicada en la pantalla.... 23
10.5.2 Tiempo de refresco de la pantalla 23
10.5.3 Giro de pantalla.... 23
10.5.4 Brillo de la pantalla 23
10.5.5 Configuración de colores de la pantalla.... 24

10.6 Diagnóstico 25

10.6.1 Memoria 25
10.7 Resetear el equipo 26

11 Solución de errores.... 27

11.1 Mensajes de aviso 27
11.2 Mensajes de error.... 27

12 Configuración de fábrica 28

1 Advertencia preliminar

Manual, datos técnicos, homologaciones y más información a través del código QR en el equipo / en el embalaje o en documentation.ifm.com.

1.1 Símbolos utilizados

√ Requisito
▶ Operación requerida
Reacción, resultado

[...] Referencia a teclas, botones o indicadores

→ Referencia cruzada

Nota importante

El incumplimiento de estas indicaciones puede acarrear funcionamientos erróneos o averías

Información

Indicaciones complementarias

1.2 Advertencias

Las advertencias alertan de posibles daños personales y materiales. Esto permite una manipulación segura del producto. Las advertencias se clasifican de la siguiente manera:

ADVERTENCIA

Advertencia de daños personales graves

▷ Es posible que se produzcan lesiones graves o mortales si no se tiene en cuenta la advertencia.

PRECAUCIÓN

Advertencia de daños personales de leves a moderados

▷ Es posible que se produzcan lesiones de leves a moderadas si no se tiene en cuenta la advertencia.

ATENCIÓN

Advertencia de daños materiales

▷ Es posible que se produzcan daños materiales si no se tiene en cuenta la advertencia.

2 Indicaciones de seguridad

- El equipo descrito está integrado como subcomponente en un sistema.

• La seguridad de este sistema es responsabilidad del instalador.

• El instalador del sistema está obligado a realizar una evaluación de riesgos, así como a crear y adjuntar una documentación de acuerdo con los requisitos legales y normativos para el operador y el usuario del sistema. Esta debe contener toda la información e indicaciones de seguridad necesarias para el operador, el usuario y, dado el caso, el personal de mantenimiento autorizado por el instalador del sistema.

• Léase este documento antes de la puesta en marcha del producto y consérvese durante el tiempo que se siga utilizando.

• El producto debe ser apto para las aplicaciones y condiciones ambientales correspondientes sin ningún tipo de restricción.
• Utilizar el producto solamente para el fin previsto (→ Uso previsto).
• Utilizar el producto solamente con fluidos permitidos.
• El incumplimiento de las indicaciones de utilización o de los datos técnicos puede provocar daños personales y/o materiales.
• El fabricante no asume ninguna responsabilidad ni garantía derivada de manipulaciones en el producto o de un uso incorrecto por parte del operario.
• El montaje, la conexión eléctrica, la puesta en marcha, el manejo y el mantenimiento del producto solo pueden ser llevados a cabo por personal cualificado y autorizado por el responsable de la instalación.
• Proteger de forma segura los equipos y cables contra daños.
• Guardar el producto en su embalaje original.

2.1 Ciberseguridad

Instalación

El equipo es apto para el funcionamiento en un entorno seguro según la norma IEC 62443-1-1.

El equipo está diseñado para ser utilizado con cortafuegos.

▶ Realizar una evaluación de riesgos de la instalación según la norma IEC 62443-1-1.

▶ Adoptar medidas para garantizar la seguridad física.

Funcionamiento

▶ Observar las funciones de seguridad descritas en la documentación del equipo y las recomendaciones para su uso.

Mantenimiento

▶ Guardar la configuración y los datos del sistema según los procesos de gestión de cambios de la empresa.

Puesta fuera de servicio

▶ Asegurarse de que ninguna información sensible pueda caer en manos no autorizadas.

▶ Antes de poner fuera de servicio el equipo, restablecer siempre la configuración del sistema a los ajustes de fábrica.

3 Uso previsto

El equipo supervisa fluidos líquidos.

El equipo registra las variables del proceso de caudal volumétrico (cantidad de caudal/tiempo) y temperatura del fluido.

3.1 Campo de aplicación

• Agua
• Agua no conductora
• Agua de refrigeración

Directiva sobre equipos a presión (PED):

Los equipos cumplen la directiva de equipos a presión, están diseñados para gases estables del grupo de fluidos 2 y se fabrican de acuerdo con las buenas prácticas de ingeniería. Utilización de fluidos del grupo 1 previa petición.

4 Función

• El equipo detecta el caudal según el principio de medición por vórtice.
• Como valor del proceso adicional, el equipo registra la temperatura del fluido.
• El equipo muestra los valores actuales del proceso en una pantalla.
• El equipo puede funcionar en modo SIO (Standard Input Output) y en modo IO-Link.
• El equipo genera dos señales de salida en función de los parámetros.

4.1 Opciones para la salida OUT1

• Señal de conmutación para caudal
• Señal de frecuencia para caudal
• IO-Link

4.2 Opciones para la salida OUT2

• Señal de conmutación para caudal
• Señal de conmutación para temperatura
• Señal de frecuencia para caudal
• Señal de frecuencia para temperatura

4.3 IO-Link

IO-Link es un sistema de comunicación para conectar sensores y actuadores inteligentes a sistemas de automatización. IO-Link está estandarizado según la norma IEC 61131-9.

Información general sobre IO-Link en io-link.ifm

Input Output Device Description (IODD) con todos los parámetros, datos del proceso y descripciones detalladas del equipo en documentation.ifm.com

IO-Link ofrece las siguientes ventajas:

• Transmisión sin interferencias de todos los datos y valores del proceso
• Parametrización durante el proceso en curso o configuración predeterminada fuera de la aplicación
• Parámetros para la identificación de los equipos conectados en la instalación
• Parámetros adicionales y funciones de diagnóstico
• Copia de seguridad y restauración automáticas de conjuntos de parámetros en caso de sustitución de equipos (almacenamiento de datos)
• Registro de conjuntos de parámetros, valores del proceso y eventos
• Archivo de descripción de equipos (IODD – Input Output Device Description) para una configuración sencilla
• Conexión eléctrica estandarizada
• Mantenimiento a distancia

5 Montaje

PRECAUCIÓN

Con temperaturas del fluido superiores a 50 °C (122 °F), algunas partes de la carcasa pueden calentarse a más de 65 °C (149 °F).

▷ Riesgo de quemaduras.
▶ Proteger la carcasa contra el contacto con sustancias inflamables y contra un contacto accidental.

▶ Asegurarse de que en la instalación no está aplicada la presión durante los trabajos de montaje.
▶ Asegurarse de que durante los trabajos de montaje no se derrame ningún tipo de fluido.

▶ Introducir el equipo en la tubería según la indicación del sentido de caudal (flecha en el equipo).
Par de apriete recomendado: 30 Nm.
▶ Evitar la acumulación de residuos, gas y aire en el sistema de tubos.
▶ Montar el equipo de tal manera que el tubo de medición esté siempre completamente lleno.
▶ Montar en un tubo ascendente o antes del mismo.
▶ Para un montaje directo, fijar el equipo a la base de la carcasa con 4 tornillos de cabeza plana M4 DIN 7985. Profundidad máxima de atornillado en el equipo: 5,5 mm.
▶ Instalar el equipo de tal forma que no se ejerza ningún tipo de fuerza mecánica sobre la tubería. En caso necesario, utilizar escuadras de montaje.

Más información sobre accesorios disponibles en www.ifm.com.

5.1 Interferencias

Los elementos en tuberías, codos, válvulas, estrechamientos o similares afectan al funcionamiento del equipo.

▶ Respetar las distancias entre el sensor y las interferencias.

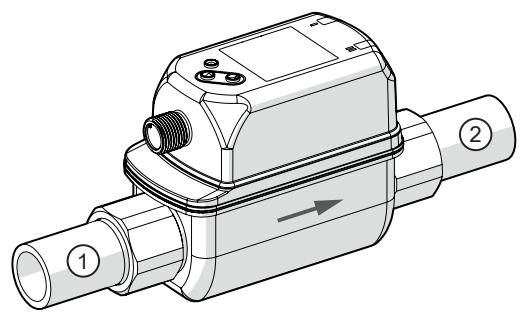

Fig. 1: Tramo de entrada (1) y tramo de salida (2), sentido del caudal (flecha)

Fallo	Tramo de entrada (1)	Tramo de salida (2)
Curvatura no óptima	≥ 5 × DN	≥ 1 × DN
Curvatura ideal	≥ 0,5 × DN
Curvaturas múltiples ( 2 × 90° )	≥ 15 × DN
Reducción del diámetro interior de la tubería	≥ 15 × DN	≥ 15 × DN
Válvula o bomba	≥ 25 × DN

Tabla 1: Distancias para los tramos de entrada y de salida; DN = diámetro nominal del tubo, R = radio

5.2 Posición de montaje no recomendada

• Justo antes de un tubo descendente.
• En un tubo descendente.
• Justo antes de un tubo de salida.
• Justo antes de una válvula.
• En la zona de aspiración de una bomba.
• En el punto más alto del sistema de tubos.

6 Conexión eléctrica

El equipo solo puede ser instalado por técnicos electricistas.

Observar las normativas nacionales e internacionales para el establecimiento de instalaciones electrotécnicas.

Suministro de tensión según MBTS y MBTP.

▶ Desconectar la tensión de alimentación.
▶ Conectar el equipo de la siguiente manera:

Fig. 2: Esquema de conexión

Pin	Asignación
1	L+
3	L-
4 (OUT1)	Señal de conmutación para caudal Señal de frecuencia para caudalIO-Link
2 (OUT2/InD)	Señal de conmutación para caudal Señal de conmutación para temperatura Señal de frecuencia para caudal Señal de frecuencia para temperatura

Ejemplos de conmutación:

Fig. 3: Ajuste de la polaridad de salida a través del parámetro [P-n]

1 : 2 x conmutación positiva
2 : 2 x conmutación negativa

7 Elementos de manejo e indicación

Fig. 4: Elementos de manejo e indicación

1: LED de estado de conmutación para OUT1
2: LED de estado de conmutación para OUT2
3: Pantalla TFT
4: Botones para cambiar de indicación y para la parametrización

Cambio entre las indicaciones:

Con los botones del equipo se puede cambiar entre dos indicaciones del valor del proceso durante el funcionamiento:

▶ Presionar el botón [▲] o [▼] hasta que aparezca la indicación deseada.
▷ La pantalla cambia entre las indicaciones.
▷ Tras 30 segundos, el equipo vuelve a la indicación estándar.

Fig. 5: Indicación del valor del proceso: indicación estándar, tal como está configurado en [diS. L] y [uni] u otra indicación.

Leer la configuración de parámetros:

▶ Presionar brevemente [●]
▶ Seleccionar el parámetro con [▼].
▶ Presionar brevemente [●]
▷ El valor configurado actualmente, las explicaciones y los posibles rangos de configuración se muestran durante 30 segundos. Después el equipo retorna a la indicación del valor del proceso.

8 Menú

Las ilustraciones del menú muestran los parámetros que se pueden ajustar presionando los botones del equipo. Estos parámetros y otras funciones también están disponibles a través de la interfaz IO-Link.

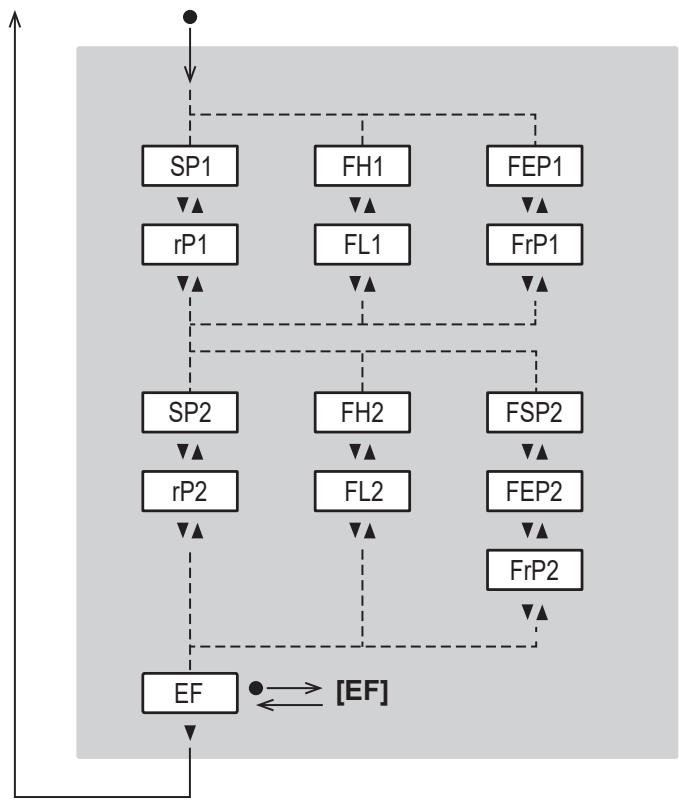

Fig. 6: Estructura del menú

8.1 Menú principal y submenús

Los parámetros indicados cambian al modificar la configuración de fábrica. Las siguientes ilustraciones del menú muestran los parámetros máximos disponibles.

Menú principal:

Indicación del valor del proceso

Parámetro	Explicación
SPx	Punto de conmutación para la salida de conmutación OUTx con función de histéresis
rPx	Punto de desconmutación para la salida de conmutación OUTx con función de histéresis
FHx	Valor límite superior para la señal de conmutación OUTx con función de ventana
FLx	Valor límite inferior para la señal de conmutación OUTx con función de ventana
FSP2	Punto inicial de frecuencia para OUT2 = valor inferior de medición al que se emitirá una señal de frecuencia (solo para la medición de temperatura).
FEPx	Punto final de frecuencia para OUTx = valor superior de medición al que se emitirá la señal de frecuencia ajustada en FrPx.
FrPx	Señal de frecuencia que se emitirá al alcanzar el valor de medición superior (MEW o FEPx).

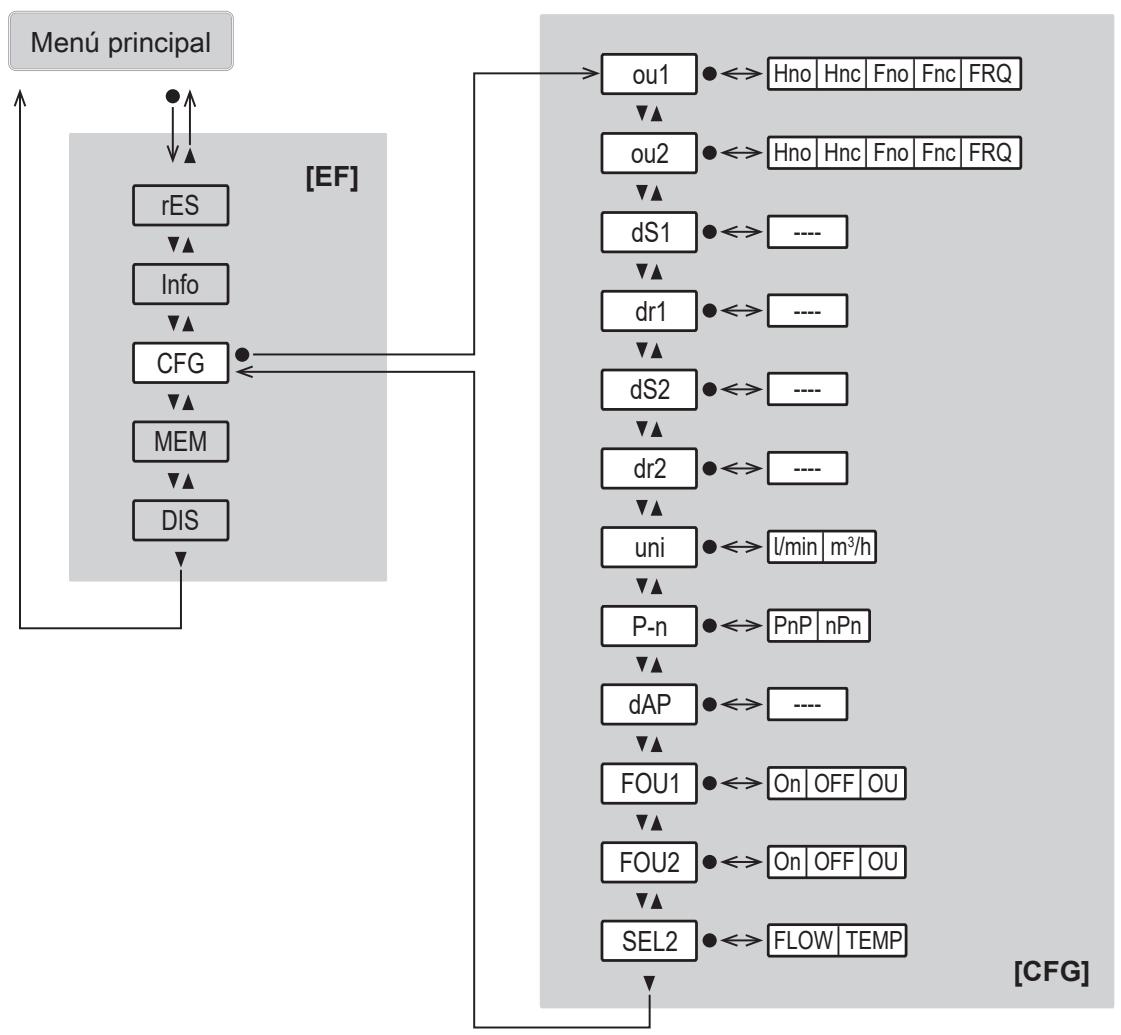

Menú de funciones avanzadas [EF] y ajustes básicos [CFG]:

Parámetro	Explicación
rES	Restablecimiento de la configuración de fábrica
Información	Indicación de la información del equipo
CFG	Cambio al submenú CFG (configuraciones básicas)
MEM	Cambio al submenú MEM (memoria)
DIS	Cambio al submenú DIS (pantalla).
oux	Configuración de la salida OUTx (por ejemplo, salida de conmutación con función de histéresis)
dSx	Retardo de conmutación de la salida OUTx en segundos
drx	Retardo de desactivación de la salida OUTx en segundos
uni	Unidad de medida estándar para caudal
P-n	Polaridad de las salidas de conmutación
dAP	Constante de atenuación en segundos (63 % tiempo de subida τ).
FOUx	Comportamiento de la salida OUTx en caso de fallo
SEL2	Valor del proceso para la salida OUT2

Menú memoria [MEM] y pantalla [DIS]:

Parámetro	Explicación
Lo. F	Valor de caudal mínimo medido
Hi. F	Valor de caudal máximo medido
Lo. T	Valor de temperatura mínimo medido
Hi. T	Valor de temperatura máximo medido
diS. L	Formato de la pantalla
diS. U	Tiempo de refresco de la pantalla
diS. R	Orientación de la indicación en pantalla
diS. B	Brillo de la pantalla
col. F	Color del texto para caudal
cFH. F	Valor límite superior para el cambio de color (caudal)
cFL. F	Valor límite inferior para el cambio de color (caudal)
col. T	Color del texto para temperatura
cFH. T	Valor límite superior para el cambio de color (temperatura)
cFL. T	Valor límite inferior para el cambio de color (temperatura)

9 Puesta en marcha

Una vez conectada la tensión de alimentación y pasado el tiempo de retardo a la disponibilidad, el equipo pasa al modo operativo normal. Ejecuta las funciones de evaluación y medición y genera señales de salida correspondientes a los parámetros configurados.

Durante el tiempo de retardo a la disponibilidad, las salidas se encuentran en los siguientes estados según su parametrización:

• Activada con la función de normalmente abierto (Hno / Fno)
• Desactivada con la función de normalmente cerrado (Hnc / Fnc)
• Desactivada con la salida de frecuencia (FRQ)

10 Parametrización

La parametrización se puede llevar a cabo a través de la interfaz IO-Link o mediante los elementos de mando del equipo.

Los parámetros se pueden configurar antes del montaje y de la puesta en marcha del equipo o durante el funcionamiento.

La modificación de parámetros durante el funcionamiento puede tener efecto en la funcionalidad de la instalación.

▶ Asegurarse de que no se produzca un funcionamiento defectuoso en la instalación.

Durante el proceso de parametrización, el equipo permanece en el modo operativo. Sigue llevando a cabo sus funciones de supervisión con el parámetro existente hasta que la parametrización haya concluido.

Los parámetros disponibles en el menú se podrán modificar en función de la configuración de parámetros.

10.1 Parametrización a través de los botones del equipo

PRECAUCIÓN

Con temperaturas del fluido superiores a 50 °C (122 °F), algunas partes de la carcasa pueden calentarse a más de 65 °C (149 °F).

▷ Riesgo de quemaduras
▶ No tocar el equipo con las manos.
▶ Utilizar un objeto auxiliar para los ajustes en el equipo (p. ej. un bolígrafo).

Proceso general de parametrización:

Finalidad	Acción
Cambio de la indicación del valor del proceso al menú principal	[●]
Cambio al submenú	Utilizar [▼] para acceder al sub-menú (por ejemplo, EF), y des-pués [●]
Selección del parámetro deseado	[▲] o [▼]
Cambio al modo de ajuste	[●]
Modificación del valor del parámetro	[▲] o [▼] > 1 s
Confirmación del parámetro configurado	[●]
Salir de los ajustes del parámetro sin guardar	[▲] + [▼]
Volver al siguiente menú superior(repetir varias veces para llegar a la indicación del valor del proceso)	[▲] + [▼]
Volver a la indicación del valor del proceso	> 30 segundos (Timeout)

10.1.1 Bloquear / desbloquear

Para evitar entradas erróneas, el equipo se puede bloquear electrónicamente.

Este bloqueo impide modificar los ajustes del equipo mediante los botones del mismo.

Configuración de fábrica: desbloqueado.

10.1.1.1 Parametrización a través de los botones del equipo: bloquear / desbloquear

Bloquear:

▶ Asegurarse de que el equipo se encuentra en el modo operativo normal.
▶ Presionar simultáneamente [▲] y [▼] durante 10 segundos hasta que la barra de progreso de arriba haya concluido.
▷ El equipo está bloqueado para la parametrización mediante los botones. Si se intenta modificar el valor de un parámetro, aparece el icono en la pantalla.

El bloqueo solamente puede ser desactivado a través de los botones del equipo. La configuración de los parámetros se puede modificar en cualquier momento a través de la interfaz IO-Link.

Desbloquear:

▶ Asegurarse de que el equipo se encuentra en el modo operativo normal.
▶ Presionar simultáneamente [▲] y [▼] durante 10 segundos hasta que la barra de progreso de arriba haya concluido.
▷ El bloqueo de los botones del equipo se desactiva.

10.2 Parametrización a través de IO-Link

El equipo se puede parametrizar a través de la interfaz IO-Link de las siguientes maneras, por ejemplo:

• Parametrización mediante un software adecuado, p. ej. ifm moneo|configure
  • Parametrización mediante PLC
• Parametrización mediante una aplicación IIoT

Requisitos para la parametrización a través de la interfaz IO-Link:

√ El archivo IODD (Input Output Device Description) para el equipo cuando se parametriza a través de un software de parametrización; véase documentation.ifm.com
√ La descripción de la interfaz IO-Link (PDF) para el equipo cuando se parametriza a través de un PLC o una aplicación IIoT; véase documentation.ifm.com
√ Un maestro IO-Link
▶ Conectar el maestro IO-Link al software de parametrización, al PLC o a la aplicación IIoT.
▶ Conectar el equipo a un puerto libre adecuado del maestro IO-Link.
▶ Configurar el puerto del maestro IO-Link con el modo de funcionamiento IO-Link.
▷ El equipo cambia al modo IO-Link.
▶ Modificar la configuración de parámetros en el software.
▶ Transferir la configuración de parámetros al equipo.

Ayuda para la integración del sistema y la parametrización a través de IO-Link:

→ Manual del software de parametrización (por ejemplo, moneo)
→ Explicaciones y "Startup Packages" disponibles en ifm.com/cnt/io-link-system-integration.

10.3 Configuración de salida

10.3.1 Salida de conmutación

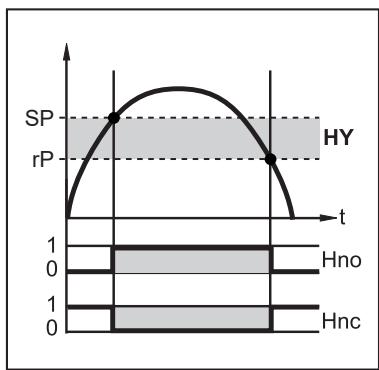

OUTx cambia su estado de conmutación en caso de que los valores estén por encima o por debajo de los límites de conmutación configurados. Se puede elegir entre la función de histéresis o ventana.

SP: Punto de conmutación
rP: Punto de desactivación
HY: Histéresis
Hno: Función de histéresis normalmente abierto (normally open)
Hnc: Función de histéresis normalmente cerrado (normally closed)
t: Tiempo

Fig. 7: Función de histéresis

Con el ajuste de la función de histéresis se define el punto de conmutación [SP] y el punto de desactivación [rP]. [rP] debe tener un valor inferior a [SP]. Si solo se modifica el punto de conmutación, el punto de desactivación también es desplazado con la diferencia configurada hasta ahora.

FH: Valor límite superior
FL: Valor límite inferior
HY: Histéresis
FE: Ventana
Fno: Función de ventana normalmente abierto (normally open)
Fnc: Función de ventana normalmente cerrado (normally closed)
t: Tiempo

Fig. 8: Función de ventana

Con el ajuste de la función de ventana se define el valor límite superior [FH] y el valor límite inferior [FL]. [FH] y [FL] tienen una histéresis fija del 0,25 % del valor final del rango de medición. Esto hace que se mantenga estable el estado de conmutación de la salida en caso de fluctuaciones muy escasas del caudal.

10.3.1.1 Parametrización a través de los botones del equipo: señal de conmutación

√ La unidad de medida estándar se ha seleccionado: [EF] > [CFG] > [uni]
√ Solo para OUT2: el valor del proceso se ha seleccionado: [EF] > [CFG] > [SEL2].
▶ Acceder al menú [EF] > [CFG] para configurar la salida OUTx.

Función de histéresis:

▶ Seleccionar [oux] y configurar la señal de conmutación: [Hno] o [Hnc].
▶ Acceder al [menú principal].
▶ Seleccionar [SPx] y configurar el valor de medición con el cual la salida tiene que conmutar.
▶ Seleccionar [rPx] y configurar el valor de medición con el cual la salida tiene que ser desactivada.

Función de ventana:

▶ Seleccionar [oux] y configurar la señal de conmutación: [Fno] o [Fnc].

▶ Acceder al [menú principal].
▶ Seleccionar [FHx] y configurar el valor límite superior de la ventana.
▶ Seleccionar [FLx] y configurar el valor límite inferior de la ventana.

10.3.2 Señal de frecuencia

El equipo emite una señal de frecuencia proporcional al valor del proceso.

La señal de frecuencia es escalable:

• [FrPx] determina cuántos Hz tiene la señal de frecuencia al alcanzar el valor superior de medición.
  El rango de medición es escalable:
  • [FSPx] determina el valor inferior de medición a partir del cual se emite una señal de frecuencia.
• [FEPx] determina el valor superior de medición en el que la señal de salida es la frecuencia configurada en [FrPx].

[FSPx] solo está disponible para la medición de temperatura. Diferencia mínima entre [FSPx] y [FEPx] = 20 % del valor final del rango de medición.

Si el valor de medición está fuera del rango de medición o si se produce un error interno, se emite la señal de frecuencia indicada en la siguiente figura.

En caso de alcanzarse valores de medición que se encuentren fuera del rango de indicación o en caso de error, se muestran mensajes en la pantalla (UL, OL, Err).

Señal de frecuencia para caudal:

Fig. 9: Curva característica de la salida de frecuencia, caudal

A:	Señal de frecuencia	MAW:	Valor inicial del rango de medición
B:	Caudal	MEW:	Valor final del rango de medición
1:	Rango de indicación	FEPx:	Punto final de frecuencia
2:	Rango de medición	FrPx:	Señal de frecuencia (Hz) para el valor superior de medición
3:	Rango de medición escalado	OL:	Rango de indicación excedido
Err :	Error	cr. OL :	Rango de indicación excedido críticamente

Señal de frecuencia para temperatura:

Fig. 10: Curva característica de la salida de frecuencia, temperatura

A:	Señal de frecuencia	MAW:	Valor inicial del rango de medición
B:	Temperatura	MEW:	Valor final del rango de medición
1:	Rango de indicación	FSPx:	Punto inicial de frecuencia
2:	Rango de medición	FEPx:	Punto final de frecuencia
3:	Rango de medición escalado	FrPx:	Señal de frecuencia (Hz) para el valor superior de medición
Err:	Error	cr. OL:	Rango de indicación excedido críticamente
OL:	Rango de indicación excedido	cr. UL:	Rango de indicación no alcanzado críticamente
UL:	Rango de indicación no alcanzado

10.3.2.1 Parametrización a través de los botones del equipo: señal de frecuencia

√ La unidad de medida estándar se ha seleccionado: [EF] > [CFG] > [uni]
√ Solo para OUT2: el valor del proceso se ha seleccionado: [EF] > [CFG] > [SEL2].
▶ Acceder al menú [EF] > [CFG] para configurar la salida OUTx.
▶ Seleccionar [oux] y configurar [FRQ].
▶ Acceder al [menú principal].
▶ Seleccionar [FEPx] y configurar el valor superior de medición con el cual se emite la frecuencia configurada en [FrPx] (= 100 %).
▶ Seleccionar [FrPx] y configurar la frecuencia para el valor superior de medición en Hz.
▶ Seleccionar [FSP2] y configurar el valor inferior de medición con el cual se emiten 0 Hz.

[FSP2] solo está disponible para la medición de temperatura en OUT2.

10.4 Configuraciones de usuario

Los parámetros descritos a continuación se configuran de la siguiente manera:

▶ Acceder al menú [EF] > [CFG].

10.4.1 Retardo de conmutación

Para la salida de conmutación se puede configurar un tiempo de retardo para que la salida conmute y se desactive.

• [dSx]: Retardo de conmutación de la salida OUTx en segundos.
- [drx]: Retardo de desactivación de la salida OUTx en segundos.

10.4.2 Unidad de medida estándar

Se puede seleccionar en qué unidad de medida se mostrará el valor del proceso de forma estándar en la pantalla. Todos los demás ajustes de parámetros se basarán en esta unidad.

• [uni] para caudal: l/min, m³/h

10.4.3 Polaridad de las salidas de conmutación

La polaridad de salida se configura a través del parámetro [P-n].

• [PnP]: La salida de conmutación funciona con conmutación positiva.
• [nPn]: La salida de conmutación funciona con conmutación negativa.

10.4.4 Atenuación

La constante de atenuación configurada provoca una estabilización de las señales de salida. Los cambios físicos bruscos en el valor del proceso se mitigan.

Esto se aplica a las salidas, la pantalla y la transmisión de valores del proceso a través de la interfaz IO-Link.

La constante de atenuación se suma al tiempo de respuesta del sensor (→ Datos técnicos).

Las señales UL y OL se determinan teniendo en cuenta la constante de atenuación.

La atenuación del valor de medición solo tiene efecto sobre el valor del proceso para presión.

- [dAP] = Tiempo de atenuación para la señal de conmutación, la pantalla y la señal IO-Link (63 % de tiempo de subida)

10.4.5 Comportamiento de las salidas ante errores

A través del parámetro [FOUx] se puede configurar el comportamiento de la salida OUTx en caso de error. Según la función de salida seleccionada, se emitirán las siguientes señales en caso de error:

• Señal de conmutación:
• On: La salida se activa en caso de fallo.
  – OFF: La salida se desactiva en caso de fallo.
• OU: La salida conmuta según los parámetros configurados independientemente de si se produce un fallo.
• Señal de frecuencia:
• On: La señal de frecuencia pasa al 130 % de [FrPx].
  – OFF: La señal de frecuencia pasa a 0 Hz.
• OU: La señal de frecuencia se sigue correspondiendo con el valor de medición.

10.4.6 Valor del proceso para OUT2

A través del parámetro [SEL2] se puede seleccionar qué valor del proceso se emite a través de la salida OUT2.

No es posible seleccionar la salida OUT1. OUT1 solo se utiliza para supervisar el caudal.

Valores disponibles para su selección:

• [FLOW]: caudal

• [TEMP]: temperatura

▶ Seleccionar el valor del proceso antes de configurar otros parámetros para OUT2.

10.5 Configuración de pantalla

La visualización en la pantalla se puede personalizar mediante distintos parámetros. Los parámetros descritos a continuación se configuran de la siguiente manera:

▶ Acceder al menú [EF] > [DIS].

10.5.1 Magnitud indicada en la pantalla

A través del parámetro [diS. L] se puede configurar la indicación por defecto de la pantalla.

Valores disponibles para su selección:

• L1: Valor del proceso actual para caudal

• L2: Valor del proceso actual para caudal y temperatura

10.5.2 Tiempo de refresco de la pantalla

A través del parámetro [diS. U] se puede configurar la frecuencia con la que se actualiza la pantalla.

Valores disponibles para su selección:

• d1: rápida

- d2: media

- d3: lenta

10.5.3 Giro de pantalla

A través del parámetro [diS. R] se puede girar el texto de la pantalla en el sentido de las agujas del reloj para mejorar la legibilidad.

Valores disponibles para su selección:

- 0° (sin girar)

• 90°

• 180°

• 270°

10.5.4 Brillo de la pantalla

A través del parámetro [diS. B] se puede configurar el brillo de la pantalla.

Valores disponibles para su selección:

• 25 %

• 50 %
  • 75 %
  • 100 %
• OFF: modo de ahorro de energía. La pantalla está apagada en el modo operativo.

La pantalla se activa presionando cualquier botón. Tras 30 s de inactividad, la pantalla se apaga de nuevo.

En caso de mensajes de aviso o error y durante la localización óptica, la pantalla se enciende de nuevo aunque esté con el ajuste [OFF].

10.5.5 Configuración de colores de la pantalla

El color del texto de la pantalla se puede seleccionar a través del parámetro [coL.x]:

• [coL. F]: Color del texto para caudal
• [coL. T]: Color del texto para temperatura

El color se puede definir individualmente para cada valor del proceso utilizando los siguientes ajustes de parámetros.

Selección de color permanente

Fig. 11: Ejemplo: [coL. F] = [GrEn]; [coL. T] = [OFF]

El color del texto está definido de manera permanente:

[coL. F] =	[coL. T] =	Color del texto
[rEd]		rojo
[GrEn]		verde
[OFF]		blanco

Cambio de color en función de los valores límite de la salida de conmutación

Fig. 12: Ejemplo: [coL. F] = [r1ou]; [coL. T] = [G2ou]

Si el valor de medición* está por encima del punto de conmutación [SPx] o dentro de los límites [FLx]... [FHx], se aplica lo siguiente en función de la selección de parámetros:

[coL. F] =	[coL. T] =	Color del texto
[r1ou]	[r2ou]	rojo
[G1ou]	[G2ou]	verde

Configuración de los valores límite [SPx], [FLx], [FHx]: Salida de conmutación (→ 19).

Cambio de color en función de los valores límite libremente definibles

Si el valor de medición* se encuentra dentro de los límites [cFL.x]... [cFH.x], se aplica lo siguiente en función de la selección de parámetros:

[coL. F] =	[coL. T] =	Color del texto
[r-cF]		rojo
[G-cF]		verde

Fig. 13: Ejemplo: [coL. F] = [r-cF]; [coL. T] = [G-cF]

Los valores límite del rango de la ventana se seleccionan libremente dentro del rango de medición y son independientes de la función de salida:

• Caudal: [cFL. F] = valor límite inferior; [cFH. F] = valor límite superior
• Temperatura: [cFL. T] = valor límite inferior; [cFH. T] = valor límite superior

Los parámetros [cFL.x] y [cFH.x] solo aparecen en el menú si se ha seleccionado el ajuste [r-cF] o [G-cF] para [coL.x].

10.6 Diagnóstico

10.6.1 Memoria

El equipo guarda los valores del proceso máximos y mínimos que se han medido.

El valor actual se puede leer en el equipo o a través de la interfaz IO-Link.

Valores disponibles para su selección:

• [Lo. F]: Memoria de los valores mínimos de caudal
• [Hi. F]: Memoria de los valores máximos de caudal
• [Lo. T]: Memoria de los valores mínimos de temperatura
• [Hi. T]: Memoria de los valores máximos de temperatura

Es recomendable borrar la memoria una vez que el equipo esté operando por primera vez en condiciones normales de funcionamiento.

10.6.1.1 Parametrización a través de los botones del equipo: memoria

Mostrar la memoria:

▶ Acceder al menú [EF] > [MEM].
▶ Seleccionar [Lo.x] o [Hi.x] para leer el valor del proceso medido más alto o más bajo.

Borrar la memoria:

▶ Acceder al menú [EF] > [MEM].
▶ Seleccionar [Lo.x] o [Hi.x].
▶ Mantener presionado [▲] o [▼].
▷ Aparece [----] en la pantalla.
▶ Presionar brevemente [●].

10.7 Resetear el equipo

Es posible restablecer la configuración de fábrica del equipo.

Es recomendable anotar en el capítulo «Configuración de fábrica» las configuraciones propias antes de ejecutar esta función.

10.7.1 Parametrización a través de los botones del equipo: resetear el equipo

▶ Acceder al menú [EF].
▶ Seleccionar [rES].
▶ Mantener presionado [▲] o [▼].
▷ Aparece [----] en la pantalla.
▶ Presionar brevemente [●].
▷ El equipo se reinicia.

11 Solución de errores

El equipo cuenta con funciones de autodiagnóstico. Se supervisa automáticamente durante el funcionamiento.

Los avisos y estados de error se indican en la pantalla, también cuando está apagada.

Si se producen varias incidencias de diagnóstico simultáneamente, solo se muestra el mensaje de diagnóstico de la incidencia de mayor prioridad.

Otras funciones de diagnóstico están disponibles a través de IO-Link → IO-Link Descripción de interfaz en documentation.ifm.com.

11.1 Mensajes de aviso

Indicación	Problema / solución
☑[Locked via key]	Botones de ajuste en el equipo bloqueados, la modificación de parámetros no es posible.► ▶ Desbloquear el equipo a través de los botones.
☑[Locked via communica-tion]	Botones de ajuste en el equipo bloqueados temporalmente, parametrización activa a través de la comunicación IO-Link.► Finalizar la parametrización a través de la comunicación IO-Link.
☑[Locked via system]	Botones de ajuste bloqueados a través del software de parametrización, la modificación de pará-metros no es posible.► Desbloquear el equipo a través de la interfaz IO-Link mediante el software de parametrización.
UL	Rango de indicación no alcanzado. Valor de temperatura < -20 % del MEW.► ▶ Comprobar el rango de medición.
OL	Rango de indicación excedido. Valor de caudal o valor de temperatura > 120 % del MEW.► ▶ Comprobar el rango de medición.
SC1	El LED de estado de conmutación para OUT1 parpadea: cortocircuito en OUT1.► ▶ Comprobar si hay cortocircuito o sobrecorriente en la salida de conmutación OUT1.
SC2	El LED de estado de conmutación para OUT2 parpadea: cortocircuito en OUT2.► ▶ Comprobar si hay cortocircuito o sobrecorriente en la salida de conmutación OUT2.
SC	Los LED de estado de conmutación para OUT1 y OUT2 parpadean: cortocircuito en OUT1 y OUT2.► ▶ Comprobar si hay cortocircuito o sobrecorriente en las salidas de conmutación OUT1 y OUT2.

11.2 Mensajes de error

Indicación	Problema / solución
Pantalla desactivada	Tensión de alimentación demasiado baja.► ▶ Comprobar la tensión de alimentación. Pantalla apagada.► ▶ Comprobar si el ajuste [diS] = OFF y cambiar el ajuste si es necesario.
Err	Equipo defectuoso / fallo de funcionamiento.► ▶ Sustituir equipo.
PARA	Parametrización fuera del rango válido.► ▶ Comprobar la configuración de parámetros.
cr. UL	Rango de detección no alcanzado. Valor de temperatura < -30 % del MEW.► ▶ Comprobar el rango de medición.
cr. OL	Rango de detección excedido. Valor de caudal o valor de temperatura > 130 % del MEW.► ▶ Comprobar el rango de medición.

12 Configuración de fábrica

Parámetro		Configuración de fábrica	Configuración de usuario
SP1	(FLOW)	20 % MEW
rp1	(FLOW)	18,5 % MEW
FH1	(FLOW)	20 % MEW
FL1	(FLOW)	18,5 % MEW
FEP1	(FLOW)	100 % MEW
FrP1	(FLOW)	100 Hz
SP2	(FLOW, TEMP)	40 % MEW
rP2	(FLOW, TEMP)	38,5 % MEW
FH2	(FLOW, TEMP)	40 % MEW
FL2	(FLOW, TEMP)	38,5 % MEW
FSP2	(TEMP)	0 % MEW
FEP2	(FLOW, TEMP)	100 % MEW
FrP2	(FLOW, TEMP)	100 Hz
ou1	(FLOW)	Hno
ou2	(FLOW, TEMP)	Hno
FOU1	(FLOW)	OFF
FOU2	(FLOW, TEMP)	OFF
SEL2	(FLOW, TEMP)	FLOW
col. F	(FLOW)	OFF
col. T	(TEMP)	OFF
dS1		0 s
dR1		0 s
dS2		0 s
dR2		0 s
uni		l/min (SVx6xx: gpm)
P-n		PnP
dAP		0,6 s
diS. L		L2
diS. U		d2
diS. R		0
diS. B		75 %
cFH. F		MEW
cFL. F		MAW
cFH. T		MEW
cFL. T		MAW

MEW = valor final del rango de medición
MAW = valor inicial del rango de medición
